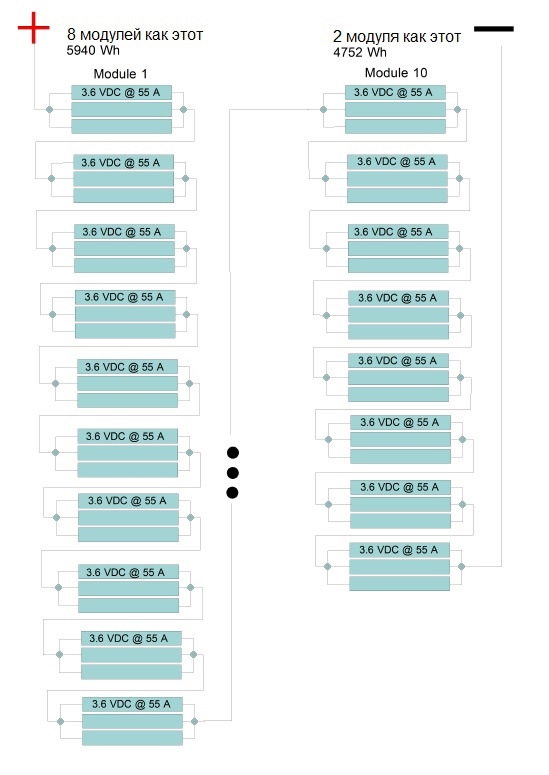

Батарея Chevrolet Bolt EV (Opel Ampera) 2017/2018 років складаєтьсяз 10 модулів.
Кожен елемент батареї складається з 3-х паралельно з'єднанихосередків номінальною напругою 3.6 У з максимальним струмом55А.
Мінімальна напруга осередку 3В, максимальна 4.2В.
8 модулів з 10 послідовно включеними елементами та 2 модулі з 8послідовно включеними елементами.
< /p align="justify"> Разом 288 осередків (96 елементівживлення) з номінальною ємністю 3.6 * 55 * 288 = 57kWh
Ємність батареї варіюється від 47kWh до 66kWh в залежності віднапруги і температури.

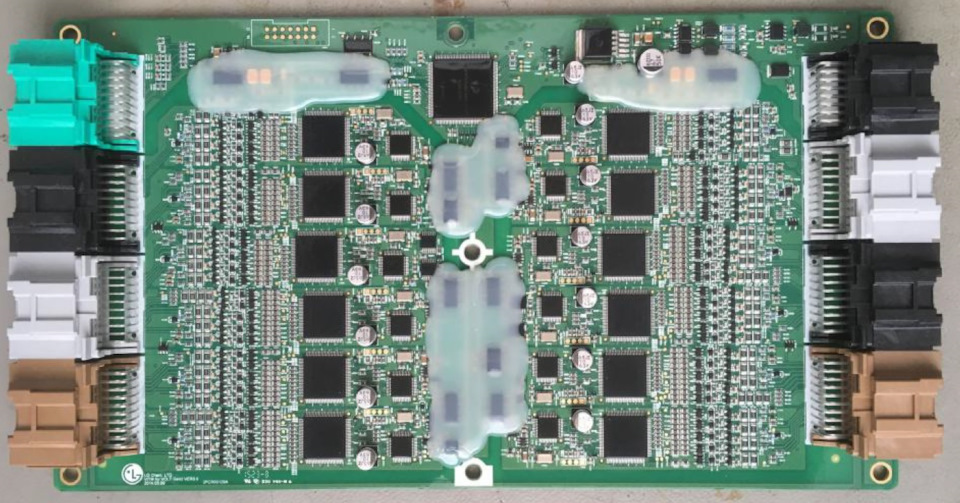

1C струм заряду батареї в районі 165А. Блок K16 (Battery EnergyControl Module) містить 12 мікросхем LG Chem L9763 з пасивноюсистемою балансування осередків .
Це означає що при балансуванні до осередків з великою напругоюпідключається навантажувальний резистор, тобто енергія батареї прицьому перетворюється на тепло :(

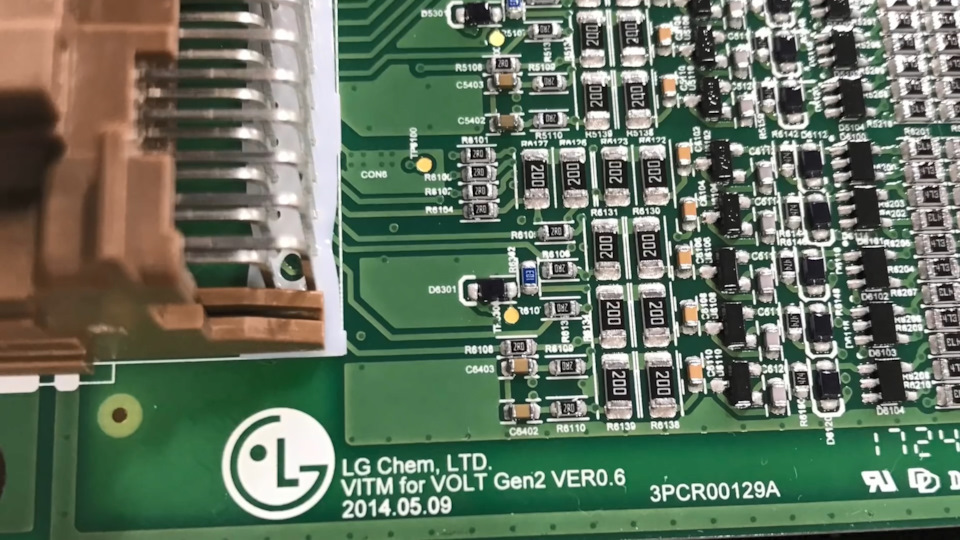

> GM не став морочитися з випуском блоку BMS для Bolt, а простозастосував такий-таки від Volt, що видно з напису на платіблоку.
Також видно купку потужних навантажувальних резисторів. Пасивнусистему балансування осередків також мають Tesla Model S, BMW i3, Mitsubishi i-MiEV, Nissan Leaf.
/>
Активну (при якій енергія осередків з більшою напругою "заряджає"комірки з меншою напругою має Tesla Model 3.
Більш детально про конструкцію батареї.
/>
Коментарі20
Не вивчали причину виходу з ладу вольтівських бмсок, особливо ранніх років випуску (вольти другого покоління)?
Ні, не доводилося. БМС на мій і в болті такий же як у вольті стоїть.
Добрий день, Не заряджається малий акумулятор, в чому може бути проблема? Підкажіть
Привіт! Перевірте запобіжник, та й помилку рахуйте за OBD, має бути.
питання1) є якийсь показник типу SOH ?2) можна налаштувати заряджатися тільки до 80-90 ?3) якщо можна працює балансування в такому режимі ?4) в машині опалення як у ліф перших зе0 антифризом? є бажання поставити вебасту щоб збільшити зимовий пробіг ?
перечитав весь ваш бж, дуже цікаво звичайно, якщо запас ходу реально 350-400 км то варто позбавлятися мені тоді від дизеля, так як до села їхати 300, щоб стабільно вистачало, а то дістали вже ці фільтри масла ролики і ремені та інше
Я б рахував 200 ))) Для надійності (холод, постояла тиждень, габарити там або музика і т.д). Але якщо є 2-3 проміжні заправки на трасі то ОК.
Доброго дня. Вже було -10, але запас ходу все одно не дізнаєшся по місту. А взагалі цікаво, чи відрізняється витрата енергії при русі містом і трасою. Хоча, містом більше витрата на опалення-кондиціювання, а за містом швидкість вище, а відповідно й в...
Тільки позитивні емоції, куплена в 2019 році. На швидких зарядках жодного разу не заряджався, не було потреби.
Переглянув Ваші публікації і офігел, м'яко кажучи. І диски Ви наважилися поміняти, і 3D моделювання… Для мене це неймовірно. До речі, англійська у Вас вільно? Це я до того, що зараз перекладаю інструкцію з експлуатації Болта. Ви собі не перекладали?
Ну не вільно, але гугл перекладач працює…
Доброго вечора. Який запас ходу зараз при мінус 10?
З включеним Hil Top-ом в районі 280км. Їжджу тільки містом. Тільки у нас ще не було -10С )
Балансування-робиться при повній зарядці батареї або при Hill Top теж відбувається? Ще момент-поставив на зарядку авто, о 2-й ночі вона повністю зарядилася, і стоїть на шнурку до ранку. Так можна робити? Дякую
І при повному і при hill top. Звичайно можна залишати підключеною після закінчення зарядки, вона ж не продовжує заряджатися в цей час ...
Як треба робити балансування і як часто?
Вона робиться сама автоматично при зарядці авто…
Дуже цікаво читати Ваш бортжурнал! Тиждень як з'явився Болт в сім'ї. Поки одні позитивні емоції. Балансування - робиться при повній зарядці батареї або при Hill Top теж відбувається? Ще момент - поставив на зарядку авто, в 2 ночі вона повністю заряди...
Цікаво, БМСку від вольта можна без перепрошивки поставити на болта?
У вольта теж 96 елементів живлення коштує ...
