Побачив кнопки з підсвічуванням у продажу у MagicVL Ізрізу ж сформувалося групове замовлення на кнопки для українськоголанцер клубу)))
У результаті були викуплені всі кнопки відразу.
Про ці кнопки вже досить багато всього написано.Можна почитати туті тут.
Але так вже вийшло, що кнопки прийшли трьох різних видів. Всізібралися в одному місці вирішив зробити невеликий опис саме кнопокз підсвічуванням.
Очевидно, що для підсвічування кнопки необхідно 3 речі:контакти підпідсвічування
наявність лампочки чи діода
— сама кнопка має бути прозора
Як не дивно ці три пункти можуть зустрічатися в абсолютновипадкових і відверто безглуздих комбінаціях.За фактомнайважливішим для мене був якраз третій пункт, тому що все іншевирішується втручанням всередину кнопки і не помітно зовні.
На двох кнопках були номери MR951186 і MR190958, на третійоднозначного номера немає, але виходячи зі статейSaltyn Та Zubnik98 Її номер швидше за всеMR417976<

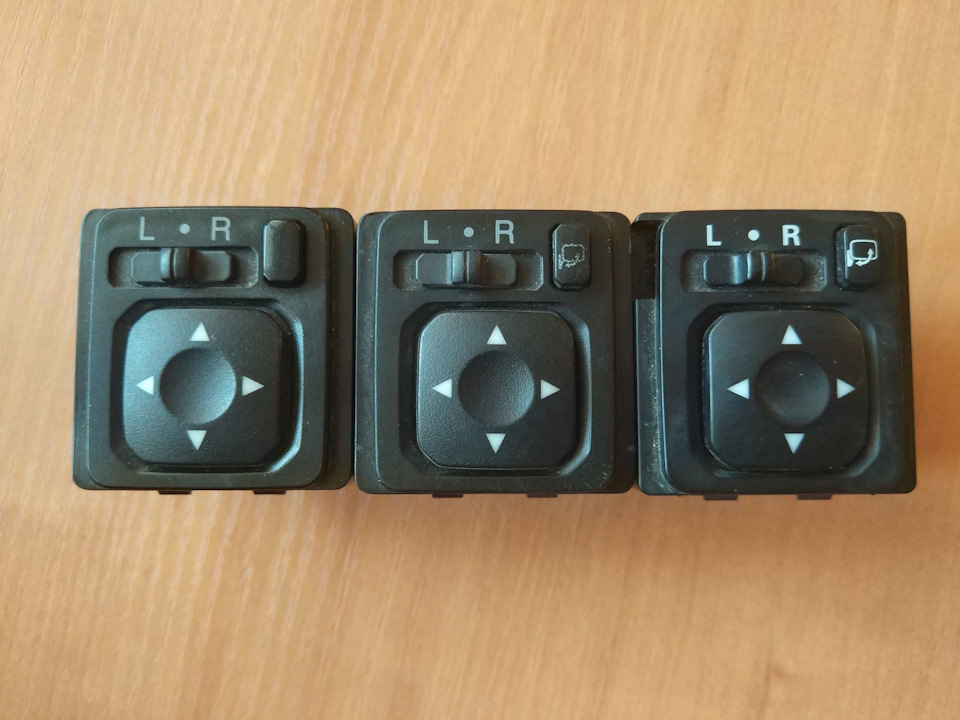

Зліва на право MR951186 MR190958 MR417976

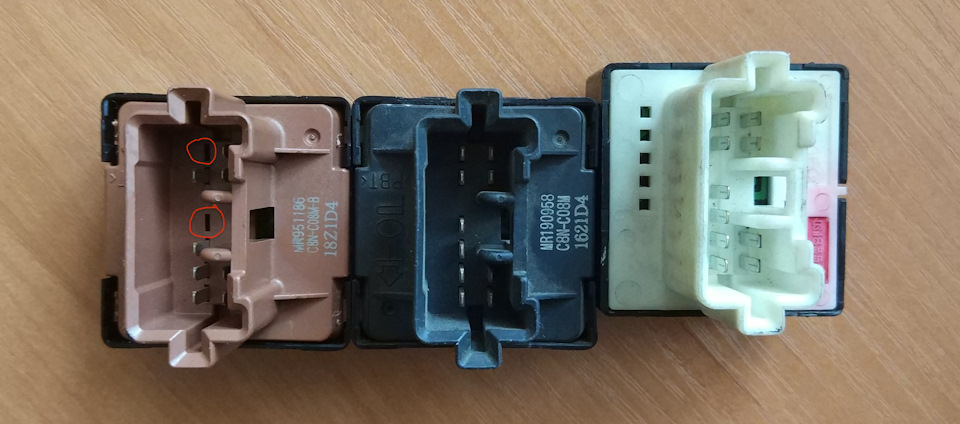

MR951186 — коричнева, MR190958 — чорна, MR417976 — біла
У MR951186 не вистачає2.

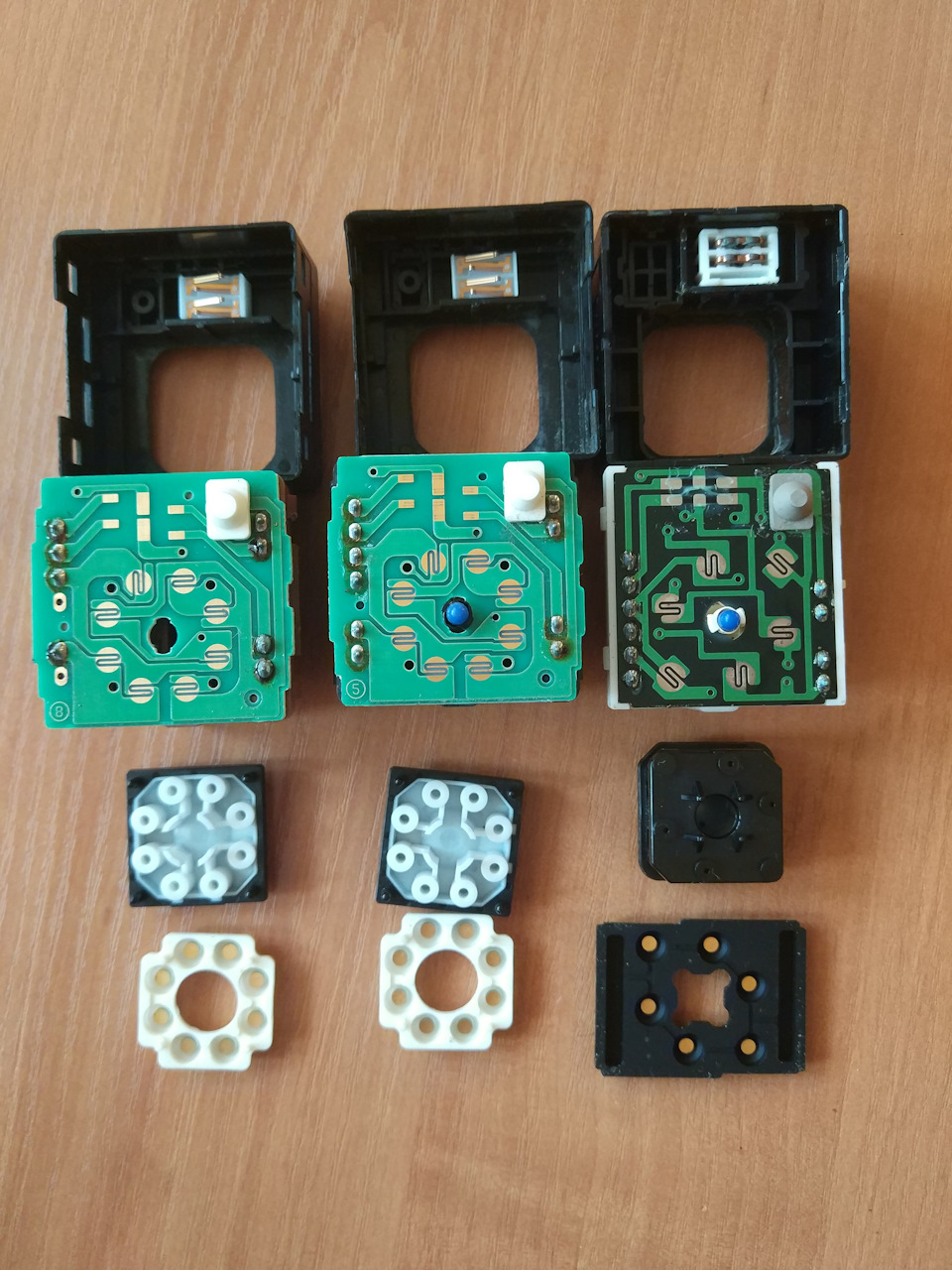

Кнопки в розборі
При розборі видно що кнопки бувають "старого" і "нового"зразка.

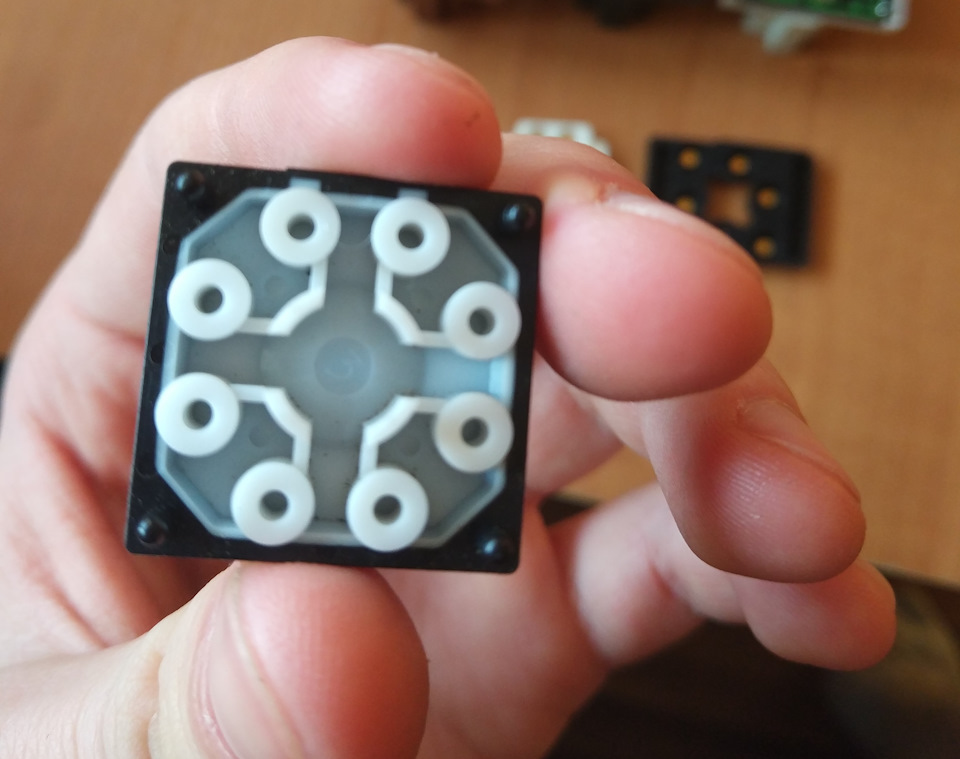

Відмінність нових кнопок у тому, що гумка кнопок джойстика сталабільшою і одночасно закриває контакти кнопки. Як наслідок кнопкастала більш пило-волого захищеною. Також сам джойстик у новоїкнопки складається з двох частин, прозора вставка у якого впаянаверхню частину. Шрифт на кнопці чіткіший і яскравіший.
Власне кнопки нового зразка всередині дуже схожі на наші штатнікнопки регулювання дзеркал.

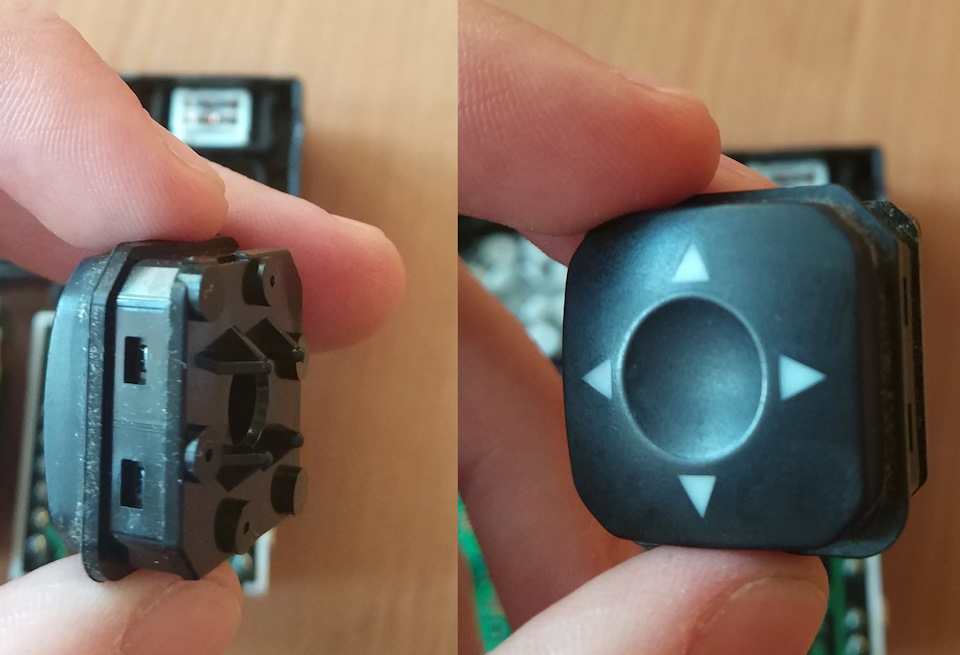

Джостик дорестайової кнопки
Джостик ресталової кнопки
>
Отже, відмінності:
MR951186 (коричнева)
— Кнопка "старого" зразка.
— немає контактів підсвічування
— немає лампочки
MR190958 (чорна)
— Кнопка "старого" зразка.
— є контакти підсвічування
— є лампочка
MR417976 (біла)
- Кнопка "нового" зразка.
— є контакти підсвічування
— є лампочка
Попередньо розібравши та очистивши від пилу та бруду після чого вінстав як новий.
У проводці, як і очікувалося, проводів під підсвічування немає. Тожпоки залишив як є.
Результат:
Кнопка на своєму місці.
Ще питання до всіх. До коси, яка йде на кнопку регулюваннядзеркал, примотаний роз'єм. Хто знає для чого він потрібен? Роз'ємбіля кнопки регулювання дзеркал. У пості вже багато давно відомихфактів, але зібрати воєдино окремо кнопки з підсвічуванням, думаю, не зайве.
Якщо хтось знає про якісь ще — пишіть у коментарях, буду радийдоповнити статтю. На дорогах!
