Всім привіт!
Перший мій великий гайд.
Хочу подякувати MAZDA3CLUB за допомогу, окремо спасибі Лесі заідею.
< /p>
Почну мабуть із самих запчастин, що нам знадобиться для вбудованогоблютуз модуля.
Ах так, потрібні прямі руки та вміння паяти.
Перейдемо до запчастин.
1) нам потрібна буде плата з блютуз модулем
aliexpress.ru/item/DIY-Bl…917516& sku_id= 66462071590
2) потрібен знижувальний перетворювач на 1 юсб
Можна замовити вже з гальванічною розв'язкою, але працездатність незнаю.
aliexpress.ru/item/330521…VMSAhK& sku_id=67462199000
3) потрібен перетворювач напруги, для того, щоб виключити шуми відгенератора. Ще називають гальванічна розв'язка Брал я вже у себе набатьківщині, TENSTAR B0505S-1W.
Потрібно обов'язково на 5в, що б на виході було теж 5в і не менше200мач
4) Витратники, які є у кожного "рукодела" або ж піти в магазин ікупити дроти. Для підключення до пін я використовував конектор дляміні пк (ардуїно, оранжпай, розбери пай )

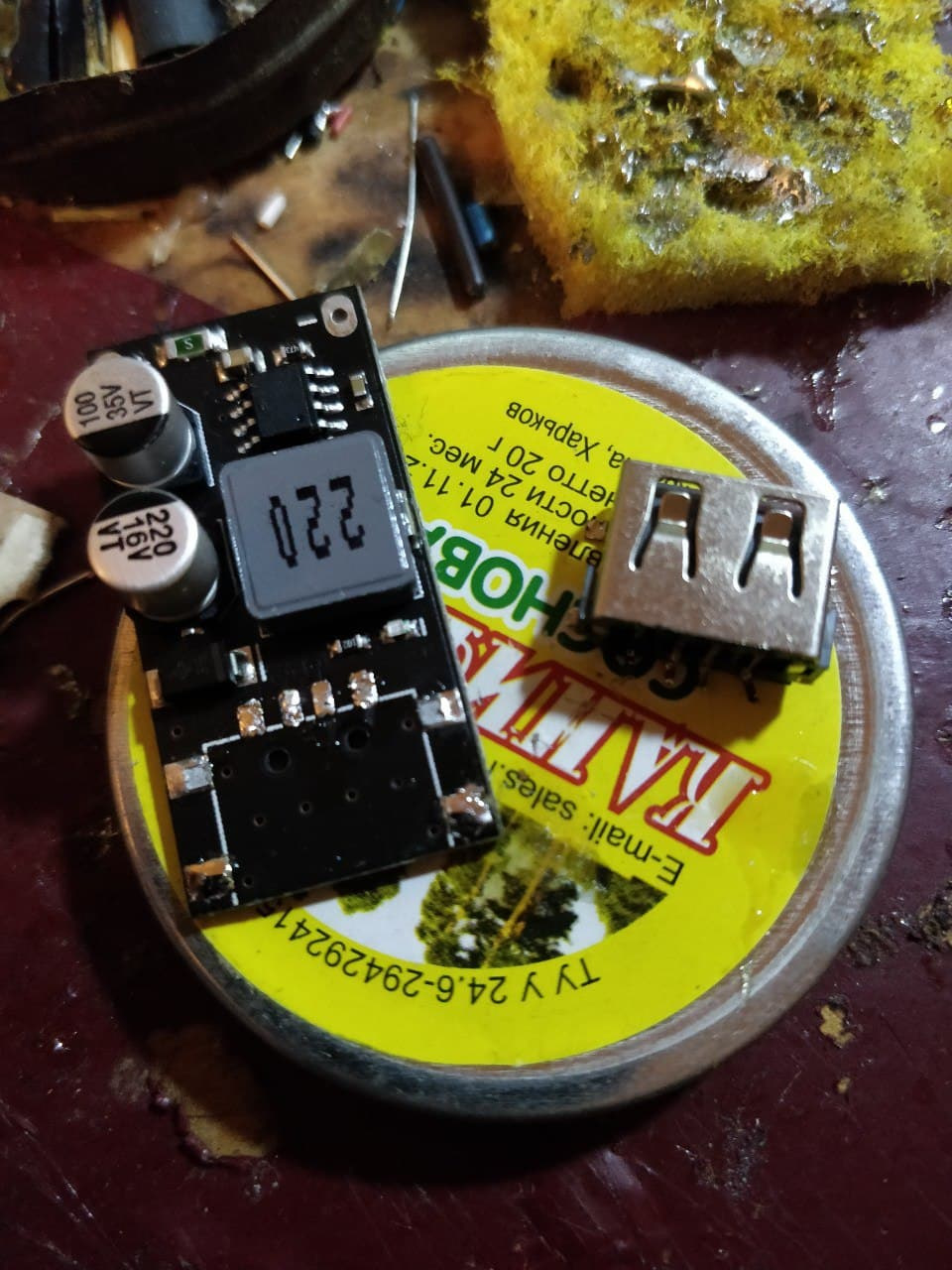

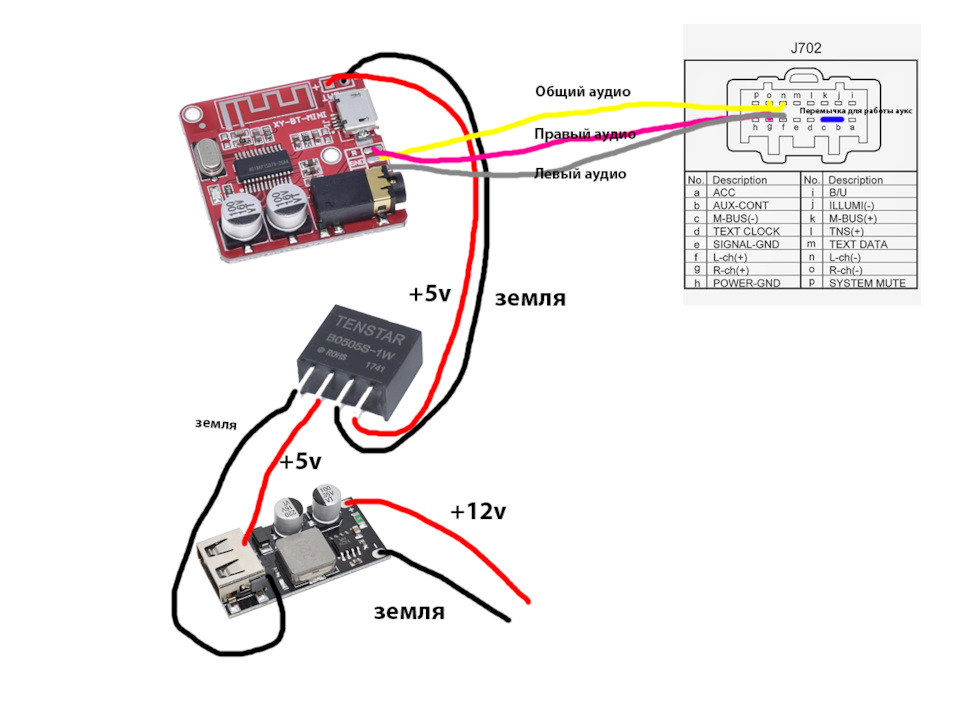

aliexpress.ru/item/Free-s … ОПЦІОНАЛЬНО) Використовував що б раптомщо, відключати від розетки і знімати магнітолу. Надаю схемурозпаювання проводів. Думаю пояснення не потрібні, і так всезрозуміло. Юсб я одразу відпаяв, нафіг треба там

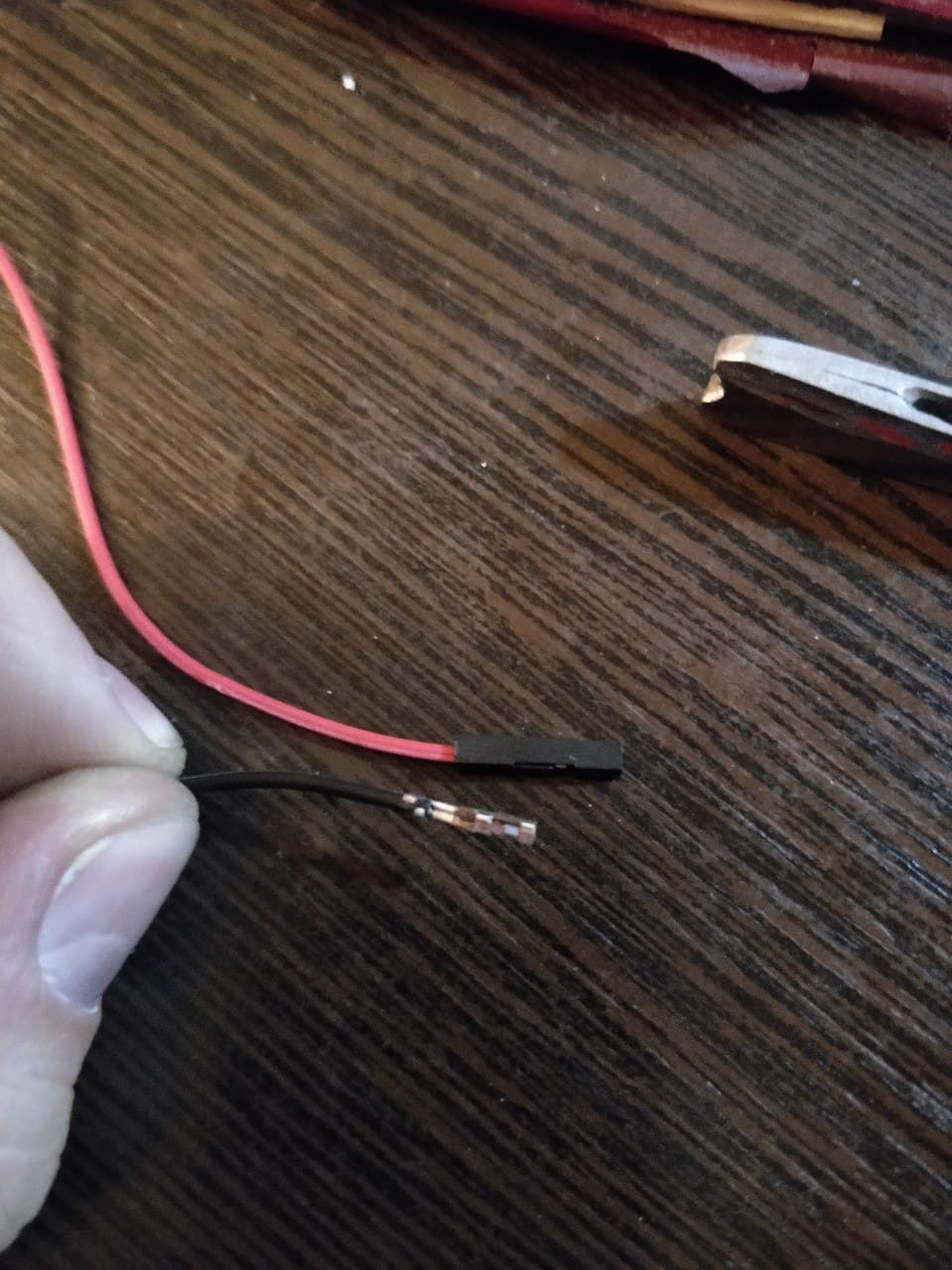

Піни виглядають таким чином, я відламав провід що був (з меншимперетином) і припаяв нормальний провід. >
Зворотний бік потрібно заізолювати ізолентою, просто щоб не булоКЗ.

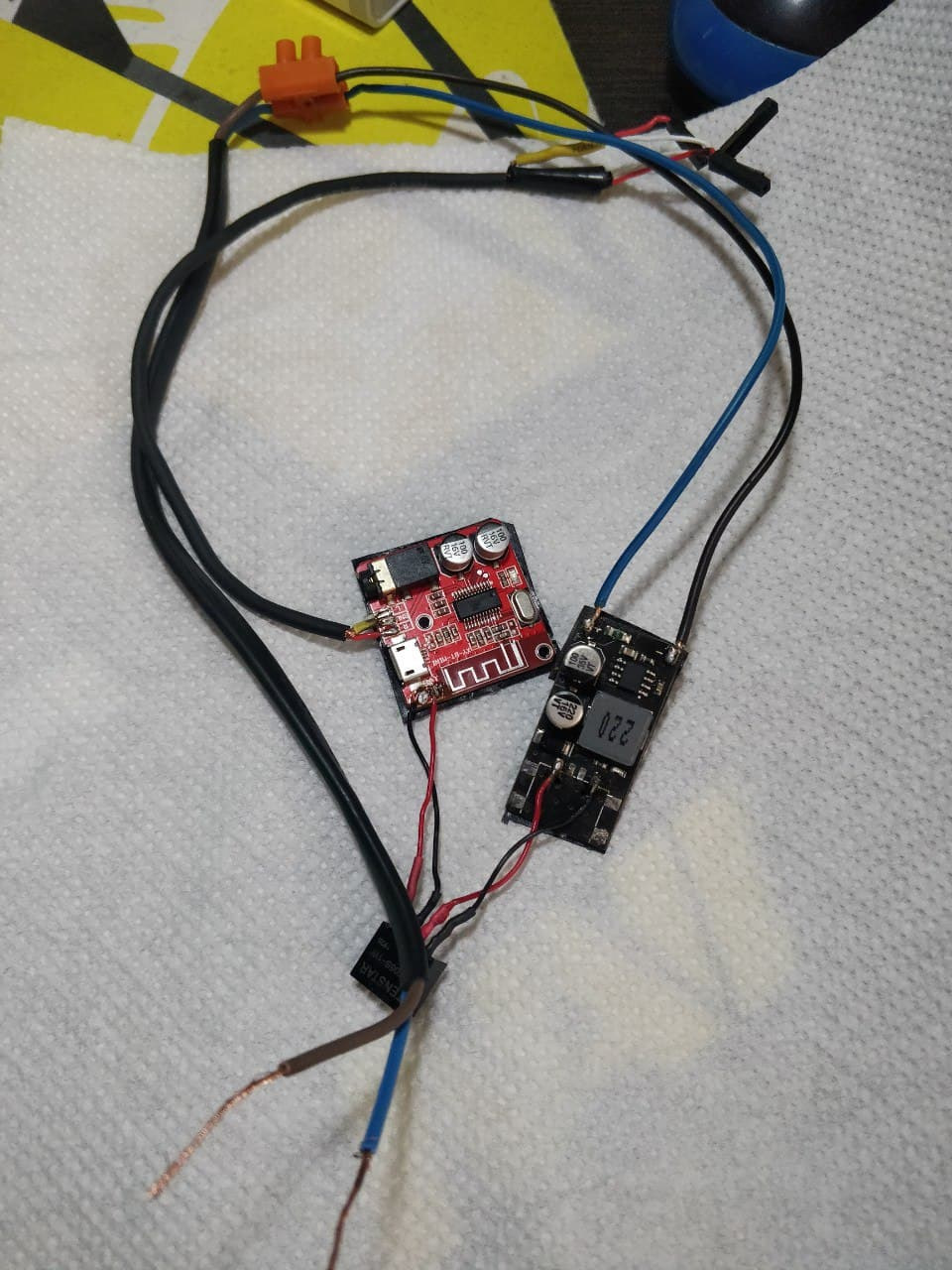

Далі таким чином чіпляю на магнітолу за допомогою хомутів.
< /p>
У нас залишається 2 проводки, які ми чіпляємо до розетки або іншогоджерела.
Так само можна чіпати до магнітоли, там є 12в.
< br> Але, у мене чомусь після підключення падала напруга до5в на вхід перетворювача. І видавало 3в.
В принципі всевсе працює, шумів нема.
Якщо зробити без гальванічної розв'язки, то шуми будуть.
UPD. Чіпляємо 12в на вхід магнітоли, а не на вихід, і отримуємочисті 12в від генератора.
Коментарі18
Я на досліди замовив все за твоїм списком, я тільки не розумію якщо просто гальванічну розв'язку чіпляти, то що з чим? знаю обидва дроти чорні, без покажчиків полярності. Згадки. Начебто розібрався, це той же + і -, полярність не потрібна?
Все правильно. Просто вилучається один елемент зі схеми. І таке ж підключення тільки на пряму до живлення без адаптера. За ідеєю адаптер і не треба, там начебто гальванічний елемент знижує.
У мене без гальванічної розв'язки і немає шумів))
А чи не підкажеш мікрофон можна підключити до цієї плати?
На жаль. Чисто блютуз модуль.
Цікаво, чи готовий (типу такого) модуль на Алі продається?
На Алі продається все ))) Подібні маніпуляції більш актуальні для магнітол з доресту, де немає кнопки Media і неможливо поставити модуль BT у роз'єм розширення ГУ. Він коштує зовсім недорого і свою функцію виконує справно. Є такі ж модулі з можливіст...
Це так, але дешевше 3$ не буде 😅
Це точно! D
Будь іншому, скинь посилання на випробуваний bt-модуль. У мене магнітола рест.
Тобі який саме? Такі, як у автора, для рукоділля? Або на готові вже? Готові всі з однієї коробки плюс-мінус, так що різниці особливої немає. Єдине, є версії з мікрофонів виносним, щоб говорити можна було ) aliexpress.ru/item/400022…5&ws_ab_test=sea...
Її, яке там рукоділля, мені б готовий модуль. Мікрофон теж не потрібен.
Ну ось вище готовий модуль. Встромити фішку в магнітолу і підключити живлення, все )
Треба брати)
Я взагалі хотів було в попільничку вбудувати модуль з BT, радіо, флешками та АУКСом (такий модуль є на руках навіть), але в результаті вчора психанул і замовив собі як подарунок на ДР у китайців голову на android D Поки ще не відправили, чекаю)))
Ось нормальний модуль, сьогодні собі поставив працює норм ніяких шумів. Якість звуку краща ніж з дисків
Ось його xy-wrbt
І не потрібно жодних перетворювачів
