Світлодіоди в стоп/габарит

Вирішив встановити світлодіодні лампи в суміщений стоп/габарит.
Вибір упав на світлодіодні лампи з 12 SMD діодами по колу таголовним діодом Q5 з лінзою з наступними характеристиками:
Тип цоколя:BA15D (P21/5W, 1157)
Світловий потік:400 Лм
Напруга:9-24 В
Номінальна потужність:5 Вт Тип світлодіодів:High Power Q5 + SMD
Кількість світлодіодів:12 шт SMD 5050 + 1 LED High Power Q5 cлінзою
Колір світіння:білий холодний ~ 6000K
Застосування:стоп
Розміри:Діаметр головки:20mm Діаметр основи:20 мм Загальнависота:60 ​​мм

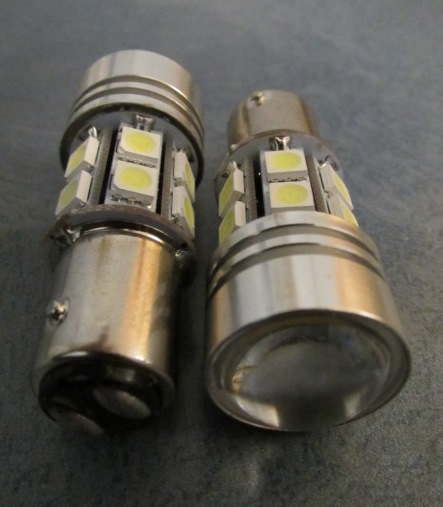

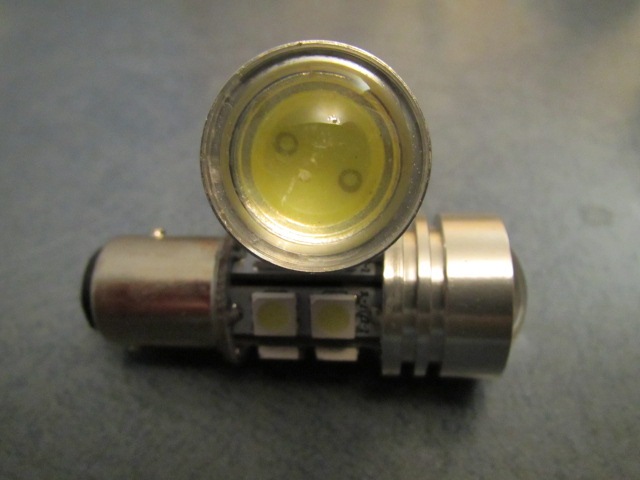

Ось такі світлодіоди вибрав у стоп Принцип роботи данихсвітлодіодів полягає в тому, що в режимі габариту вони світять уповнакалі (мабуть використовується резистор), а в режимі стопу вповний розжар, при цьому і в першому і у другому випадку всі 15світлодіодів лампи світяться. Але при установці діодів замістьштатних ламп розжарювання виявилося, що LED лампи працюють (світлять) тільки в режимі стопу (при натисканні на педаль), врежимі габариту світити не хочуть. Довелося довго ламати голову вчому проблема? При перевірці від акумулятора лампа працює якналежить:габарит-повнокалу/при подачі напруги на контакт стоп -повне напруження. Гальма на центральний контакт лампи стопаподається маса (-), і це гасить свічення світлодіодів у режимігабариту. Для усунення проблеми було вирішено включити ланцюгподачі напруги на центральний контакт лампи стопа звичайного діода, який став пропускати на цей контакт тільки (+) при натиснутійпедалі стопа і при не натиснутій педалі не пропускає (-) на цейконтакт.

І так УРА стоп/габарит повноцінно заробив зі світлодіодною лампою ів режимі габариту і в режимі стопа.

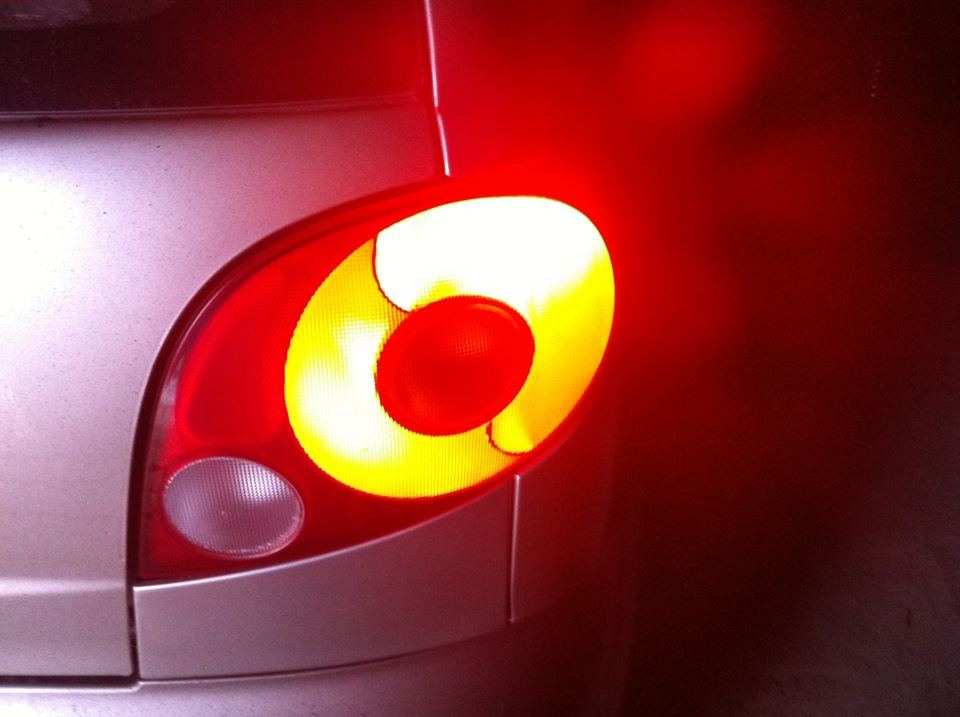

Горить тільки габарит фотка вдень

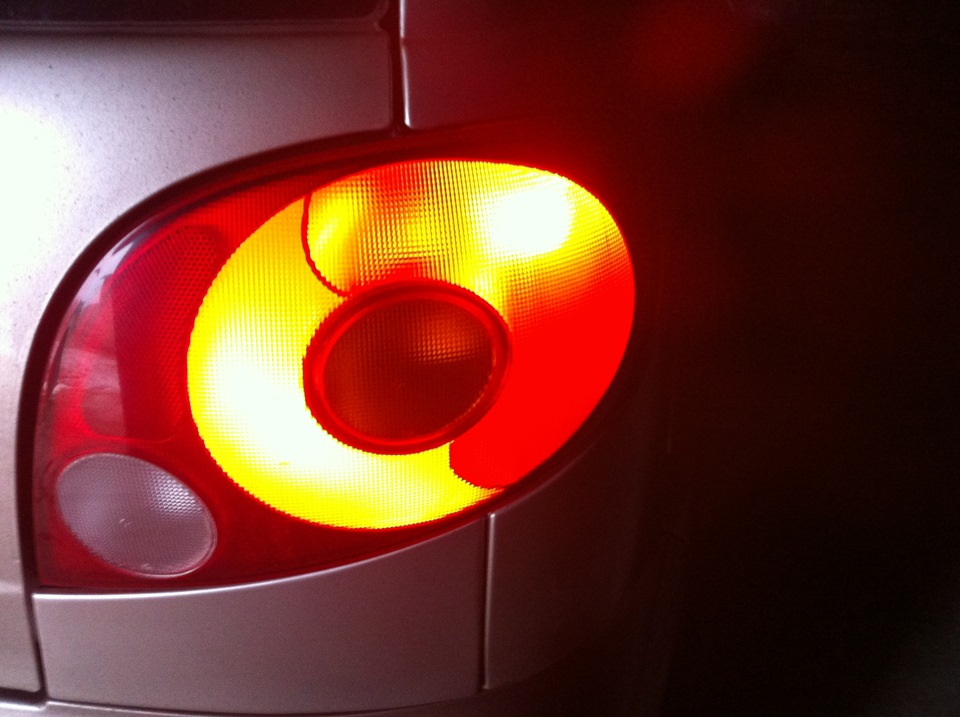

Габарит + стоп теж день

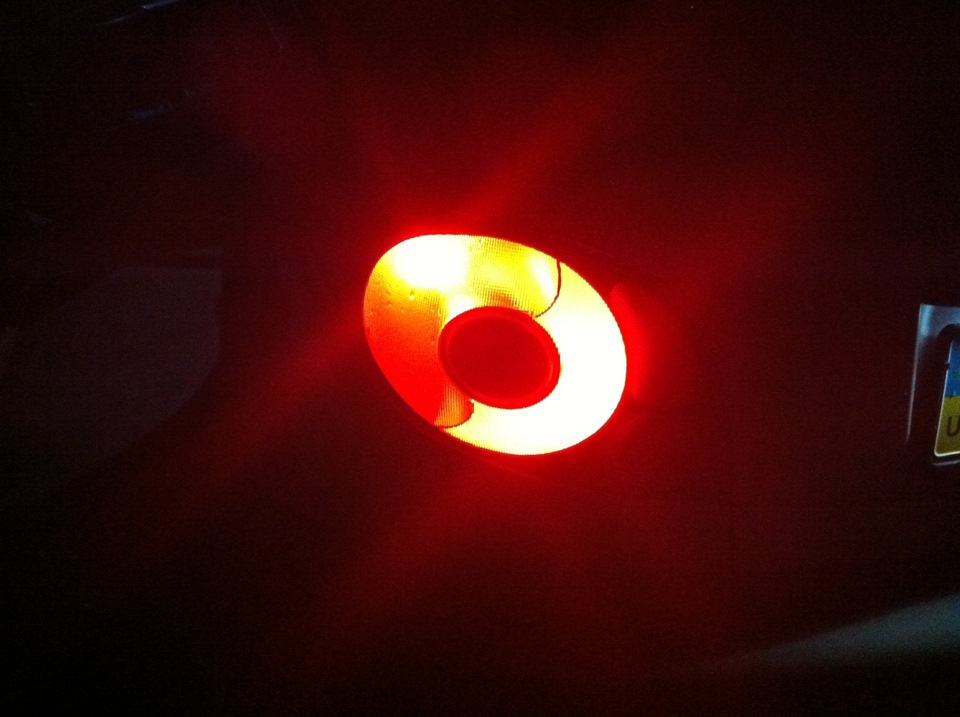

Тільки габарити без стопа вночі< br>
