Шнур для програмування контролера ГБО GasItaly своїми руками

З недавніх пір на ЗАЗі встановлюють ГБО 4 покоління GasItaly. Ось ія став володарем цього "дива". Оскільки СЦ далеко, а в нашому містініхто навіть не чув про існування цієї марки ГБО, та й полюваннясамому поколупатися в газових мізках, було прийнято рішеннязмайструвати шнурок для зв'язку з ПК (про покупку навіть не думав, бо дорого і фіг знає де шукати). На ринок за покупкою старенькогоData кабелю від мобільного телефону і штекера для підключення дороз'єму ГБО зі шнурком проблем не виникло, а ось штекера так і незнайшов ... Приїхавши в гараж почав шукати щось підходяще ... Тутмені знадобився старий роз'єм з фари (ну з невеликимидоопрацюваннями)))) далі пару фоток))

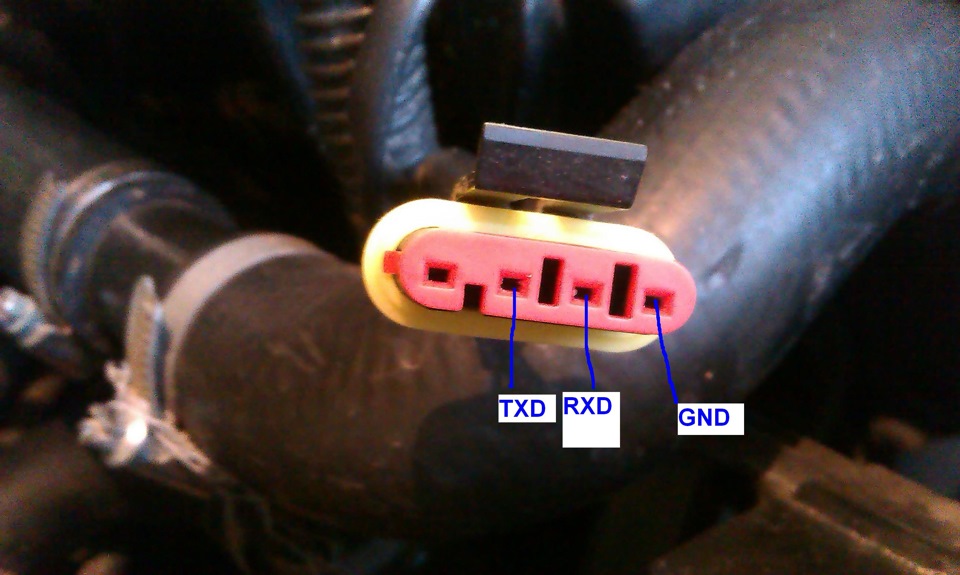

Роз'єм ГБО

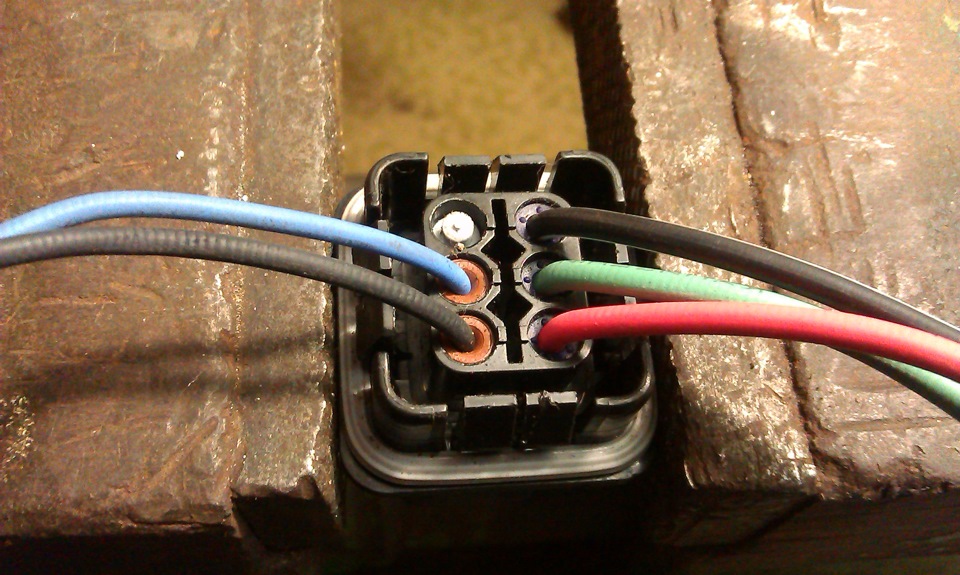

Роз'єм фари (до доопрацювання)

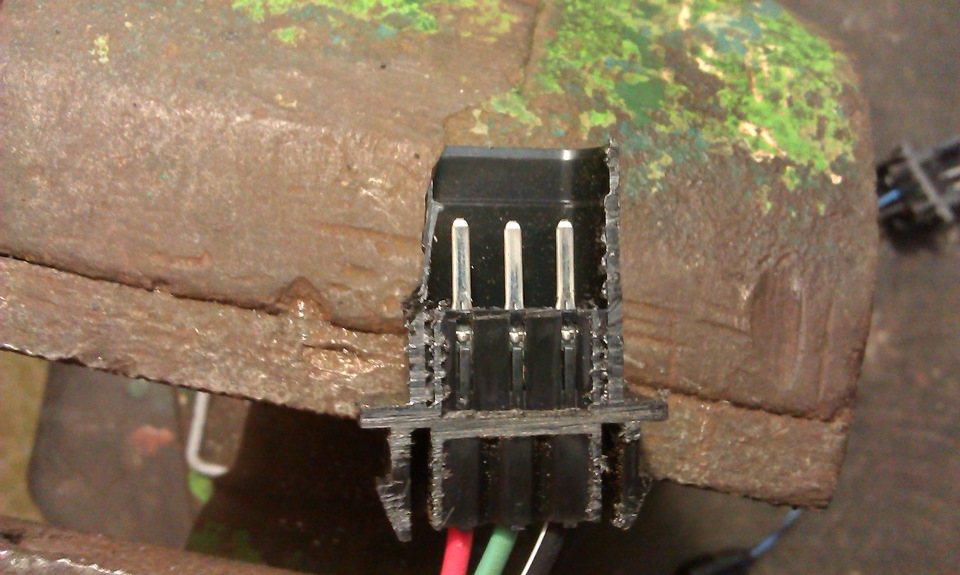

Роз'єм після доопрацювання (розпиляв навпіл)

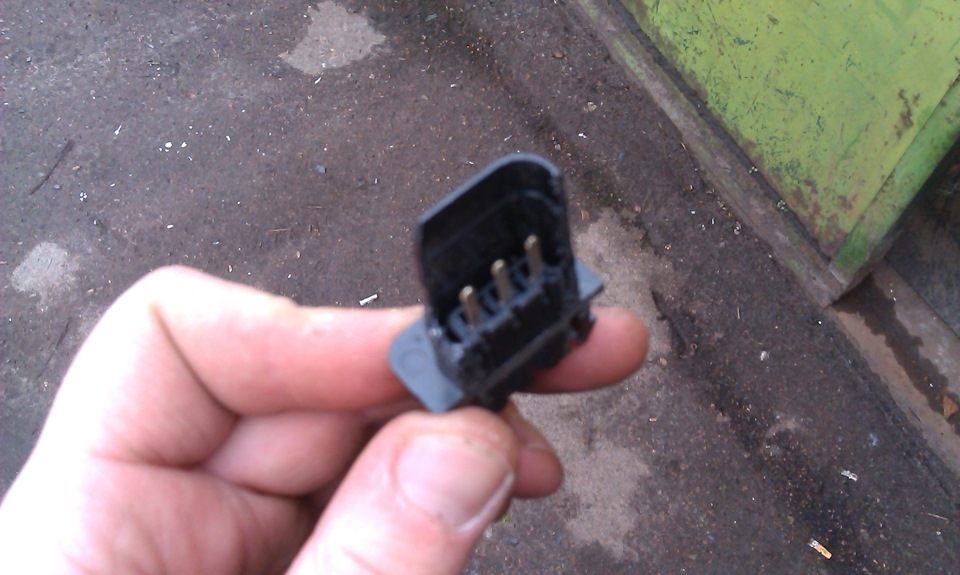

Роз'єм після ще однієї доробки (стер на наждаку зайве, тому що вінна 3 контакти а в ГБО на 4 хоча задіяні всього 3)

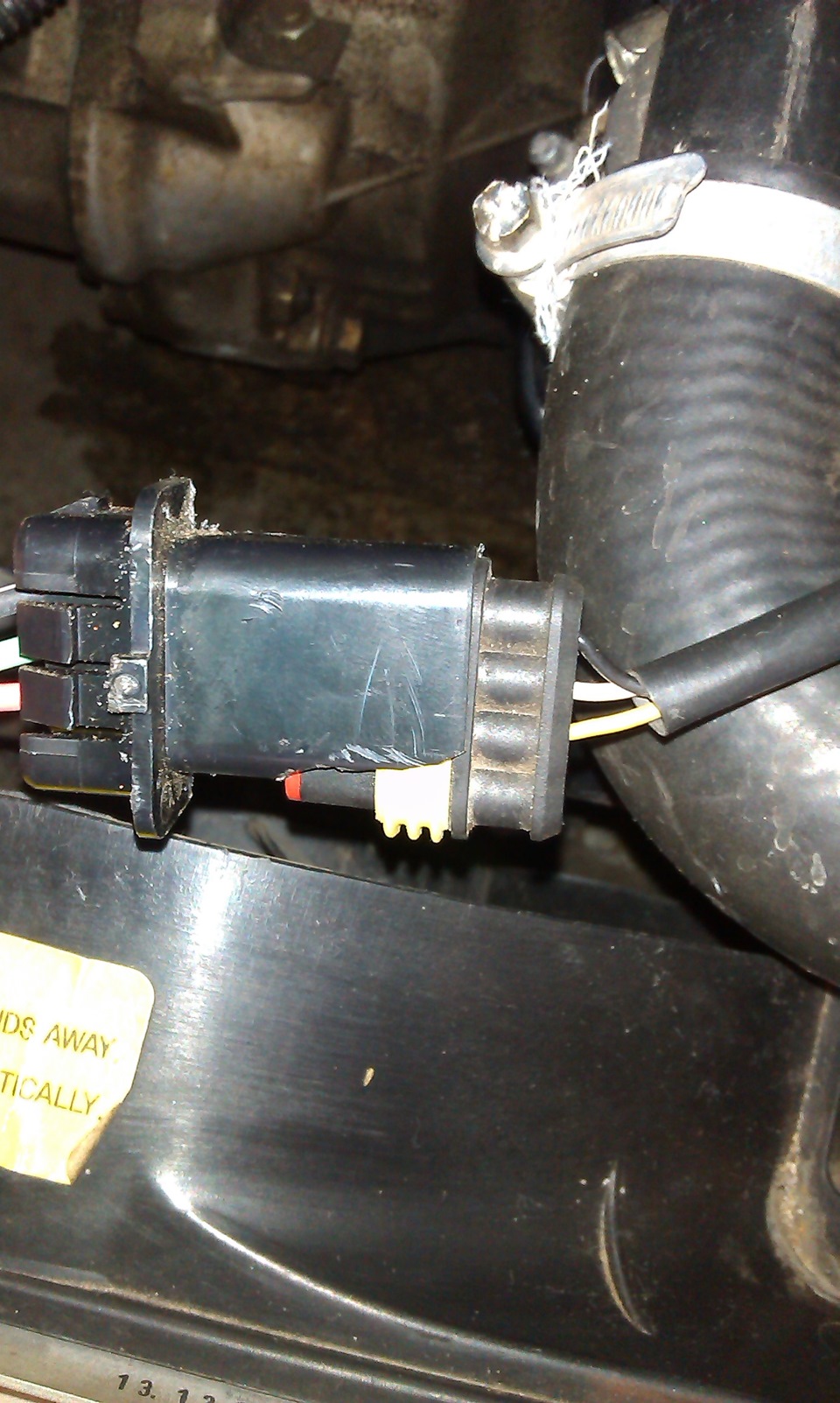

Я бачимо все відмінно підійшло ... Три потрібних нам контакту ...Власне сам data кабель (мені дістався від самсунга, але підійдепрактично будь-який з мікросхемою PL-2303HX
Сама мікросхема
розпинування мікросхеми
Відпаюємо роз'єм який підключатися до телефону. ) це перша ніжка намікросхемі (передатник TXD, синій провід), п'ята (приймач RXD, білий провід) і сьома (GND, зелений провід). На роз'ємі та TXD дочервоного дроту на роз'ємі. PS:Якщо поплутати місцями RXD і TXD тонічого страшного не буде, програма просто не побачить ГБО, вирішується перестановкою ніжок в роз'ємі Ставимо драйвера відшнура і ПЗ (все можна скачати на сайті розробника ГБО) І радіємо.)
