Нарешті дійшли руки зробити ШИМ-регулятор длясвітлодіодів)))
Дивимося фото))

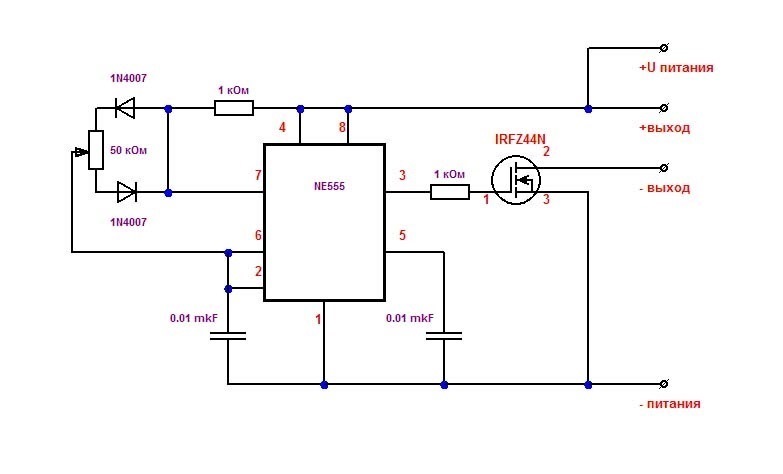

Вихідна схема<

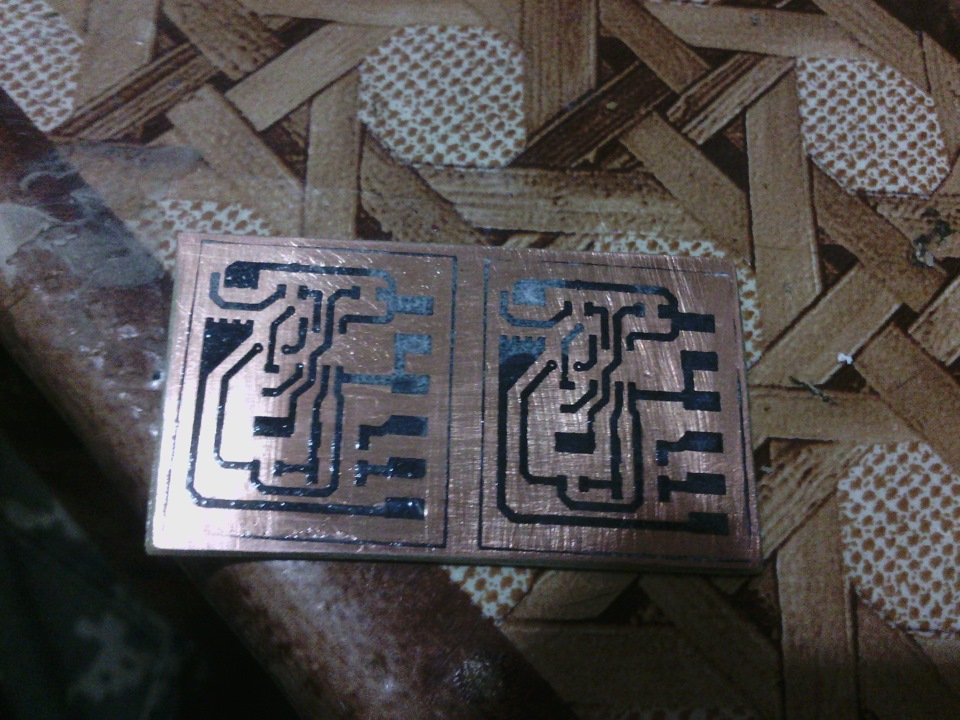

Малюнок перенесено

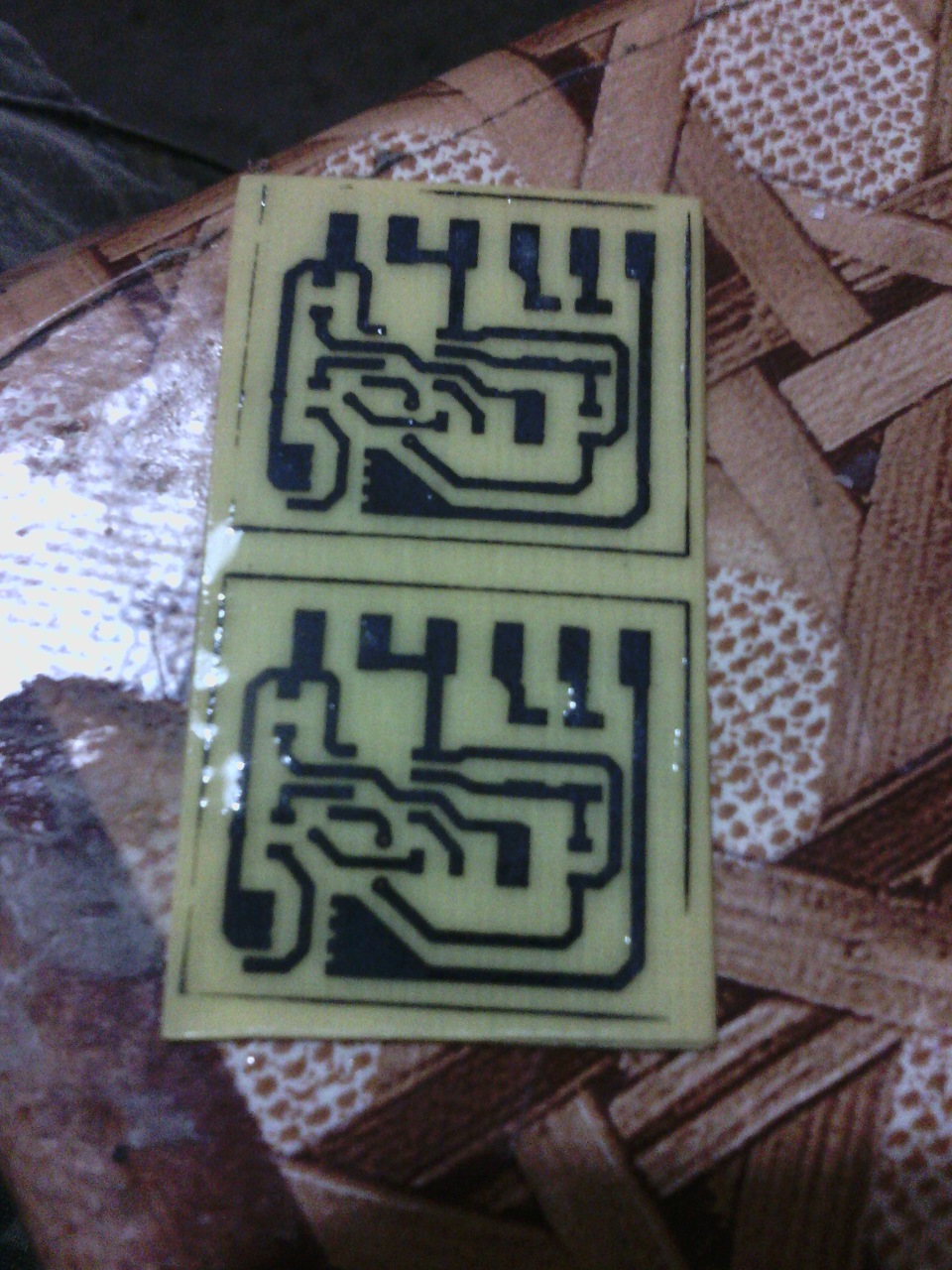

Протруєно

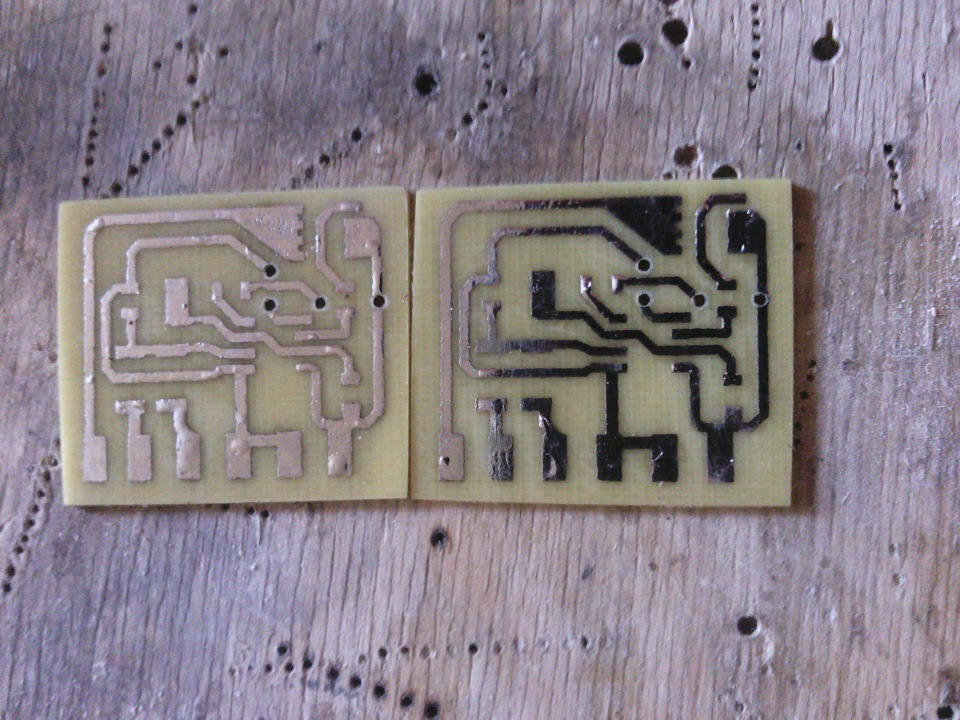

Залудив
Почав паяти.Запаяв усі компоненти.Увімкнув.Не працює…
Че за фігня? Включив знову - результат той же ... Виявилося що яконя неуважний)))) Полевик був припаяний неправильно, хочавпевнений на 100% що мітка була там де треба =((

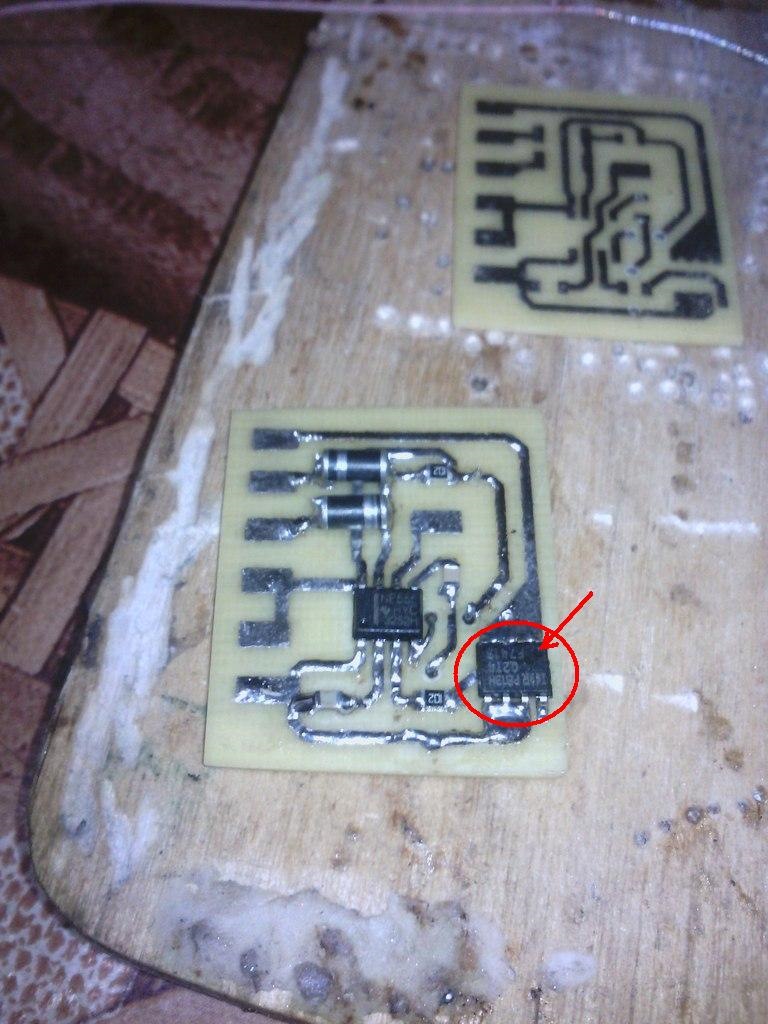

Ось він, засранець. Мітка не там де треба((
Перепаяв, ще раз все перевірив
Мінімальна яскравість
Максимальна яскравість
Ну, куди ж тут без відео)) відразу вибачаюсь за якість, фотикстарий (((
Пи. Си. Дякую за увагу) тепер залишилося спаяти ШИМ тим, хтопросив))< /b>
