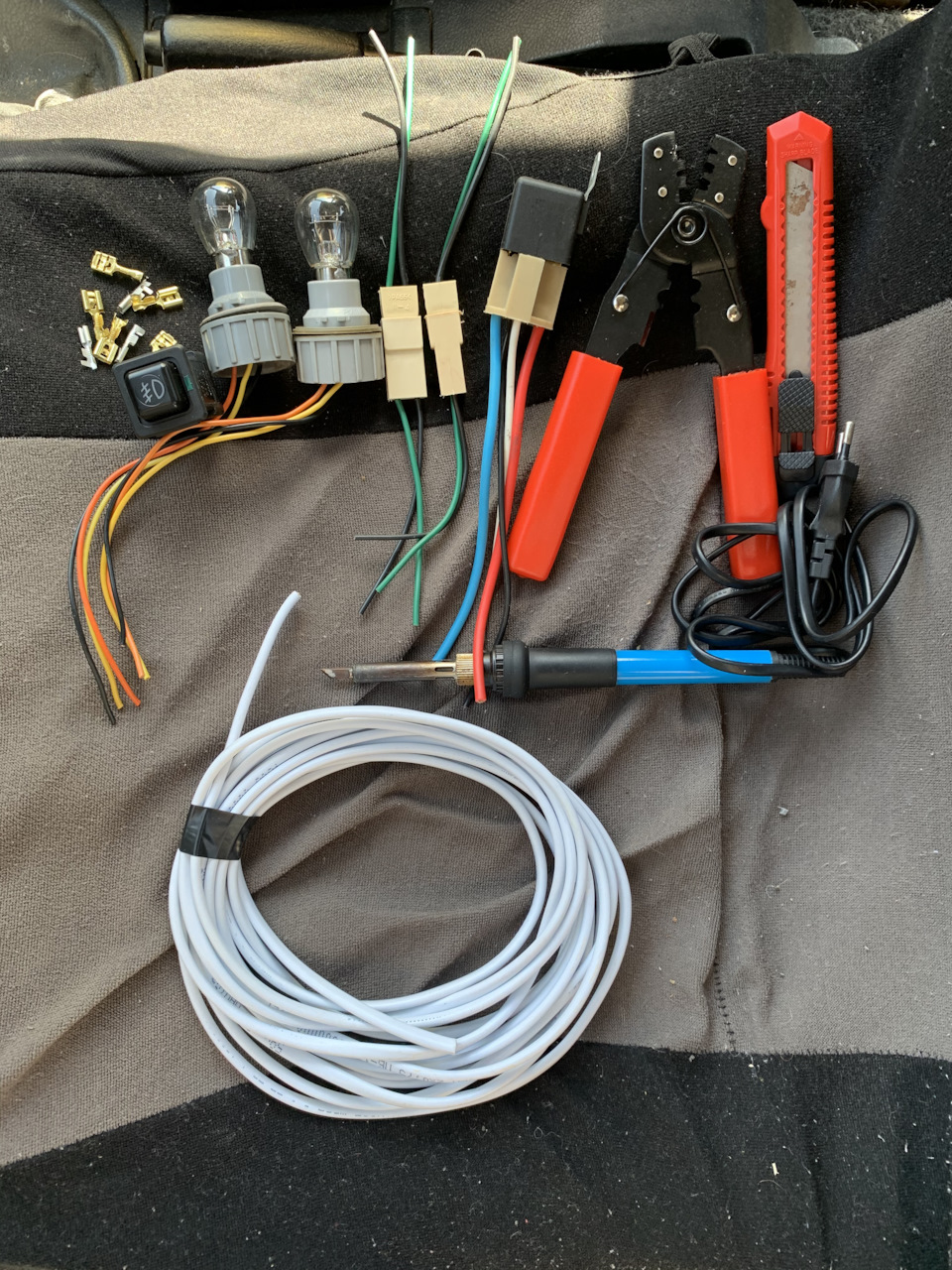

І так що нам знадобиться:
1. Клема широка х4
> 2. Клема вузька х1
3. Клема кругла х1
4. Реле 4-контактне з роз'ємом
5. Кнопка птф х1
< 6. Патрон 2-контактний від заднього ліхтаря ВАЗ 1118, 2170, 2190, 2123 (і може ще щось забув) х2
7. Звичайний 2-контактний роз'єм мама - тато х2
8. Звичайний 1-контактний роз'єм (я його не використовував черезбрак, але краще купити) х2
9. Кримпер або пасатижі для обтиску клем
10. Провід 0.75 мм2 або більше (довжину на око +- 4 метрів навсе)
11. Паяльник і термоусадка або СИНЯ ізолятора
12. І ще всякий гаражний інструмент

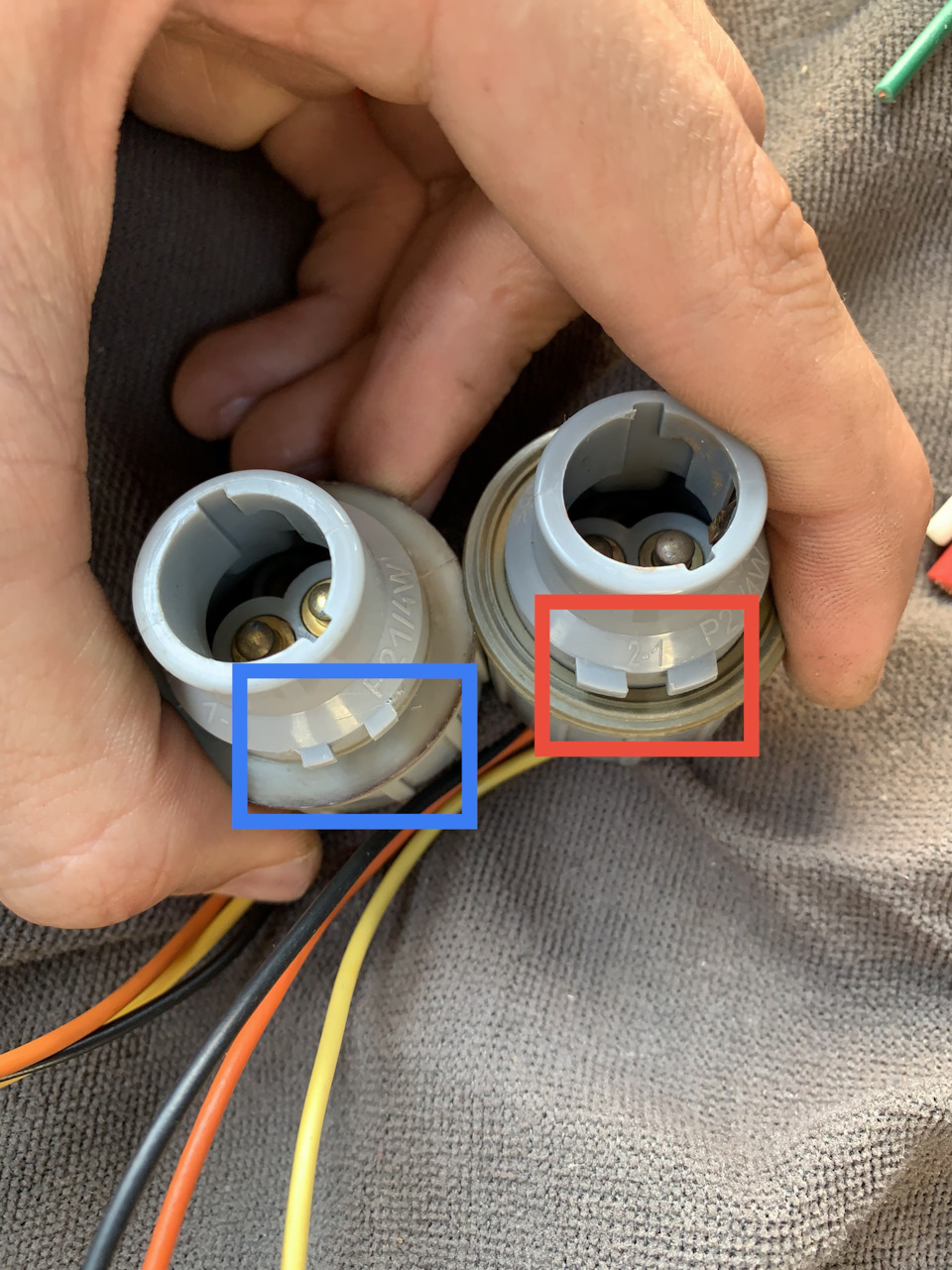

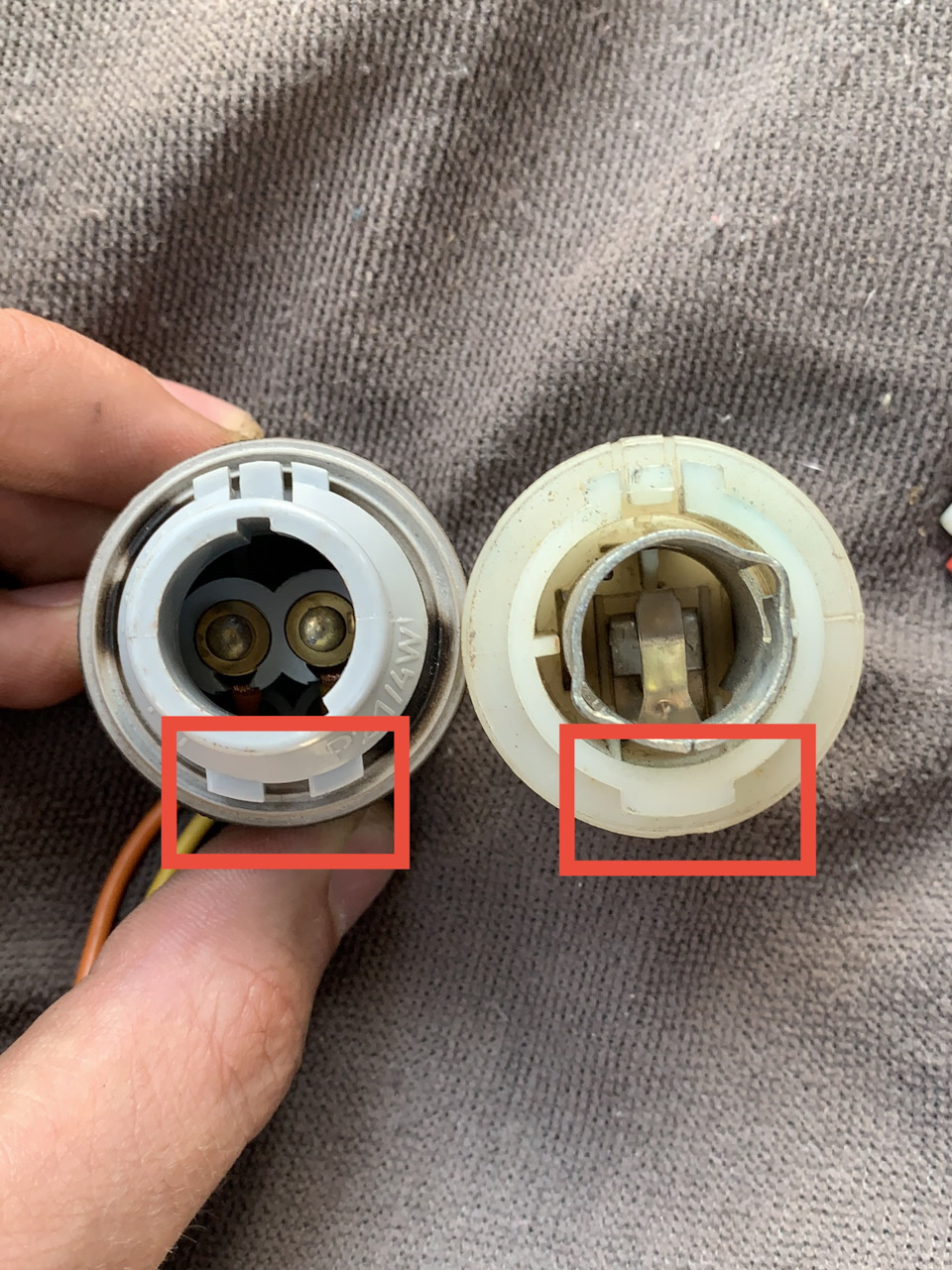

От фото до і після ):
До і після

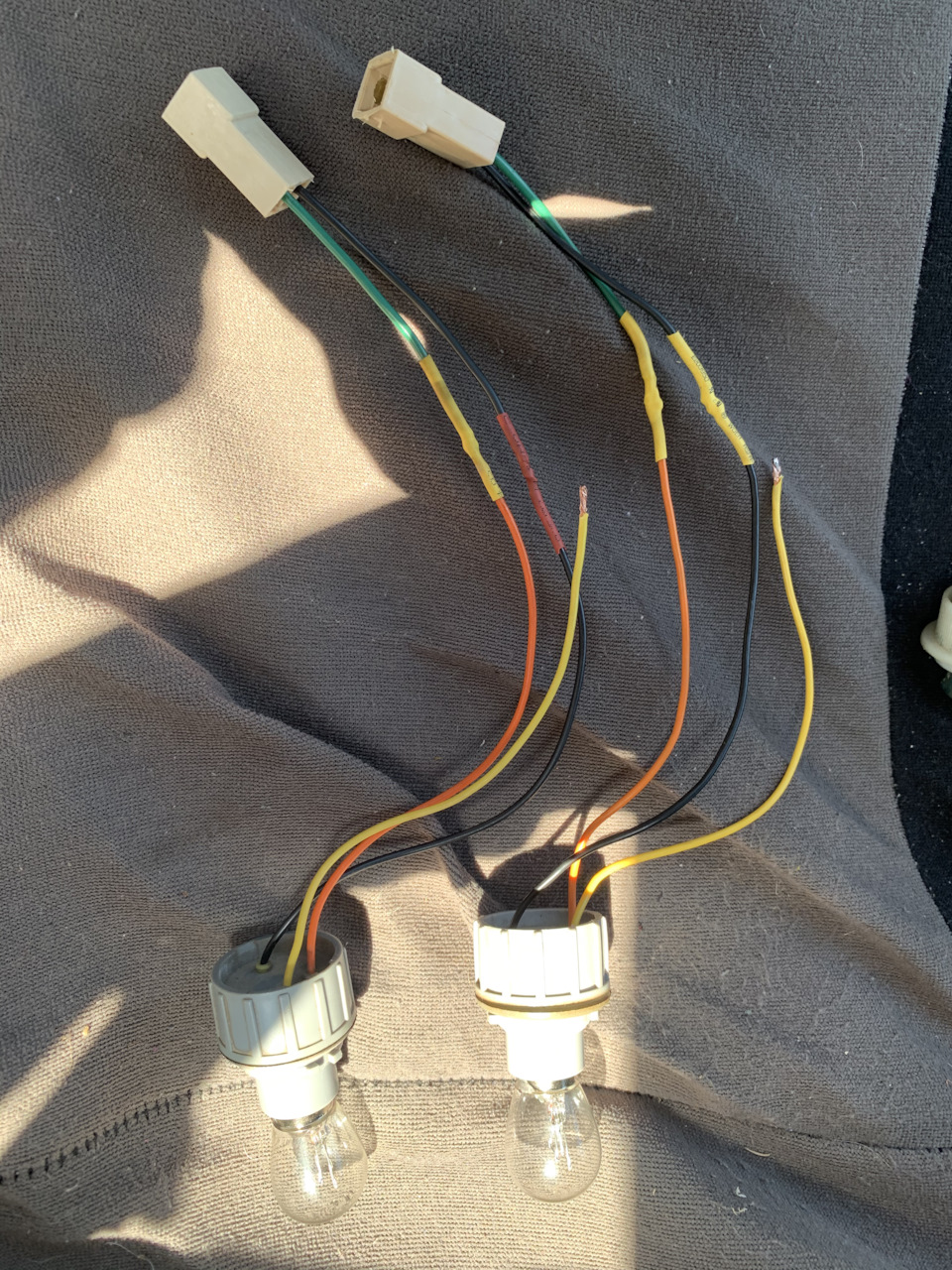

Наступним кроком припаяємо до наших патронів роз'єми (тато).
Чорний провід — маса;
Помаранчевий провід - плюс на поворотники;
Жовтий провід - плюс на габарити (американки).
До 2-контактного роз'єму припаюємо чорний і помаранчевий дроти, адо жовтого припаюємо 1-контактний роз'єм (у мене його не було томузамінив його на клемники).

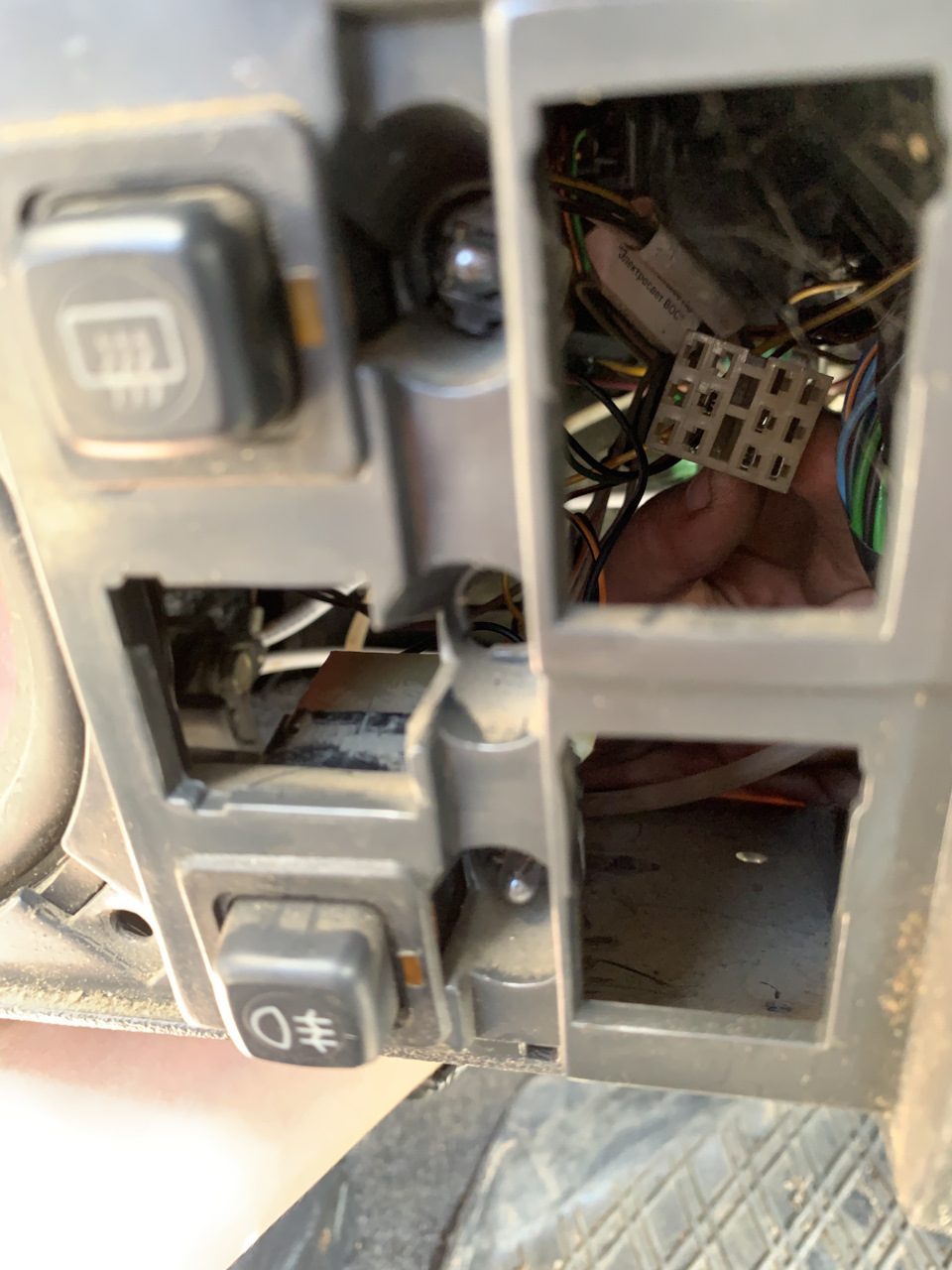

От результат:Далі можна встановити кнопку в салоні. Для цього намзнадобиться фішка кнопки птф, якщо кнопка не була встановлена іззаводу, то доведеться зняти облицювання динаміка і там у джгутіпроводів буде потрібна нам фішка. Наступним кроком дістаємо фішкута встановлюємо кнопку на її законне місце. Також там є ще однафішка для лампочки індикації, але це вже за бажанням.
Ось фото:А зараз можна приступити до проводки! Складного тут нічогонемає, головне уважно дотримуватися схеми:Для початку відкручуємокомутатор, потім знімаємо пластикову кришку і від'єднуємо двіколодки — Ш7 і Ш8:
Тепер займемося обтисканням проводів. Беремо роз'єм реле іобтискаємо на кінцях контакти 30 і 87 широкими клемами, контакт 85- вузькою і 86 - круглою. Потім обтискаємо два дроти які йдуть доамериканок або птф двома широкими клемами і простягаємо їх допередка по штатних місцях проводки і закріплюємо стяжками (хтокупив 1-контактний роз'єм повинен припаяти його «маму» до кінцівпроводів). Далі за схемою запихаємо дроти з клемами в колодки, збираємо все в зворотному порядку і прикручуємо реле (у кого де ємісце). Тепер підключаємо патрони вже з лампочками до роз'ємів ітестуємо готовий результат! Ось що вийшло! PS Американки на 99подобаються не всім. Особисто мені сподобалося, а якщо вам нема, тоне робіть!
