Мій погляд на пересвіт приладки

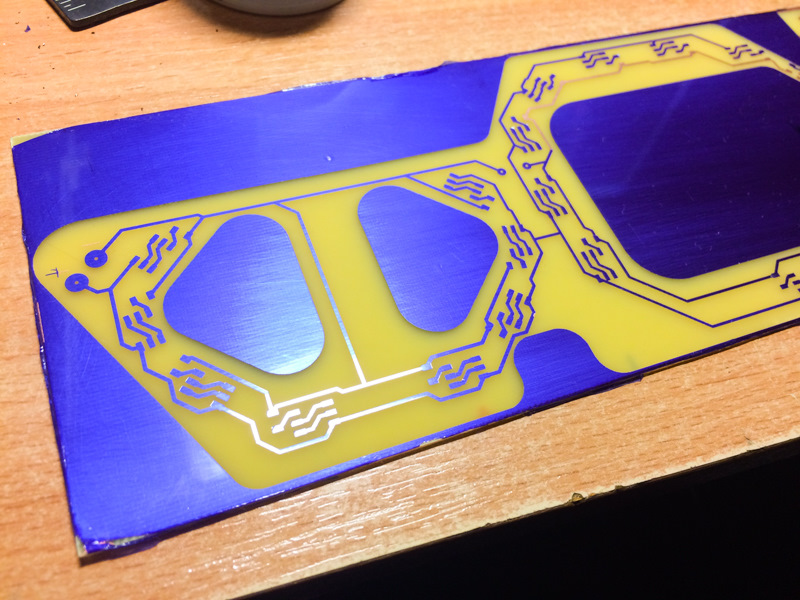

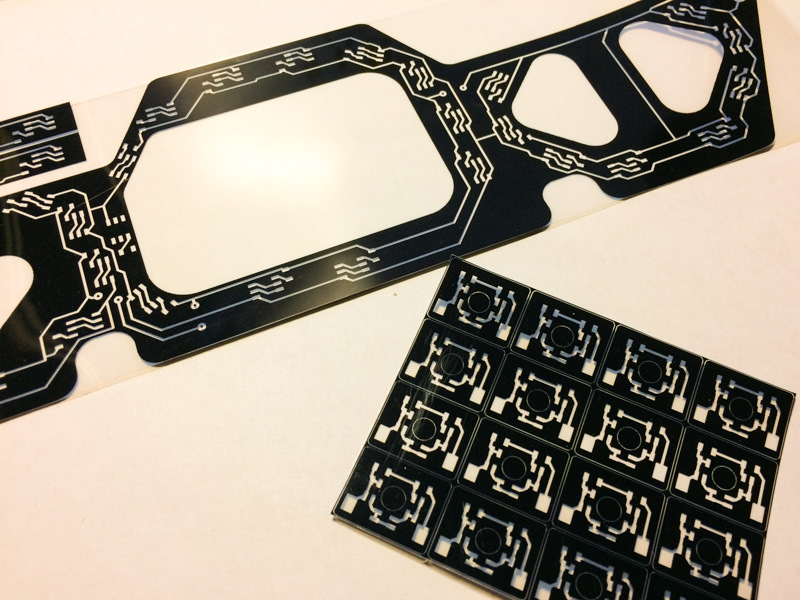

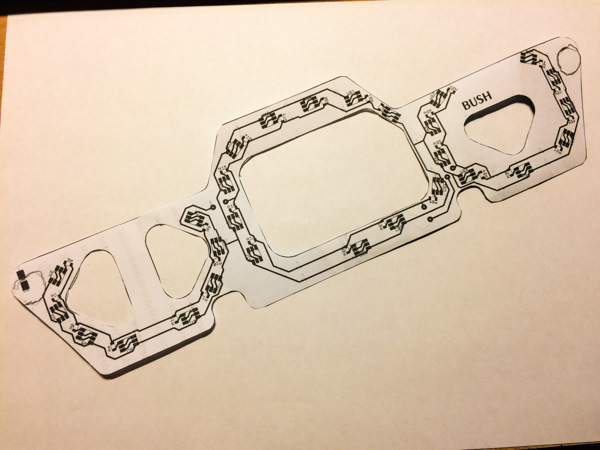

Звичайно, я не стану винятком, і я дістався до приладки від ланоса, яку хочу поставити на свій сенс. Приладку купив ще дуже давно, точніше коли купував б/у деталі для свапа коробки від ланоса, алетак як часу завжди мало, відклав у довгий ящик цю витівку. Жаху довражаючих.Особисто я собі хотів просто статичне світло шкал істрілок.Виконання всього цього, у плані візуального вигляду, буложахливим.Грубо кажучи на соплях шматків світлодіодних стрічок, щотримаються, і посадженими на силікон звичайних світлодіоднихламп.Звичайно ж ні про яку рівномірну засвітку мови й не можебути.І ось протягом довгих зимових вечорів я сидів з чашкою чаюрозробляв плату зі світлодіодами від якої я отримаю зоровий«оргазм».Спочатку в програмі Corel Draw був відмальований макетмайбутньої плати, тобто її межі і після цього зображення яконвертував у Proteus. Таких папірців у мене було близько 20, які яз кожним разом підганяв і робив ідеальніше, знову ж таки для могобачення ідеальності. Це було дійсно довго, не можу сказати, щотрудомістко, просто довго. Так само на цих папірцях я виставлявсвітлодіоди. Надрукував, вставив цей диво листок у корпус приладкивставив самі прилади та й коригував розташування самихсвітлодіодів. На самому початку я використав світлодіоди 3528, алея прикинув що їх потрібно занадто багато і вартість буде доситьвеликою, тому я перейшов на 5050. По-перше з ними простіше якось, по-друге їх багато різновидів по світлу і силі світла, по-третє там3 кристали проти одного в 3528 (3528 я використав у стрілки, тудибільш ніж достатньо). Придумано – перероблено! Нарешті меневлаштував візуальний результат розташування світлодіодів. Часпереходити до виготовлення плати. Я раніше займався виробництвомдрукованих плат одно та двосторонніх, і таку плату для мене буловиготовити взагалі не проблема. Я працюю лише з фоторезистом. Длямене це простіше і точність при цьому максимум. Надрукував 2шаблони плат приладки і плат під стрілки. Хто кермує фоторезистом, підкажу, що краще юзати не прозору, а напівпрозору батіг, тодічорне ставати зовсім чорним. Звичайний стандартний процесвиготовлення друкованої плати. Кому особливо цікаво велкам у личкурозповім процес.

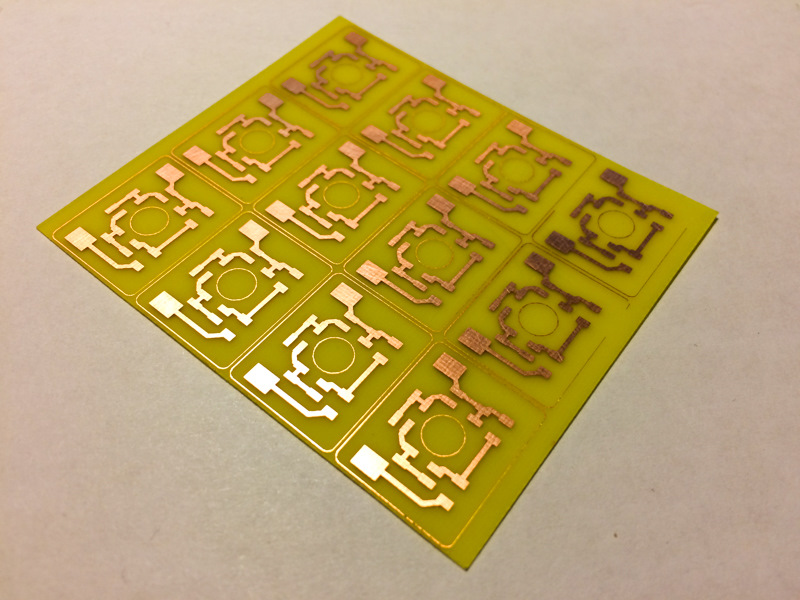

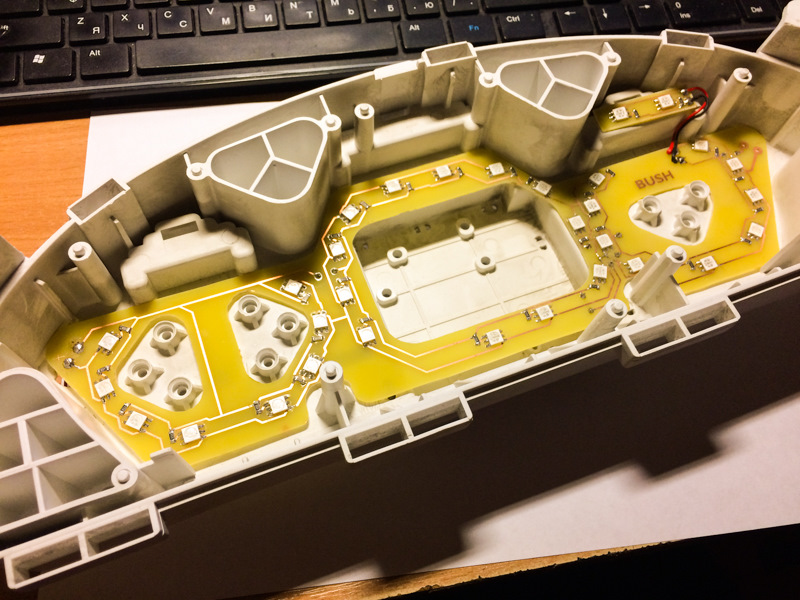

Залишилася справа за малим, вирізати по контуру і запаятисвітлодіоди. ЧПУ у мене поки немає, тому довелося знайти ручнийлобзик, яким я в школі вирізав морди Міккі-Мауса та іншоїнісенітниці. Звичайно, ідеально рівно я не відрізав, бо коли ташкола була :) У мене в свердлильному верстаті використовуєтьсягравер, насадив туди я насадку зі шкіркою (якось пішло звучить) іобробив краї. Все стало гладко і ЗБС. Запаяв світлодіоди і ось що зцього вийшло Поставив прилади, поставив шкали і нарешті включив її.Все б нічого, але світла мало. Але ми не здаємось і йдемо далі.Стираємо захисне покриття зі шкал. Напевно можна було і меншевипрати, але я захопився і до х*ям стер все що мені не подобалося, ні на що це не вплинуло . Якби вплинуло я б забився в кут і почавсумувати, не люблю коли не виходить:) Приміряв, все світитьнабагато краще! Залишилося підсвітити стрілки. Так як місця міжоргсклом і платою з котушкою під стрілку мало, а світлодіоди 3528жирні, прийшла ідея трохи цю ситуацію підправити. Мм пластику.Заодно оргскло і за матювалось, навіть краще не світло-розсіюваннявплине. Плати кріпив до скла термопістолетом, віджатим у своєїжінки. Клеїв з усіх 4х сторін. Як мені нікуди вони від туди недінуться! І до речі довелося контакти самої плати (з котушкою підстрілку) підрізати і тоді все стало на свої місця. Зібрав я все докупи, вийшло якось так. Проводи мені тільки щось не дужеподобається як ідуть, але з цим нічого не зробиш або я нічогоцікавого не придумав. Приклеїв назад шкали, виставив стрілки зазаздалегідь залишеними мітками і зібрав корпус повністю. Вольтахжере 550 мА, що нормально по суті для 43 світлодіодів. Чекаю вжеколи піду поставлю до машини :) Всім добра!
"і до речі довелося контакти самої плати (з котушкою під стрілку)підрізати і тоді все стало на свої місця. Зібрав я все до купи, вийшло якось так. Проводи мені тільки щось не дуже подобається якідуть, але з цим нічого не зробиш або я нічого цікавого непридумав. Приклеїв назад шкали, виставив стрілки за заздалегідьзалишеними мітками і зібрав корпус повністю. Вольтах жере 550 мА, що нормально по суті для 43 світлодіодів. Чекаю вже коли підупоставлю до машини :) Всім добра!
