Зарядний і лабораторний блок живлення для експериментів )) з Комп'ютерного блоку живлення ATX своїми руками ))

Запчастини на фото:825825
Загалом давно мене ця думка, віяла зробити блок живлення, зрегульованою напругою, а тому що не роблю все підключаю докомп'ютера, що не дуже зручно. Якщо схему дивишся в інтернеті, іноді й коротше випадково але зашита спрацьовує вчасно поки що щосьне згоріло))
Все ж зробив. publ/skh…nogo_bp_at_atkh/4-1-0-789
і ось тут щось корисне вичитав ))
avtogid4you.narod2.ru/akb/charging_akb/

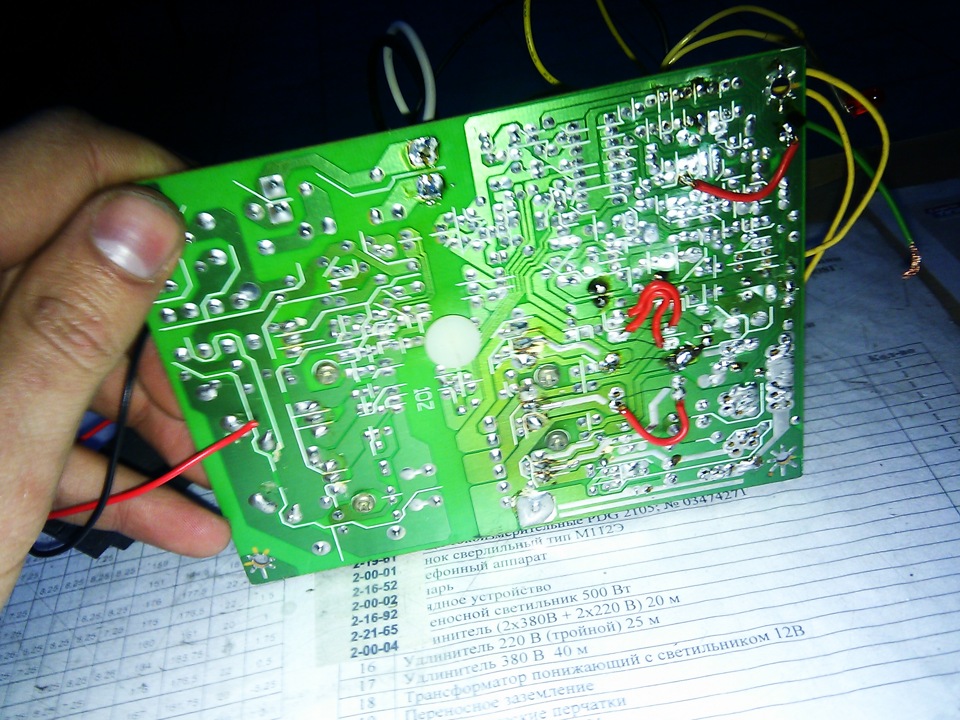

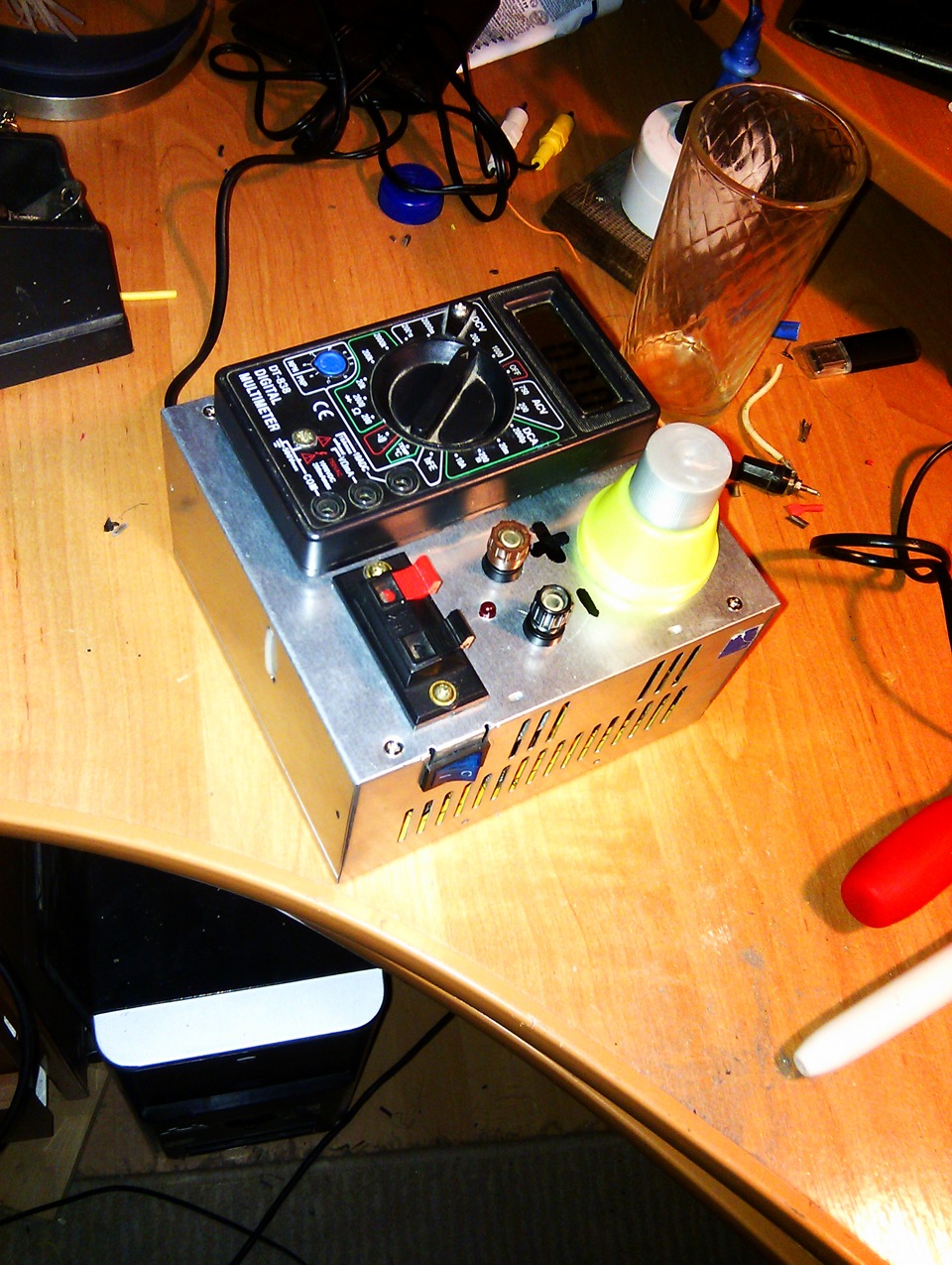

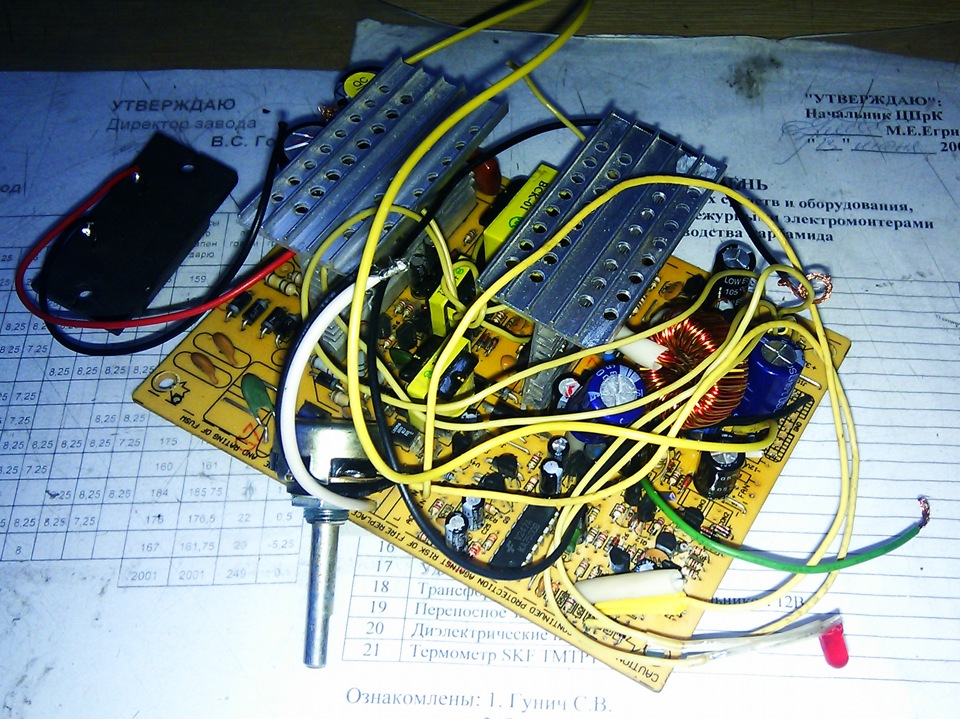

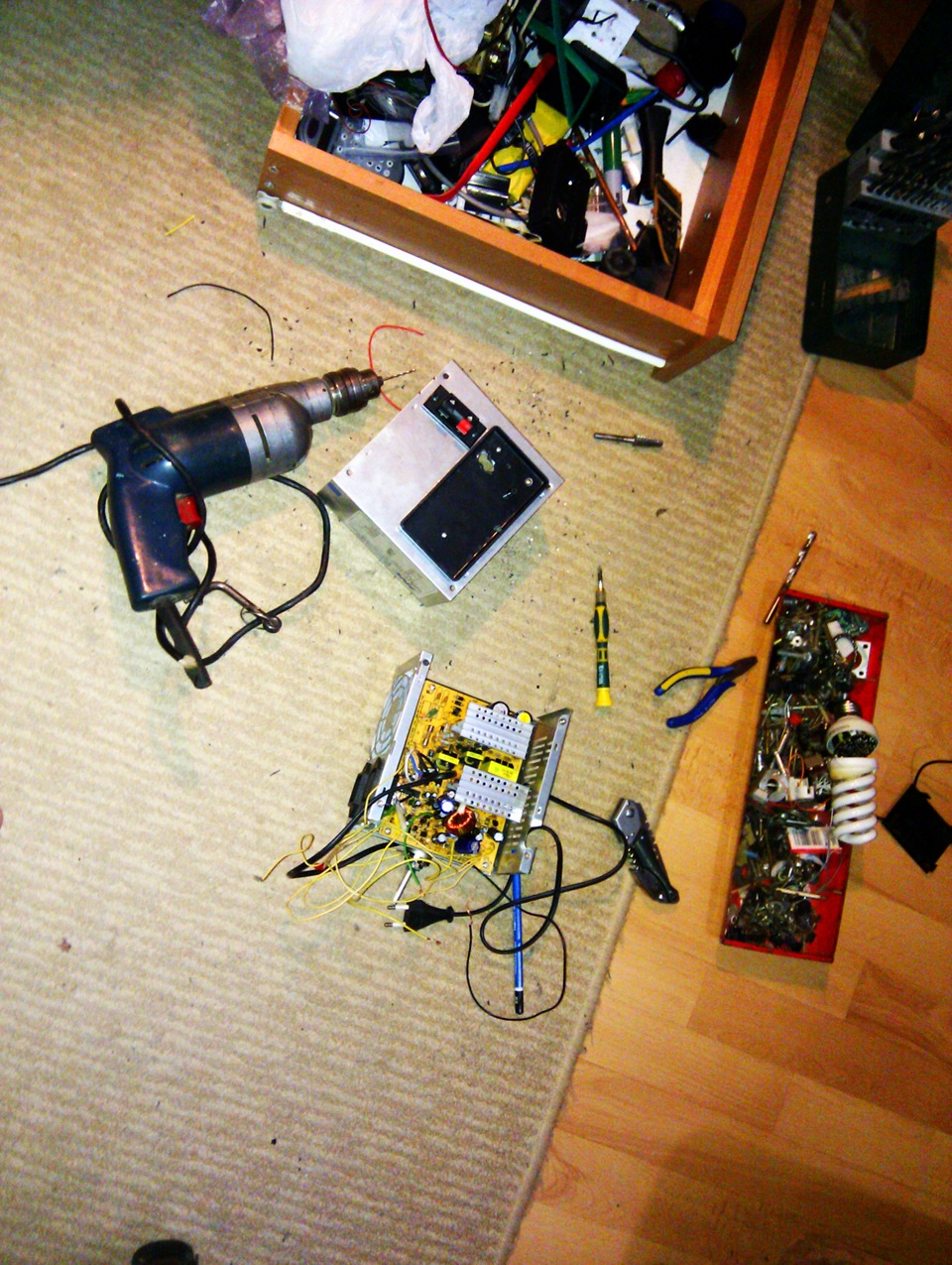

Але враховуючи те що саме по моєму блоку живлення ATX 250 ват, ятак нічого не знайшов по випаюванню зашитий і зайвих деталей тому зцим не став морочитися та й часу багато на це треба, головне що помікросхемі у мене все сходитися DBL 494, TL 494, а також аналогиMB3759, KA7500 у мене КА7500, спочатку зробив регулювання вононіфіга по напрузі спрацьовує зашита, ну щож, знайшов на одномуфорумі що 4 ту ніжку просто треба посадити на мінус і все будитькласно, так я Зробив в результаті регулювання заробила від 4 х до24 вольт як я і хотів, Змінив конденсатори на більш високу напругуі все ну в загальному нічого сожного немає головне мати прямі руки, вміти читати схеми! і трошки мізків і все вийти а головне бажання))Акумулятор поки не заряджав, тестував у навантаженні 6 ампер нароботі пів години все окей, це без охолодження думаю 10 тку повиненпотягнути, ще примудрив мультиметр, показує як напругу так і струм, якщо відключити живлення з блоку то працює як мультиметр не залежновід блоку, всього та потрібно реле встановити, схеми прикласти неможу малювати ліньки, все по ходу ліпив)) Що вийшло прикладаю нафото) Вага 600 грам, імпульсний)) Є старий блок його вага кг, робивще давно, різниця сутна плюс тиша в роботі не якогось гулутрансформатора і тп, при цьому сила струму 10 Ампер))
