✔Встановлення оригінальної камери заднього виду в штатне місце(ручку відкриття багажника)

Усім привіт!

Після заміни штатної магнітоли RNS510 на VW Composition Media MIB2придбав оригінальну камеру заднього вигляду, в ручку відкриваннябагажника з проводкою.
Підходить для:Touran, Tiguan, Jetta, Passat B7 (та американськийтакож), Golf Plus
Камера без блоку промальовування траєкторій та омивача

> Установка:
Спочатку відключаємо клему з АКБ.
Починав з кришки багажника. br/>

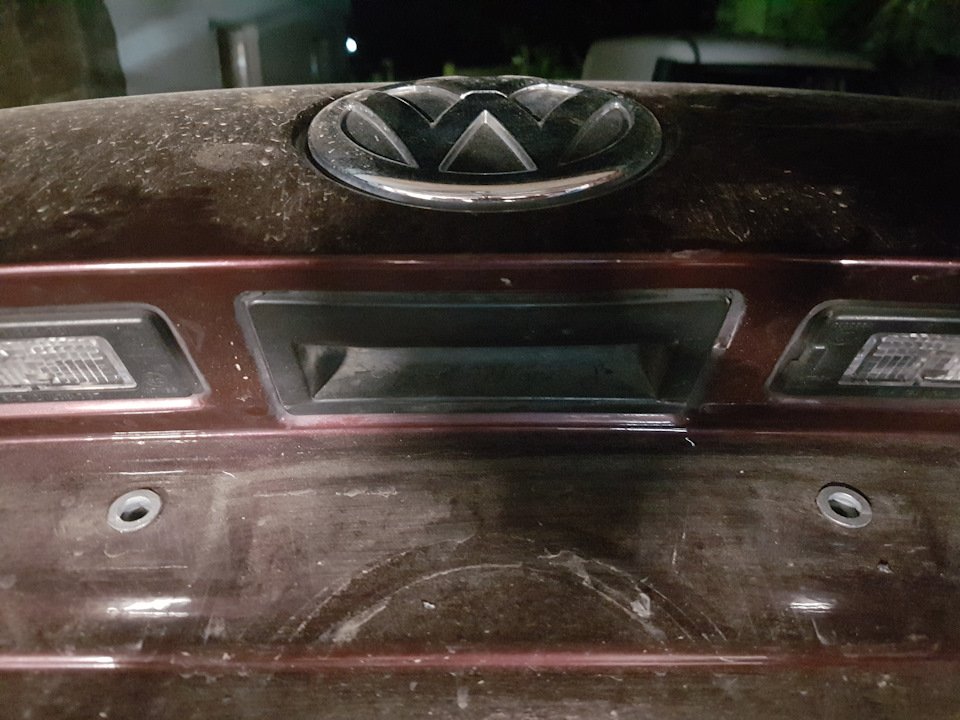

Відкручуємо ручку (дві гайки на 10) і встановлюємо ручку зкамерою.Далі потрібно протягнути проводку від камери домагнітолі./>
1 — Синій до ліхтаря заднього ходу (підключив у кришці до правоголіхтаря ЗХ)
2 — Коричневий маса (підключив на болт маси в багажнику біляправого колеса)
3 — Біло-сірий до блоку запобіжників або до магнітолі на постійний+
4 — Чорний провід до магнітола (зображення камери)
Провід з кришки багажника провів правою петлею, далі вздовж правогоПорог попередньо знявши накладки і бардачок, протягуємо кабель довідеовходу магнітоли. Кріпив до штатної проводки.
Збираємо все у зворотній послідовності. У CM у мене вже булаактивована камера, нижче як активувати (кому потрібно). Активаціякамери (за допомогою VSDS або Вася Діагност):> 1. 56 блок - Довгекодування - 3 байт - Активуємо 6 біт
2. Перевантажити магнітолу тривалим утриманням кнопки включення

Все працює відмінно, не мерехтить, якість відмінна.

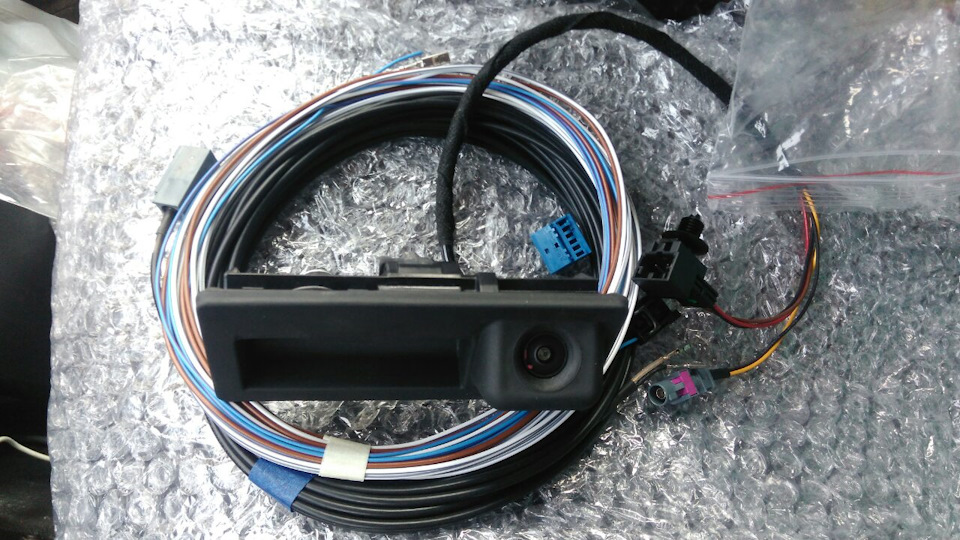

Камера з проводкою

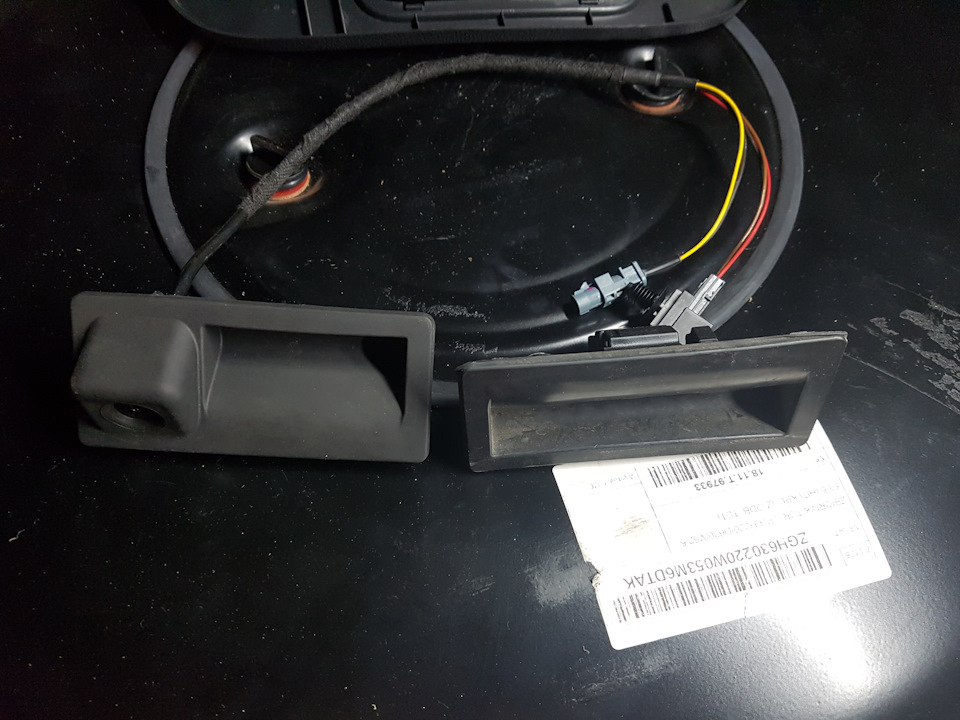

Ручка багажника

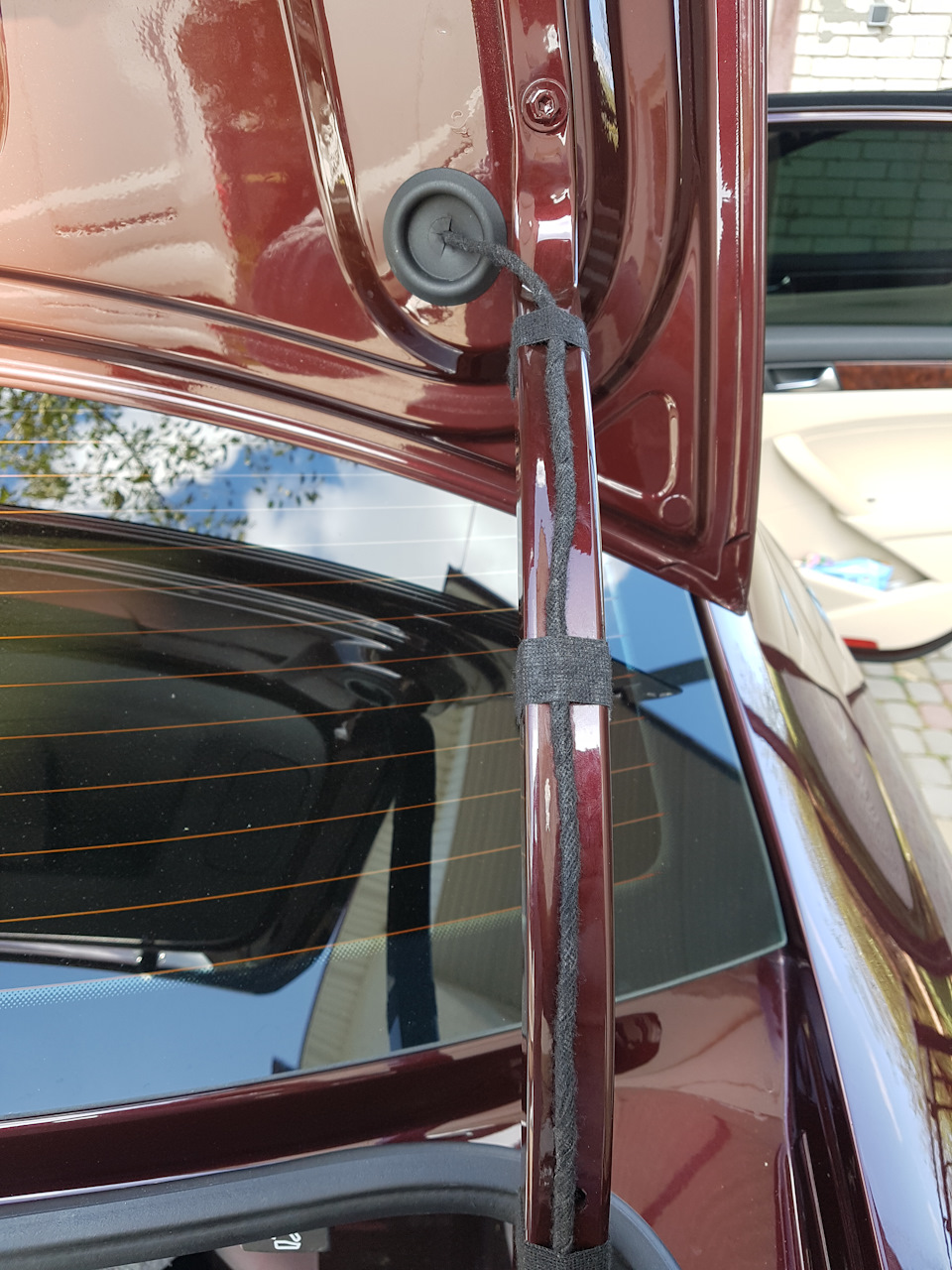

Проведення камери

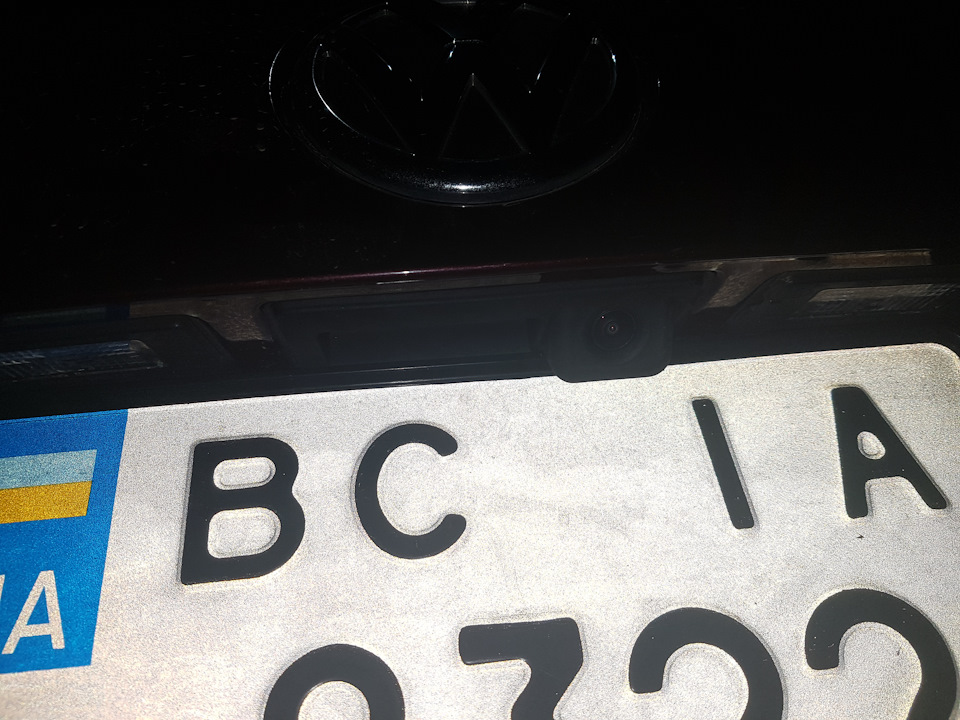

Камера встановлена
Болт маси
Результат

Усім рівних доріг і багато драйву!
