Погас дисплей на панелі приладів (підсвічування) - ремонт!

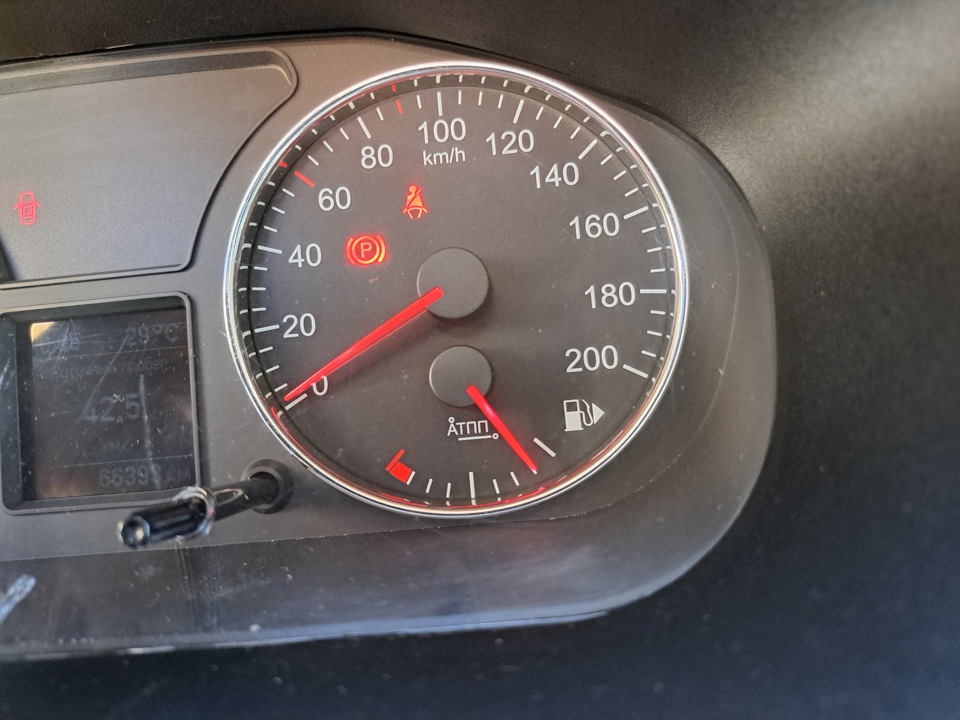

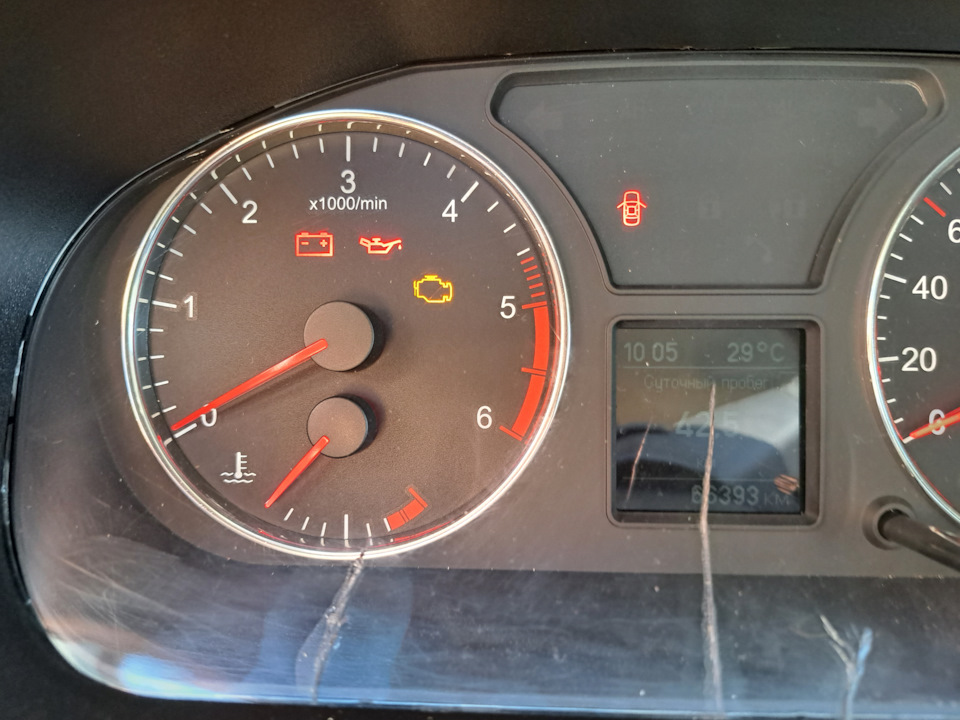

День добрий! Вже давно у мене як і у багатьох погас дисплейбортового комп'ютера панелі приладів. Йдеться саме пропідсвічування дисплея. У денний час на ньому все видно у вечірнійчас він темний. Вся проблема в тому що вже всім відомий опір наплаті панелі приладів під номером 151 відпаялося. Хто не знає вчому справа і теж не працює підсвічування дисплея то вам точно цяінформація стане в нагоді.

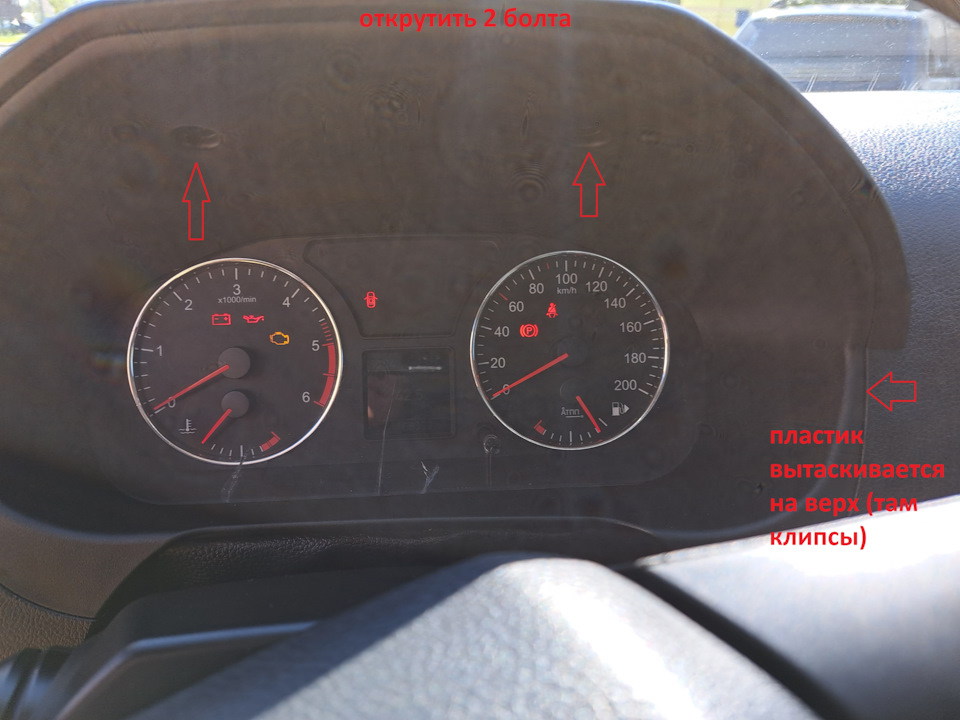

починати треба з того зняти панель приладів

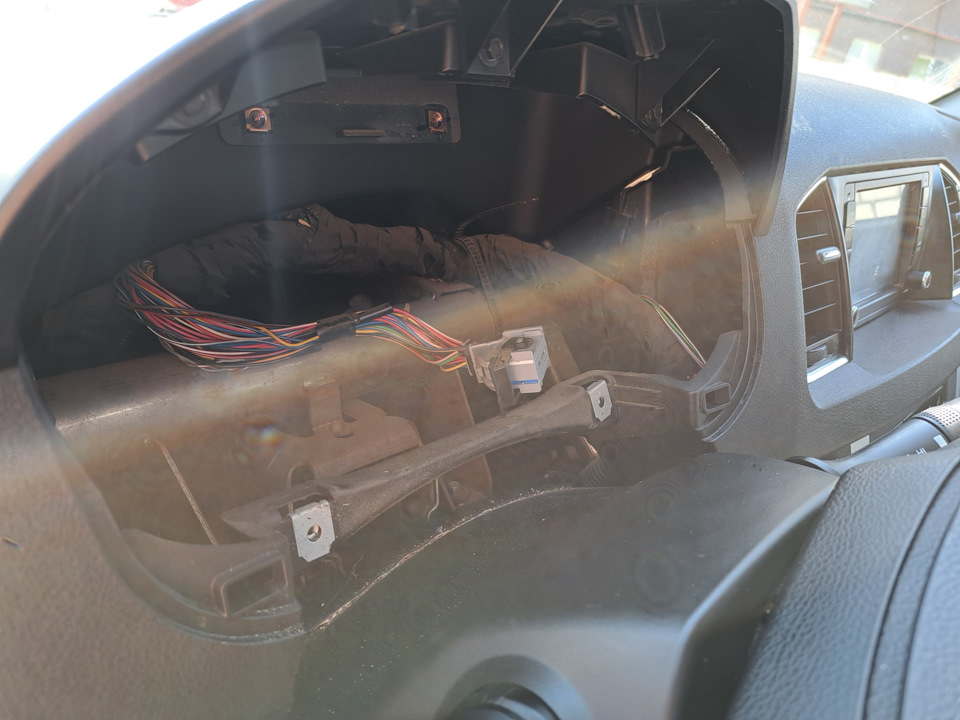

відключення роз'єму
Попередньо треба відключити АКБ зняти панель саму теж не важко їїпотім я забрав додому і зробив усі роботи будинку. Заскочкою.

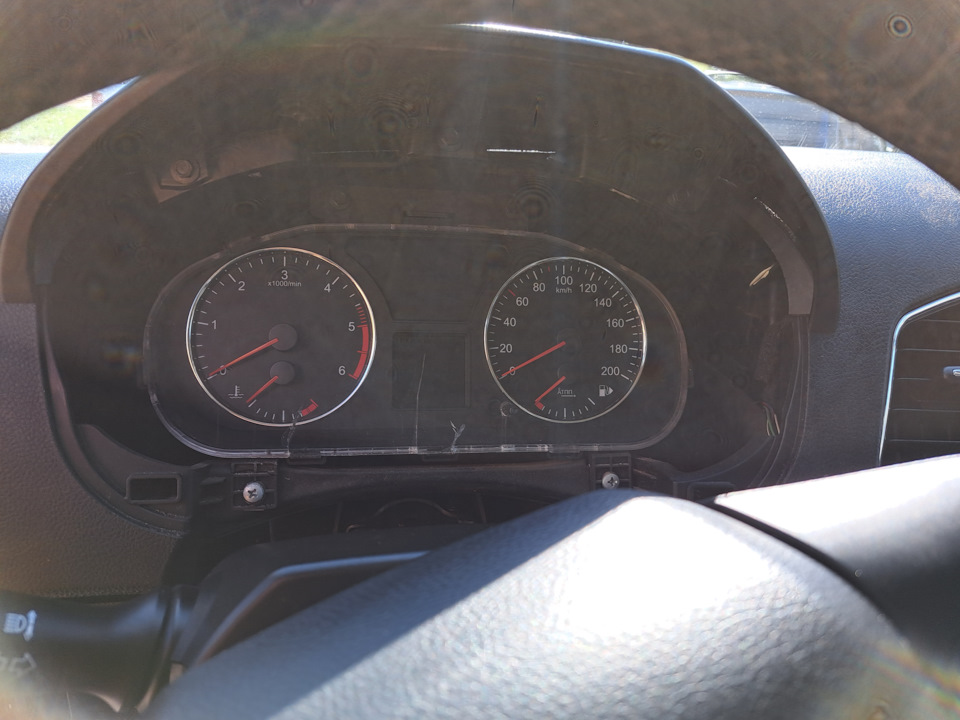

Також видно що у мене було відламане одне кріплення нижні панеліприладів.Сама панель кріпиться на 4 болтах ключ на 7. Можливо і завідірваного вуха кріплення у мене потріскалося скло але вже є якє))) Починаю розбирати панель приладів, вона кріпиться на клямках ісаморізах загалом їх все треба викрутити, важливо зняти стрілкиможна попередньо сфотографувати їхнє становище воно стане в нагодіпри калібруванні.
Стрілки я знімав двома картками підклавши піт них підділ але скажувідразу стрілки сидять щільно. Руках не залишиться однаплата)))

На ній той самий дисплей на якому не працює підсвічування і йоготреба теж зняти і від'єднати шлейф для безпеки щоб не пошкодити припайці<

опір 151
Пропаюю опір з обох боків.
Складання панельки і як показала практика в моєму випадку стрілкивстановив так як було до зняття їх, але при підключенні роз'ємувони змістилися я багато разів розбирав знімав стрілки ставив назаді це все результату не дало.
вид при підключенні панелі після розбирання. Запалення не включенопросто підключив роз'єм і АКБ. Підключаємо панель до роз'єму іодночасно утримуємо натиснуту кнопку на панелі (пластмасовий білядисплея штир) на дисплеї з'явиться вікно калібрування там по черзівсі 4 стрілки бачимо цифри

підстроювання стрілок так скажемо положення нуль або початок шкали.Перемикачем який використовується для перемикання параметрів надисплеї треба обнулити всі значення стрілок після кожної стрілки, натискаючи на перемикач, ми зберігаємо значення. Ми встановлюємозначення 0.Після ставимо стрілки не треба їх сильно задавлювати такщоб вони не торкалися панелі приладів, ставимо на початок шкали аботрохи нижче так як підстроювання працює тільки на припасування водин бік (якщо брати звіт як я поставив 0 в налаштуваннях але думаюможна задати на кожну стрілку значення 40 і тоді можна буденалаштовувати стрілки в обидві сторони але в меншому діапазоні)наступні відключаємо роз'єм і при повторному його підключенні такожутримуємо перемикач натиснутий вниз, щоб зайти в менюпідстроювання. Наступний шах це підлаштувати кожну стрілку абознову задати значення від 0-80 і підігнати всі стрілки під початокшкали, а паливну я налаштує після заправки повного бака. Шкалутемператури налаштував за допомогою ЕЛМ сканера.

Можливо налаштувати стрілки це найскладніше в даній роботі!
