Заміна лампи підсвічування блоку коректора фарами Авео т250 (Хуліганка)

Якщо ви читаєте цю статтю, значить у мене знову свербіли руки, щобщось зробити в машинці!

За правилами перфекціонізму, якщо є лампа — вона повинна світити! цьому правилу.
Лапочки в блоці обігрівача печі — а чому б і ні — Заміна лампи вблоці обігрівача Авео Т250 Лампи в додатковому стоп — сигналі —взагалі без проблем — Заміна ламп дод.Стоп сигналу та лампосновного стоп сигналу Авео т250 (хуліганка). >
Але тут мене осяяло, що підсвічування коректора фар, адже теж маєсвітити і радувати! — Зробимо! >

З чого почати А з того, що підняти свій попець після свят з диванаі піти до машини! Ахахаха, актуально) Почнемо, постараюся розписативсе швидко і зрозуміло) Для того, щоб витягнути сам блок коректора, існує кілька методів:

1. Через заглушку блоку запобіжників, зліва на торпеді. (алемлинець, якщо руки не маленькі, раджу не пробувати).

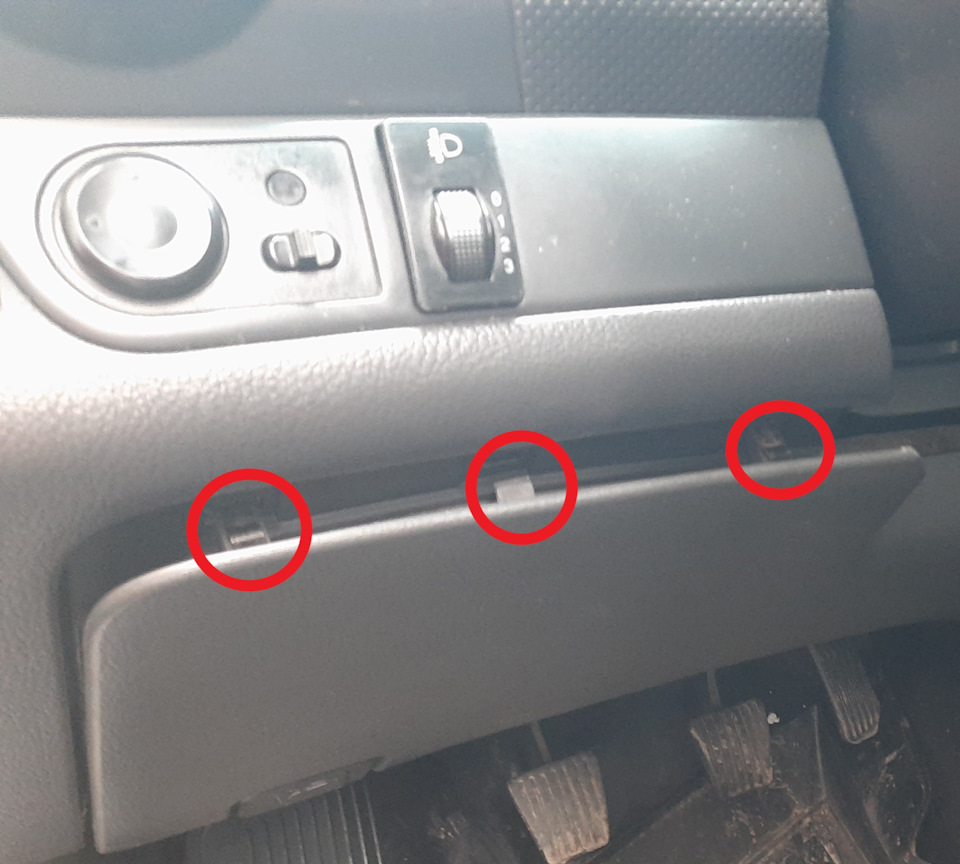

2. Найпростіше як на мене, просто відкрити кришку панелі підкермом)

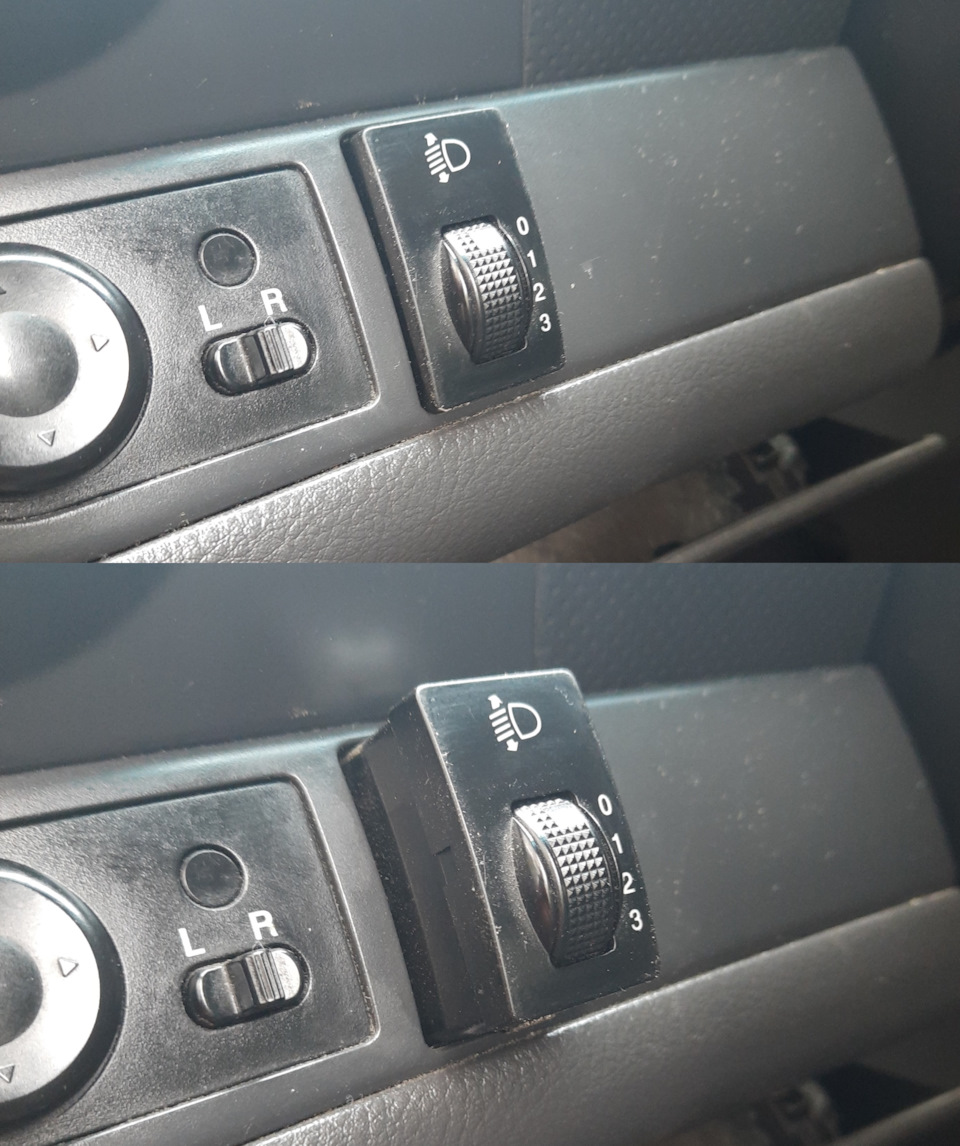

Я так і зробив! Відкриваємо кришку панелі під кермом, засовуємотуди руку, і намацуємо сам блок, і парою рухів, виштовхуємо блокназовні Виходить така картина після наших маніпуляцій.

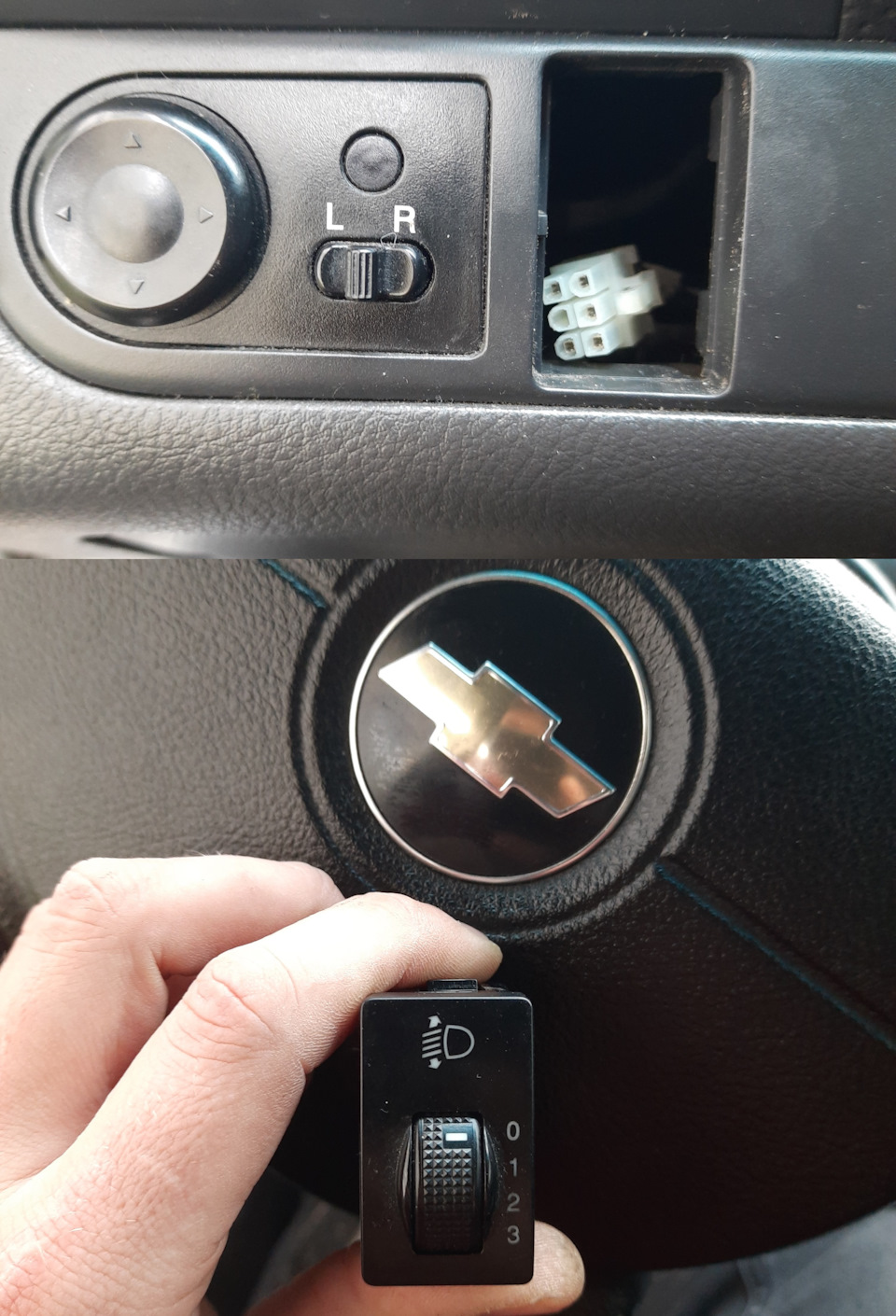

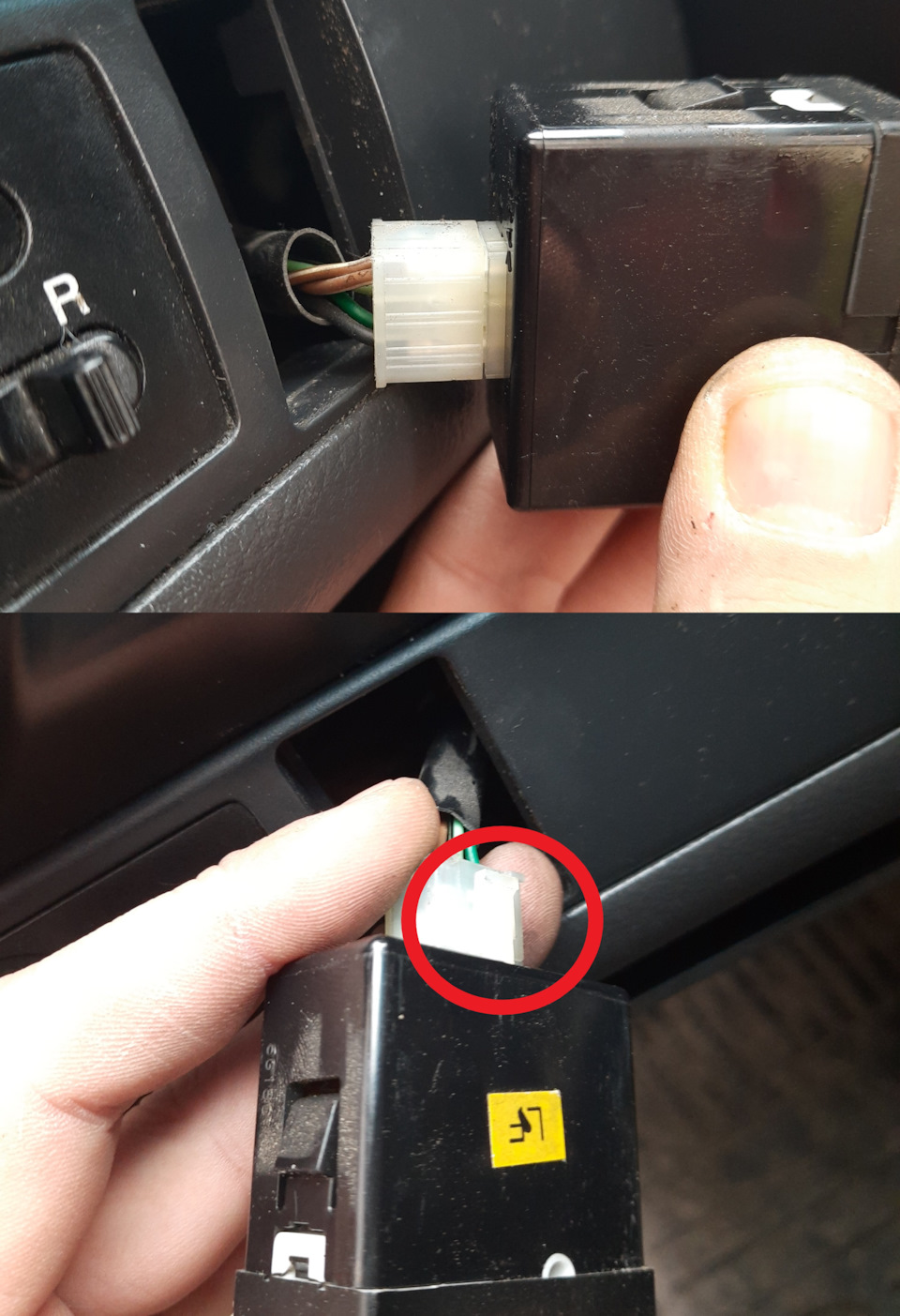

2. Після цього від'єднуємо клему живлення від блоку. З правого бокузнаходиться клямка, її і потрібно відстебнути! Дістаємо дірку< посадкове місце, і топаємо додому розбирати блок далі)" У самійторпеді, блок кріпиться на такі 2 фіксатори, вони досить міцні, т.Ч., не бійтеся їх зламати))
Для нашої витівки, нам обов'язково буде потрібен — паяльник! Івзагалі, дуже потрібна і корисна річ! Мною було замовлення данийтовариш, і тепер я зможу творити такі речі, що страшно самому))
3. Тепер потрібно відкрити сам блок, щоб дістати плату з лампою, для цього потрібно відкрити 2 клямки, чимось дрібним, щоб неполамати. Вони крихкі, т.Ч., будьте уважні.
Ось що повинно вийде в результаті.
4. Далі беремо і підтягуємо пластик, біля бігунка коректора, івиштовхуємо плату назовні.
5. Знімаємо пластиковий прозорий розсіювач світла. І бачимо нашогопідозрюваного, якого потрібно поміняти! Працювати будемо вже заперевіреною схемою, розбираючи діод з цоколем Т5. Як робив це призаміні лампи в блоці аварійної сигналізації.

Проходить знайомство нової лампи та плати підсвічування))) Нехайусамітняться небагато)
6. Нам потрібно випаяти стару лампочку, місця помічені на фото! Поряд розігрівається наш корейський друг! )
Відпаяли стару роботягу! )
7. Виймаємо лампочку з цоколя та приміряємо до нашої плати. Начебтомає вийде бадьоро! Все стає як і має бути! ) Це не може не радувати)8. Беремо нашу плату та йдемо до машини перевіряти полярністьлампи! Включиться - не включиться)) Підключаємо до живлення, івключаємо габарити. Як бачимо, все працює - відмінно і правильно іпо заводу) 9. Відключаємо наш блок і топаємо додому припаювати нашдіод до плати.
10. Зайві вусики можна обрізати, щоб більше тішило око і булоправильніше. Ось таку картину ми маємо після спайки і обрізкизайвого. Так як є пара типів діодів - розсіювальні і направляючі, умене саме напрямний вигляд, я побоявся, що та частина депідсвічуватимуться цифри вийде дуже Яскравою, я зафарбував половинулампи, звичайним зеленим маркером.
Можна робити, а можна і не робити, тут уже вибір за кожним з нас.Збираємо наш блок коректора у зворотній послідовності.

Топаємо знову в машину!

12. Підключаємо блок до живлення і знову вмикаємо габарити (сімразів відміряй — один відріж), як кажуть.

Все працює! Все чудово!

13. Вставляємо наш блок у посадкове місце. Можна сказати, що мивпоралися з поставленим завданням! Тепер начебто з конвеєра))

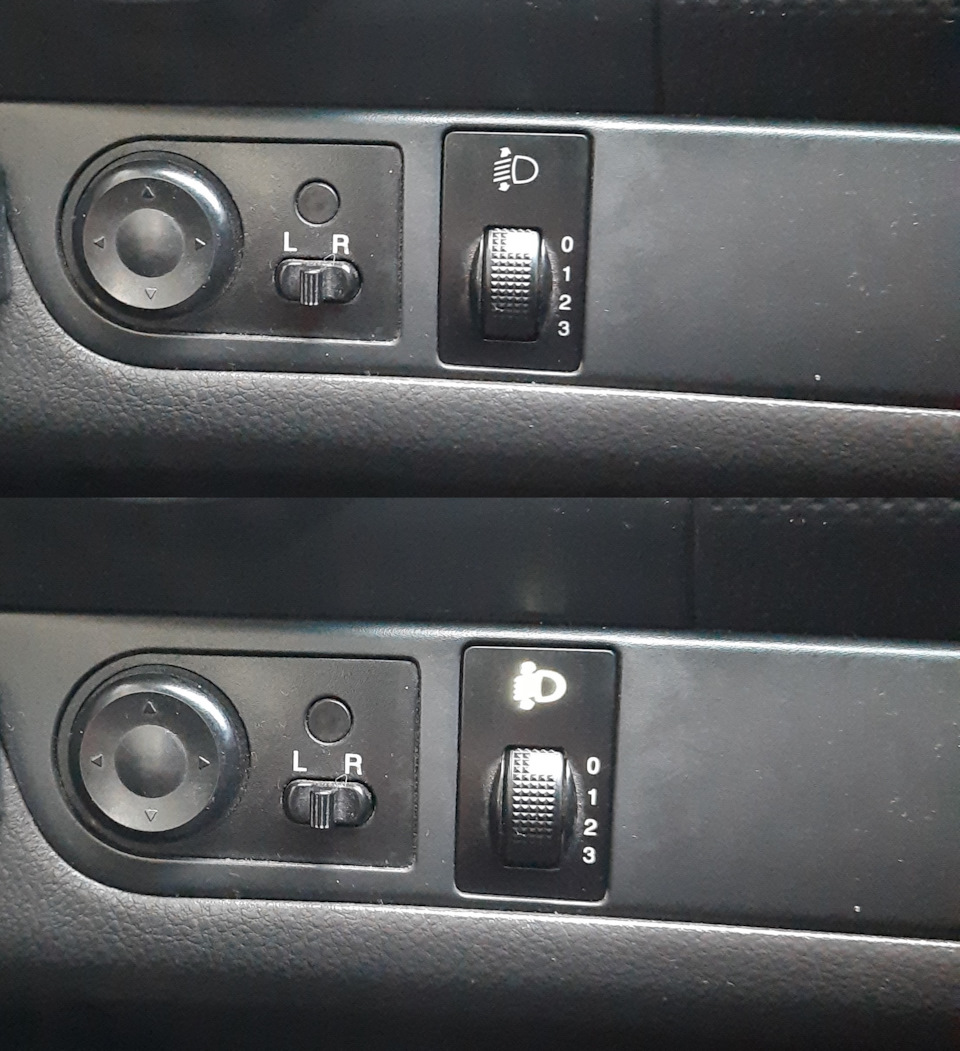

Фото в сутінках (яскравість начебто підходить).
Фото вночі (як для мене вийшло яскравіше, ніж очікувалося).
З цим щось треба робити!
1. Можна було дістати заново блок і зафарбувати лампочку, тількитепер і ту частину, яка підсвічує саму іконку коректора.
2. Або ж просто думати щось із підручних матеріалів! )

Так, як я зробив сьогодні, поки дружина була на фотосесії зподругою, я виштовхав блок, зняв верхню кришку, і з внутрішньогобоку наклеїв на іконку коректора — малярську стрічку (0, 5 * 0, 5см), лягло як рідне)) Правда трохи віддає жовтим кольором, але цене біда, зате не буде очі зліпити )))

Результат дружби малярної стрічки та іконки коректора)

Сподіваюся мій запис буде для когось корисним, і допоможезробити дану роботу без труднощів і проблем!

Ну от і все)

На цій позитивній ноті буду змушений відкланятися! )))

Підписуйтесь на Хуліганочку і ставте лайки) Можете на мене тежпідписатися між іншим ))
А якщо ще поділіться цією записом зі своїми читачами — ціни Вам небуде! > Всім дякую за увагу! )
Любіть свої машини)
