Ремонт різьблення направляючої супорта!

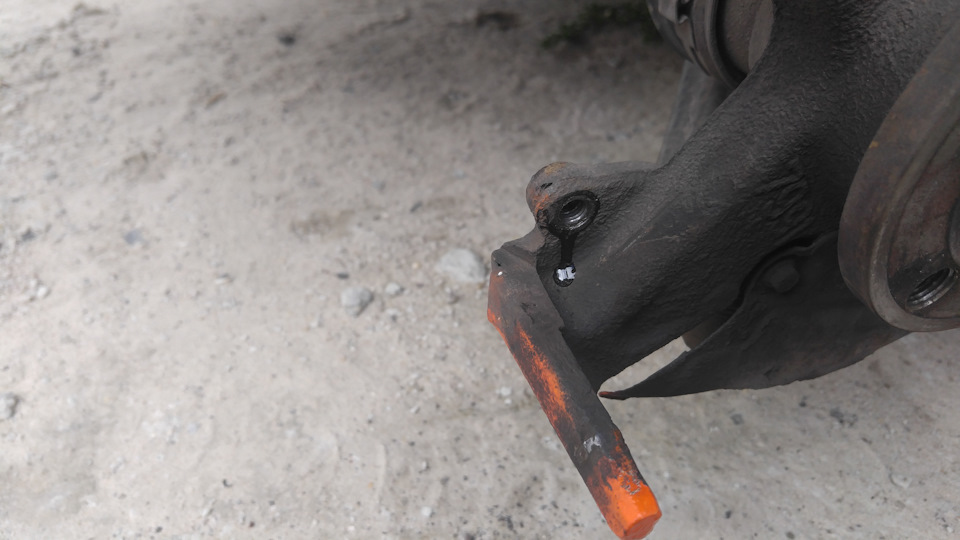

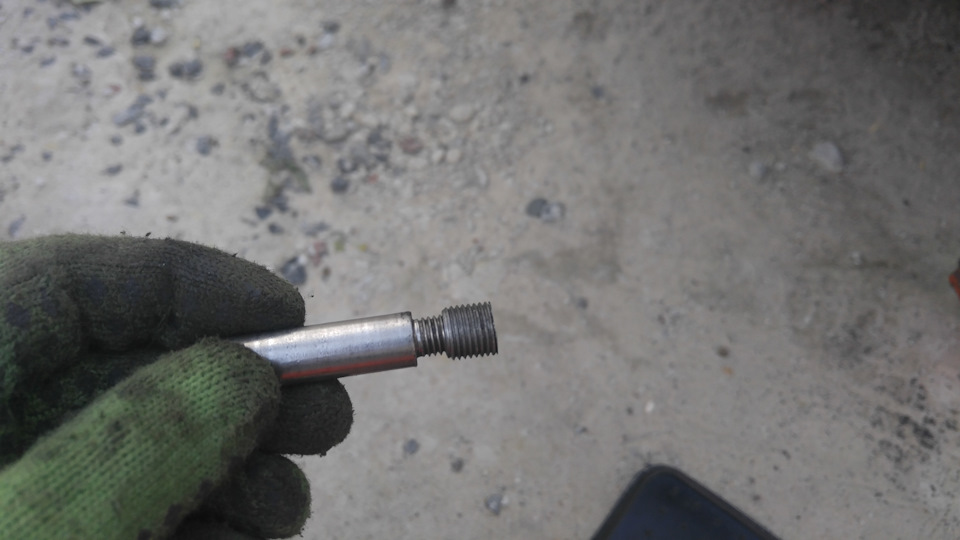

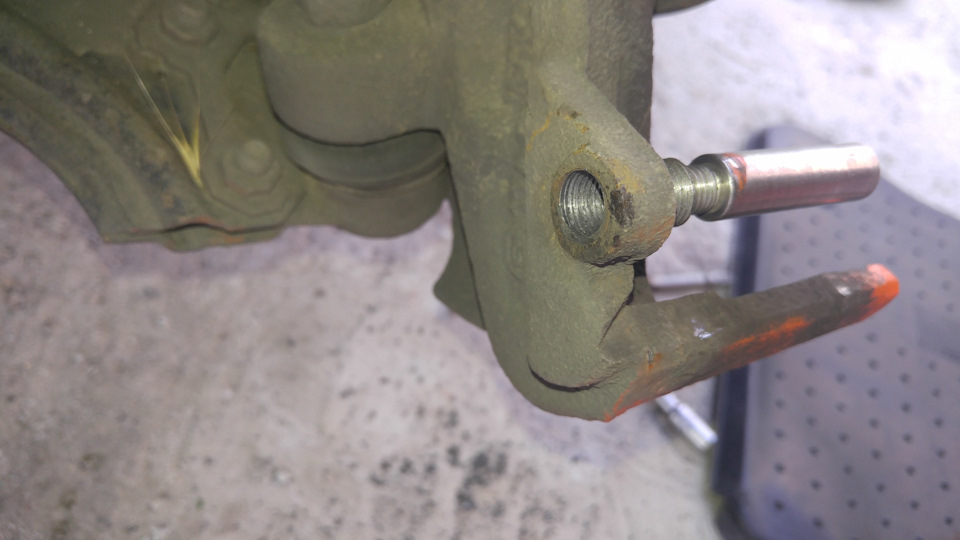

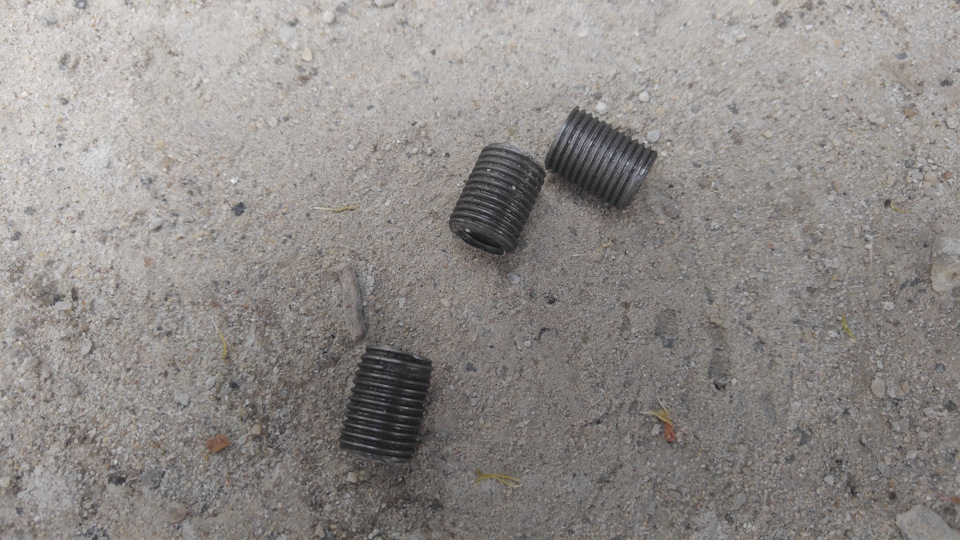

Давно вже (після відвідин чергового говноСТО) почав стукати супорті сильно рипіти гальма . Як виявилося було зірвано різьблення вповоротному кулаку.Так як поворотний кулак стоїть Космос я зваживсяна його ремонт.Далі дивіться все на фотографіях.Інструменти які намзнадобиться:шестигранник для того щоб викрутити напрямну, мітчикина 12 крок 1.25 перший мітчик прохідний другий чистовий . Свердлона 10.7 якщо немає такого свердла то 10.5 У токаря потрібнозамовити втулки з внутрішнім різьбленням на 9 крок 1.25 і зовнішнєрізьблення на 12 крок 1.25. Вони трохи довші, ніж нам потрібно, тому трохи їх різати довелося трохи накручуємо її на напрямну іобрізаємо, а головне не пошкодити різьблення на направляючій. Далівисвердлити дірку свердлом і нарізаєте нове різьблення До кінцятобто наскрізь різьблення можна не нарізати Залишіть паруміліметрів не нарізаного різьблення. Далі наживляємо втулку нанаправляючу і все разом вкручуємо в поворотний кулак потім потрібновикрутити напрямну і все готово. Ось що має вийти. Найголовнішеколи свердлите і нарізаєте різьблення робити це все рівно безнахилів дриля і мечика. Ну а далі збираєте Все у зворотномупорядку.

Коментарі12

DEN-XAPbKoB16 бер. 2019 р.

Кулак не знімав? На машині ремонтував? Мітчиком нарізав зсередини чи зовні наскрізь?

Sanya063316 бер. 2019 р.

Ні не знімав .різав зсередини .головне рівно вганяти мітчик, а то потім можуть проблемки бути

DEN-XAPbKoB16 бер. 2019 р.

А зсередини місця мало начебто, кермо вивертав? Локер захист знімав?

Sanya063316 бер. 2019 р.

Вивертав. Ні не знімав.

David000011 лип. 2017 р.

Мені в кулаку нарізали різьблення 11.5 з кроком 1.25 і наварили на рідні направляючі. Хвороба у багатьох. На гольфах така ж система, але не викрашується різьблення

DoctorWax25 черв. 2017 р.

Красава гарна робота!

Hita214125 черв. 2017 р.

Тож нещодавно займався подібним. Тільки розсвердлював свердлом 10мм нарізав різьблення 1.25 мечикам.Т.к. батько токарем працює зробили втулку на кінці її під ключ виточили, посадив на різьбовий герметик. Після цього начпл збирати і вкрутив в неї треб...

Berymor25 черв. 2017 р.

ще б знайти мітчик на 9))) рідкісна річ,

Sanya063325 черв. 2017 р.

А навіщо він тобі! Я думаю у токаря є він!

Asterra25 черв. 2017 р.

ну у токаря з роботи точно немає, ходові є а ось такі рідкісні ми не використовуємо, тому і немає

Sanya063325 черв. 2017 р.

Ну тоді тільки шукати на ринку! У нас у місті бачив!

Asterra25 черв. 2017 р.

різцем нехай ріже, я собі робив. На М9 мітчик рідкість, у нас в інструментальному виробництві єдиний був
