І так дорогі товариші, дозвольте уявити вам плід моїх творіньдовжиною на місяць. Давно подумував реалізувати на славі, і осьВалера прийшов твій час))
Оптитрон мені давно знайом)) проходили на Джильці.Там булопростіше, світлодіоди були із заводу.Тут же все з "0".І так першачастина моєї історії підсвітка шкали і стрілок.
Почалося все з мороку чи як не повинно бути))

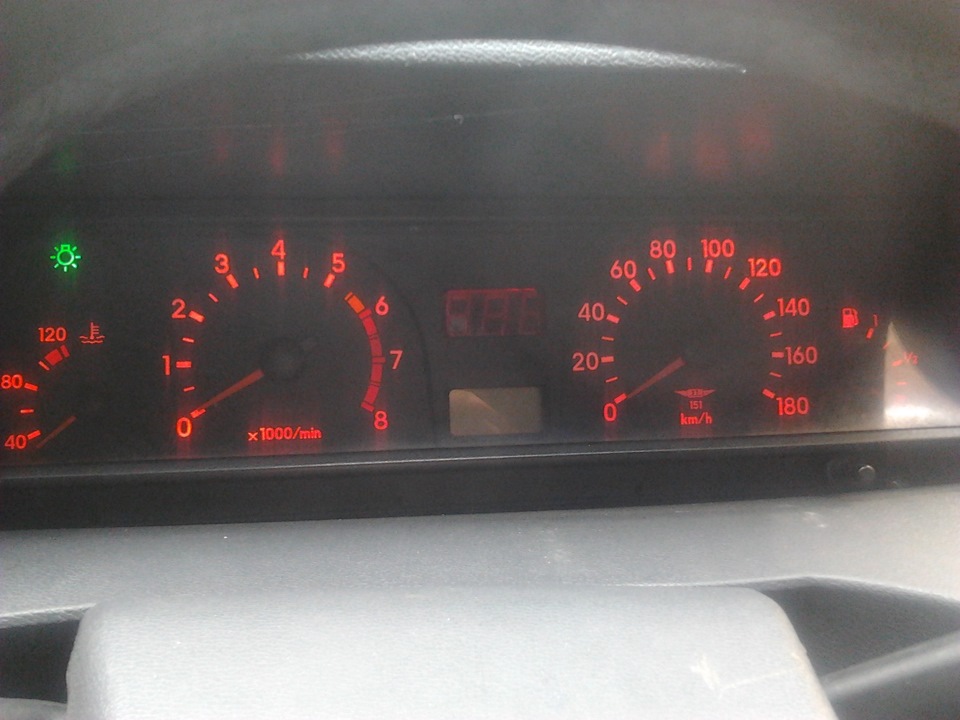

Було

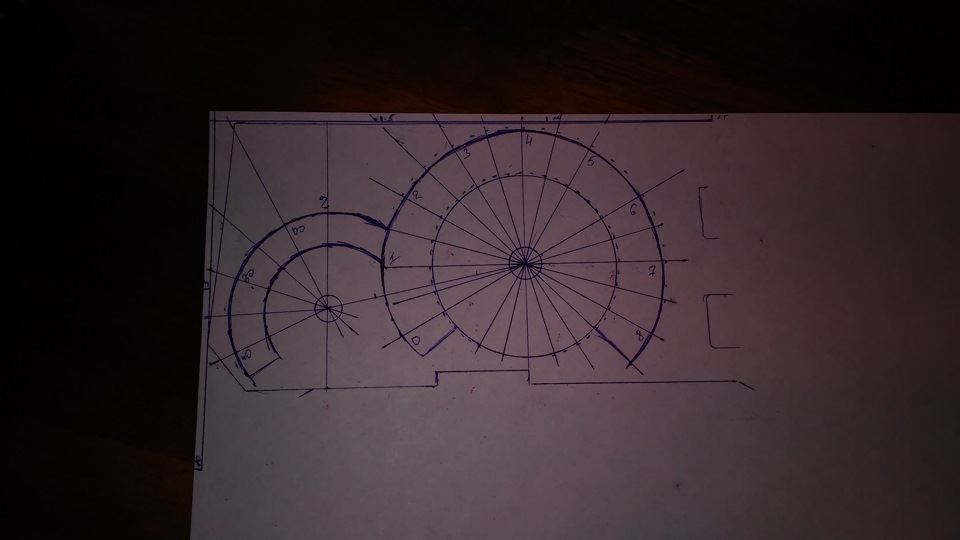

Ідею зобразив на папері

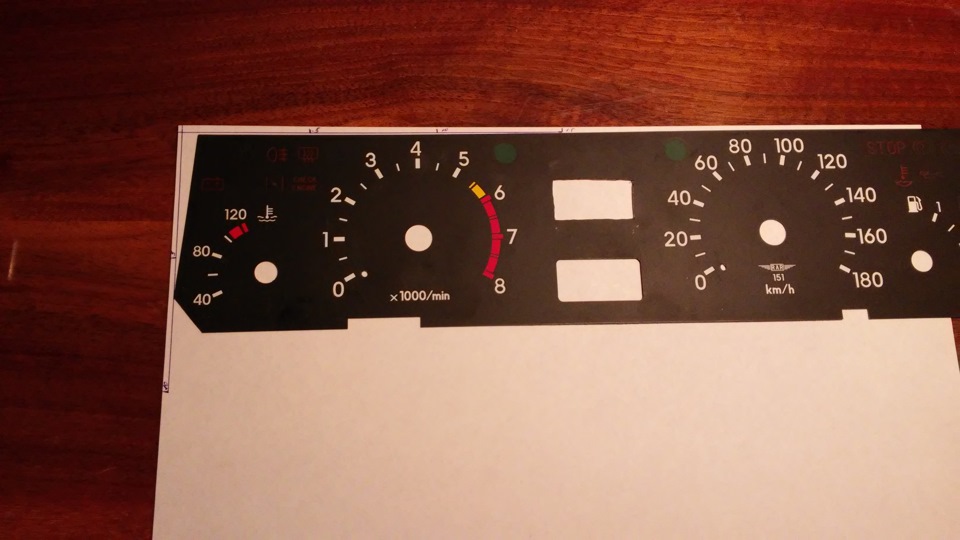

Так має бути бути

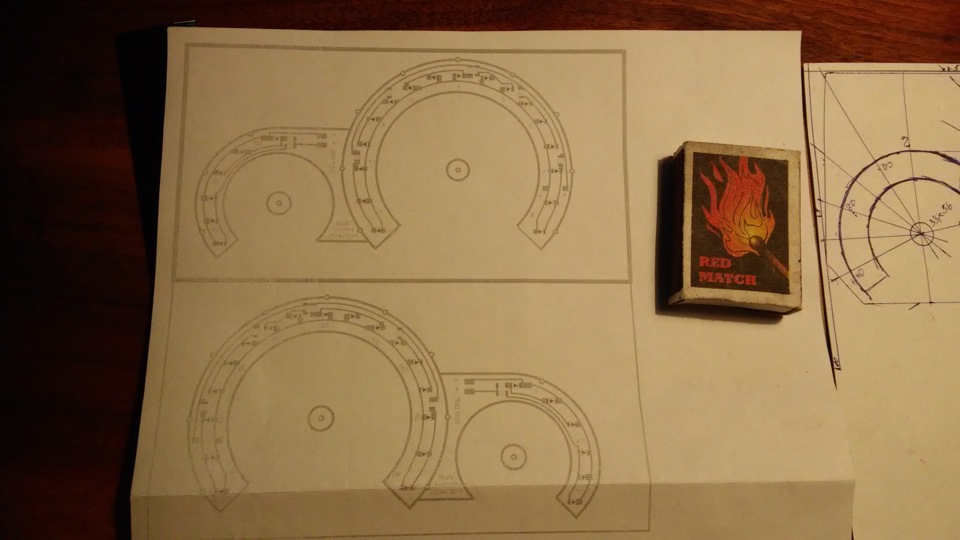

Пробна роздруківка

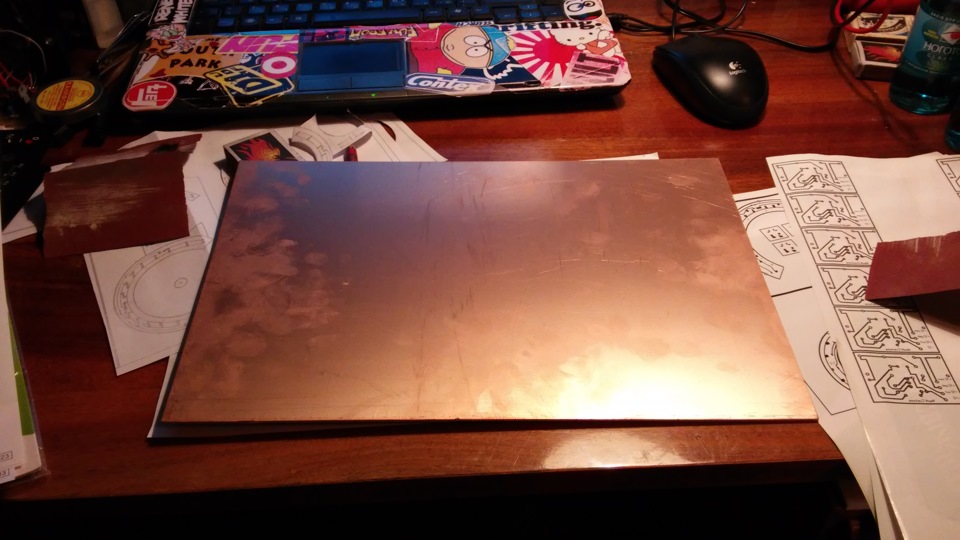

оліт
Травив за принципом ЛУТ
Витруєна
Випилюємо тільки те що потрібно))
Використовував світлодіоди:49шт SMD 3528 White та 12шт SMD 3528Blue
Розпаюємо світлодіоди та резистори
Ліво
Право
Як же без підпису
Приклеїв на термо клей
Пофарбував стрілки в синій
Зібрав
Вивів дроти
Виглядає норм.Погано фоток не передає реального мого виду)p>
Поки все, продовження слідує… Всім Світу…
Стало мого тру))
