Замінив приладову панель без тахометра на панель приладів зтахометром. Робив за заводською схемою, для цього необхідно:

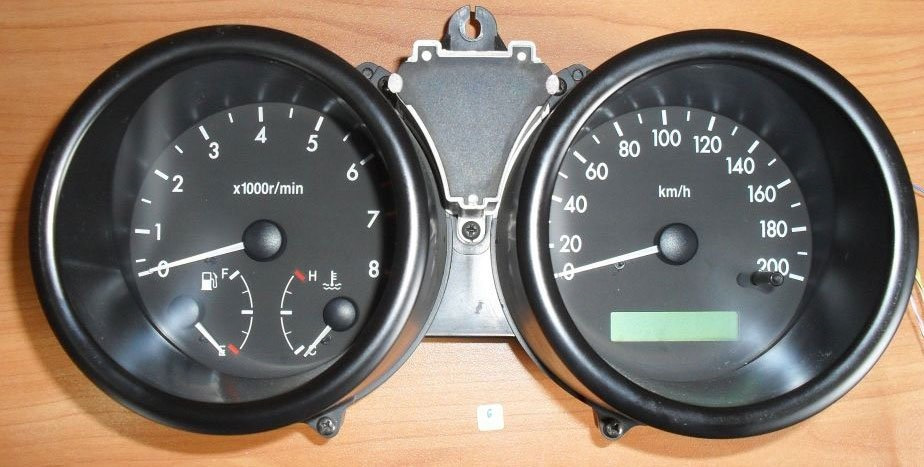

1. Приладова панель з тахометром (1 шт.) .

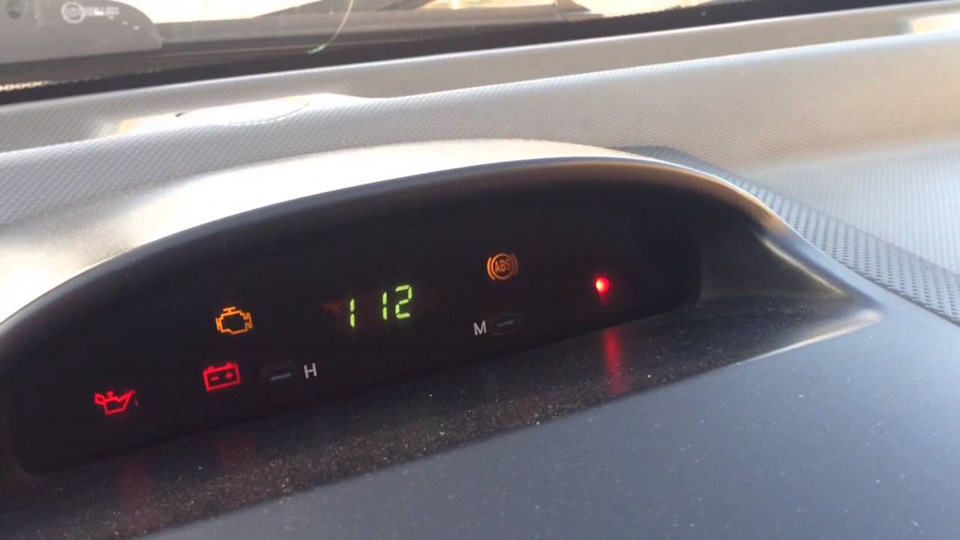

2. Годинник з індикацією (1 шт.). (1 шт.).
4. Клема для роз'єму годинника (8 шт.). 5. Провід (9 метрів).
6. ПВХ ізоляційна трубка (2 метри). Знімаємо приладку безтахометра, підключаємо роз'єм до приладової панелі з тахометром, перевіряємо що працює:
— спідометр;
— одометр;
— покажчик палива;
— покажчик температури ОЖ .
Як бачимо не працює:
— тахометр;
— значки індикації стані автомобіля.

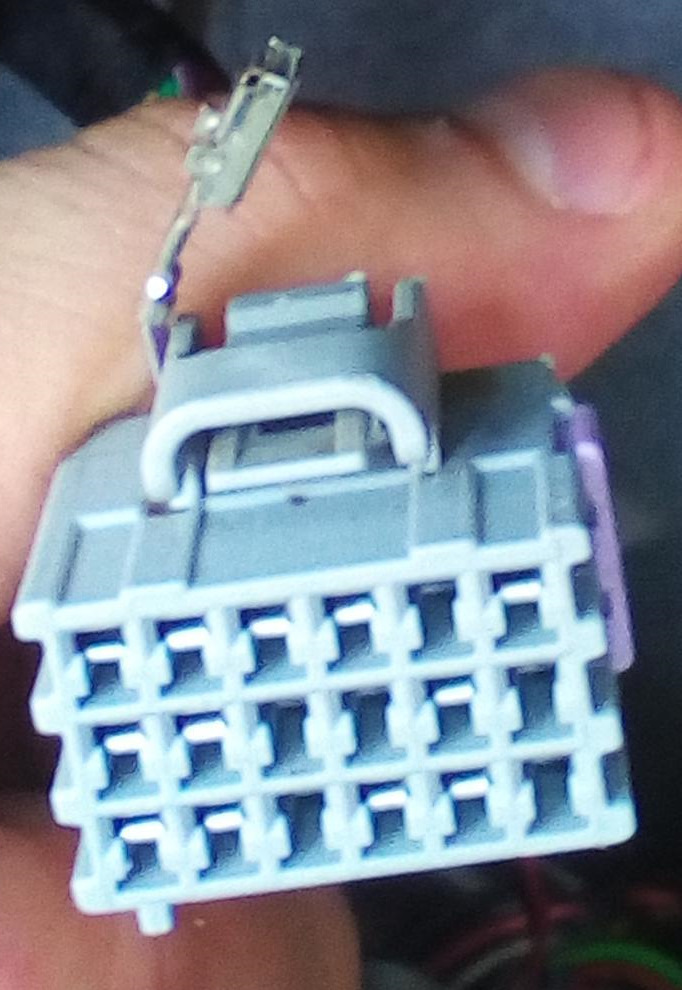

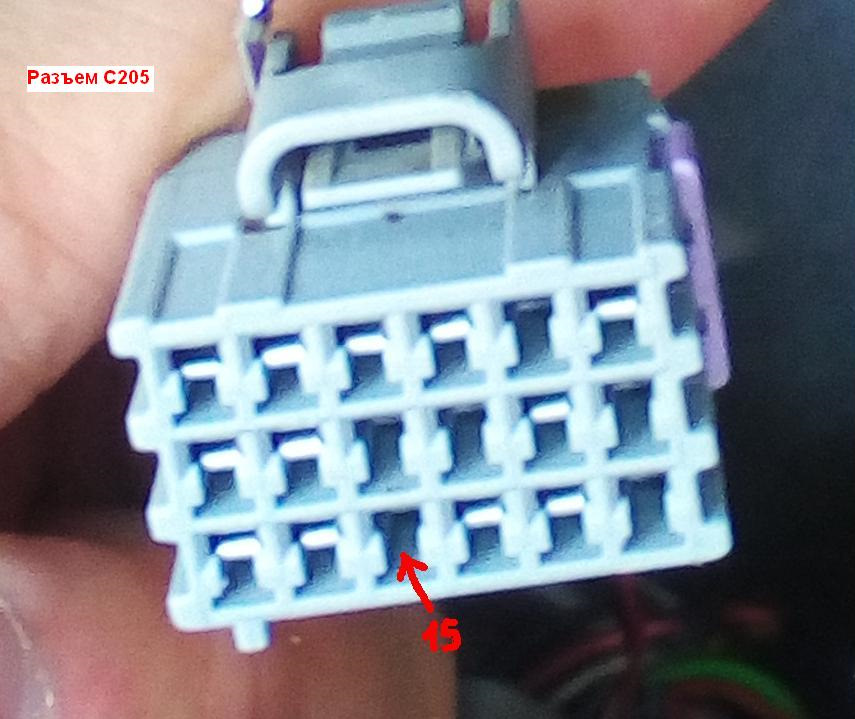

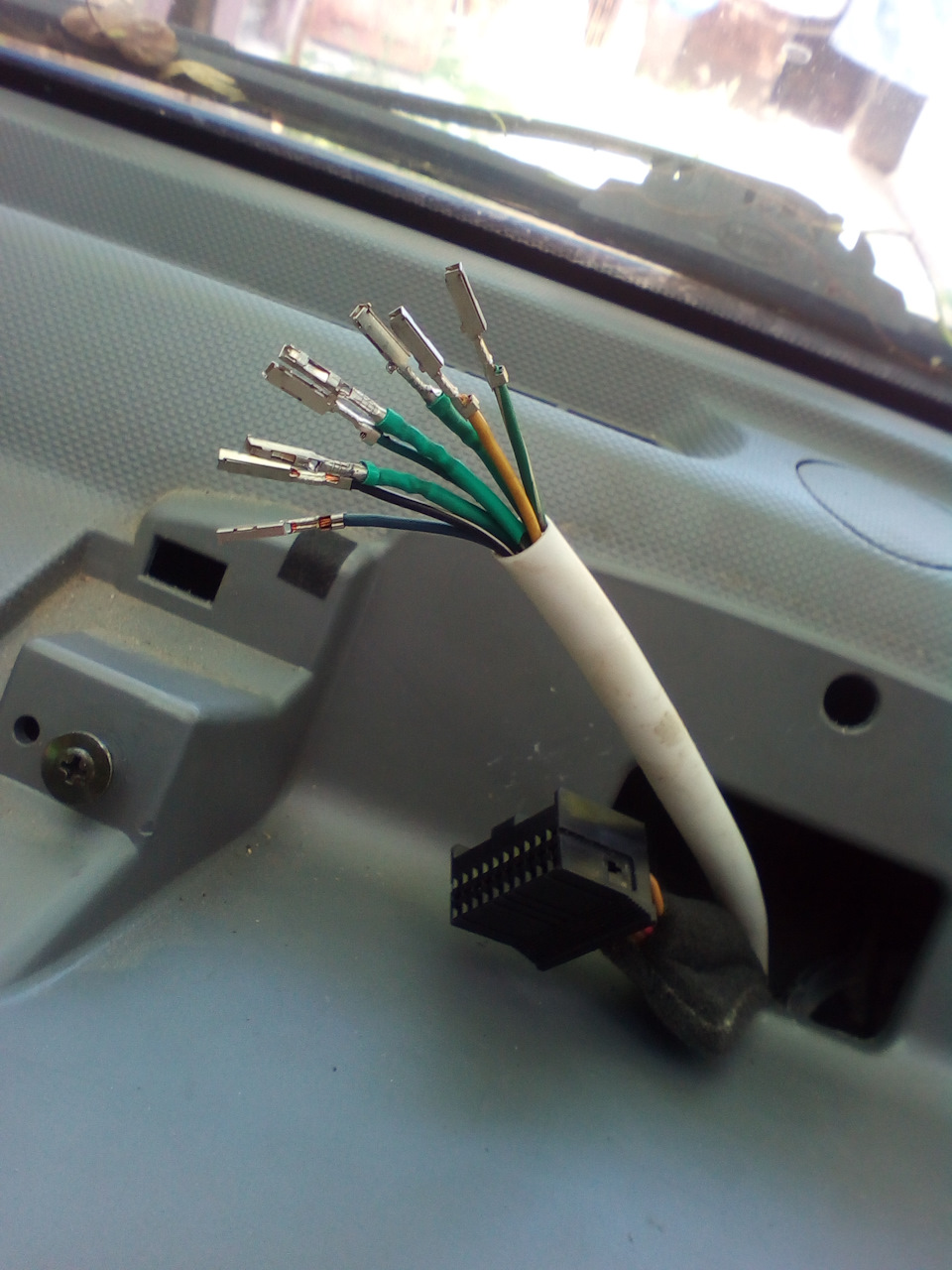

< br> В ЕБУ HV-240 сигнал тахометра знаходиться на ніжці 9роз'єму В (чорний), провід від нього тягнути не потрібно, він є.зчеплення) до ніжки 3 роз'єми приладової панелі. Для підключеннязначків індикації в годиннику відрізаємо необхідні дроти відроз'єму приладової панелі і тягнемо їх до роз'єму годинника згідносхеми. Клеми роз'ємів С205, приладової панелі та годинниківрізні.
Коментарі20
Шановний, підкажи будь ласка як клеми називаються від фішок яка йде від ЕБУ і до годинника? Окремо не зміг знайти (а косу як накладно купувати.
я до годинника тільки підключив дроти від приладки, а від старого годинника з роз'єму щось треба підключати до нового годинника?
щось не виходить, по-перше не зрозумію що за контакт drl на схемі з годинником куди підключати інший кінець drl . провів дроти від приладки до годинника, годинник не світить нічого .
походу не сильно ходова деталь
На розбірках їх повно. Подзвони цьому, Роман із Дніпра, 0970017032.
підкажіть номер за яким шукати годинник з індикацією або де купити . надіслали з розбирання, а виявилося звичайний годинник (
Щодо номера не скажу, на розбиранні сказав, що потрібний годинник з машини, де є тахометр.
жду годинник і в бій)
Правильне рішення.
супер давно хотів тахометр
цікаво, кручена пара впорається? замість пучка з 8 проводівні підкажете назву клеми для годинника?
Здрастуйте, будь ласка підкажіть артикул годинника з індикацією!
Я на розбиранні брав.
Я на розбиранні питаю, він кажуть не знаємо які. У нашому місті немає розбірки. Дзвониш, потрапляєш на менаджера а вони не знають.
А є опис схеми роз'ємів?
Підкажіть, будь ласка. Як зняти панель яка з годинником? Перегоріли лампочки які біля годинника.
Від'єднуємо від акумулятора масу. Акуратно піддаємо викруткою і знімаємо ліву декоративну накладку панелі приладів. виймаємо годинник. Від'єднуємо роз'єм.
Підкажіть, клеми для роз'єму (4 фото) де брали, на розбірках чи може їсти артикул?
На розбиранні, артикула не знаю.
Молодець! І який тепер пробіг?))
