Учора в пості Нові індикатори на панелі приладів. Обіцявподілиться своїм досвідом встановлення датчика низького рівнярідини омивача.

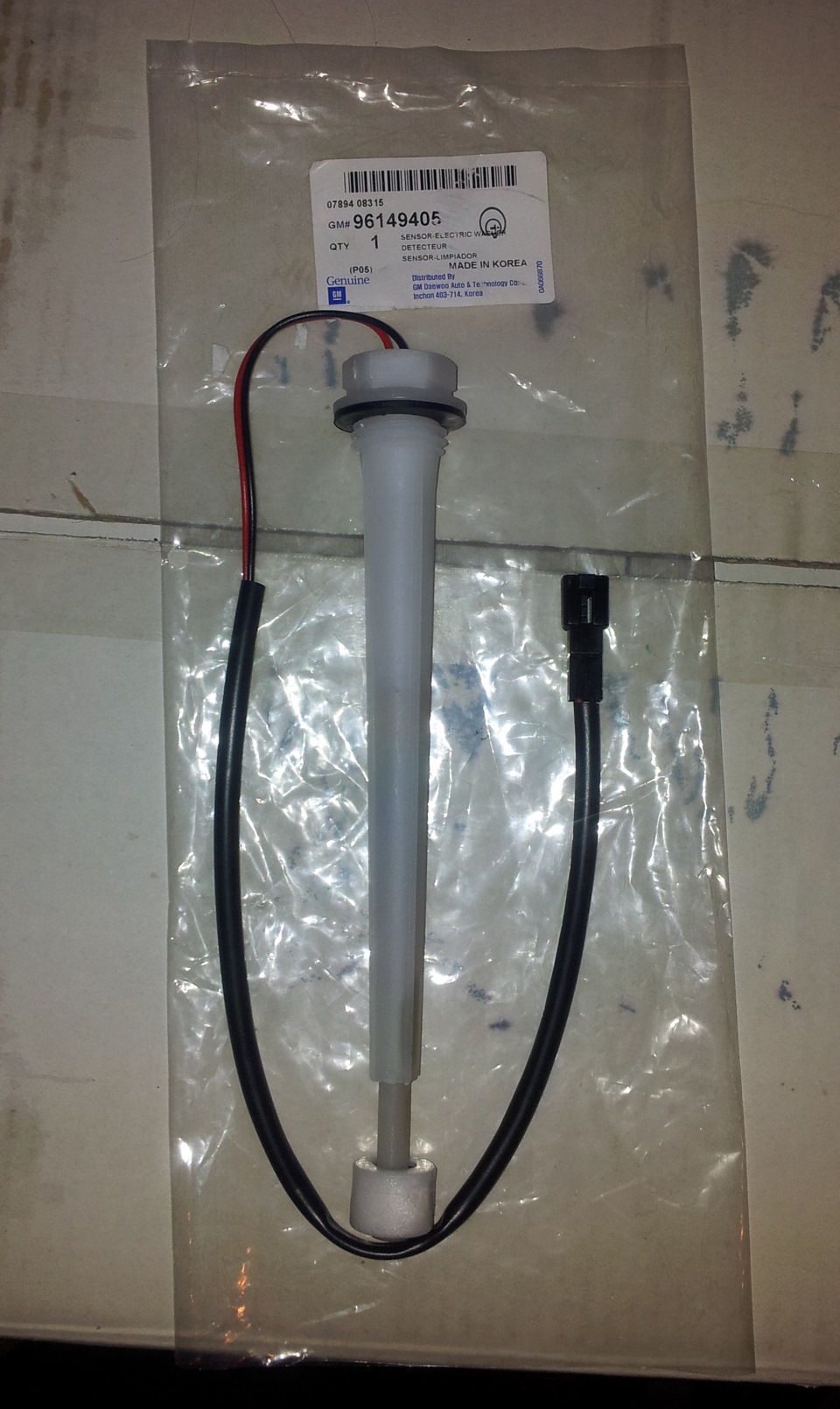

З/ч і матеріали:Датчик низького рівня рідини омивача - GM 96149405.Оригінал, ставиться в стоку на Нексію.
Гофра
Червоний провід 0, 5 кв. Мм
Чорний провід 0, 5 кв.Мм
Герметичний 2-контактний роз'єм

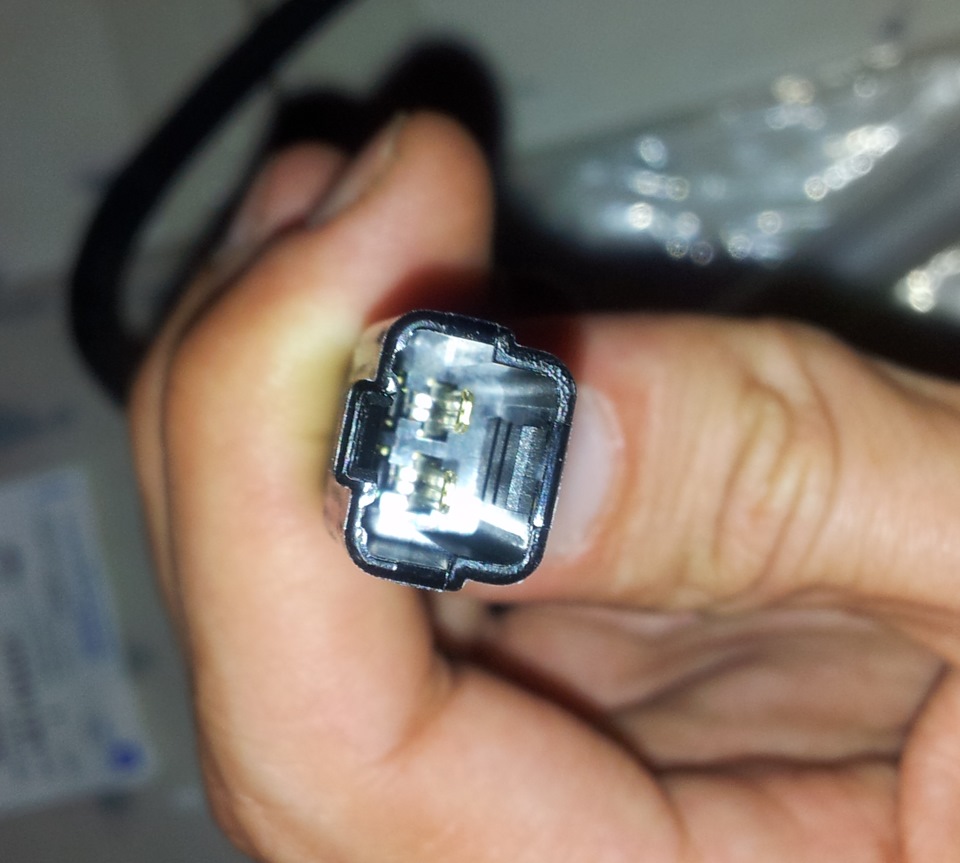

Стоковий роз'єм датчика виглядає так:Як бачите, повністю ідентичнийроз'єму стокових дверних пищалок, тільки колір чорний.

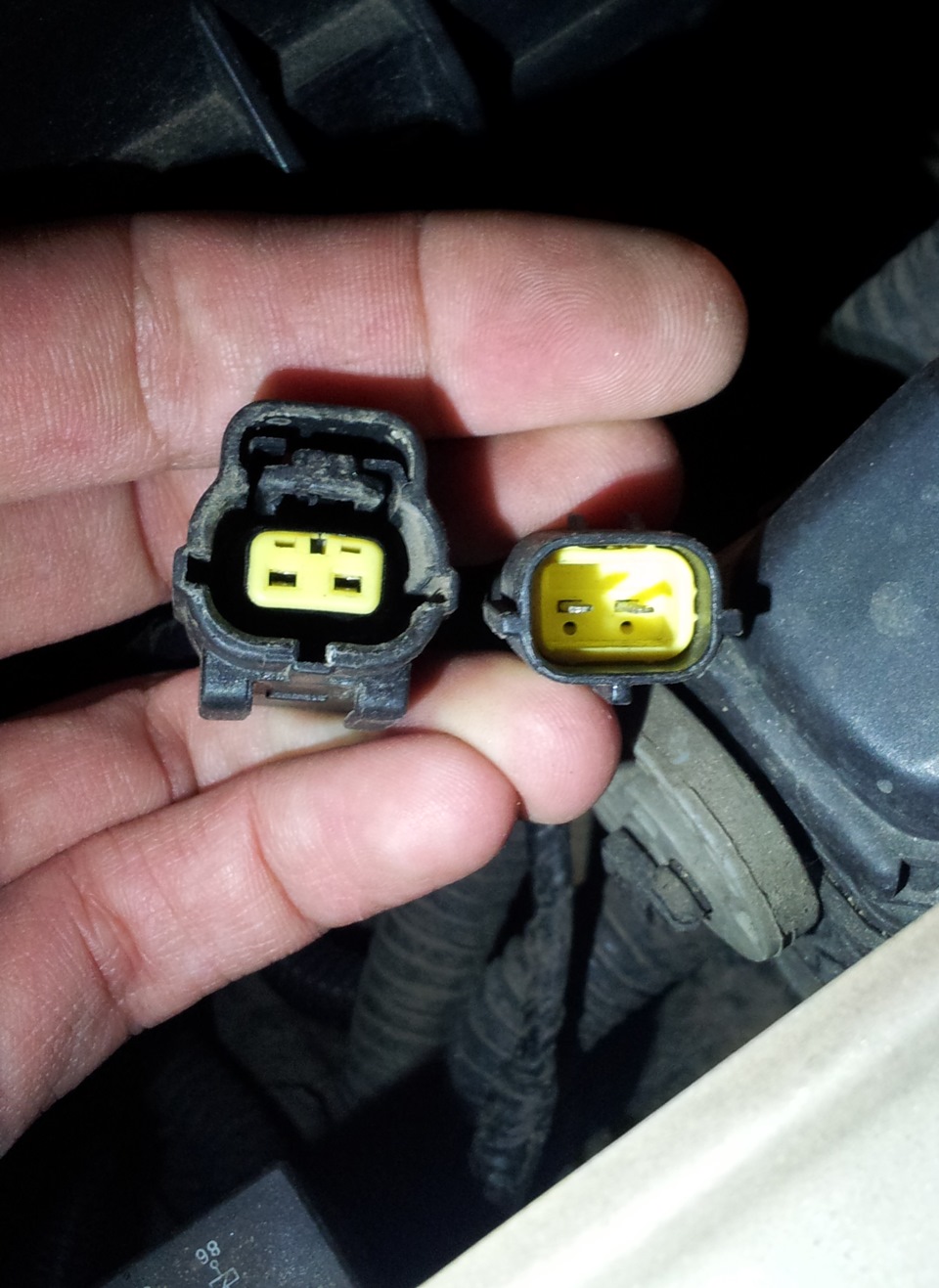

Шукати до нього частину у відповідь мені дуже не хотілося. Наавторинку герметичний 2-піновий роз'єм під обтиск:

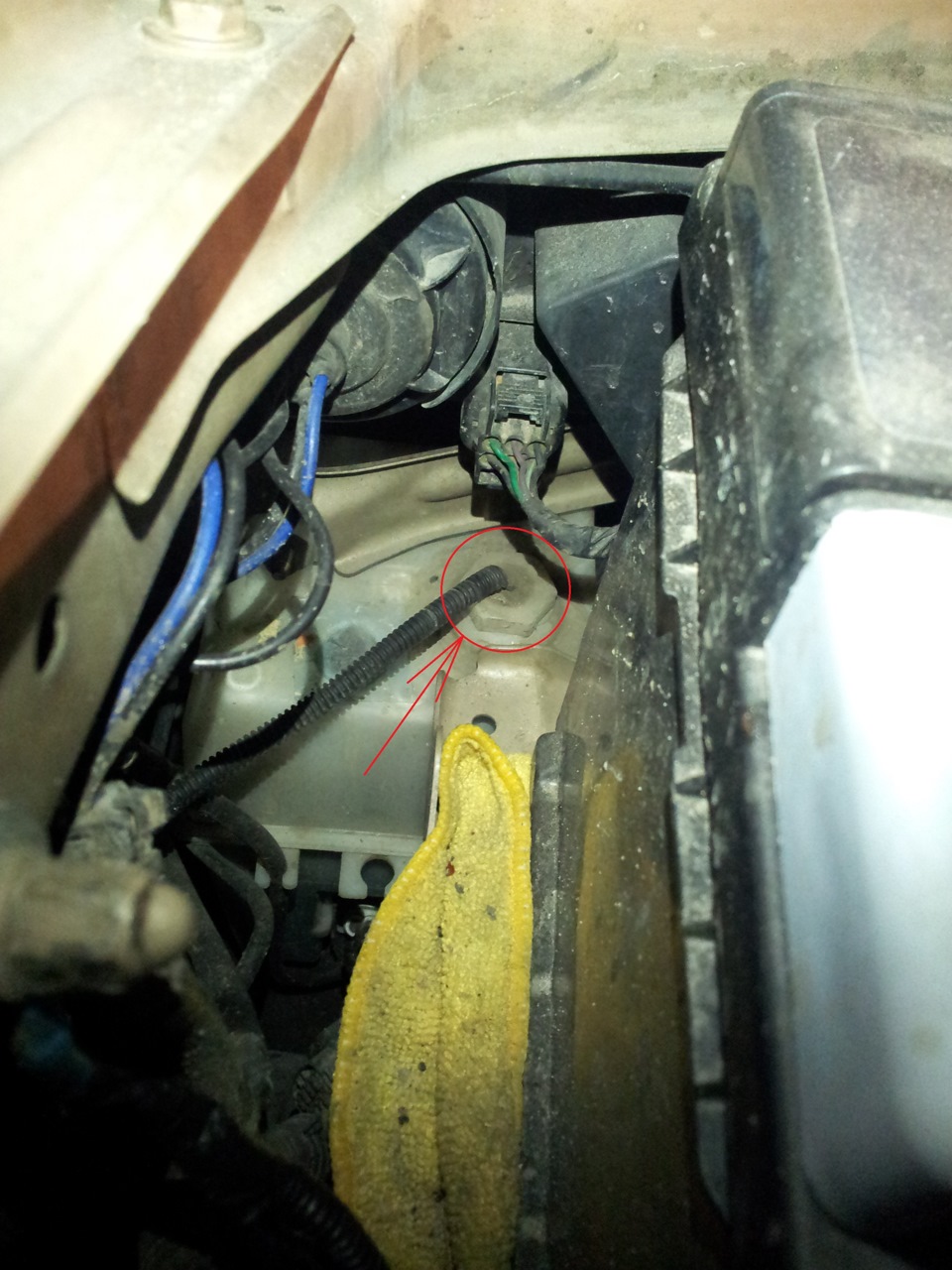

Червоний провід пустив під крилом у салон, до прибирання.

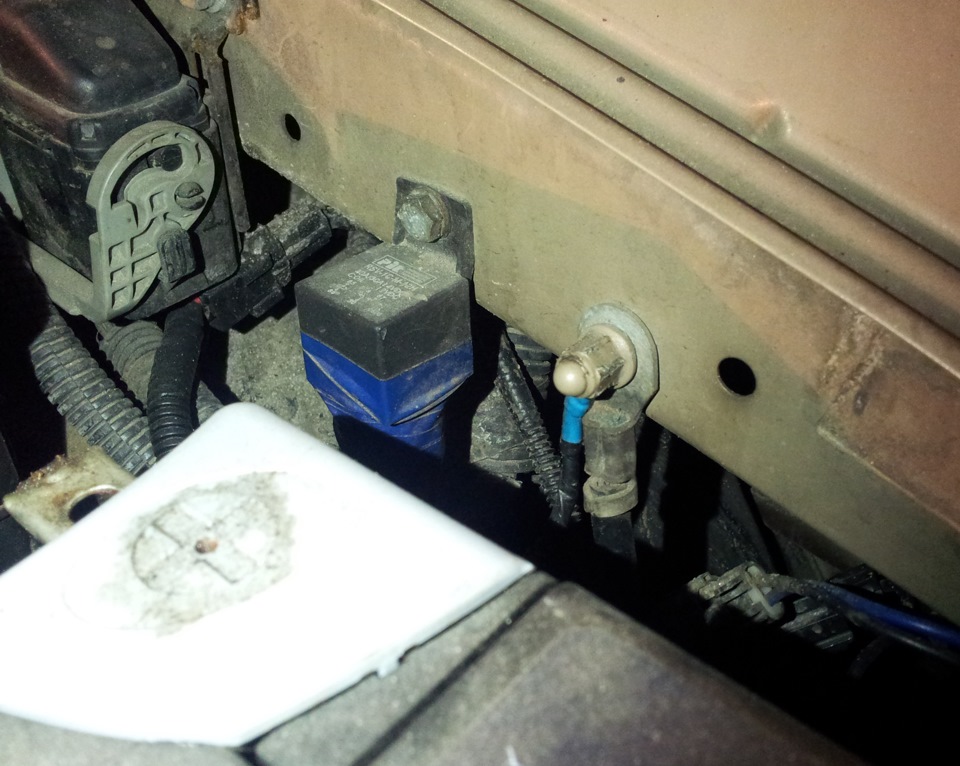

Чорний прикрутив до масового болта на лівому крилі, біляакумулятора:
Так я отримав керуючий мінус для індикатора. Бачка вертикально Дляцього необхідно просвердлити у верхній стінці отвір діаметромблизько 23 мм. Свердлив пером по дереву.
Місце установки:
Можна ставити тільки туди.
а. Щоб датчик не вперся в окуляр при встановленні бачка намісце.
б. Верхня стінка всередині має ребра жорсткості висотою близько 3-5см. Необхідно потрапити між ними. Сам датчик з натягомзагвинчується різьбленням у цей отвір. Сідає досить щільно, але япро всяк випадок обмазав його зовні силіконовим герметом. Всерединіцього датчика внизу стоїть геркон. Зовні одягнена пінопластоваобойма з магнітом. Коли рівень рідини знижується, поплавецьопускається, геркон замикається, з'єднуючи червоний та чорнийпровід. Таким чином, на червоному з'являється мінус. Ну чи плюс, якщо на чорний подати 12В. Тобто. Це звичайний вимикач. За моїмипопередніми оцінками індикатор запалюється при залишку близько 800мл. Думаю, досить вдалий поріг спрацьовування.
Коментарі15
Купив Лачетті, думав у мене датчик омивача зламаний, тому що до цього була нексія, а до неї ваз 2110, і на них обох ці датчики були. Ось уже не очікував від лачетті відсутності такого простого датчика.
Таке не можна терпіти - продавай її швидше ...
Підкажи яка довжина цього датчика, хочу собі, але ось думаю влізе мені чи ні, висота мого бачка в районі 15 см
на жаль, не знаю.з.ы. районі.
Ой вибачте, описка)) Чесно я російську знаю добре (харашо)) )))
Ось ну доля ставити цей датчик із заводу?!)))
а на хетч встановлений такий самий бачок омивача? не знаєш?
Наскільки пам'ятаю, відмінності лише у насосах.
Я не зрозумів а який знак на приладці буде показувати мінімальний рівень? Або його теж окремо десь потрібно виводити?
Ну начебто за посиланням на початку посту все розписано... Не?
корисна річ. а то вічно дивишся через бампер)
Та добре, прямий через бампер ... ))) Я зазвичай їздив до упору - поки не закінчиться ...
ну так, щоб не протикати коли закінчиться доводиться заглядати.
ось воно че. у мене на ланосі біля бачка омивача бовтався схожий роз'єм, я всю голову зламав, думаючи навіщо він. Походу він у проводку закладений із заводу. Може і в лачетті є, не дивився?
У лачі точно така штука із заводу не передбачена. У ланосі начебто таким теж не пахло... Судячи з лачу, можу сказати, що, мабуть, цей роз'єм для хетчу. Проводка уніфікована, а підключають той роз'єм, який потрібен для конкретного кузова - у хетча/ваг...
