Ще при впровадженні сенсора для відкриття багажника, я задумавсяпро те, що бажано якось контролювати стан ЦЗ. Оскільки іноді язабував закрити замок.
"вважаю, що така індикація в будь-якому випадку корисна. У багатьохмашинах вона реалізована в стоку. А з установкою сенсора цяіндикація стає мало не необхідністю."

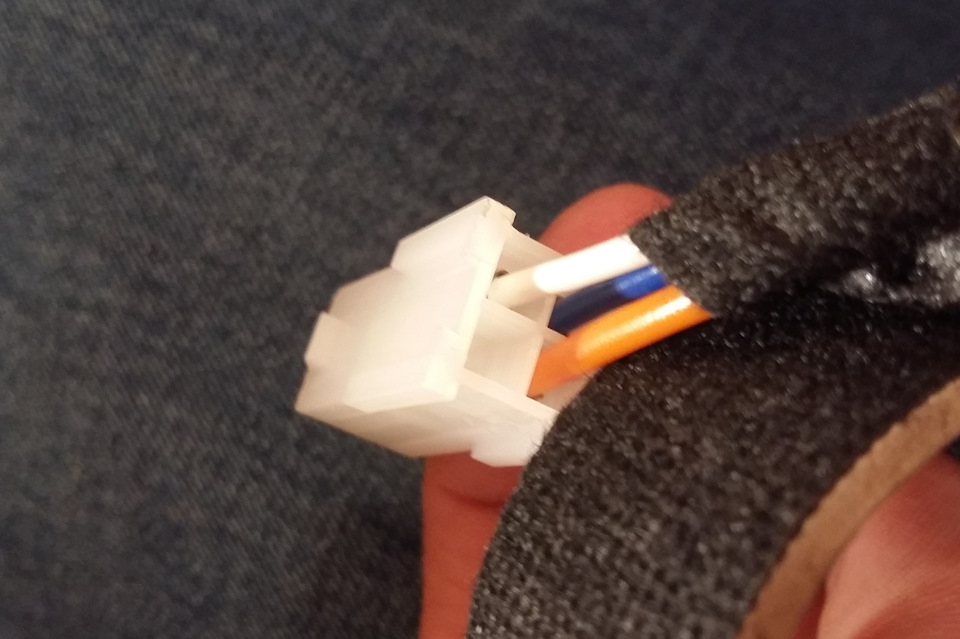

Технічна реалізація у мене народилася відразу ж. Від модулявідключення сенсора в блоці ЦЗ, я одразу ж простяг ще 2 дроти дляцієї індикації.Там на фото видно додатковий роз'єм MF-4 у блоку ЦЗ, але в і йшлося тільки про помаранчевий провід, який пішов у кришкубагажника на живлення сенсора (зараз він залишився не при справахчерез інший модуль живлення сенсора, який тепер і встановлений віншому місці.) А там є ще синій і білий дроти…
Додатковий роз'єм блоку ЦЗ
Найбільш ідеальним місцем для цього індикатора я порахував годинник— там уже підготовлено місце для індикатора відключенняпасажирського ПБ, який практично у всіх машинах невстановлений.

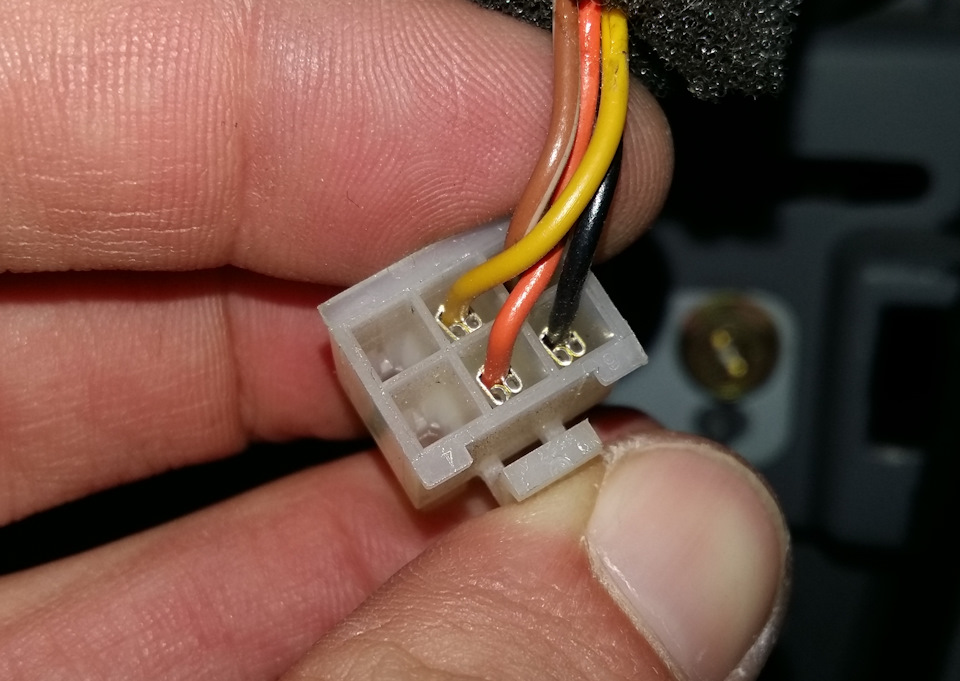

У роз'ємі годинника вільні 2 піна. Один у принципі невикористовується, другий виробником мав на увазі для індикаторавідключення пасажирської ПБ.

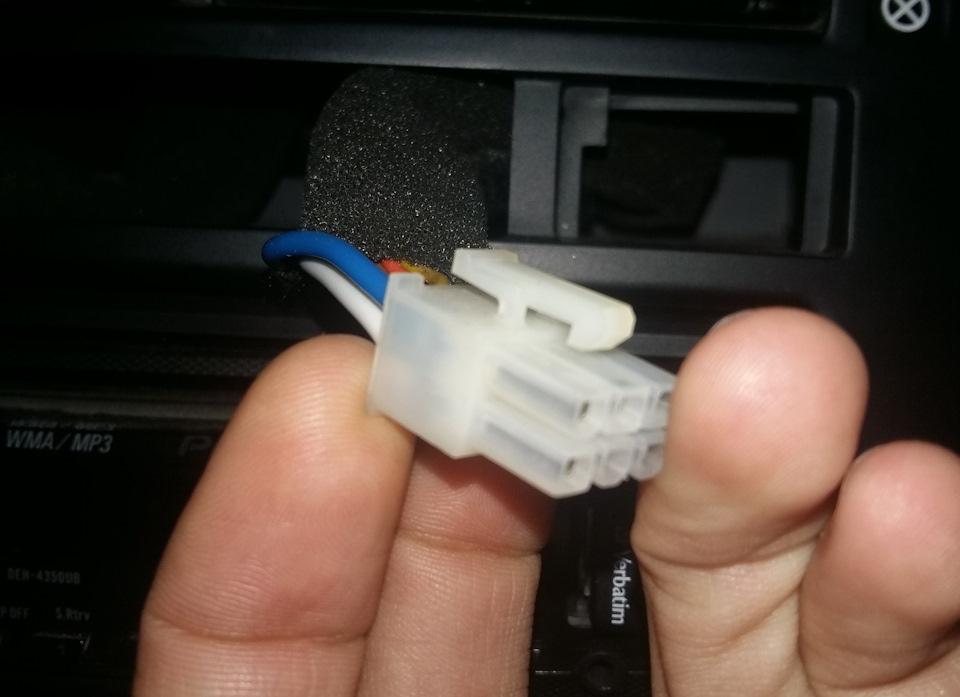

Білий і синій дроти з доп.Роз'єму блоку ЦЗ приходять тепер самесюди:
Залишається тільки реалізація самого індикатора.

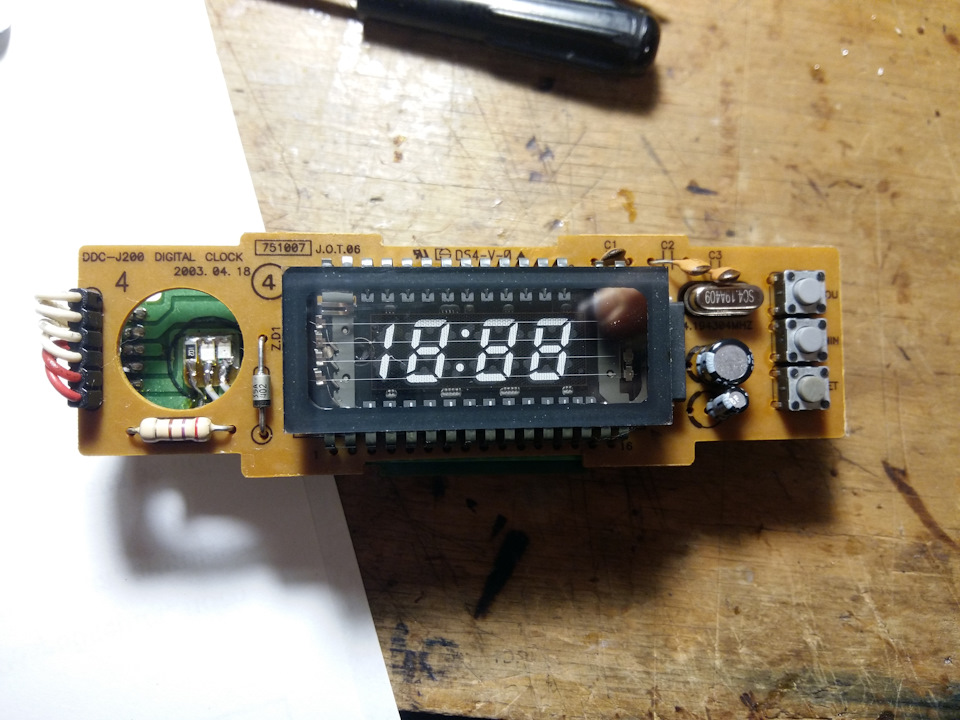

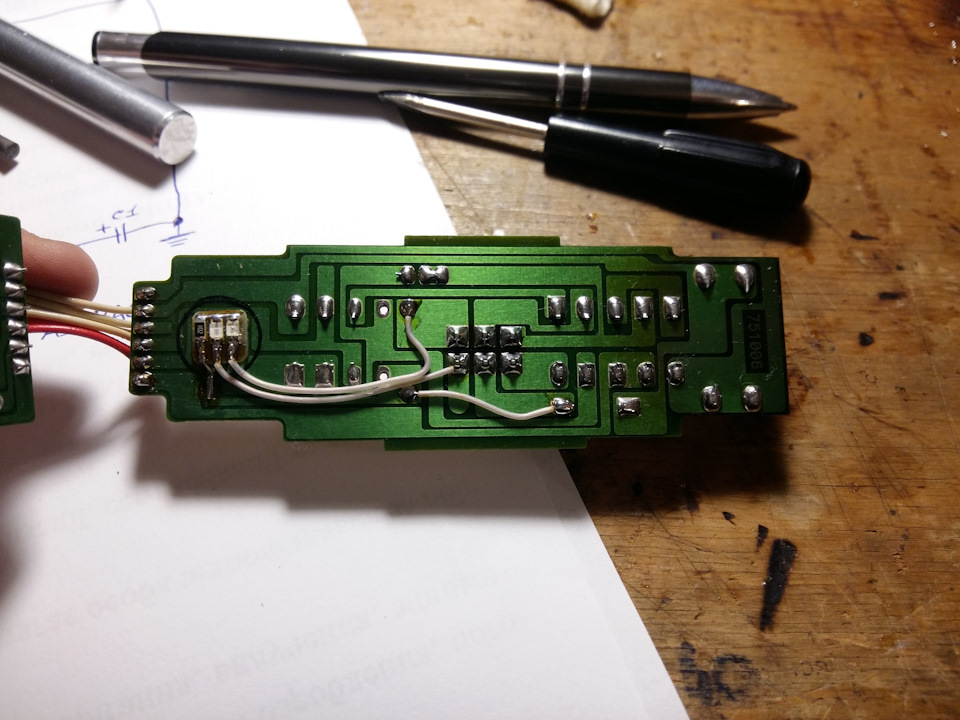

Для цього на платі годинника встановлено 2 світлодіоди. Плюс узятийз Асс, мінуси з дотягнутих до вільних пін проводів:Основне питаннябуло в гарній піктограмі. Тут на допомогу прийшов Артемwinlog — від нього я отримав незамінний підгін —піктограму вирізану з накладки приладки невідомої машини:Артемчег, порятунок ще раз! :)
Попутно на платі годинника були помічені дефекти паяння, аналогічнізагальновідомим у блоці управління кондиціонером:
Згадуючи скарги людей на глюки годинника, я вирішив не простопропаяти плату, а замінити всі діоди. Там використовуютьсянайбанальніші 4007. Відразу, будучи "тут", була приклеєна плівкадля "відбілювання" стічних годинників, люб'язно підігнана РусланомRusLanCk . Дякую. :)
Годинник зібраний, штатна глуха затичка індикатора знята:
Яксь так вийшло:<
ЦЗ відкрито.
ЦЗ закрито.
Коментарі10
Хм…, так і не зрозумів звідки взяти мінуси на леді для індикації…
з кінцевика в замку водійських дверей.
З контактів позначених стрілкою?
Ні, скоріше до сусідньої пари - 4 і 13 у дверному роз'ємі.
Відмінна ідея 👍
Скільки будете брати за реалізацію?)))
?
Я не скільки ))) у мене немає вільних фішок на годиннику, під температуру все зайнято.
Дуже добре вийшло! Ще й двоколірна індикація!
Звичайно, 2-колірна. Інакше втрачається інформативність.
