Всім доброго часу доби, ось вирішив нарешті поставити ліве дзеркалоз автозатемненням, яке було куплено ще рік тому, але зіткнувся зпроблемою, не можу за схемами знайти куди підключати плюс, а кудимінус, може у когось встановлено таке дзеркало, прошу зробитифотки як на прикладах, розбирати дзеркало не треба, тількивідсунути максимально сам дзеркальний елемент.

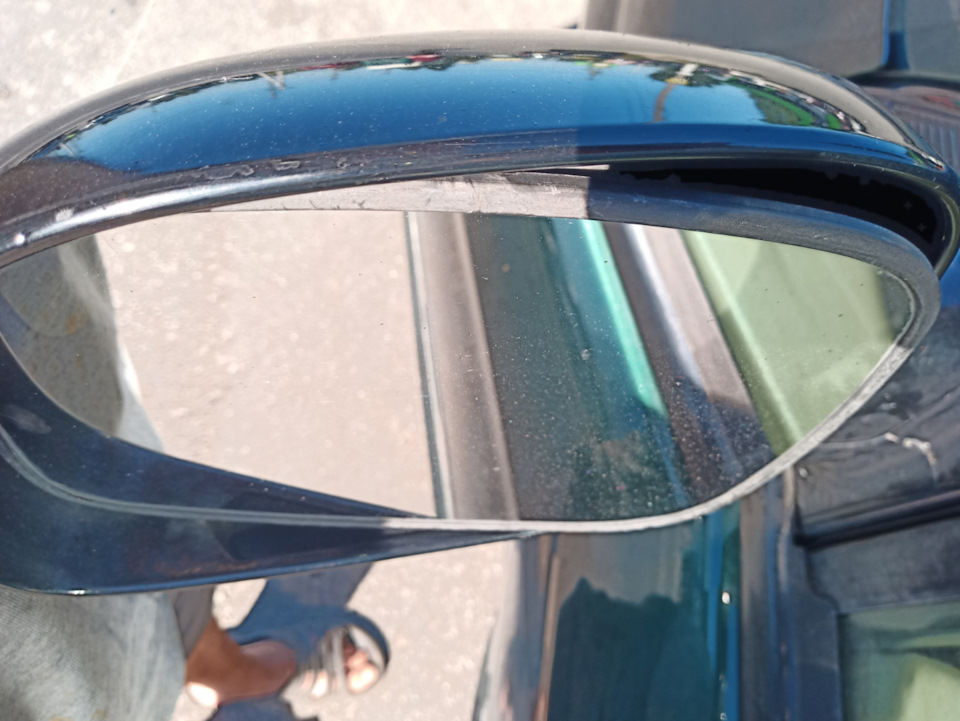

Так відсунути

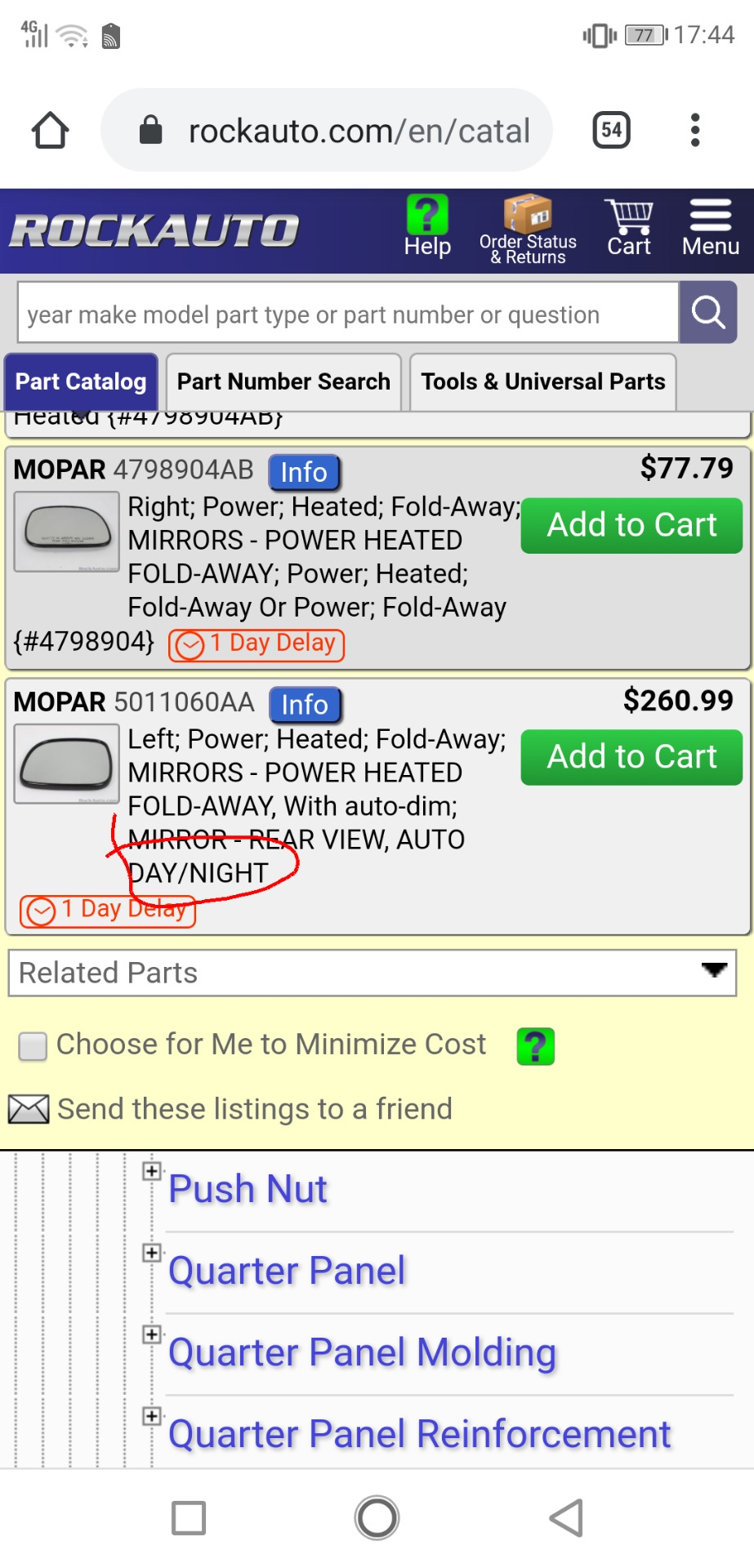

Власне куплений дзеркальний елемент
, на розбірках цей елемент коштує набагато дешевше, але знайтискладно, зважаючи на рідкість.

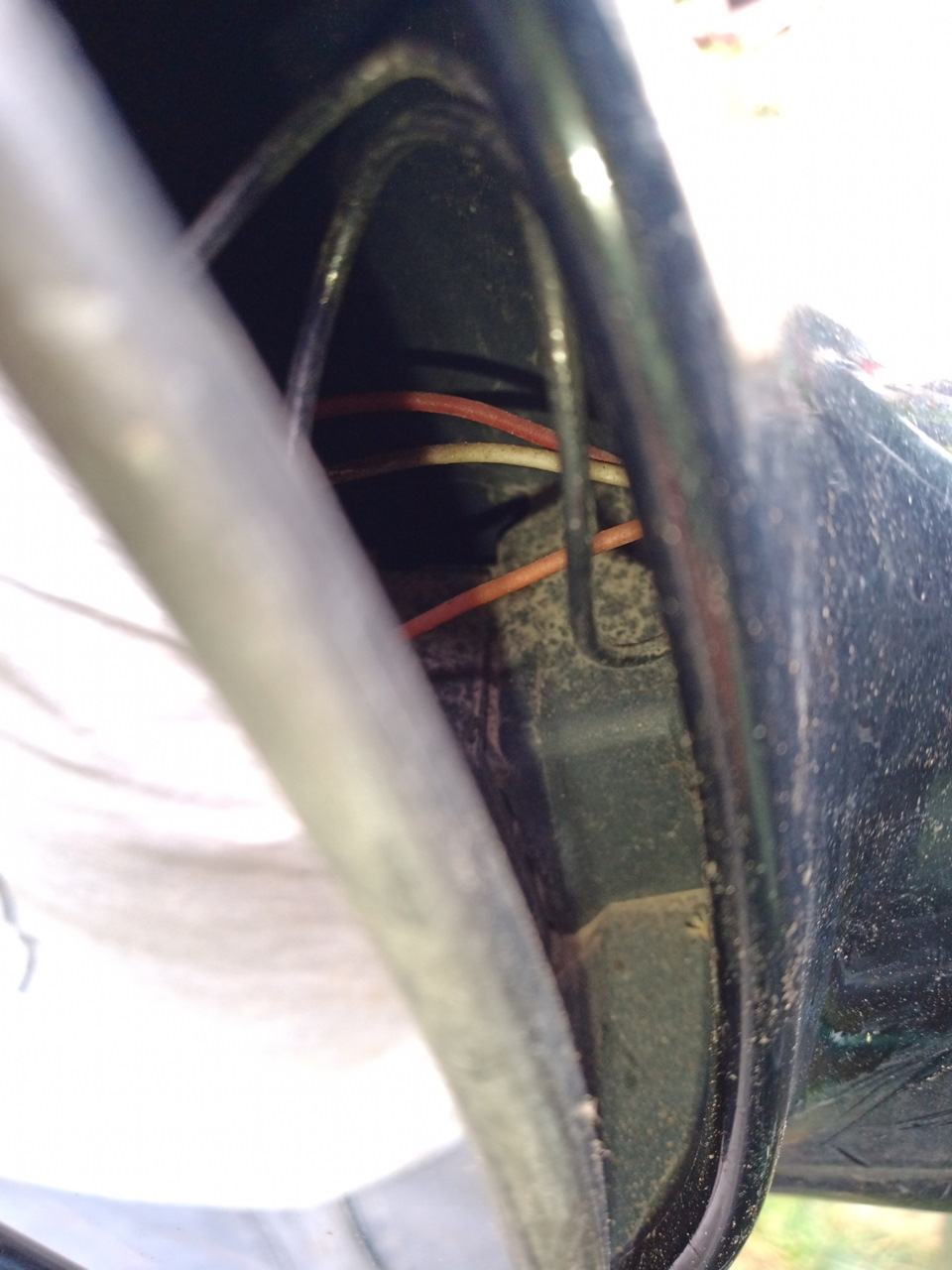

Ось мої дроти, має бути ще мінімум +2 дроти

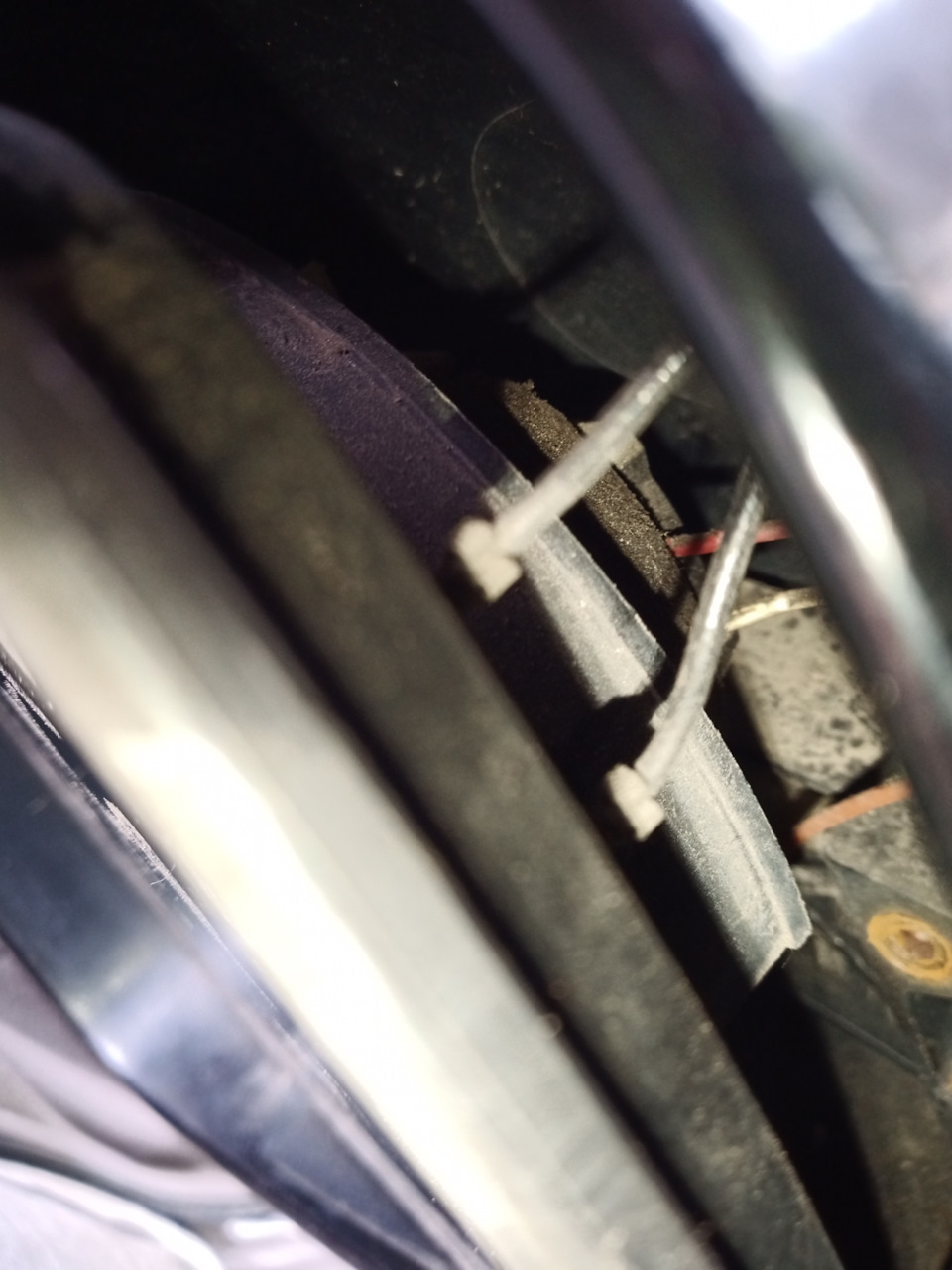

Вигляд ближче

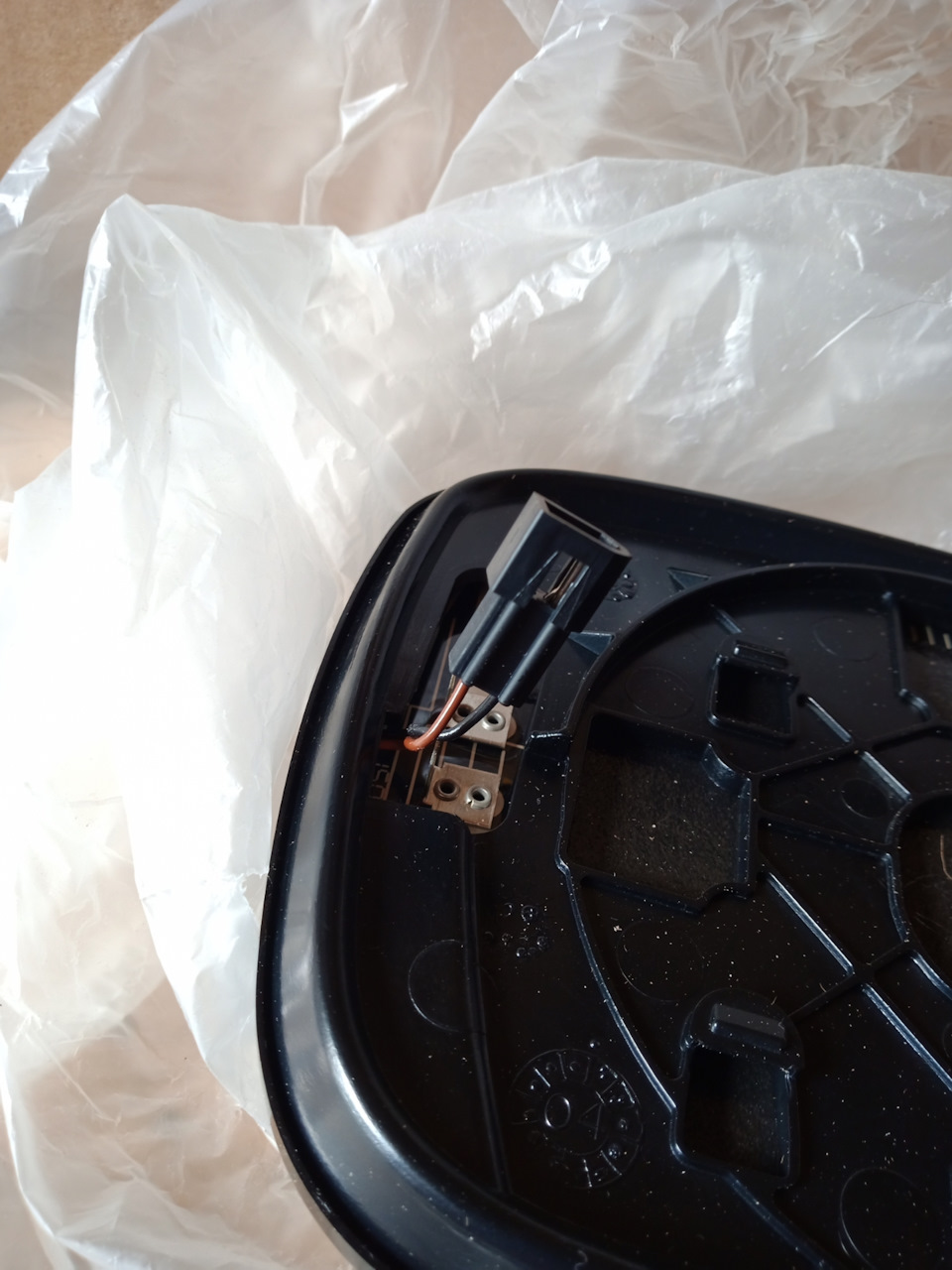

роз'єм ( чорний) який відповідає за автозатемнення
З полюсовкою цього роз'єму і є проблема, на схемі цієї частини невиявив, йдуть тут 2 дроти, чорний і сірий, потрібно зрозуміти куди+, куди -, за логікою звичайно чорний -, але це тільки залогікою
За схемою видно що йде плюс і мінус, але куди? идкт, але роз'ємякий треба встромити до дзеркала відсутня
Схожі записи
Заміна сайлентблоків передніх важелів та кришки коробки
Заміна сайлентблоків передніх важелів та кришки коробки
0
Коментарі7
Яка різниця куди якщо на схемі до роз'єму с312 вказані кольори? блакитний - мінус Автозатемнення - це звичайна жк матриця без картинок. Є напруга - кристали поляризуються і перекривають хід променів світла, немає напруги і все прозоро.
Яке відношення має колір проводів від роз'єму 312 до салонного дзеркала, при визначенні полярності проводів на лівому зовнішньому дзеркальному елементі, я поки не зрозумів хід вашої думки. Ви вказали, що автозатемніння це жк матриця не могли б ви над...
Практичним методом перестановки пінів, горіти там нема чому
Судячи за схемою ліве зовнішнє дзеркало підключається до салонного дзеркала заднього виду, яке теж із затемненням.
Так, так і є, до 4,5 контактів, проблема з роз'ємом самого дзеркала, 5 фото, незнаю як визначити на який контакт подати + а на який мінус
А кольори проводів на схемі нічого не говорять? TN/OR плюс і TN/WT мінус.
Звичайно, тільки до моєї проблеми це не відноситься, ці кольори йдуть від роз'єму дзеркала до роз'єму c200, моє ж питання полюсування від роз'єму дзеркала всередину до самого елемента, повторюся роз'єму з боку машини який повинен встромлятися в дзерк...
