Креслення проставок на задній міст 5*139,7 на 5*108

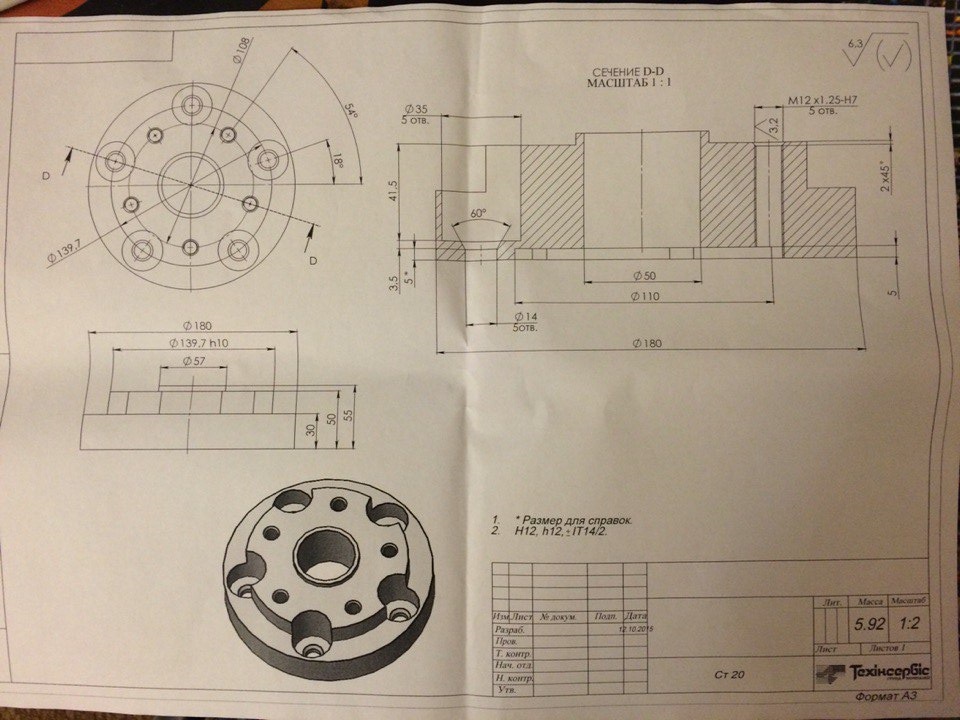

Внаслідок переходу на кульову передню балку від Волги 31105 зрозболтуванням 5 * 108 було прийнято рішення не міняти рідний містГаз 24 - так як він у відмінному стані, а обійтися проставками)))Довго мучився з чужими кресленнями, консультувався з іншимиВолговодами і нарешті накреслив свій варіант))) За моїмикресленнями фахівці з Маминої роботи зробили ось такий чисовийкреслення для передачі токарям на завод для виготовленняпроставок))) Фото самих проставок викладу коли вони будуть готові))) Дякую за увагу))) Ні цвяха, ні жезла)))
Рекомендую ще для полегшення проставки (у мене були 3,5 кг/шт.) на діаметрі десь 106-108 мм зсередини заглибитися мінімум на 30-35 мм, а різьблення для 5х108 і 15-20 мм достатньо!
Це можна доопрацювати вже на готовій деталі! Адже адно все одно на координатно-розточувальний верстат треба ставити під свердловку отворів і нарізку різьблення ... Яка вартість з матеріалом однієї виходить? Чи можна замовити у вас діаметр 190, товщин...
Коментарі15
Зараз є можливість виготовити такі самі?
Рекомендую ще для полегшення проставки (у мене були 3,5 кг/шт.) на діаметрі десь 106-108 мм зсередини заглибитися мінімум на 30-35 мм, а різьблення для 5х108 і 15-20 мм достатньо!
Дякую за пораду))) Але вже креслення у токаря)))
Це можна доопрацювати вже на готовій деталі! Адже адно все одно на координатно-розточувальний верстат треба ставити під свердловку отворів і нарізку різьблення ... Яка вартість з матеріалом однієї виходить? Чи можна замовити у вас діаметр 190, товщин...
Для мене виготовляють на заводі по знайомству))) Я сам виготовленням не займаюся)))
Гарна робота! У мене раніше теж такі стояли, а тепер вольвоміст...
Дякую)))Намагаємося)))
Зроби скан креслення
Він у токарів на заводі)))
Ну, якщо повернеться до тебе, чи зможеш зробити?
Постараюсь)))Він на А3 надрукований)))
частинами можна відсканити =) Нічого страшного =)
я такий креслення на роботі за 10 хвилин накреслив, тільки набір з 108 на 139.7
Молодець)))
Колись у мене такими проставками цікавилися
