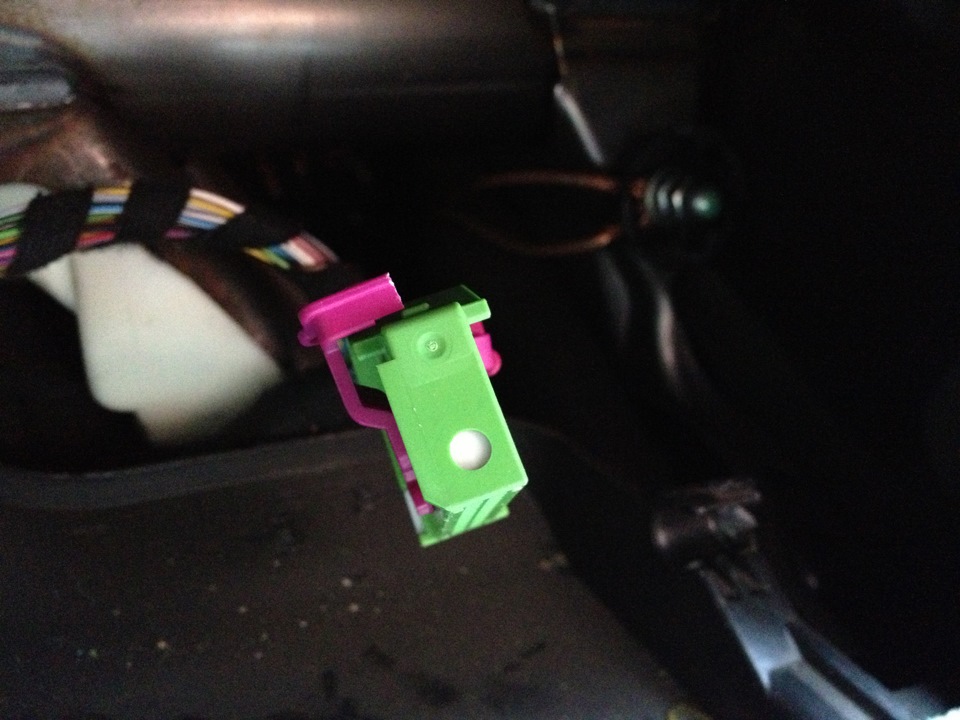

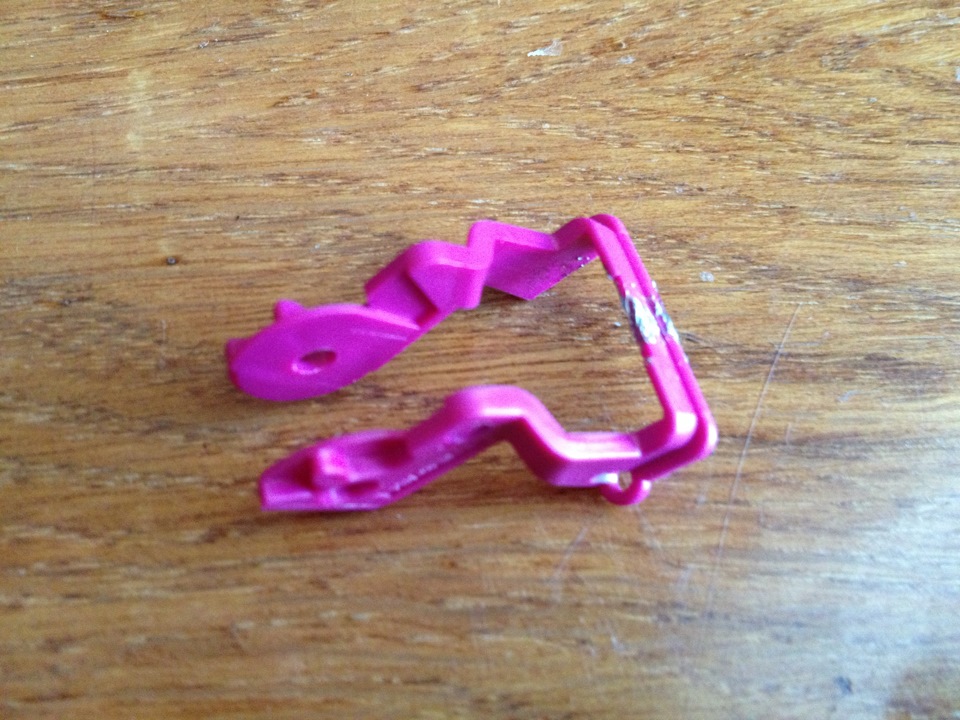

Все почалося з того, що при включенні ближнього перестав горітиіндикатор на приладку, вирішив зняти приладку і впаяти новийсвітлодіод, і як на зло потяглася смуга невдач. Спочатку не змігакуратно від'єднати зелений роз'єм від приладки, внаслідок чогополамав його потім кожух керма подряпав, і врешті-решт поламав одинз фіксаторів прозорого пластику приладки. Частину гріхів вдалосявиправити))

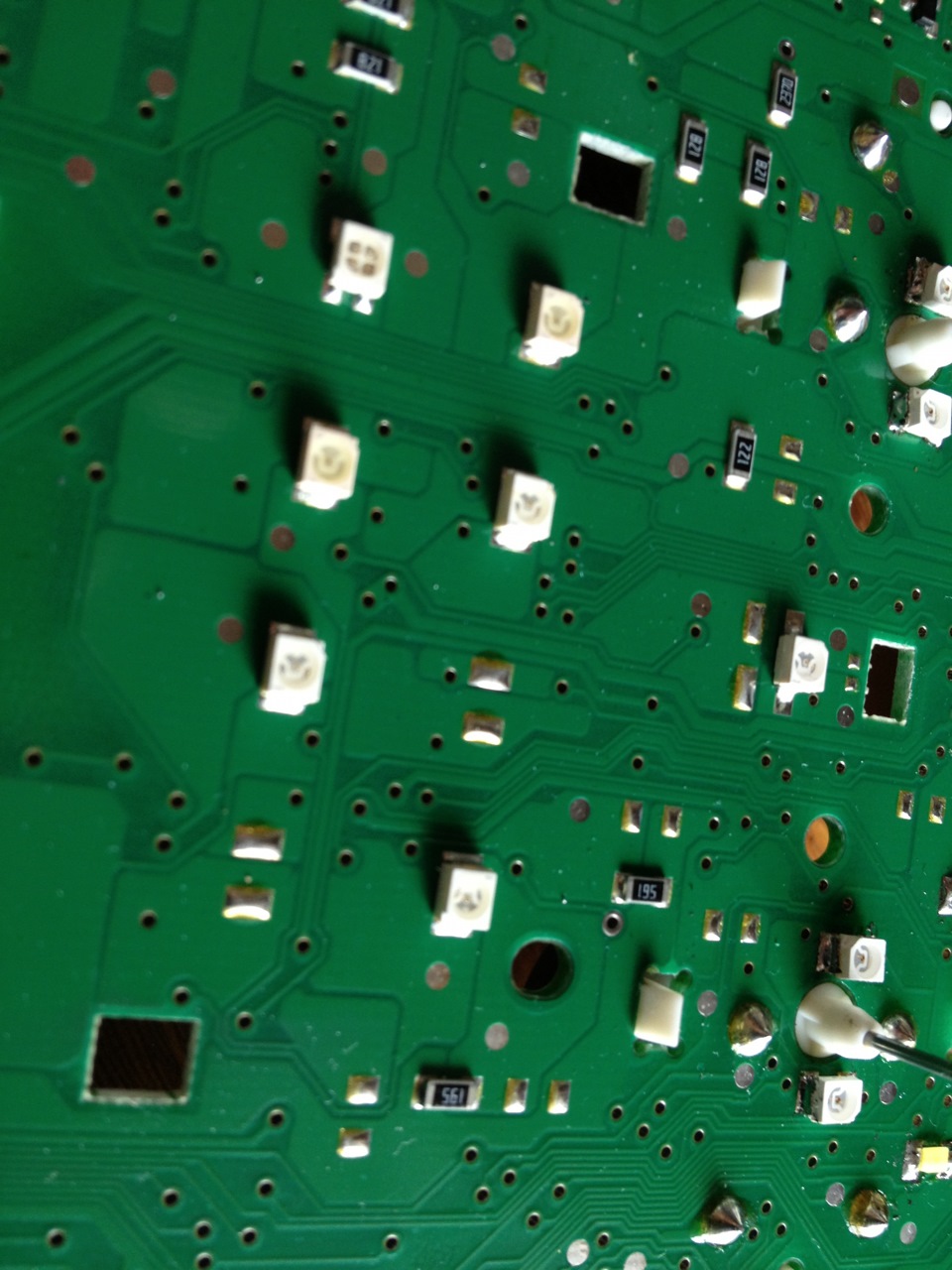

розібрав приладку (процес не описую так як він є тут) замінивсвітлодіод індикації ближнього та звернув увагу на порожніпосадкові місця.

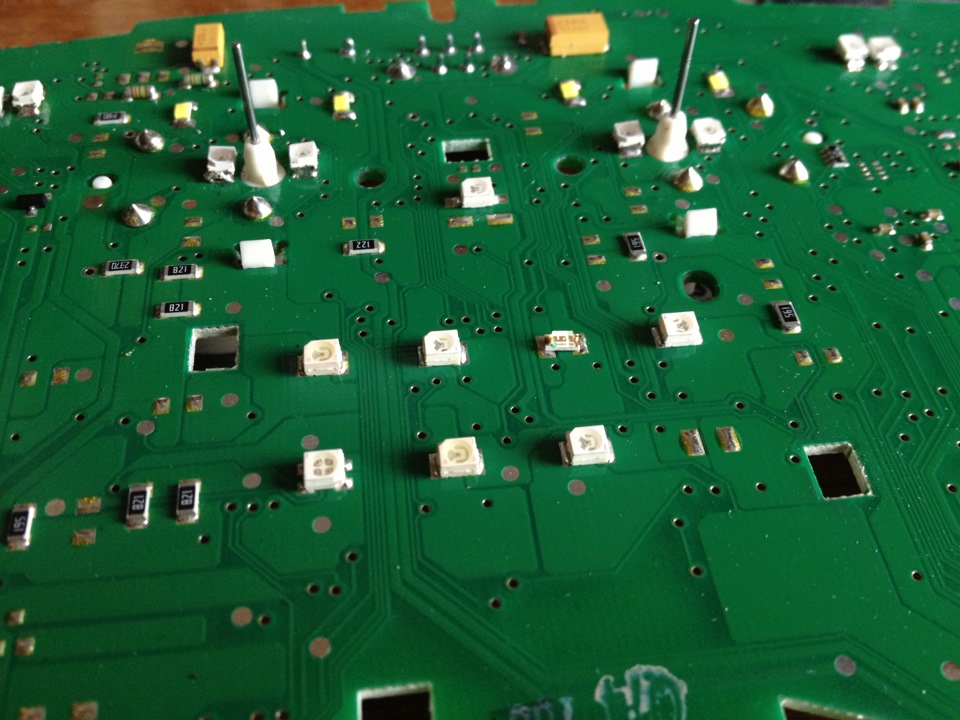

Я підключив "васю" і переконався що відкритий/закритий капотвідображається в програмі, значить, вирішив я, що і до приладкидроту від кінцевика ( штатного) повинні бути підведені, потімзнайшов тему в інтернеті, де встановлювали реле контролю ламп, щоперегоріли, і частково торкнулися теми індикації відкритого капота.Для впевненості я перевіряв ще раз по платі необхідні доріжки івзявся за паяння. Припаяв на своє місце місце світлодіод червоногокольору

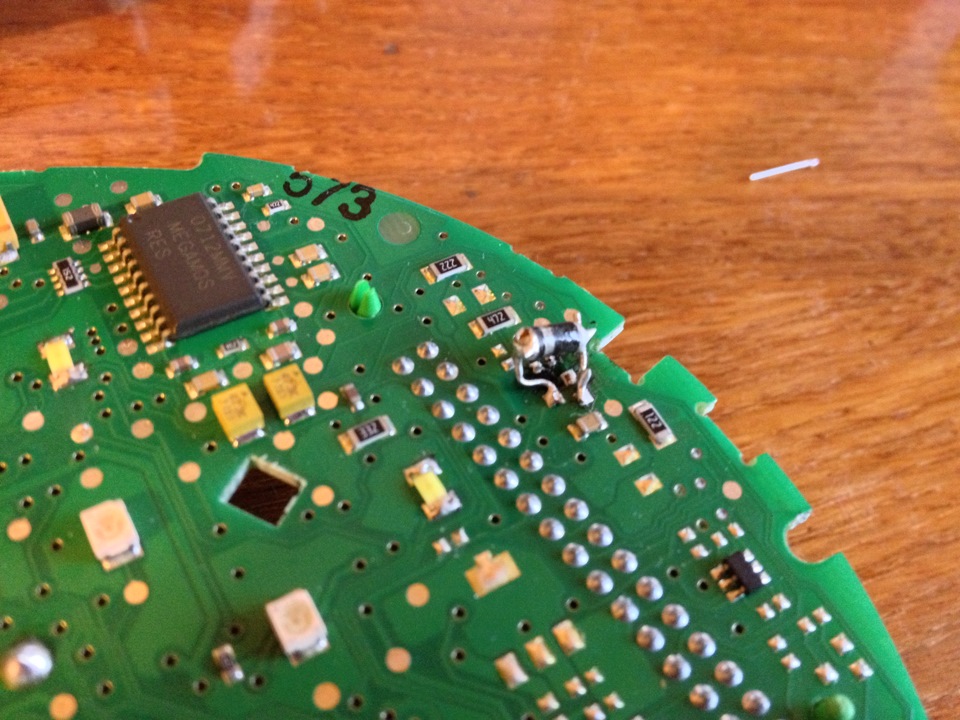

Діодом перемкнув доріжку яка йде на 22 роз'єм зеленої фішки
Ну і зі зворотного боку замкнув ланцюг резистором номіналом в1кОм.
Збираємо, ставимо на авто, підключаємо "васю" виставляємострілки - і перевіряємо роботу індикатора
З.И. Стрілки вирішив до кінця не насаджувати, в результаті отримавневелике відсвічування біля основ тих самих стрілок. Процес фоткална яблуко, на моє фото вийшли непогано, дивно що багато пишуть типу- "сильно не пінайте за погану якість фоток, так як фотика не булопід рукою- весь процес фоткал на Iphone 4/4S"
Коментарі20
Вітаю, у тебе після цього спалахує жовта масляна при малому рівні масла? Просто я намагаюся розібратися чому у мене вона не спалахує, теж впаював діод і резистор і активував лампочку, ось думаю через це перестала загорятися масляна ...
Не знаю, не перевіряв))
Треба 100 км проїхати і масла в моторі буде на кінчику щупа. І повинен датчик стояти на піддоні
начебто все вірно я припаяв. але очку) вів новий провід, тому що хз як зав'язаний старий і чи взагалі живий він, але ... так і не знайшов більше звітів щоб подивитися куди люди підключали провід від кінцевика ... не підкажеш?)
Я робив чисто маніпуляції з приладом, провід не вів
Я зрозумів, чи просто мало) взагалі у мене чомусь індикація не загорілася. Тут 2 варіанти. 1 я не правильно припаяв світлодіод. 2 у мене не активована ця функція (якщо вона активується окремо). Я облазив і тест виконавців , і одиночне значення і базо...
У мене він зараз разів через п'ять спрацьовує
А які мані маніпуляції з приборкою робили ?Я ось продзвонив у себе провід від кінцевика до приборки, коли капот закритий на приборку (22 пін) приходить +12в коли замикаю мікрик то на приборці 0
Додав світлодіод і один резистор і діод, все описано вище
там мінусом упр.
Та я в курсі, собі вже зробив спасибі )
Стрілки виглядають круто! А ось де про контроль ламп почитати - не знайшов
Дякую, знаходив десь через пошуковик, якщо знайду кіну посилання)
круто.
Вже не пам'ятаю, десь у виконавцях, у приладку, треба поклацати по блоаках
допоможи з чеком розібратися. кажуть його немає, а я хочу зробити щоб був
а навіщо? це ж добре якщо ні)
млинець норм тема) може теж заморочусь коли наважуся перепаювати)
точно не завадить))
привіт. а у цієї засувки номерок є? або ж сам роз'єм у зборі?
