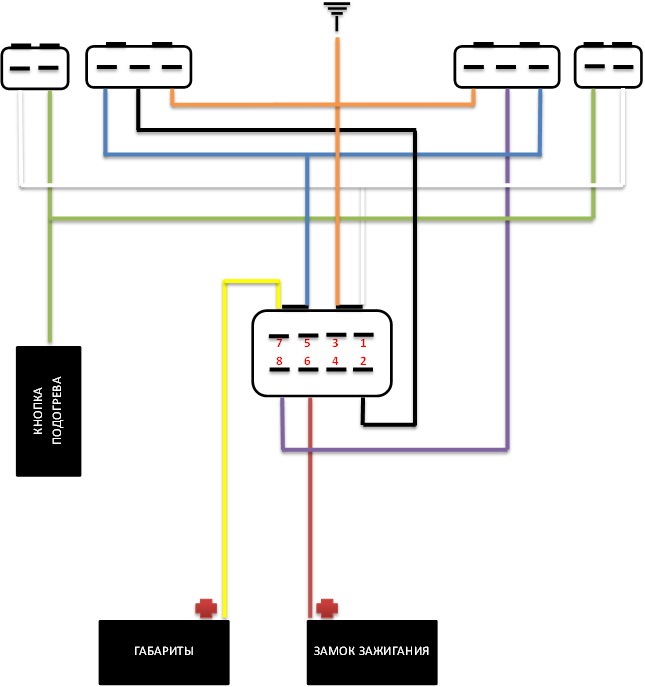

Розпинування кнопки керування електронними дзеркалами (8пінова):<
1 — на клапан + (білий провід)
2 — на моторчик — (чорний провід) ліва сторона
3 — (на масу) — до нього коричневий провід від дзеркала
4 — порожній
5 — на моторчик + (синій провід)
6 — від замку запалювання +
7 — підсвічування +
8 — на моторчик — (чорний дріт) правий бік
Розпинування дзеркала:<
(3 пінова)
коричневий - маса
чорний - мінус від кнопки на мотор
синій - плюс від кнопки на мотор
(2 пінова)
білий - плюс на електро клапан
білий із зеленою смугою - плюс на обігрів (підключається на кнопкуобігріву заднього скла)
Коментарі5
Який у тебе джоїстик
Вітаю! Підкажи, що за електроклапан, який на перший пін йде?
Там один мотор, а клапапан перемикає шестерню
Заплутався (((Чого він за схемою на обігрів йде?)
хз, у мене так підключено як все працює, тільки права сторона треба дзеркально підключити
