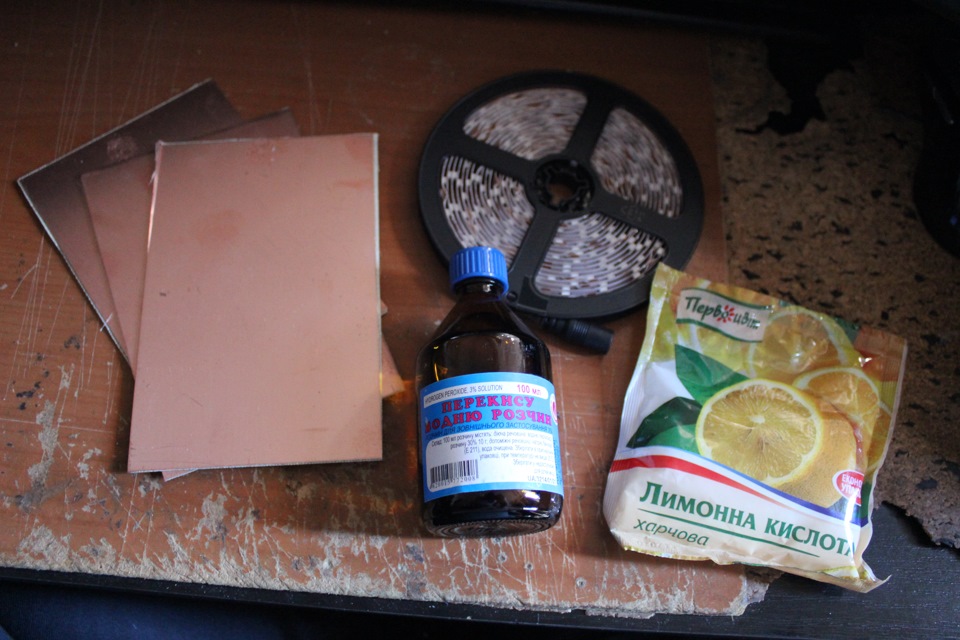

LED стрічка холодний білий без силікону 5 м.
Перекис водню 250 мл.
Лімонна кислота 100 гр.

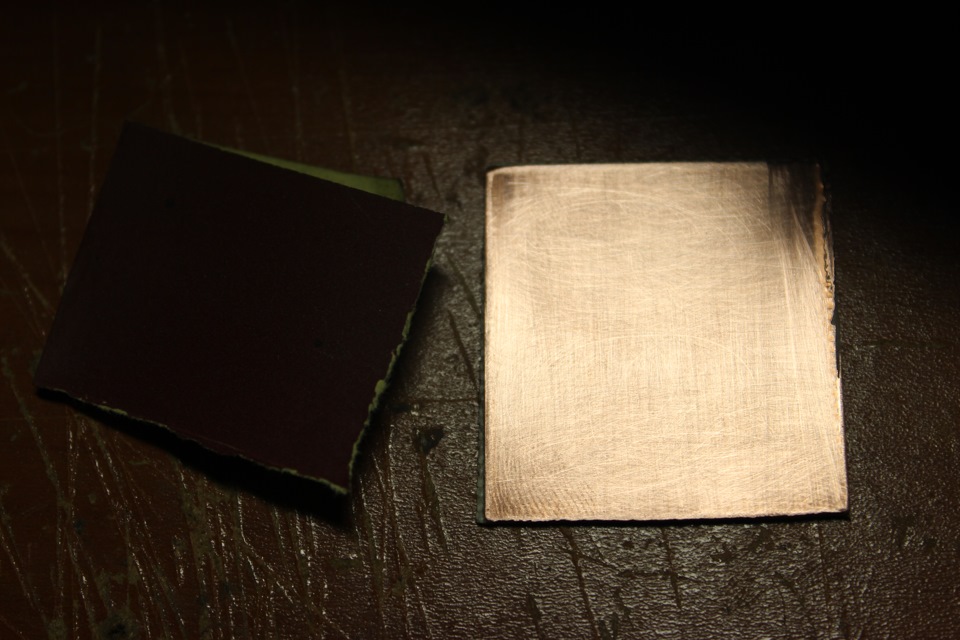

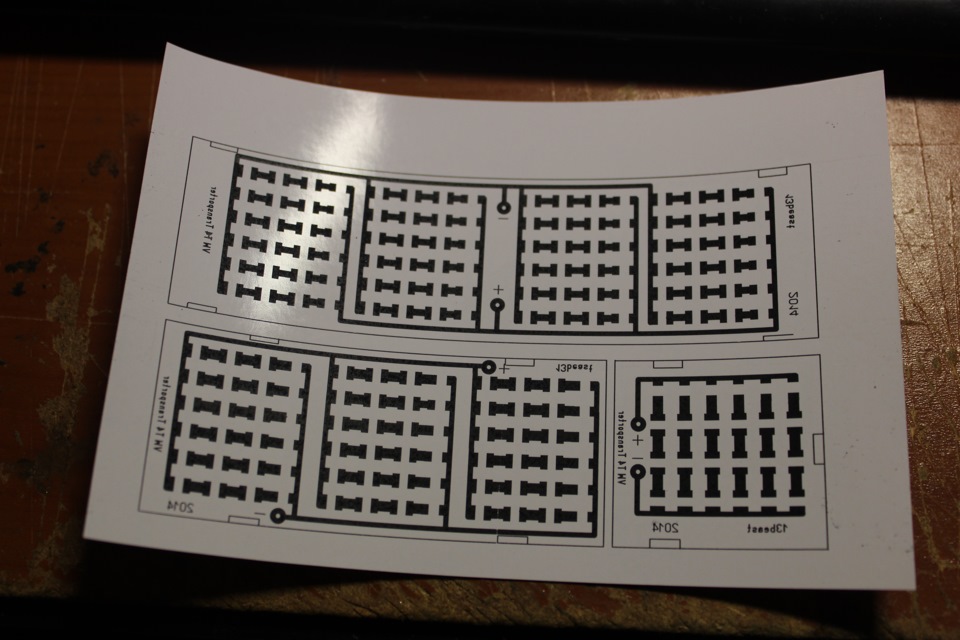

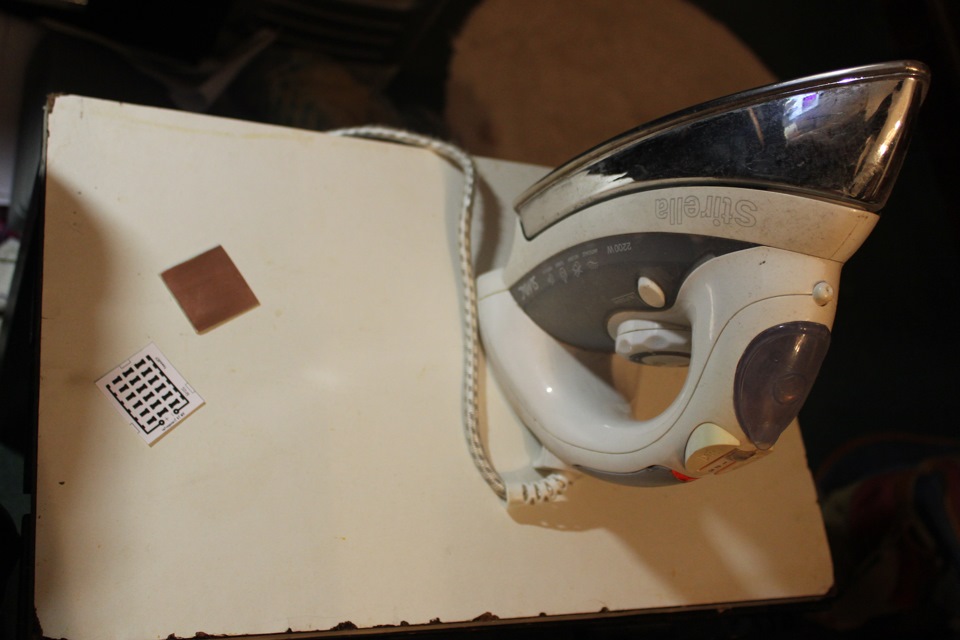

Розчинник, наждачний папір, фото папір і сіль, були вдома )) Задопомогою програми Sprint-Layout 6.0 намалював плати за розміром, іроздрукував на фото папері за допомогою лазерного принтера. Почаввиготовлення з найменшого, відрізав шматок оліту розпечатаномушаблону, перетер його наждачним папером і знежирив.Далі прасованатехнологія, гріла близько 1 хвилини, потім залишила на 1 хвилинуохолоне, і під воду, папір товстий, змивав довго щоб не пошкодитидоріжки.>
Попутно робив і більшу частину, але ще незакінчив))
Потім приготував розчин для травлення:
100 мл перекису водню
30 гр лимонної кислоти
10 гр. Солі
Використовував пластиковий посуд від оселедця і пластмасову ложку)) все залив і розмішав до повного розчинення, потім занурив тудиплати, труїлися близько півтори години, довго ((
Поки труїлося випаю діоди зі стрічки іповечеряв))

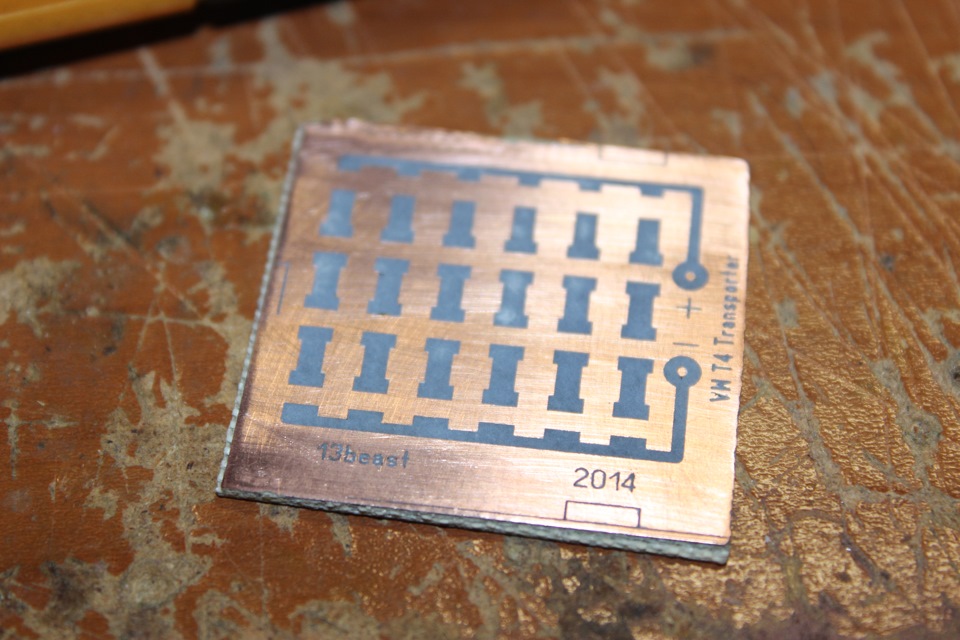

="c1"> Коли протруїлося де треба, витяг і промив з милом, потім видалив тонер з допомогою того ж наждакового паперу, ізалудив.
Потім пайка компонентів, і представляю вашій увазі готовийрезультат. Коли дороблю решту 4 плафонів. Зроблю фото на машині, апоки все, мені ще 1 треба доробити, потім закину фото сюди))
Потому ще зафарбую лаком.
Не забуваємо про кнопку "подобатися" і коментарі.
2:40 додавання фото.
Доробив другу плату)) Була одна згоріла лампочка-донор, взяв знеї контакти, а серединку зробив із шматка кулькової ручки.Продовження слідує …






Коментарі20
Підкажіть чайнику як вдалося залудити так, що навіть літери вкриті припоєм?
звичайним паяльником))
Ну це зрозуміло! Але повторюся, я ЧАЙНИК! ))Припій сам осідає чи це каліграфічна пайка?
промазав флюсом і паяльником наніс припій, і він утворює , який вітравлений
Спасибі. Запам'ятаю
лампочка донор взагалі клас, як і сама робота
дякую
Дуже круто! От би ще файлик отримати, який роздрукувати потрібно)
цей не зберігав, його трохи переробляв, я пізніше заллю на ЕХ і кину посилання
Чекатиму)
лови www.ex.ua/82647144
Так тримати! 5+
Дякую, намагаюся))
Супер ! Просто КРАСАВА, слів немає одні висловлювання, молодець, все дуже чітко вийшло.
дякую ))
круто та технічно складно
для мене не дуже складно))
зрозумів.випаював світлоідіоди паяльною станцією?фото інструменту в студію)))
паяв звичайним радянським паяльником 25W, і випаював теж ним ))Зараз роблю решту 3 ліхтаря, дороблю зроблю запис
І лудив їм же (паялом на 25 Вт) або сплавом Розі?
