Подивився свій же запис з тизером ... Довго я робив. Все якось часуабо у мене не вистачало, або чекав черговий етап робіт. Ну такгаразд. Робота виконана і тепер можна звіт Невеликий зробити.

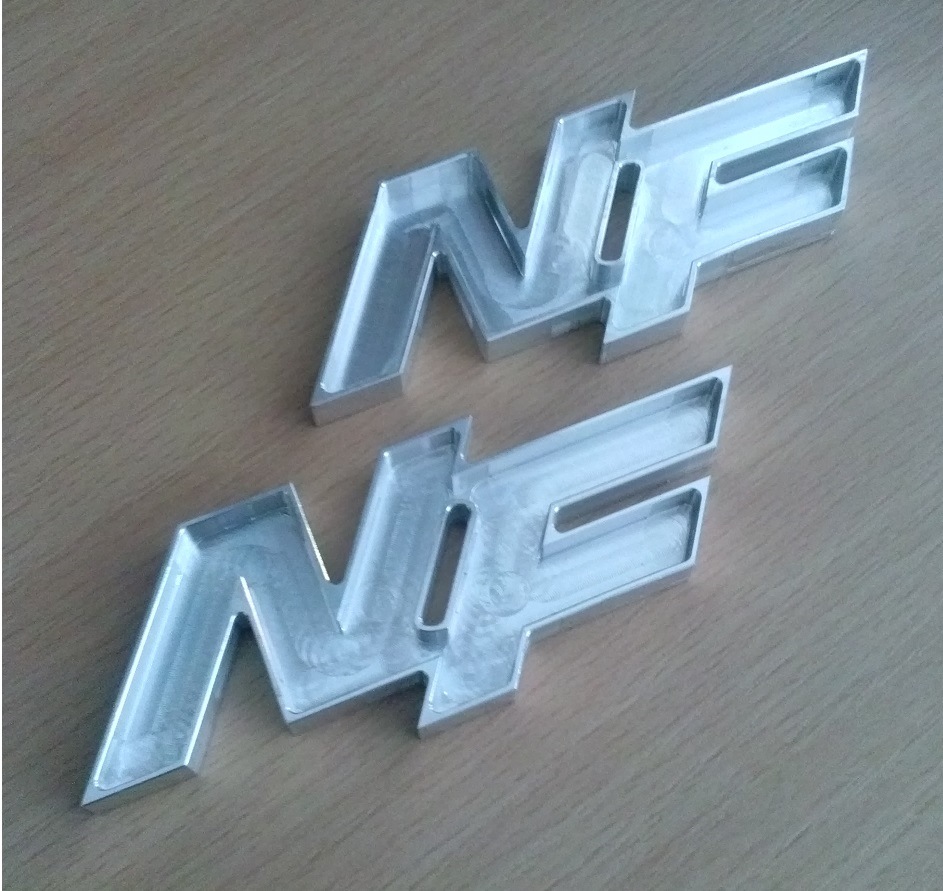

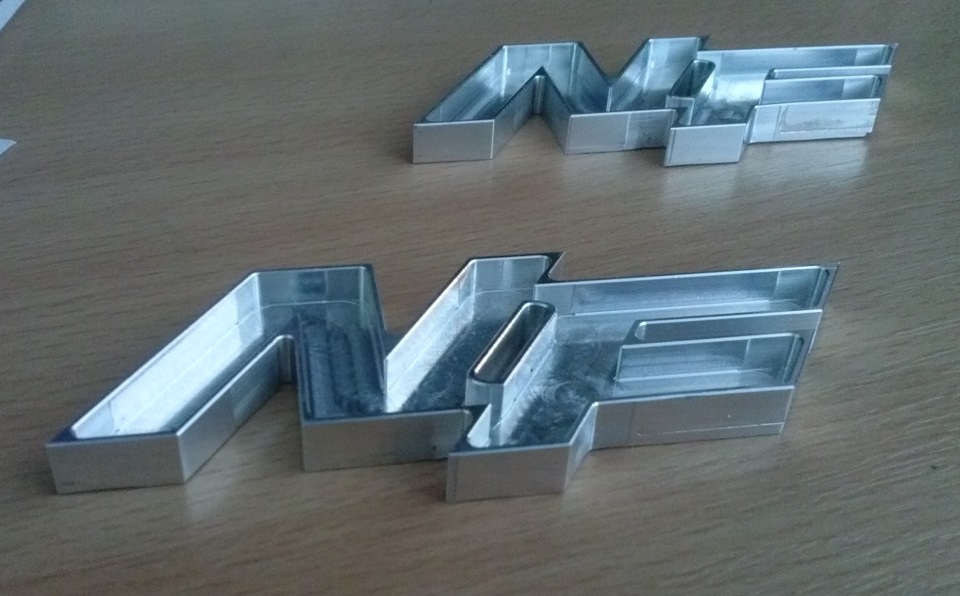

Отже, задумав я зробити собі повторювачі поворотів, хоча почалосявсе з того, що думав приклеїти на крило емблему SS і вже хотівзамовляти, потім захотів її підсвітити, ще пізніше — зробити з неїповоротники. Але в кінцевому підсумку замінив літери SS на кодовуназву моделі авто.Так з'явилися літери NF. На яких світлодіодахдати.Вибір був між 2835 і 5050. Робив це на роботі без комп'ютера, а під рукою був тільки папір у клітинку))

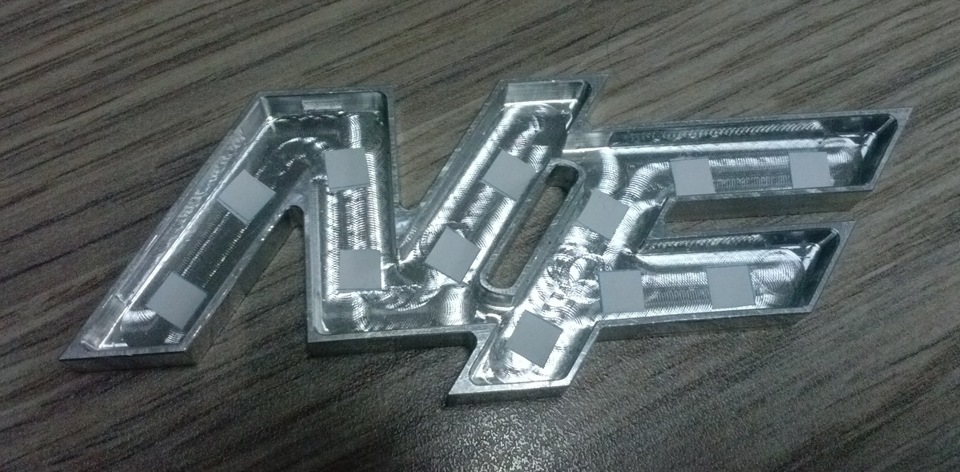

прикладка 5050

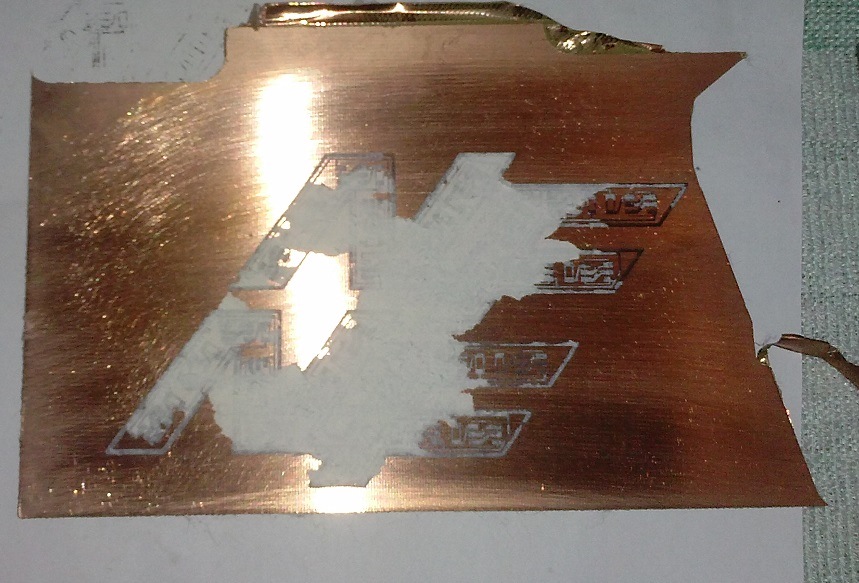

Далі малювання плати (малював в Autocad) і сам процес їївиготовлення. Особливо, якщо займатися цим не часто. Супермаркет тааптека, думаю, у всіх поряд із будинком. І собівартість цієї сумішівийшла до 5 грн.

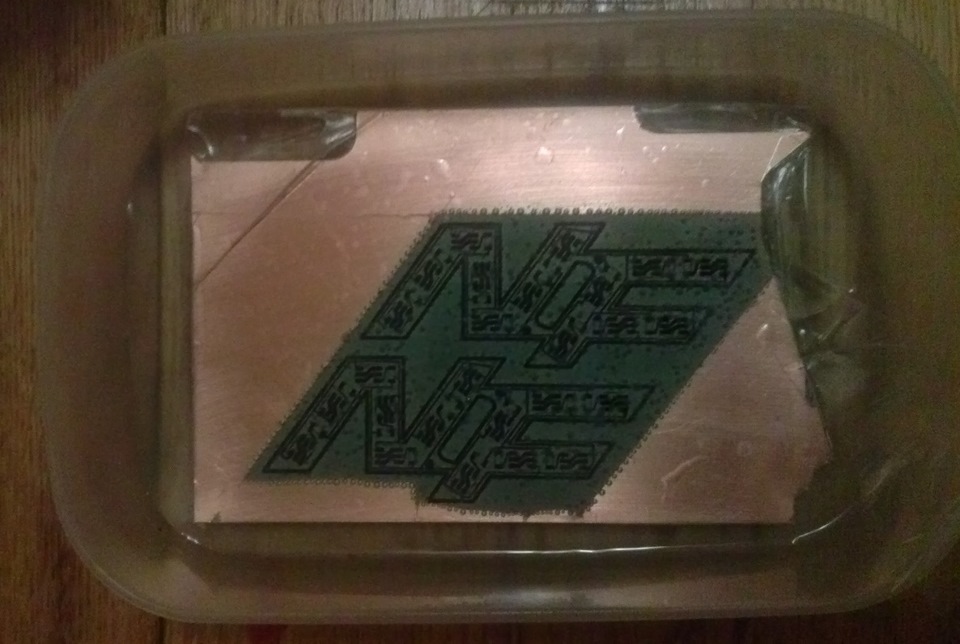

Травились хвилин 40-50
Підсумок
Складно було, т.К. Товщина доріжок у мене 0, 5 мм. Розрахунок вівсядля напруги 14В + округляв резистори у велику сторону по ряду)Після цього вирішив збільшити кількість LED для більшогозасвітлення і втулив їх ще 2 шт. Хтось скаже, що треба було робити2-х сторонню платню. Проблема була у розмірах, точніше у висотікорпусу. Глибина була лише 5мм. На дно лягаєплата+LED+світлорозсіювач. А збільшувати висоту корпусу мені нехотілося. Далі думав з чого зробити світлорозсіювач. Був варіантмолочного пластику чи микропризму. Але проблема була в тому, щомікропризму я не знайшов маленьким шматком. Скрізь продавалися лишевеликими аркушами. Заради інтересу спробував капроновий діелектриквід кабелю.
Капроновий діелектрик
У результаті зупинився на молочному акрилу.
розсіювач
Насправді, розсивання не таке рівномірне вийшло і видно точкисвітлодіодів. Ну а далі - установка на авто. Найцікавіше, що з релеповоротів нічого не довелося робити. Швидкість моргання незмінилася. Оскільки в крилі вирізана величезна дірка дляповторювачів, а літери її не закривали, то непристойність зробитиневелику пластину, яка закриває отвір у крилі.
інстал
спроба сфоткати
Ну і невелике відео роботи
Ну ось як- то так все вийшло.
