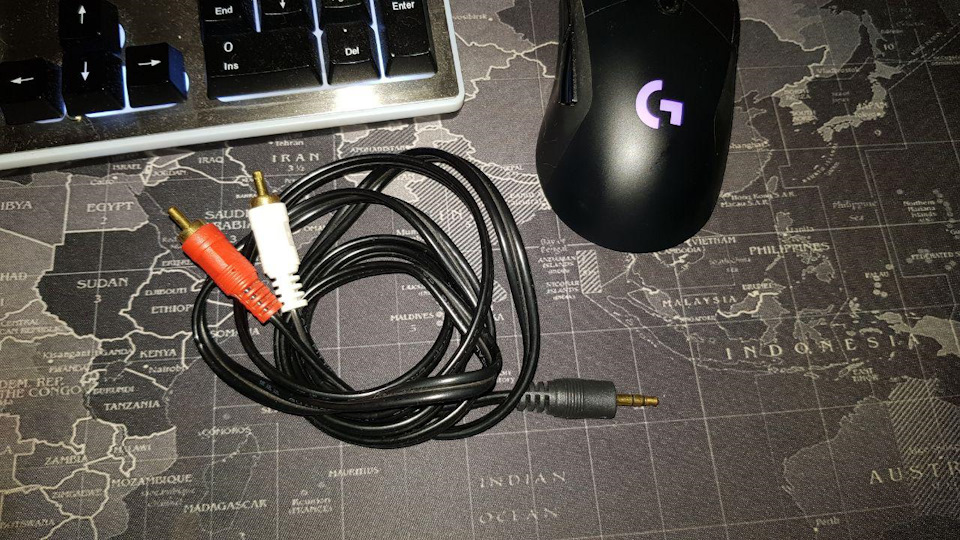

Загалом тема вже розжована скрізь де тільки можна ))) Купа статейна форумах, на драйві в чатах і тд ... Я тільки напишу який шляхвибрав я, і як це реалізовано в моїй машинці… У комп'ютерномумагазині купуємо кабель 3.5 Jack (M) to 2 RCA (M) приблизно 1.5метра
Мені це обійшлося близько 150грн. Про всяк випадок))))))
p>
— Відкручуємо бардачок 3 гвинтики зверху і 2 по краях.
— Відключаємо фішку плафона та подушки

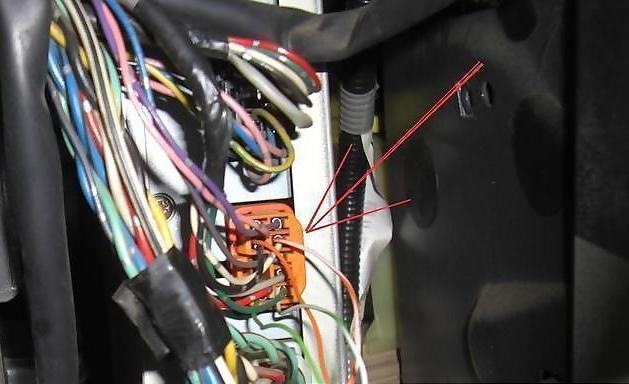

— Шукаємо помаранчевий роз'єм CD ченжера
>
фото чесно стирав з просторів інтернету)))) Автора фотки незнаю…
Тут нас цікавлять 4 дроти:
Чорний — плюс правого каналу
Білий - мінус правого каналу
Червоний - плюс лівого каналу
Зелений - мінус лівого каналу
З кожного з цих проводів знімаємо трохи ізоляції буквально 1мм…
Беремо в руки наш куплений в комп'ютерному магазині кабель 3.5 Jack(M) to 2 RCA (M)

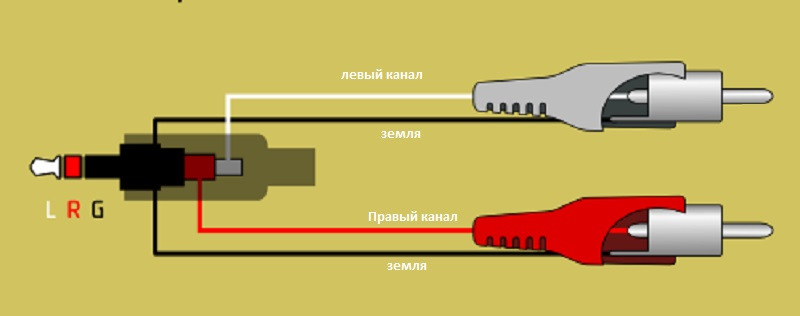

і обрубуємо йому тюльпани. Плюсом на тюльпані є центральний'писюнець' а мінус це його обід.
За квітами в моєму випадку білий тюльпан це лівий канал, ну ачервоний тюльпан відповідно правий канал.
— Починаємо скручувати дроти…
Плюс від червоного тюльпана прикручуємо до чорного дроту напомаранчевій фішці,
> Мінус червоного тюльпана прикручуємо до білого дроту напомаранчевій фішці…
Плюс від білого тюльпана крутимо до червоного дроту на помаранчевійфішці,
Мінус білого тюльмана крутимо до зеленого дроту на помаранчевійфішці.
— Засовуємо в CD ченжер 6-ий диск вниз головою
— На магнітолі вибираємо джерело CD, вибираємо той самий6-ий диск який всунуто вниз головою, на екрані отримуємо напис CDerror, підключаємо телефон до AUX навалюємо музяку і радіємо …
Перед тим як використовувати паяльник бажано тимчасововикористовувати ізоленту, підключити назад фішку подушки, накинутиклему і поклацати магнітолу... Перевірити баланс звуку чи залишивсялівий канал лівим а правий — правим...
ps За все про все спасибі колишньому власнику моєї машинки…
Філ, респект; )
Коментарі16
і як звучання? виходить тиснеш на СД, вибираєш будь-який диск і музика заграла?
Припиняйте читати між рядками ))) Розписано ж все …
В інеті є інструкція як перепаяти плату радійки. Там буквально 3 дроти припаяти. Набагато простіше ніж з з ченджером возитися. Я так пару років поїздив, але потім поставив піонер з камерою.
Нуу не знаю ... Ділов то годинки на півтора ))) А ось на статейку замість радіо наче не натикався ... Потім пошукаю, можливо перероблю ...
www.clublexus.com/forums/…for-factory-headunit.htmlТримай сцилку )
Ай пасиба)) Зараз почитаємо))
Простіше?))) з сидичейнжером годину, півтори і готове! Зняти бордочок і розібрати фішку!
+- теж саме там голову розбирати, а тут пару обшивок
Та там простенько, пару болтиків. Ти припаюєш до радіо, і коли воно грає, а ти підключаєш телефон, воно затикається автоматично і вже грає телефон.
На мене так до звичайних проводів простіше) а за якістю сказати нічого не можу, може і краще
Круто, на тиждень теж зібрався з цим заморочиться! Значення ж не має якась магнітола стоїть, у мене з монітором?!
У мене теж з монітором)))
В свій час ввів поліпшення в цю схему - до магнітолі підпаюється провід не з татом а з мамою - для того, щоб у нього вже вставляти провід тато-тато 3.5 мм. Зробив це через того, що штекери аукс у мене якось підозріло часто вмирали (приблизно раз на п...
Я так само зробив про що ні разу не пошкодував тому що вже встиг один шнур замінити) вивів його в підлокітник)
Якщо що, матиму на увазі ... Дякую
Хммм ... ну поки все влаштовує)) А далі поживемо - побачимо))
