Kenwood KDC-BT768HD + підрульовий Renault і Vivaro

Вирішив замінити штатну магнітолу CD70 Navi — в першу чергу із-завідсутності bluetooth, хоча по звуку вона мене абсолютнозадовільняла. Не сильно шарю в плані автозвука, тому брендвпринципі мені підходив абсолютно будь-який з відомих. Основнікритерії:
— bluetooth
— aux та usb виключно ззаду
— нормальний стан
— подешевше (значить 1DIN)

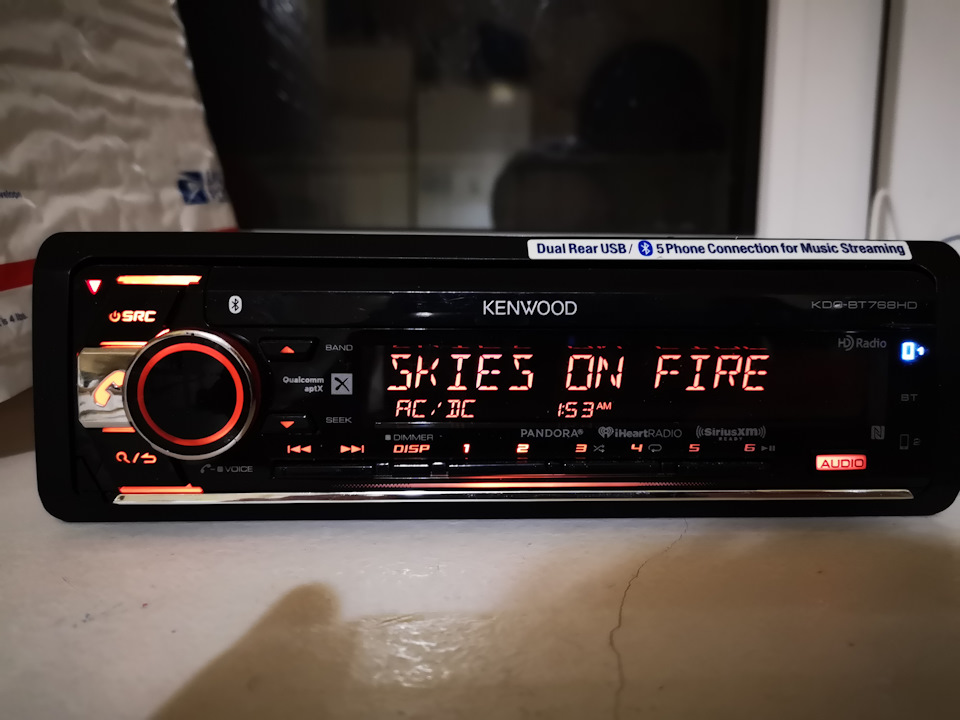

На ebay знайшов б/в Kenwood KDC-BT768HD за 55$ (ціна з доставкоюсюди) .У нас модель називається KDC-X701. Стан ідеал, ззаду 2 usb, aux, вхід під мікрофон.

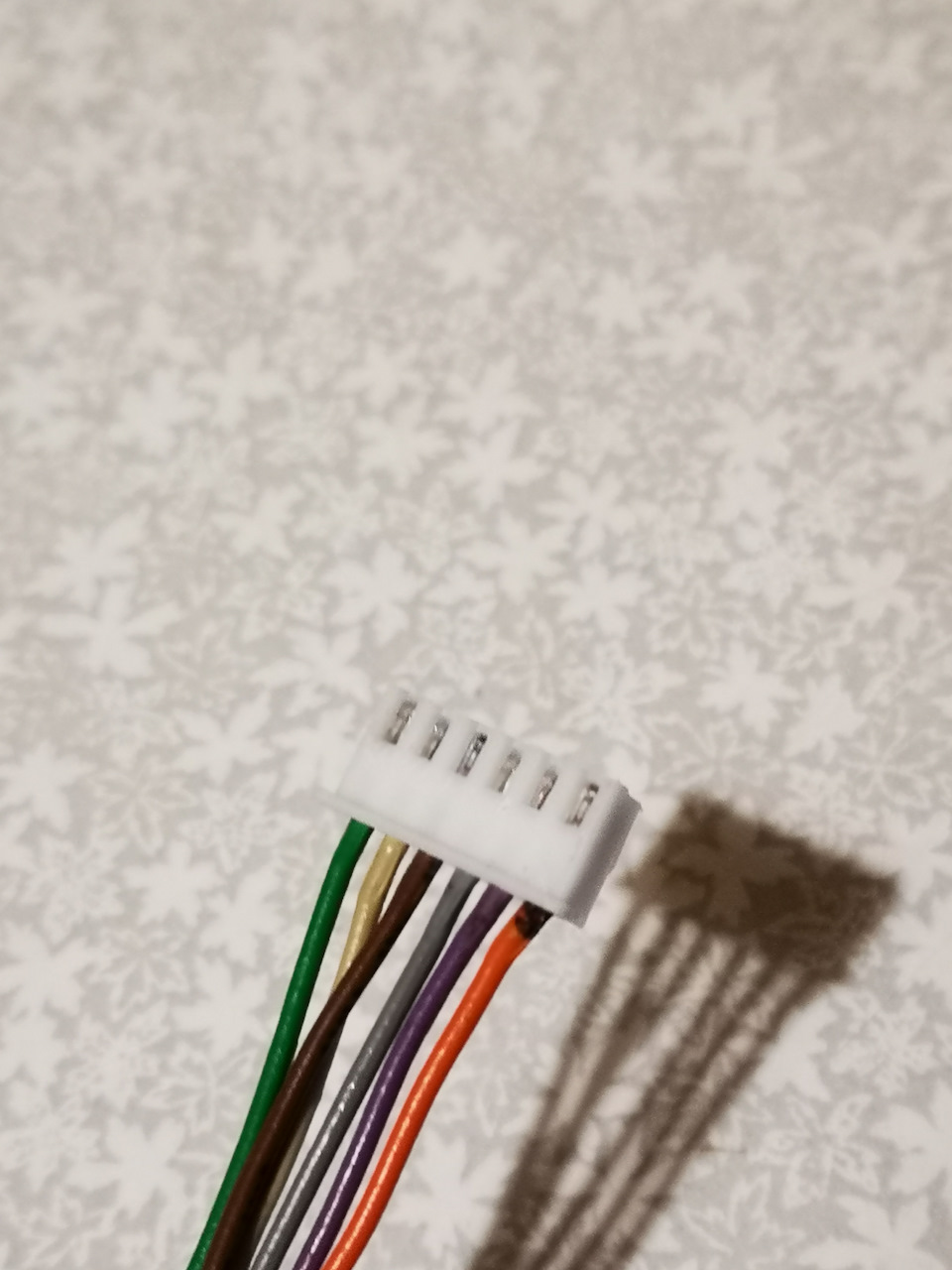

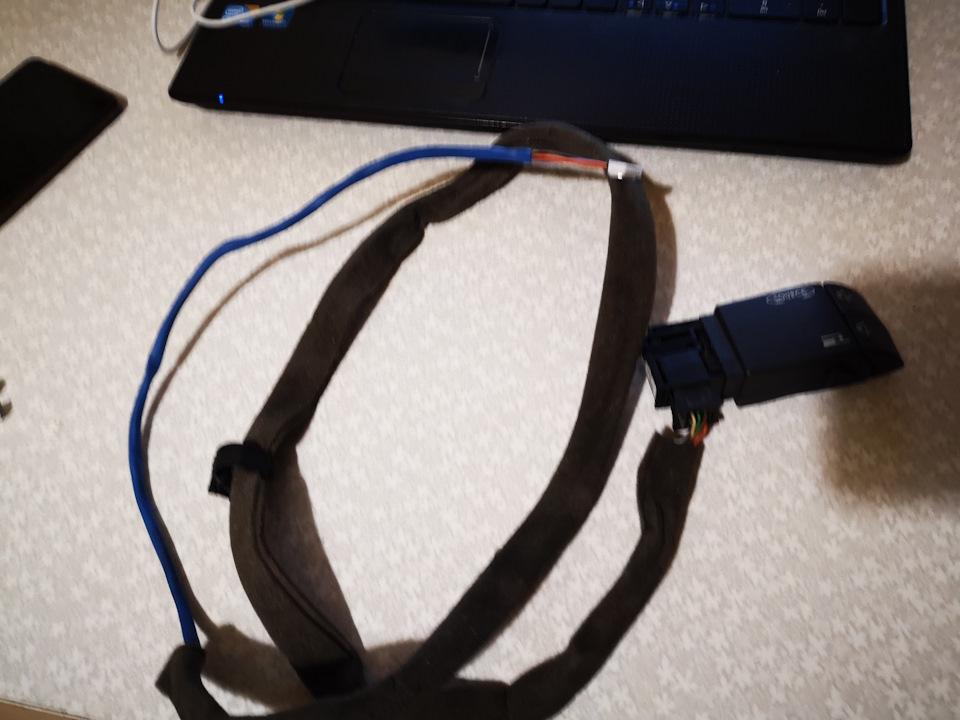

В якості пульта буде використовуватись стандартний підрульовийRenault (4$) — він функціональніший за кнопки керма у Vivaro. Такожбула куплена коса для підрульового з Trafic (6$) і звідти виплетені6 проводів з фішкою на підрульовий.

Даний Kenwood має можливість підключення кнопок керування — єокремий провід, але керування не резистивне, а цифрове. Прийшлосьрозбиратись, що і як. Корисну інфу можна взяти з наступнихссилок:
1. https://megadriver.org/logbooks
2. www.sbprojects.net/knowledge/ir/nec.php

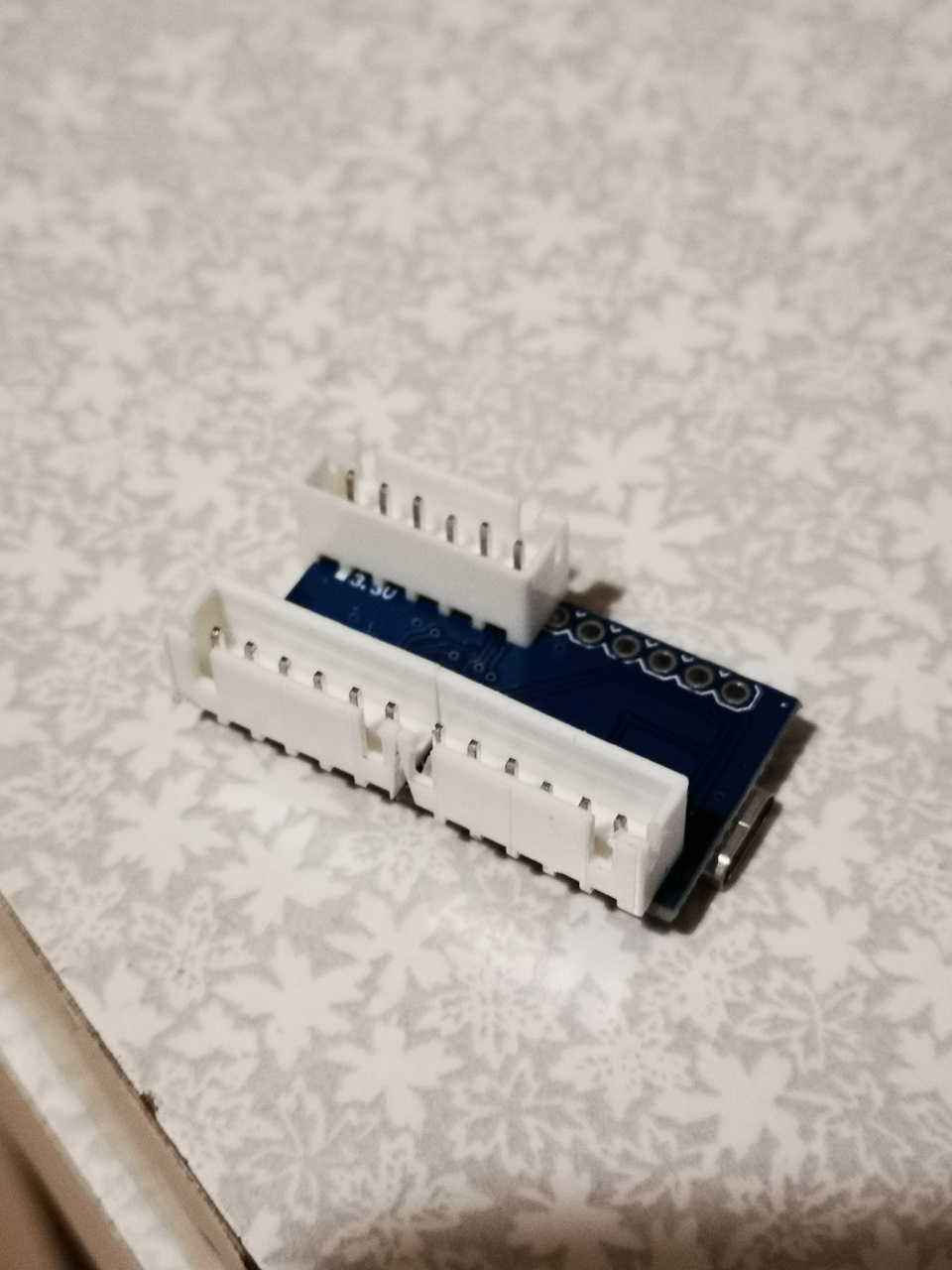

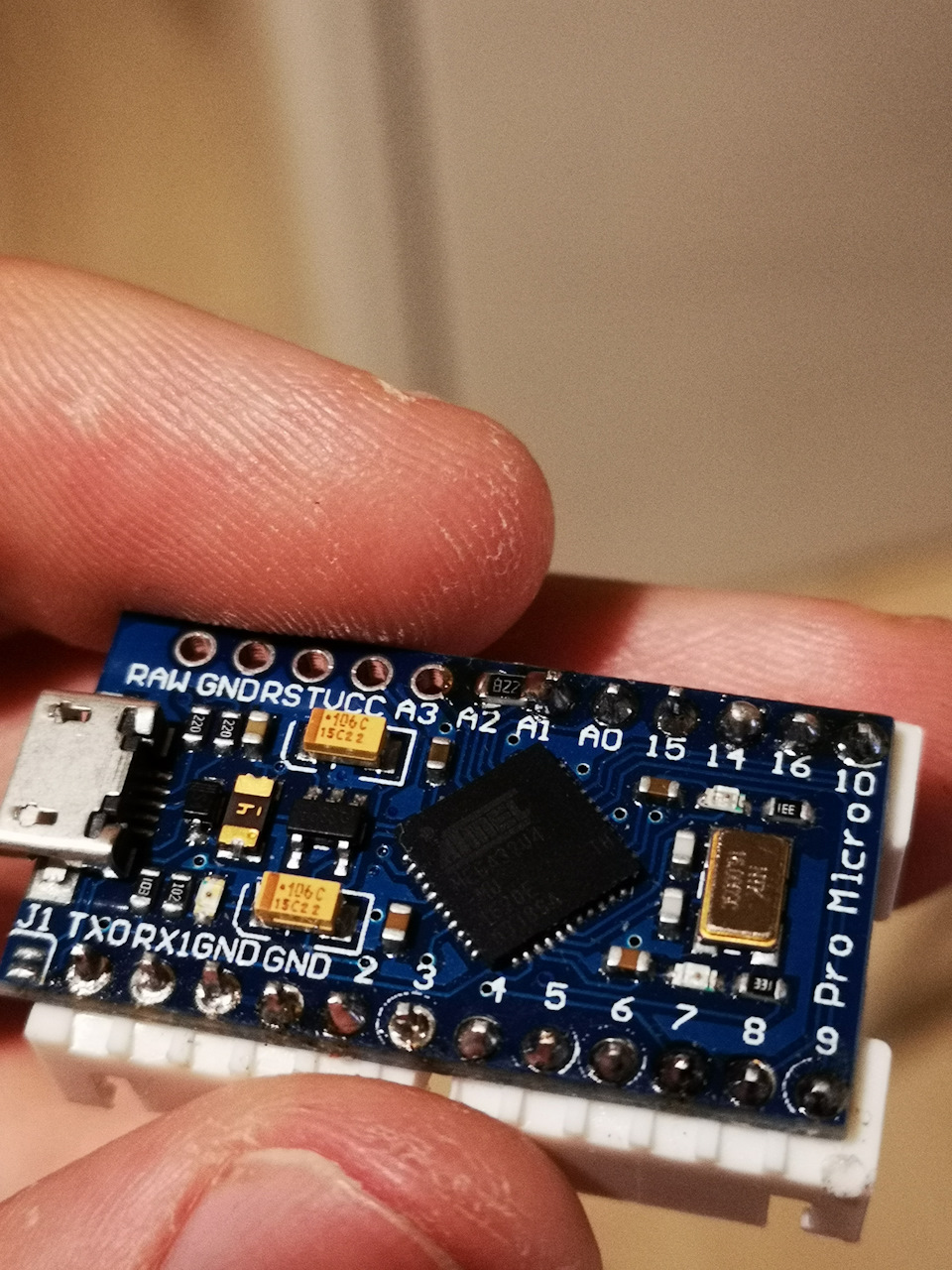

В якості контроллера взяв китайський Arduino Pro Micro.
Живлення беру з одного з usb портів магнітоли, але можна поіншому:у магнітоли є вихід P.Сont для включення додатковогопідсилювача — його можна подати на вхід Raw ардуіни, ну і земліз'єднати.

Магнітола буде конектитись до телефона/планшета по bluetooth, відповідно окрім просто керування музикою можна ще й прийматизвінки і використовувати голосове керування (треба підключатидодатковий мікрофон до магнітоли).

Результат :
(youtube заблокував відео із-за авторських прав на музику, томукладу ссилку на dropbox)
www.dropbox.com/s/mseqano…_20190306_220502.mp4? dl=0

Установка.
Купив рамку під магнітолу, але прийшлось трохи підрізати торпеду, щоб вона встала

Контроллер поклав просто на магнітолу

Мікрофон протягнув по правій стійці в плафон:

Якось так

Також з'ясувалось, що у товариша на Vivaro теж Kenwood (трохи інший, але керується так само), прийшлось мінімально підігнати прогу і длянього:

Ардуіна на Vivaro:

p.s.Список команд які я знайшов на Kenwood (щось нагуглив, щось самнасніфив):
const byte TrackDn = 0x0a;
const byte TrackUp = 0x0b;
const byte AM = 0x0c;
const byte FM = 0x0d;
const byte PlayPause = 0x0e;
const byte DSearch = 0x0f;
const byte Source = 0x13;
const byte VolUp = 0x14;
const byte VolDn = 0x15;
const byte Mute = 0x16;
const byte AudioCtrl = 0x17; //вхід у налаштування звуку
const byte PowerOff = 0x83;
const byte VoiceControl = 0x8b;
const byte PhoneDn = 0x88; //підняти трубку
const byte PhoneUp = 0x92; //покласти трубку
