Вітаю дорогі драйвівці!
Хотел виготовити блютуз для бездротового підключення до гбо ТамонаПрогаз 4.>
Компоненти, що використовуються у виробі:

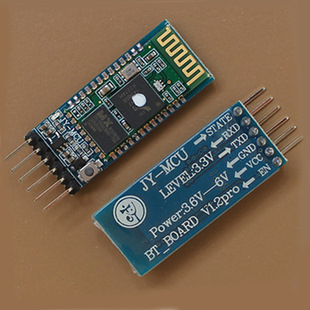

1. Hc06 Bluetooth Module (можна використовувати і НС05)<

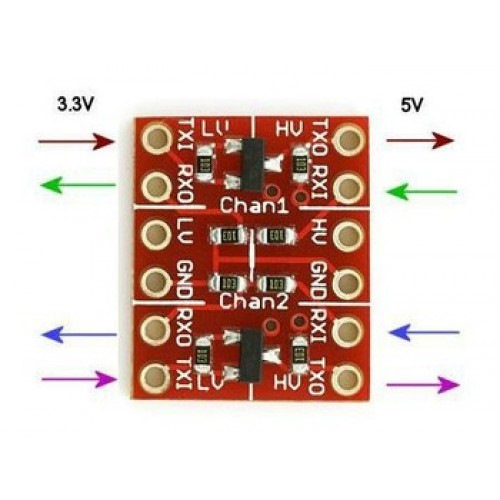

2. Перетворювач логічних рівнів 3.3 - 5v двонаправлений 3.Стабілізатор напруги AMS1117 12v - 3.3v
4 Стабілізатор напруги LM7805 12v - 5v

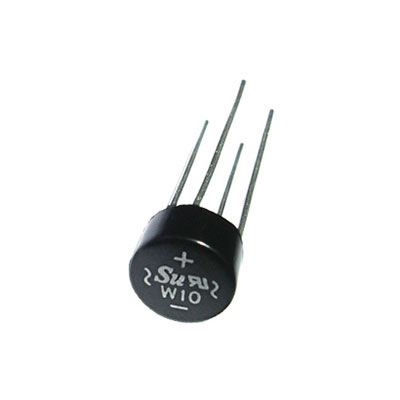

5 * Діодний міст 12v (можна не використовувати, я застосував длятого, щоб при підключенні до інших ГБО не боятися за неправильнепідключення до живлення)

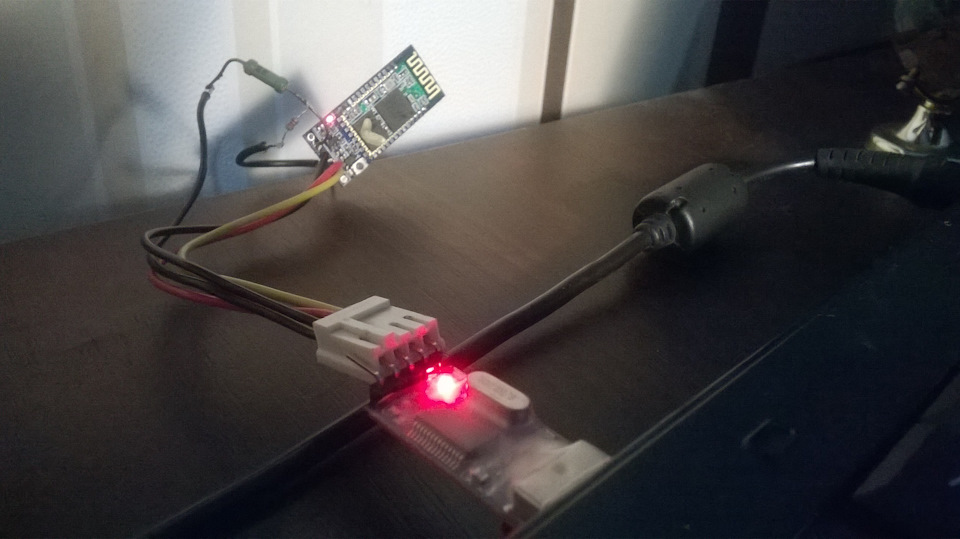

6. Конвертер USB To TTL на чіпі PL2303 - даний девайс дозволяєзмінювати швидкість обміну даними, назву пристрою, пароль. Стага табільшості інших контролерів гбо 4 покоління, достатньо підключенняблютуз модуля через стабілізатор напруги 12v - 3.3v, контакти Tx іRx з'єднуються безпосередньо до блютуз модуля (тх гбо до Rx модуля, Rx гбо до Тх модуля).
Для стагу Qbox та ін., які використовують потужніший процесор -необхідно змінити швидкість передачі даних в налаштуваннях блютузмодуля зі стандартних 9600 кб/сек до 57600 кб/сек за допомогоюконвертера USB to TTL
Як працювати з блютуз модулями описано у статтях:
— www.robocraft.ru/blog/electronics/587.html,
— www.sotvorimvmeste.ru/vie…topic.php? f= 37& tm; t=213#p765,
— robotclass.ru/articles/bluetooth-hc-05-06/.
Для тамони потрібно додатково узгодити рівень сигналів з 5в до 3.3вза допомогою перетворювача логічних рівнів.

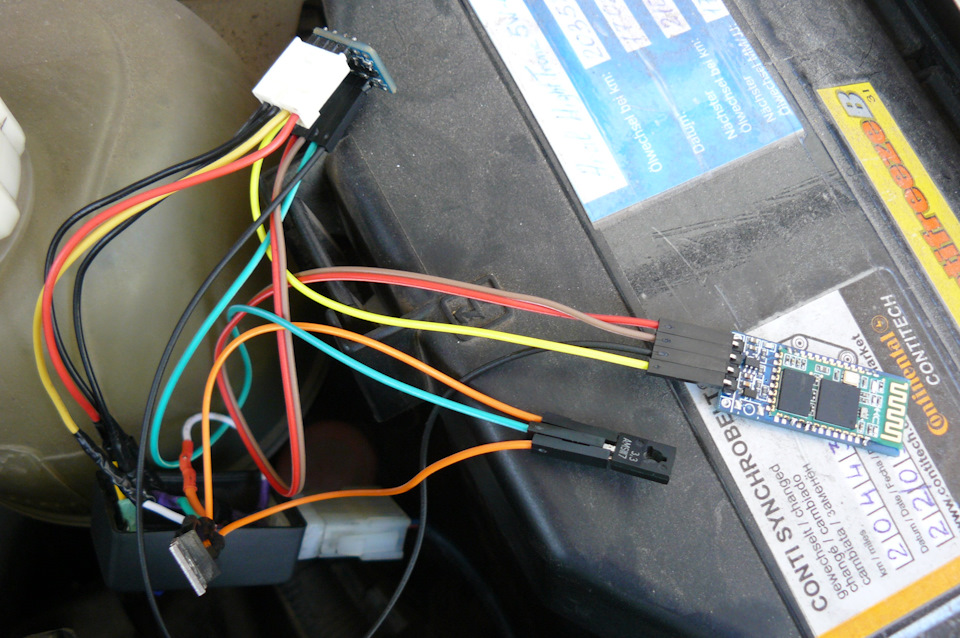

Для цього спочатку зібрав схему на проводах
Після переніс на плату за допомогою ЛУТ технології.
< /p>
Для з'єднання з ПК встановив програму BlueSoleil
Все запрацювало! Цей девайс облагороджений в корпус і знаходитьсяпід капотом. Харчування на чіп подається тільки, коли включенозапалення.
Коментарі18
Прикольно треба собі таке диво дістати)
Цілком вірно.
І ще. На першому фото перетворювач один але фактично інший. Тобто ти і тх і рх пропустив через транзистори?
Тх і Рх пропустив через перетворювач логічних рівнів з 5.5в до 3.3. Той, який двонаправлений
Привіт. Тобто в блютузі не чого не прописував. Все за замовчуванням і і швидкість? Розпинування розьма не підкажеш? Я так зрозумів це комп'ютерний роз'єм від б/п
Дарова -) у блютузі за замовчуванням всі параметри. Роз'єм зроблений з частини великого роз'єму блока живлення пк. Розпинування гляну завтра.
Добре вийшло. А для тамони не довелося швидкість змінювати. Я собі зробив під q-box тепер хочу ще один
Дякую! Для тамони в налаштуваннях залишається швидкість 9600
Дякуємо))
не зрозумію навіщо цей девайс? щоб контролювати витрати газу чи ?
Для підключення до газового обладнання. Це буває дуже корисно для точного підстроювання гбо. Якщо раптом з'явилася якась проблема. Береш ноут і відразу підключаєшся до гбо без шнура
а там є що налаштовувати буком ГБО?
все в 4-му налаштовується за допомогою ноутбука
Зрозуміло! Тоді добре, ось якби таким же чином можна було кліп зробити, то була б взагалі казка.
Та так))))
Дякую, пізнавально. Завжди цікаво читати дані статті!
Хм ... А навіщо діодний міст, дозвольте запитати? молодець - головне, що зробив своїми руками!
Дякую! Цей девайс як конструктор, тут немає геніального прориву в електротехніці ) а діодний міст поставив для того щоб підключатися до інших гбо і не думати про полюси ) дякую за підказку по 117.
