Отже почнемо з того, для чого вона потрібна:
Якщо в машині залишати собаку чи дитину, то за допомогою цієїкнопки, можна локально відключити сканування салону датчиками руху!
Чи потрібна вона - може бути, але це не "мастхев", проте я її купиву комплекті і мені довелося її ставити))
Довго я думав як не прокидати 3 дроти через роз'єм двері, врезультаті С729

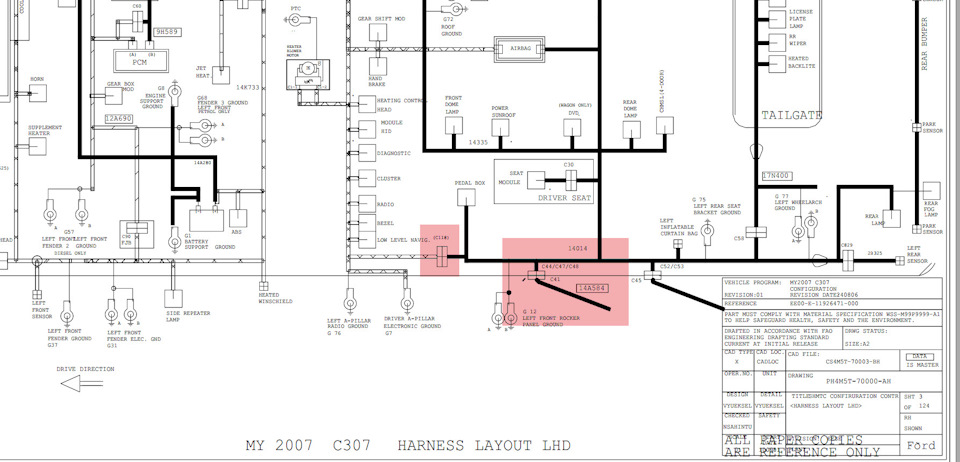

загальний план

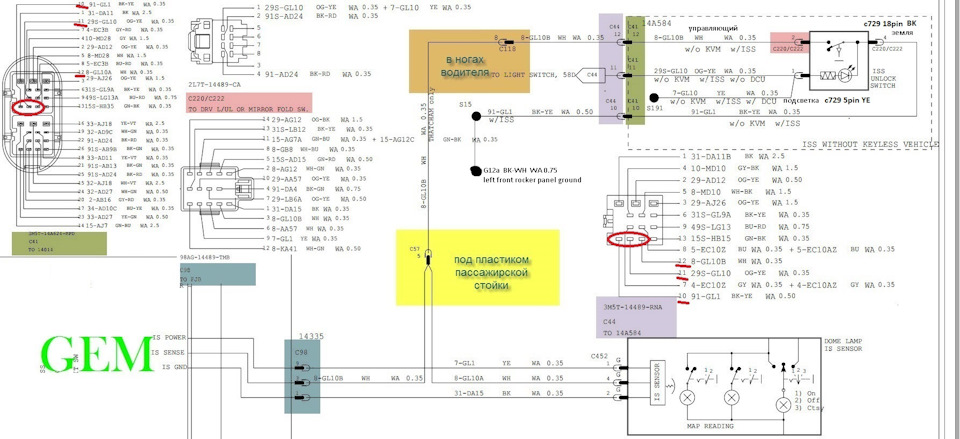

Почнемо зі схеми та наявності у нас проводки, для початку зперевірив проводку на С118 в ногах водія і там 8pin з проводомбілого кольору відсутній в обох напрямках і це РЕАЛЬНАПРОБЛЕМА! Тому що провід треба тягнути С57 5pin (стійка лобового склапасажира) і аж до самої кнопки у двері.

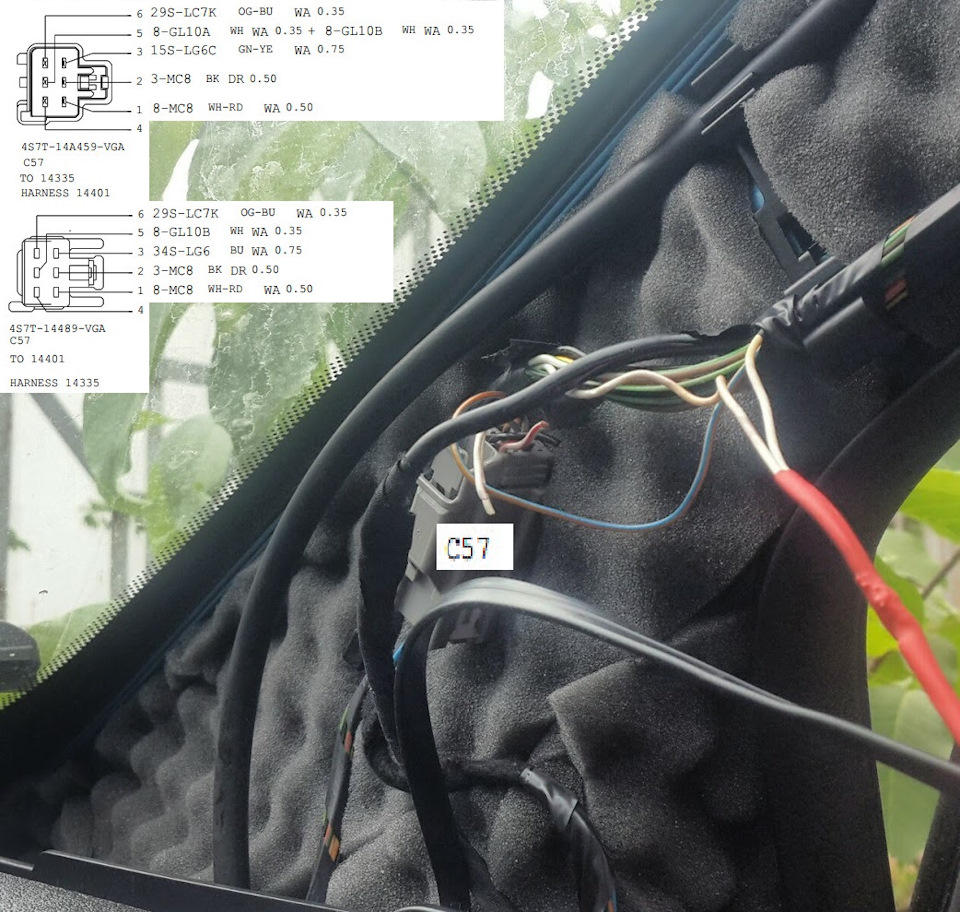

Варварськи все відрізаємо і робимо скрутку 5піна
Я спочатку думав що це просто, прокинув провід через дах, навкололобового скла до основи стійки водія.І взагалі у вас може не бутиDCU Door Control Unit, а значить у вас буде силова проводка, а це значно гірше.

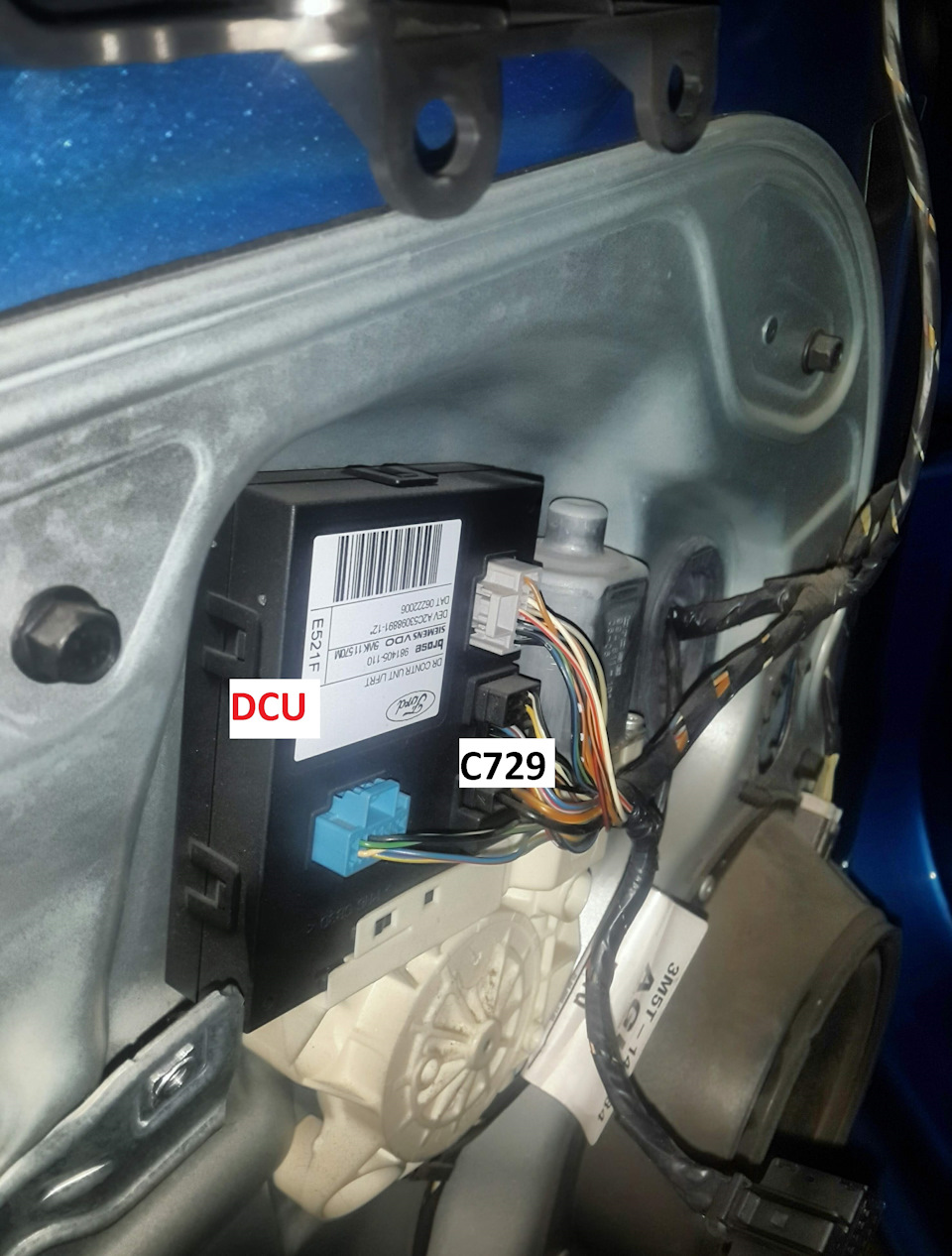

Ось як виглядає блок управління DCU і чорний роз'єм С729
> Далі треба знімати двері,
торекс40 тримає обмежувач двері, болти на 8 тримають двері, вони нанапрямних. Пильовик з низу не знімаємо там усередині пластиковінапрямні, верхній можемо зняти, тільки коли знімемо двері, під нимроз'єм двері-кузов СУКА на клямках! 1 рукою тримаємо в руки двері! другий відлужуємо! Взагалі я робив це одні і тому у мене пішлогодини 2. На половині шляху я взагалі подумав, що я даремно всерозібрав, тому що не міг знайти отвір, через який можна прокинутипровід до самих дверей від основи стойки.
Але 10 хв тикання дротиком у всі дірки дало свої плоди.

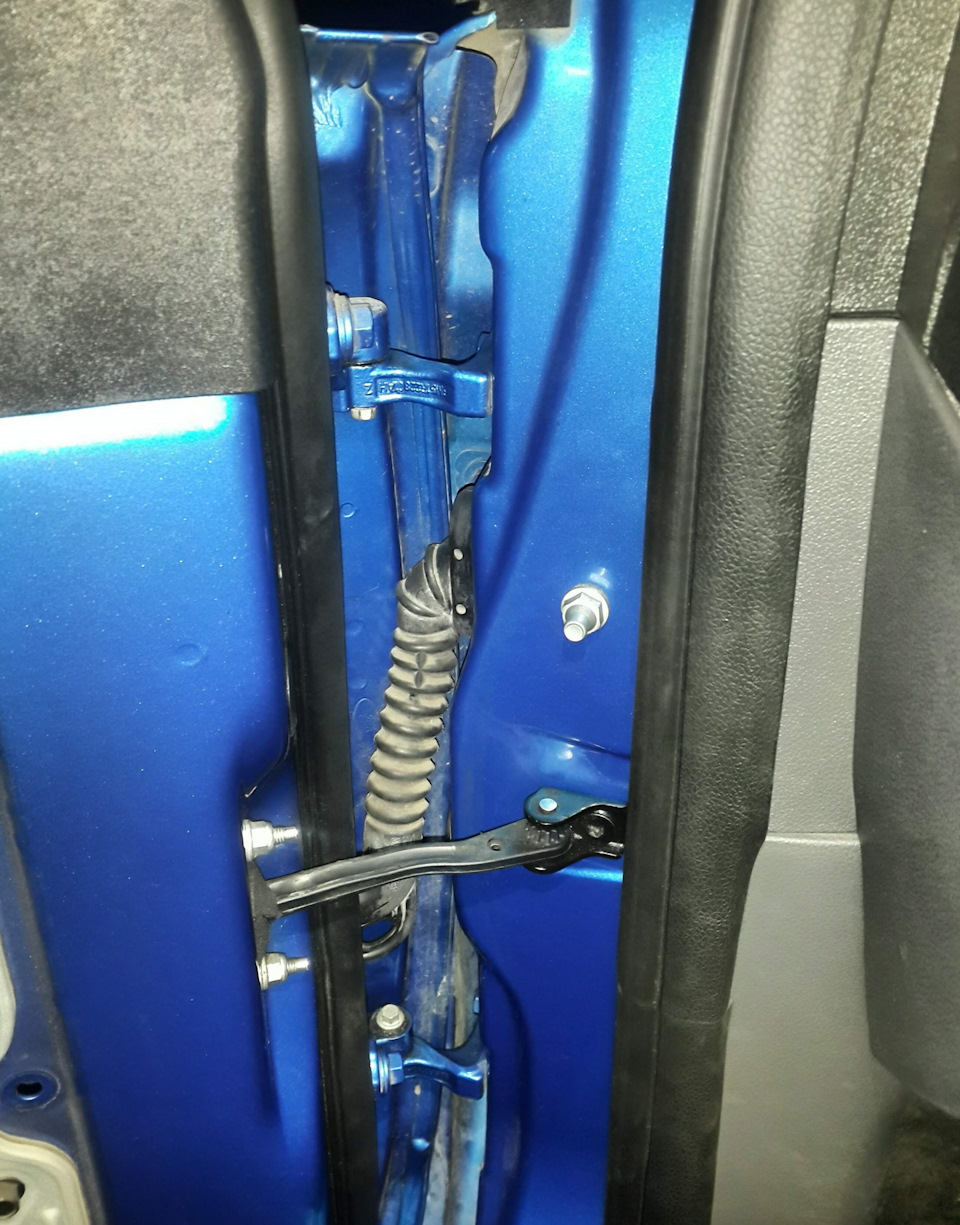

на фото видно куди треба тикати дротом
< Наступна проблема полягала в тому, щоб засунути провід уроз'єм який виходить з кузова, так як він займає весь отвір і білянього провід прокинути фізично не виходить, пінів потрібних не мав, тому варварським методом підпилюємо наш роз'єм з боку, щоб можнабуло втиснути наш провід. Далі все як по маслу :прокладаємо, скручуємо, ізолюємо і ставимо все на місце) І так знову тримаємо 1рукою двері, а вільною вставляємо роз'єм двері -Кузів до клацання іодягаємо пильовик, тому що поки роз'єм не заклацнеш двері непоставиш! роз'єм сука довгий 10 см! Ось що у нас має вийти в кінцімук! Незабутній прошити GEM.
коханий ELMconfig на додаток є можливість зашумити карту ізавібрувати двері!
Коментарі12
Також планую ставити цю опцію, у мене якраз собака частенько в авто.
Є кнопка яка поєднує 2 ці функції напиши в ЛЗ я скину фінс код, або шукаю в інеті
Вірно, я знайшов запис про неї, дякую.
Ок, майже розібрався, я замок капота, сирену, і плафон з датчиками встановив, а ПБ5 у мене швидше за все немає. Дякую.
Пб5 це комплектація називалася. На синьому багато розписано зайди почитай форум
Не підкажіть на правій пасажирській стійці кнопка підключається до керуючого проводу датчика об'єму ( С57-5) і при замиканні на масу у вас на диплеї виводиться напис Сканування салону вимкнено.
Якщо ви все правильно підключили і прошили, то так, можна відключити скан салону ультразвуком. І на приладку горітиме напис.
Ви сигналку ПБ 5 встановлювали? Вони всі разом працюють замок капота, сирена, датчики ультразвуку та іммобілайзер. Якщо їх немає, то відключати нічого!
Я просто, дуже просто, закриваю на ключ Ц.З.
ммм ... які класні картинки!
Це бляха в чистому вигляді, відкл би програмно і все
також не цікаво)) а так у мене на 1 кнопку більше і двері зашумлені)
