Підключення діодних задніх ліхтарів на ДОРЕСТРАЙЛ!
СПАСИБІ НІМЦЯМ! код проводки від рестайлу FORD 1520746 піни фішки діодів 1 і 2 маса 3 габарити У схемах ні роз'єму нісхеми підключення не знайшов.Кінцева фішка відрізана.Там йде 3дроти маса габарит і стоп. br>
Нічого спалити не вдалося) спочатку взяв блок живлення від комп'ютера на 12в. Ну а далі пробуючи де - і де + вивів і підключив. сфоткаю трохи пізніше схему що куди вийшло.
Коментарі10
Я визначав досвідченим шляхом)
Розкажи як боюся спалити. У нас ледве знайшов оригінал
Нічого спалити не вдалося) спочатку взяв блок живлення від комп'ютера на 12в. Ну а далі пробуючи де - і де + вивів і підключив. сфоткаю трохи пізніше схему що куди вийшло.
Дякую я вже знайшов схему на німецькому форумі
Так поділися з народом)

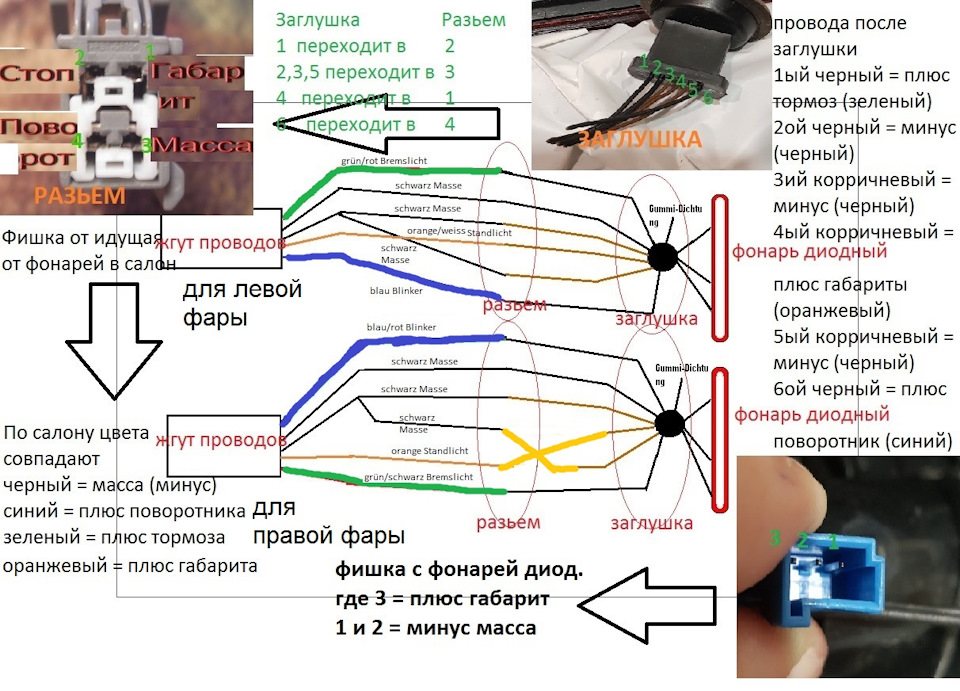

Вгорі 1 схема для дорестайлу! Начебто все зрозуміло намалювали
А 2 для рестайл? Чесно кажучи зрозуміло мало) ні пінів нумерації)
Переконав зроблю в 1 картинці
напеінтил картинку дивись)
Божественно!) І головне зрозуміло!)
