Почнемо з того, що після пересвіту блоку кондиціонера тиц, захотівпересвітити панель приладів. Для підсвічування використовувавраніше зроблену плату, творець якої vetalxh, а скачав я її уruslanck за що велике спасибі!

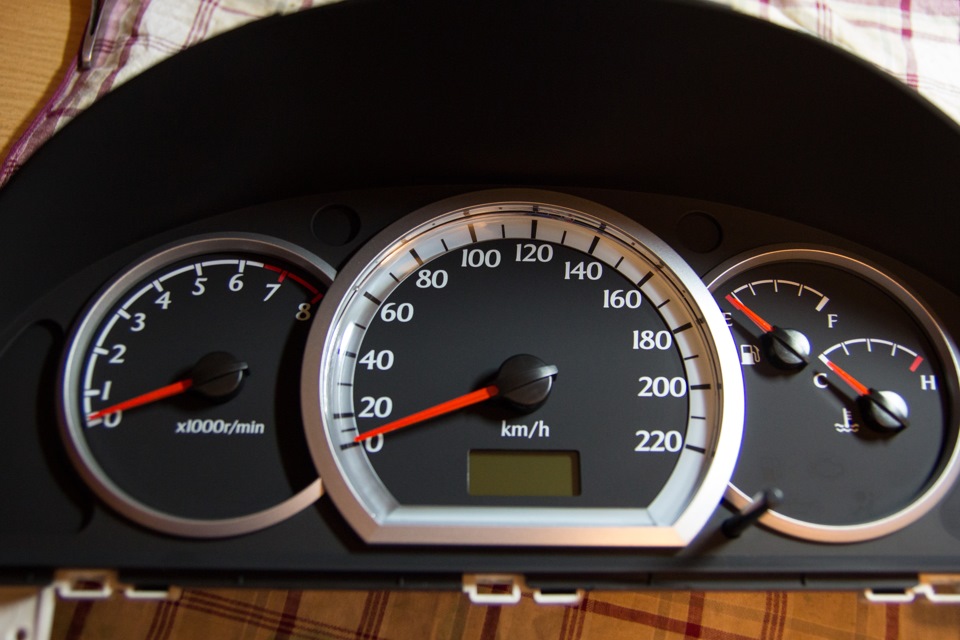

І так, спочатку потрібно акуратно зняти стрілки, я сфотографувавперед зняттям, щоб так само поставити їх, до речі виставив стрілкиз першого разу, точніше як було, тільки температура двигунабуквально на 1 мм показує більше. Підкладку відмивав спиртом іватяними паличками. Відмито

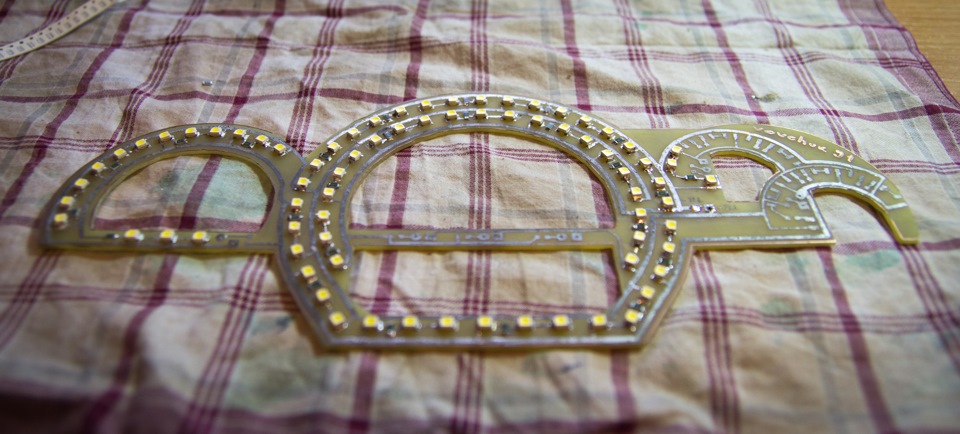

У процесі паяння)

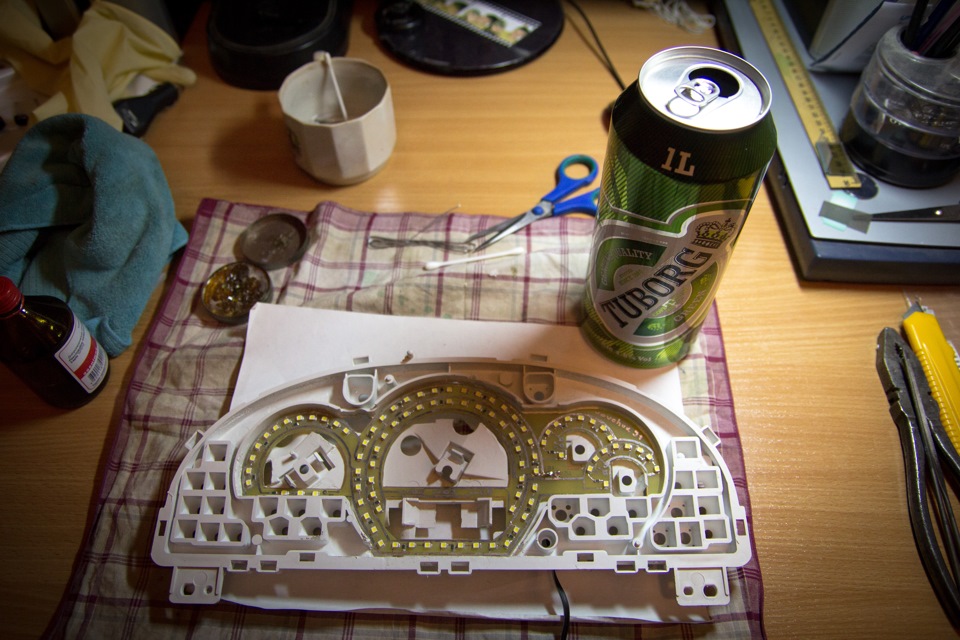

Незамінний друг, TUBORG!
Прикладка обкладинки
Стрілки підсвічував окремо:тахометр, температурометр та бензинометрпо 4 діоди, спідометр 5. Садил на термоклей. Підсвічування стрілкиспідометра Підсвічування стрілки тахометра
p>
Одометр.

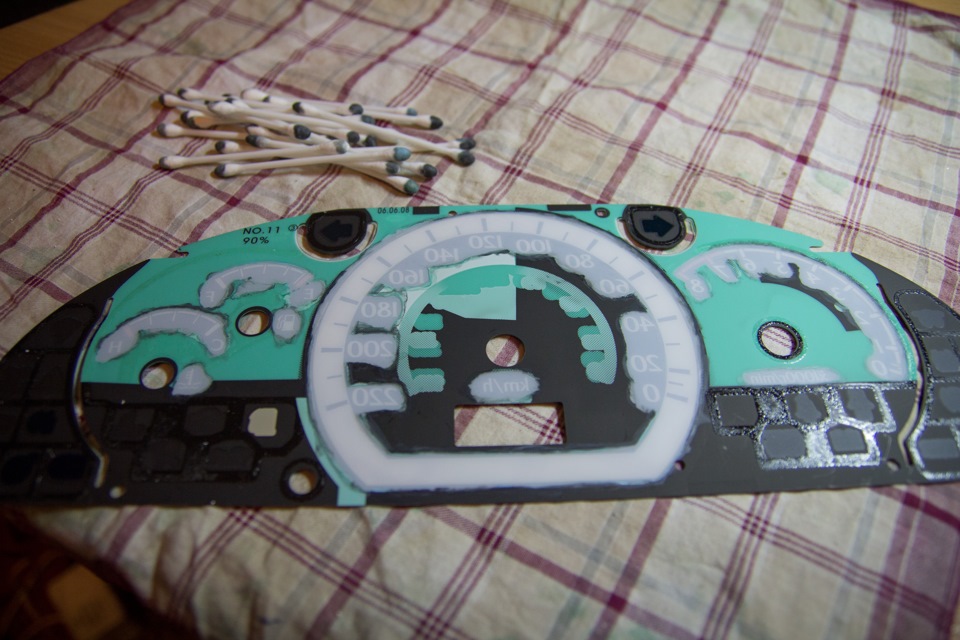

Зелений світлофільтр я викинув, замість нього використовувавзвичайний офісний папір, складений вдвічі. (спереду і ззаду).Знімаємо ту, що ззаду, якщо акуратно зняли, просто розвертаємо їїна 180*, а якщо ні, то тоді шукаємо стару (неробочу) матрицю від РКмонітора, в моєму випадку розбита матриця від ноутбука, знімаємо знеї плівку, відчищаємо від клею, приклади Домагаємося темногоекрану! Найнудніше - це видалення клею з плівки. Змивав всеспиртом, тер оччеееееень довго ... Все відмито
Заодно розпаяв світлодіод на аварійку (LED5), Пізнішепідключатиму!
А так, ще підключив індикатор ближнього світла (індикатор ДХО)
ДО:

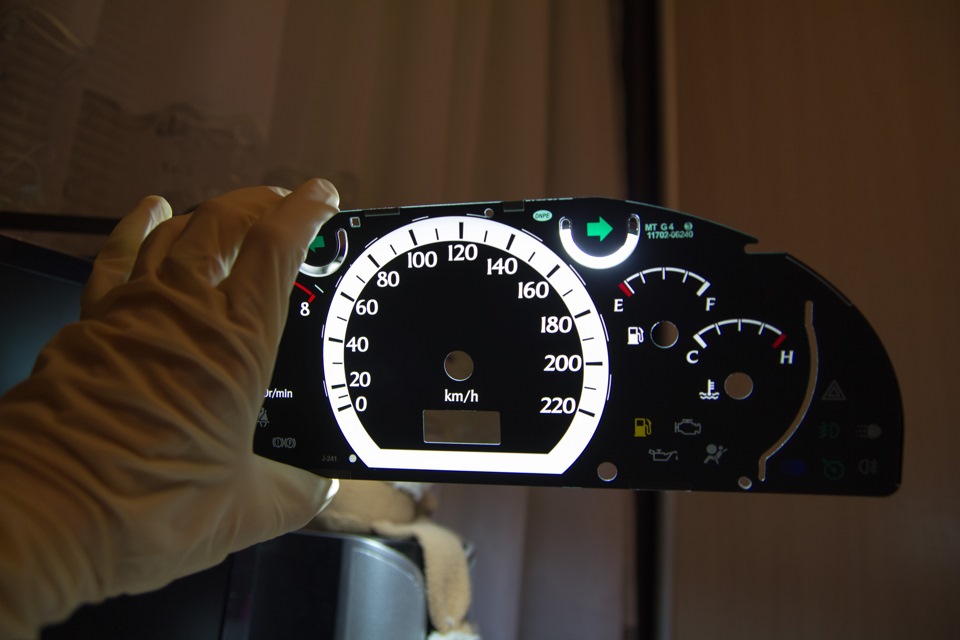

ПІСЛЯ:
Так а зробив плавне включення підсвічування. Включаєш габарити -загоряються стрілки, потім розгорається приладка. Також можнаїздити тільки з одними стрілками, до речі дуже прикольно) Схемускачав у viieer. Розмістив схему під панеллю, біля приладки, засунув у якийсь корпус, вийшло майже завод)
