Скопіював тут www.club-espace.ru/forums/index.php? showtopic=3677.

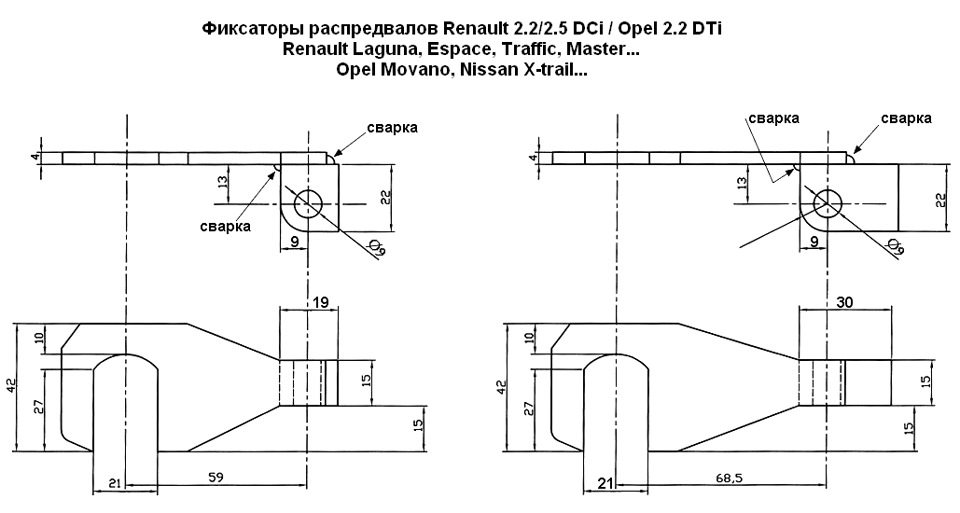

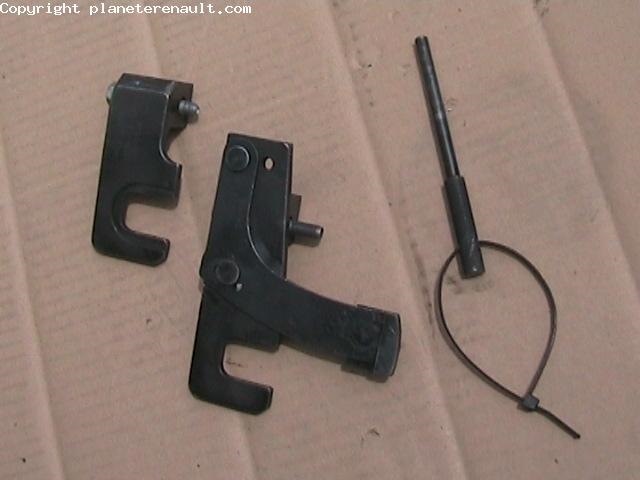

Це креслення був знайдений на лагунівському форумі, але там він чито з метою "захисту від дурня", чи з метою поприколюватися надчайниками зображений у дзеркальному відображенні, але всі написивиконані у прямому, у такому вигляді креслення там і лежить досі.Тут я даю виправлений варіант готовий до виготовлення. Фірмовийфіксатор має прапорець за положенням якого визначається натягременя ГРМ. Без нього цілком можна обійтися визначаючи натяг поположенню стрілки на натяжному ролику, яку можна бачитивикористовуючи дзеркальце.
