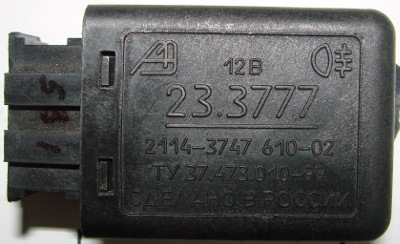

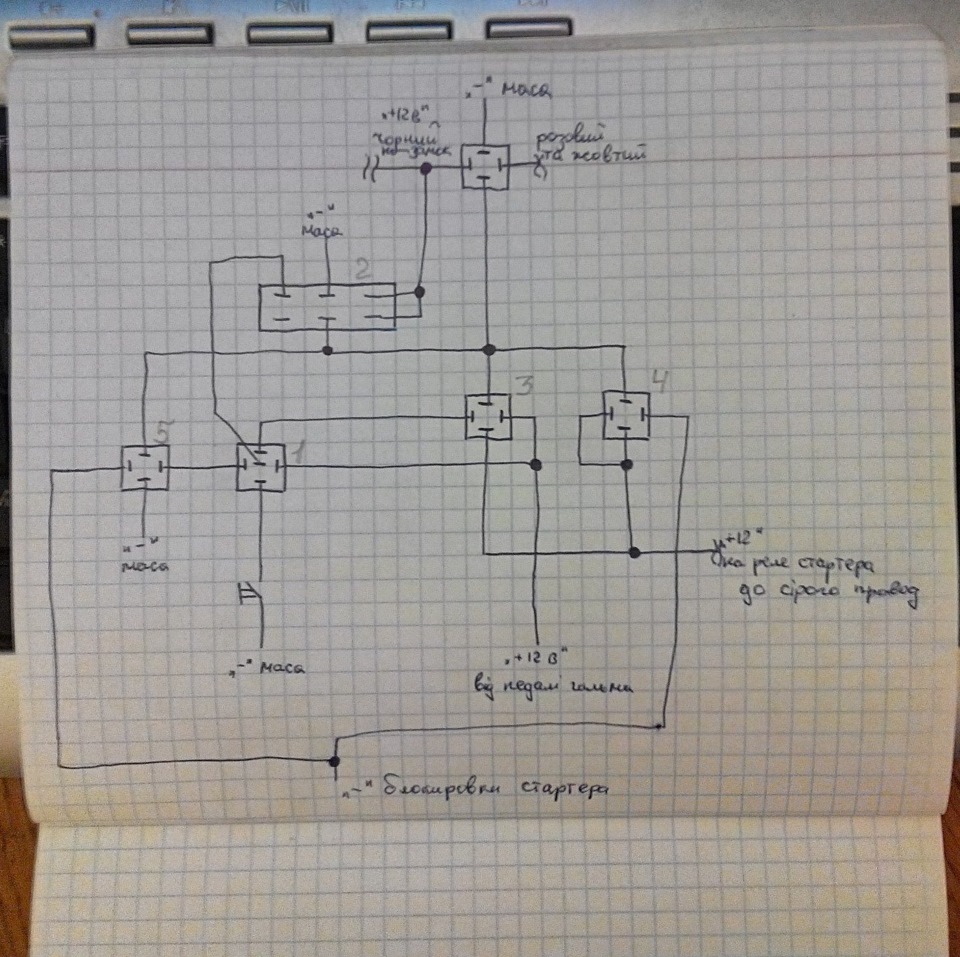

У мого друга з'явилася омега А, але вона розібрана і при складанні виявилося що немає деталей до неї серед них немає замку запалення від я йому і запропонував зробити заводку машини з кнопки але він в цьому не стартувати з початку я йому запропонував зробити економ варіант запалювання на тумблері а стартер з кнопки, але коли помацався на просторах драйву побачивши схему кнопки старт стоп на основі реле задніх протитуманних вогнів з 10 каталожної номер 23.3777 і я подумав а чому б і такий девайс собі у волгар не поставити трохи подивився і осмислив схему я прийшов до висновку що схема дуже не погана, злегка підкоригуючи під волгу, схема на фото для неї знадобиться одне реле 23.3777; три 4-рьох контактні реле;
переглянемо роботу даного девайса:
1 якщо натиснути на кнопку без гальма то включитися запалювання і якщо без гальма ще раз натиснути запалення вимкнеться
2 якщо натиснути на кнопку без гальма а потім натиснути на гальмо і натиснути на кнопку мотор заведеться при цьому кнопку не потрібно тримати, при запущеному моторі повторне натискання на кнопку заглушити мотор і вимкнути запалення, при цьому гальмо можна натискати
3 якщо натиснути на гальмо і натиснути на кнопку мотор запуститься

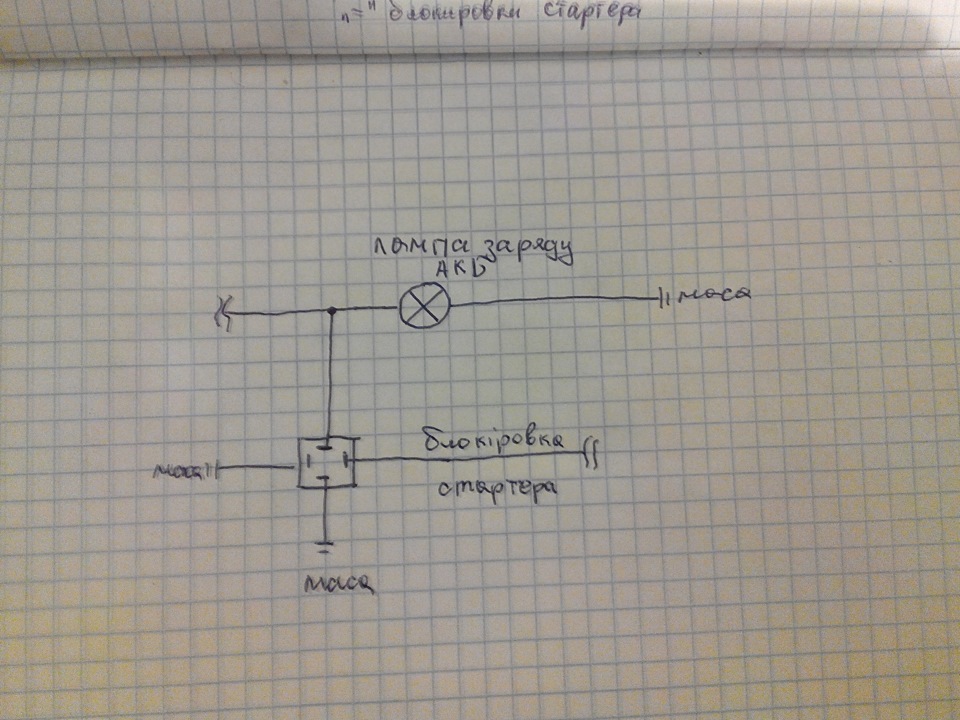

Але є одне але в цій схемі у якого я взяв цю схему у нього інжектор і є блокування стартера у мене такого такого немає, я придумав вихід зі становища це зробити самому захисне реле зі звичайною 4рьох контактної релюхи. Принцип такий при не запущеному моторі горить лампочка розряду акб і з неї беремо +12 на релюху яка робить блокування стартера (вимикає мінус при запущеному двиглі). Але це поки теорія і перевірка працездатності на столі найближчі час коли буде вільний час ставитиму цей девайс на машину і звичайно що зроблю докладний звіт і видос.
