Генератор, заміна підшипників та щіток. Частина 2-а

Привіт всім,

Отже, генератор зняли

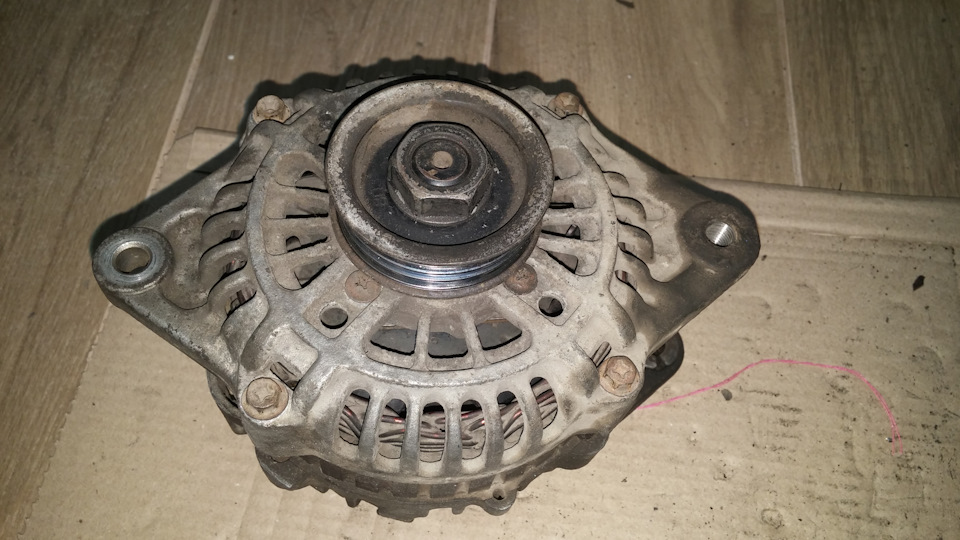

знятий генератор
Далі стоїть завдання зняти шків з ротора, відкрутивши гайку, тутнарод йде двома шляхами:1) стопорять лопаті ротора типу викруткоючерез 4 отвори; 2) викручують 4 шпильки, які стягують передню ізадню кришки і вивалюють ротор з передньою кришкою, потім у лещатахзатискають пластини, які жорстко закріплені на роторі і зриваютьгайку.
У мене немає лещат, та й генератор так близько бачу вперше, що внього і як усередині кріпиться не уявляю взагалі, тому вирішеноакуратно стопорити лопаті через отвори.

Основне завдання в даній процедурі уперти викрутку не в мідний дрітстатора, інакше порушиться лак і можливі міжвиткові пробої або щечогось.

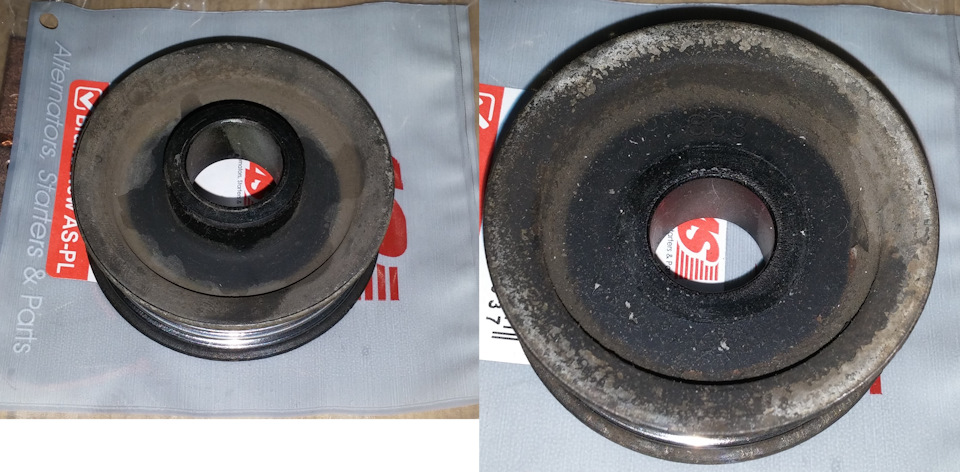

Загалом з другої спроби відкрутили гайку великою тріскоткою знасадкою на 24 і зняли шків. Викруткою, а краще ключем на 10 4шпильки по периметру. Також можна одразу відкрутити 4 гвинти, якітримають пластину, що закриває підшипник.

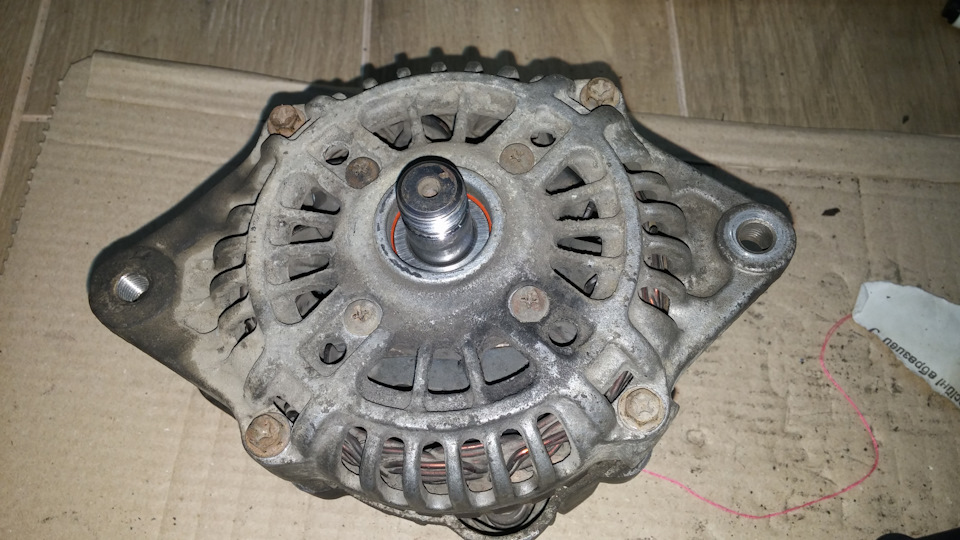

Верхня кришка, вид без ротора

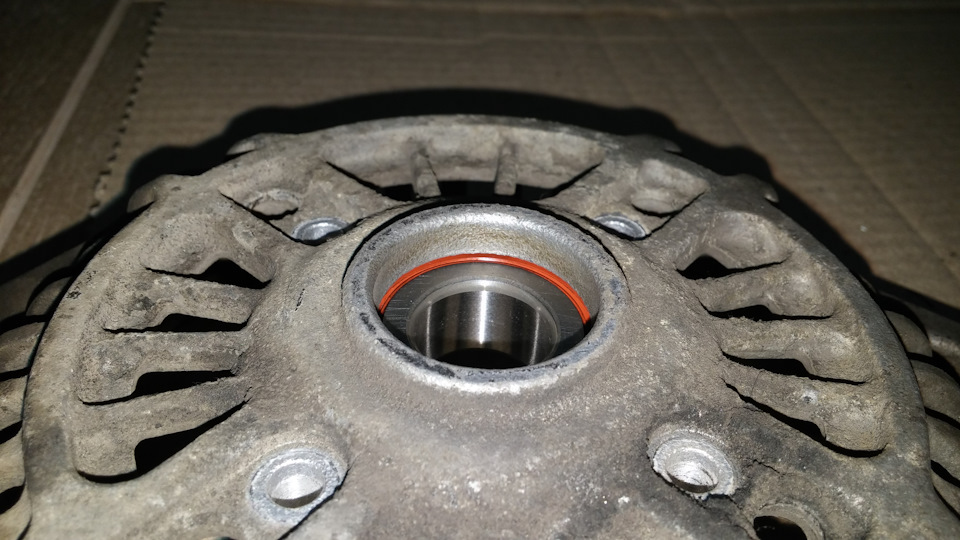

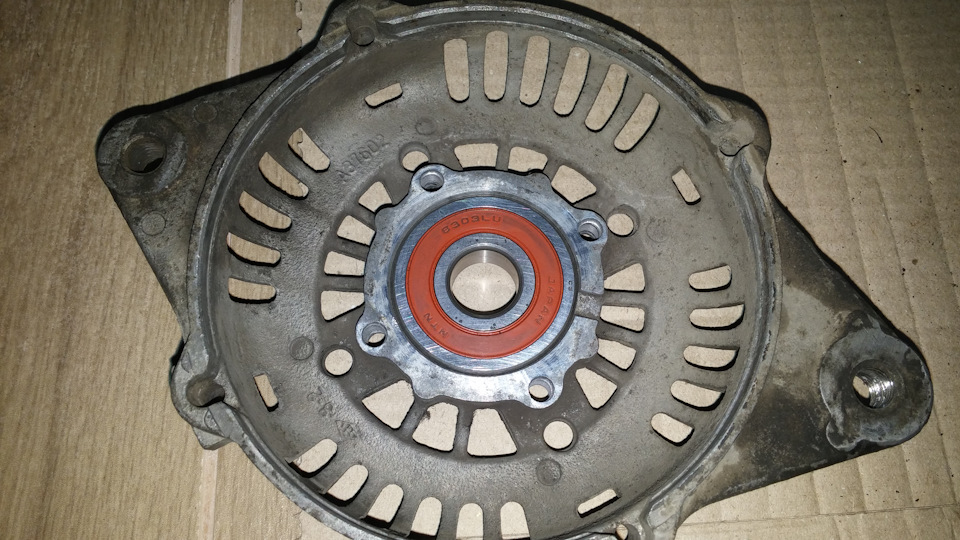

Верхня кришка, вид знизу. Захисна пластина підшипника вжевідкручена Кришка знялася досить легко, без особливих зусиль.Тримав генератор за верхню кришку і просто постукував молоткомлегенько по ній по периметру. Верхній підшипник залишився укришці.
Генератор без верхньої кришки
На валу ротора була ще одягнута проставка (велика шайба)спеціальна, яка, як я розумію, не давала лопатям ротора зустрітисяз верхньою кришкою, тому що зазори там мінімальні. Сам роторзніматися не хотів, задній підшипник йому не давав, або хз що, стукав я по ньому довго і нудно, не сильно, нарешті вийняв.
Ротор із заднім підшипником

У даному випадку підшипник залишився на валу, і всі мої подальшідії були марними, залив WD, простукав, у жодну. Зробив примітивнийзнімач із двох пластин, поставив кульку і намагався продавитипідшипник, але нічого не виходило. Довелося вдатися до сторонньоїдопомоги. Шукав майстерню, яка займається розбиранням генераторівабо у кого є знімач підходящий. Як мені пощастило, не знаю, попитавна Успіху і направили куди треба, за 20 грн мені зняли з роторазадній підшипник і ще за 20 знайшов аналог клеми генератора, щоправда, там отвори під болт було на 6, а мені треба було на 8, але із цим проблем не виникло, розсвердлив.

Ротор зі знятим заднім підшипником
Невеликий знос якоря, і тут був задній підшипник, вал у ньоготонкуватий
Невеликий знос валу, де стояв передній підшипник

> Также купив клему мідно-луджену і гайку

Клема генератора
Далі вибиваємо передній підшипник з кришки, для цього я взявнасадку для тріскачки такого розміру, щоб вона максимальностикалася по колу із зовнішнім металевим кільцем підшипника ілегенько простукував по ній з різних боків, сильно бити не можна, кришка алюмінієва, може луснути, в ідеалі знизу потрібно поставитиякийсь упор, але нічого не знайшлося.
< На поверхні видно кернення, ніби підшипник погано в нійтримався, і її трохи деформували, незрозуміло, так у всіх, або вмене так генератор відновлювали, ну Да ладно. Далі, у нас залишивсястатор із задньою кришкою, щітками і діодами. У вазовськихгенераторах щітки можна поміняти не розбираючи генератор, у нас жевсе з танцями та бубнами, потрібно розібрати повністю, щоб змінитищітки. Що робити, щоб дістатися щіток., мені стало незрозуміло, придумав наступне. Статор припаюється в моєму випадку трьомапроводами до діодного мосту, в інеті бачив, що у деяких 4 дроти.Простукав по периметру трохи, щоб бруд відвалилася і приклавшипевну силу вийняв статор із задньої кришки, але він все однотримався на припаяних дротах. Деякі відпоюють їх одразу, щобполегшити собі життя, я ж зсунув статор на підлогу см із задньоїкришки і вставив довгу викрутку відкрутив один із 3-х гвинтів, якітримали діодний міст із щітками у задній кришці.< Червонастрілочка вказує на довгий шуруп, який треба викручувати згинаючистатор, зелені стрілки вказують на короткі шурупи, яківідкручуються без проблем.< 3 гвинта, які тримаютьщітково-діодний вузол в задній кришці
Статор зі щітковим вузлом без задньої кришки
Задня кришка, вид зовні
Задня кришка, вид зсередини
Діоди на радіаторі та на підлогу см виступають 2 щітки
Вигляд на щітки через статор
3 дроти від статора до діодів
Витрачено 20 грн зняти підшипник задній, 20 грн клема генератора та10 грн клема на провід, що йде до АКБ

Весь генератор розібраний, продовження слідує...
