Примусове включення вентилятора системи охолодження.
Знайшов статтю "примусове включення вентилятора через дод. Релекнопкою"https://megadriver.org/p1366944-prinuditelnoe-vkliucenie-ventiliatora-sistemy-oxlazdeniia? m…5654572& page=0#a155654572

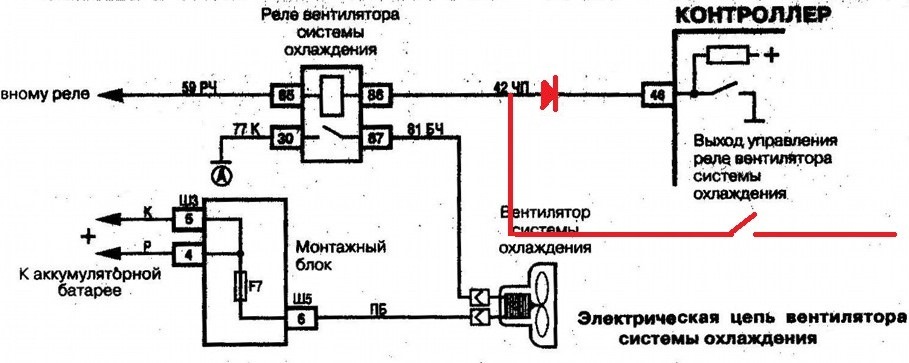

Тепер хочу розглянути схему включення вентилятора через штатнереле, діод та кнопку, полювання ще більше спростити підключення…, хто що думає з цього приводу?
Ps Трохи відредагував, залишив 2-й варіант)).
Коментарі20
Зробив так само) все працює, у мене в бж можна почитати роз'яснення що куди чіпляти
Діод перевернути потрібно! Анодом до реле, катодом до виходу ЕБУНормальний варіант. Просто і надійно. А якщо трохи складніше, то потреба в кнопці відпадає.
Ага, спасибі, затикав коли малював, зараз перемалюю.)) Так, твій варіант теж хороший, тільки поморочиться доведеться.
у твоєму мультитронікс знайди функцію - включення вентилятора, він сам буде включати вентилятор за заданою тобою температурі, я налаштував собі на 95С
Я налаштував, це так, теорію розглядав, знайомий на 14-й попросив знайти найпростіший варіант, ось і вирішив свій обговорити, до речі, вже зробили йому за цією схемою, поки без нарікань катається.
Так само можна на 4-х контактну кнопку зачепити, щоб при перемиканні, ланцюг реле-контролер розмикався, а інший ланцюг замикався. Навіщо досі народ реле ставить, не розумію ...)
Ні, так НЕ МОЖНА! Отримайте ЧЕК з помилкою обрив ланцюга реле вентилятораДіодна розв'язка вирішує проблему!
Можна сміливо замикати ланцюг контролера, але не потрібно. Діод як рішення
Я мав на увазі ось так з двома позиційними кнопками, тобто коли вентилятор включений примусово, ланцюг контролера розімкнена.
Я про це і писав. Буде ЧЕК з помилкою. Не потрібно розривати ланцюг контролера. Він його тестує з певним періодом
Зрозумів, дякую.
Що то у мене з діодом чек вискакує, не підкажеш, у чому може бути каверза?
А код помилки?
На бортовому пише щось з ланцюгом охолодження вентилятора, сам код не пам'ятаю ...
Вентилятор з комп'ютера вмикається?
Не знаю, поки не перебував, може я діод не тією стороною поставив? піду пробувати ...
Варіант із неправильно включеним діодом потрібно відразу відстежити!
Ну так, ти правий, я з чеком їздити не буду, якщо не вийде, ставитиму друге реле ...
Для початку з діодом розібратися. Реле штатно з ЕБУ управляється?
Так, штатно все працювало нормально, чек не горів
