Всім привіт! Чесно кажучи навіть не знаю з чого почати. Дужехотілося зробити відкриття багажника з пульта, для реалізації цієїідеї поїхав на авторинок і придбав всі необхідні компоненти:

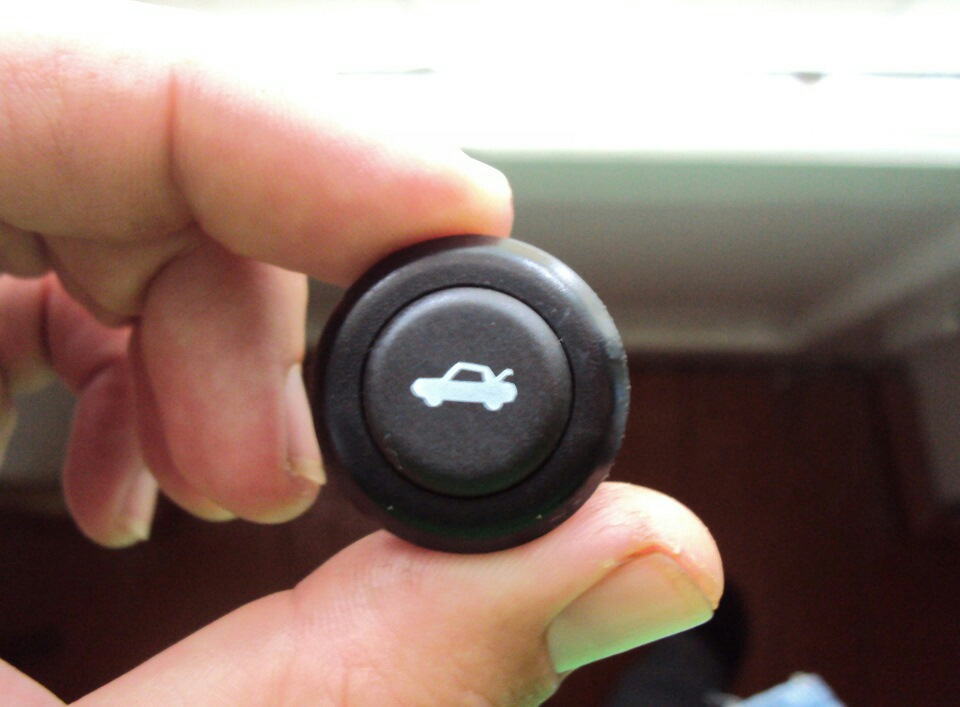

1. Кнопка відкриття багажника ВАЗ 2110

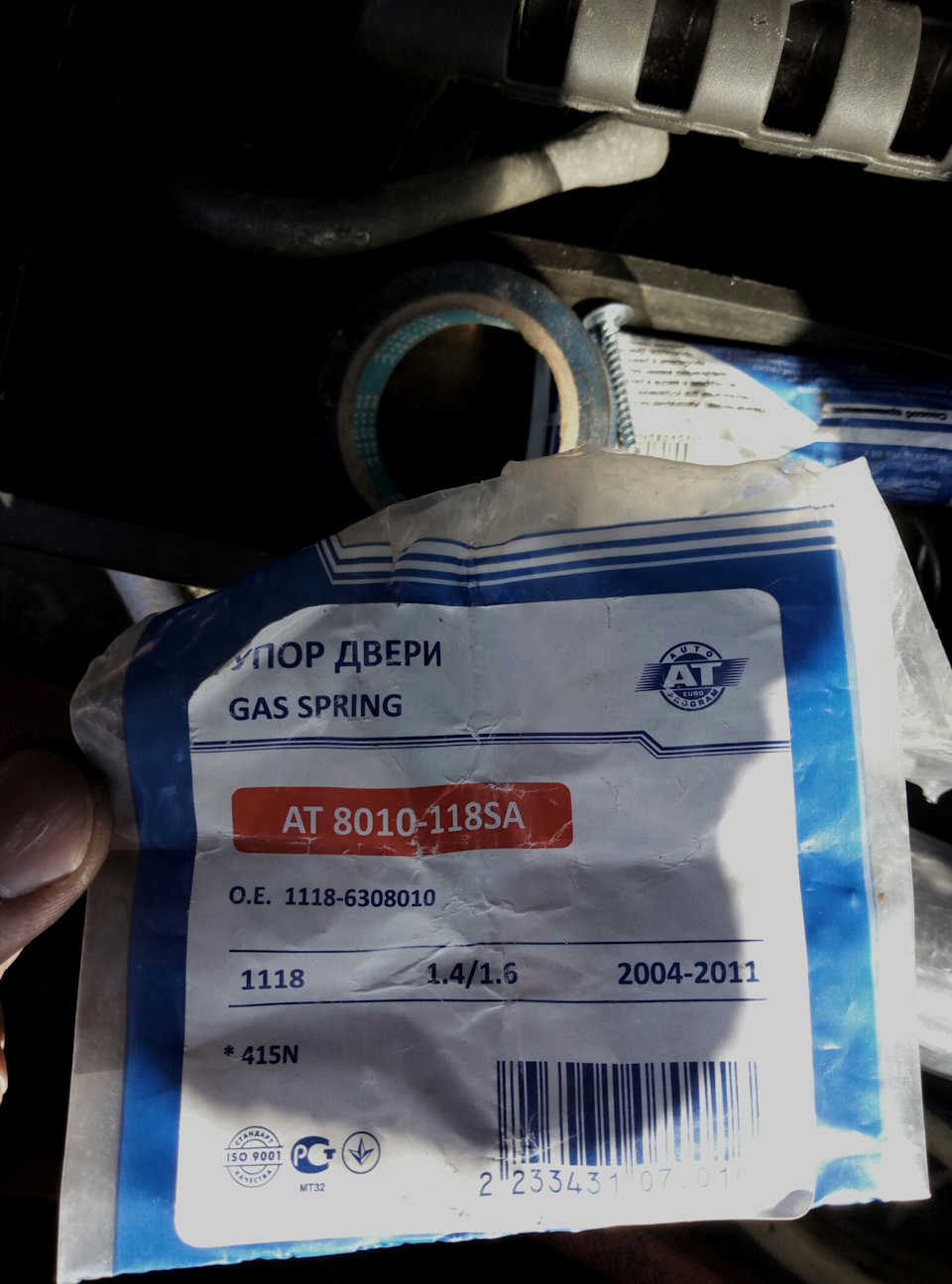

2. Упори багажника (моїм була *опа)
3. Реле 5-ти контактне
4. Актуатор 2-х контактний
5. Фішка (мама) для з'єднання зі стандартною проводкою
6. Пружини (для початкового ходу упорів)

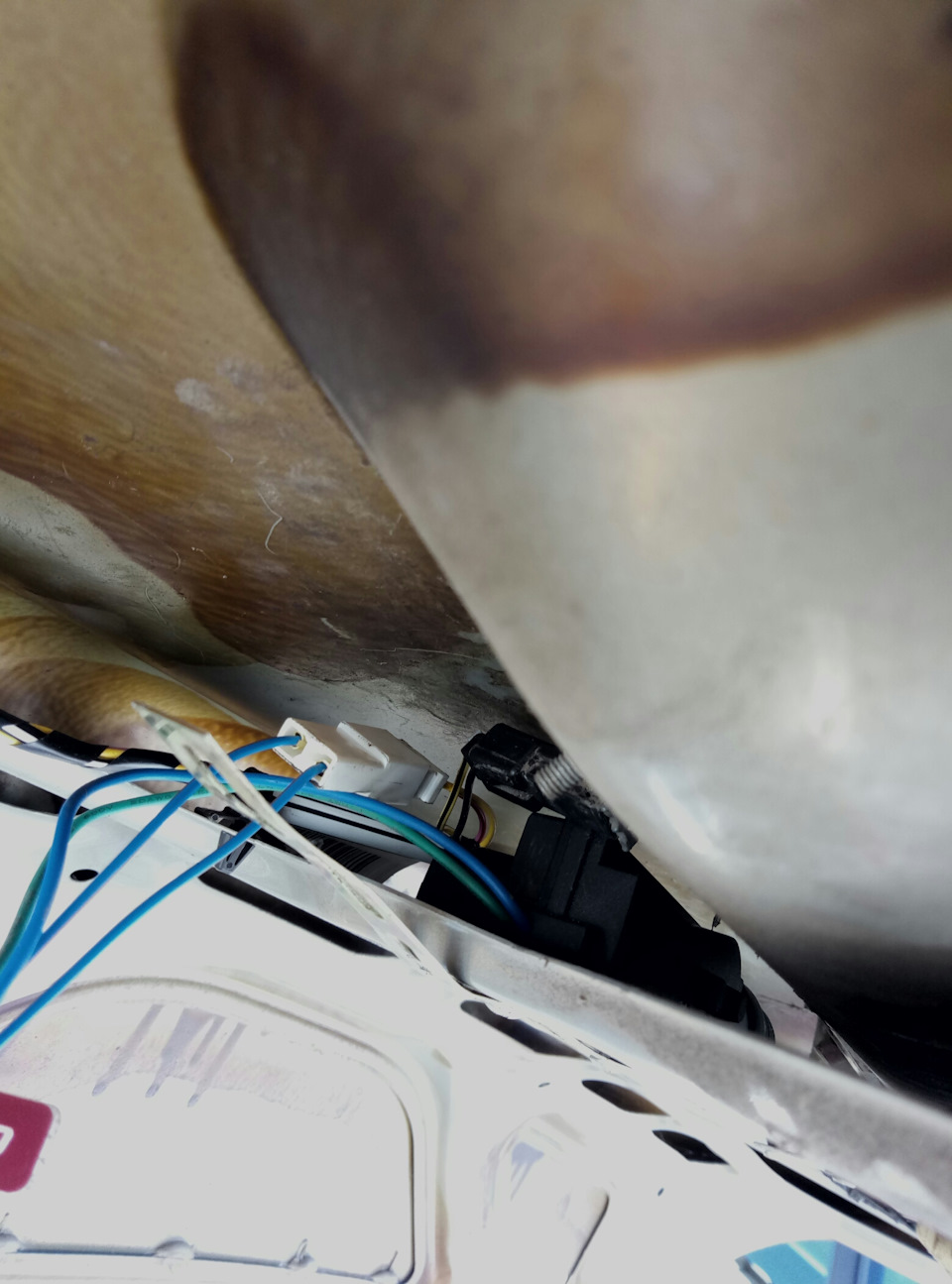

Довго порався з тим, як встановити актуатор так, щоб він самевідкривав багажник з кнопки. Почав працювати разом зі штатнимЦЗ.
Колгоспити проводку категорично не хотів (хоча потрібно булопротягнути в багажник всього один плюсовий провід, що йде відсигналки).
< /p>

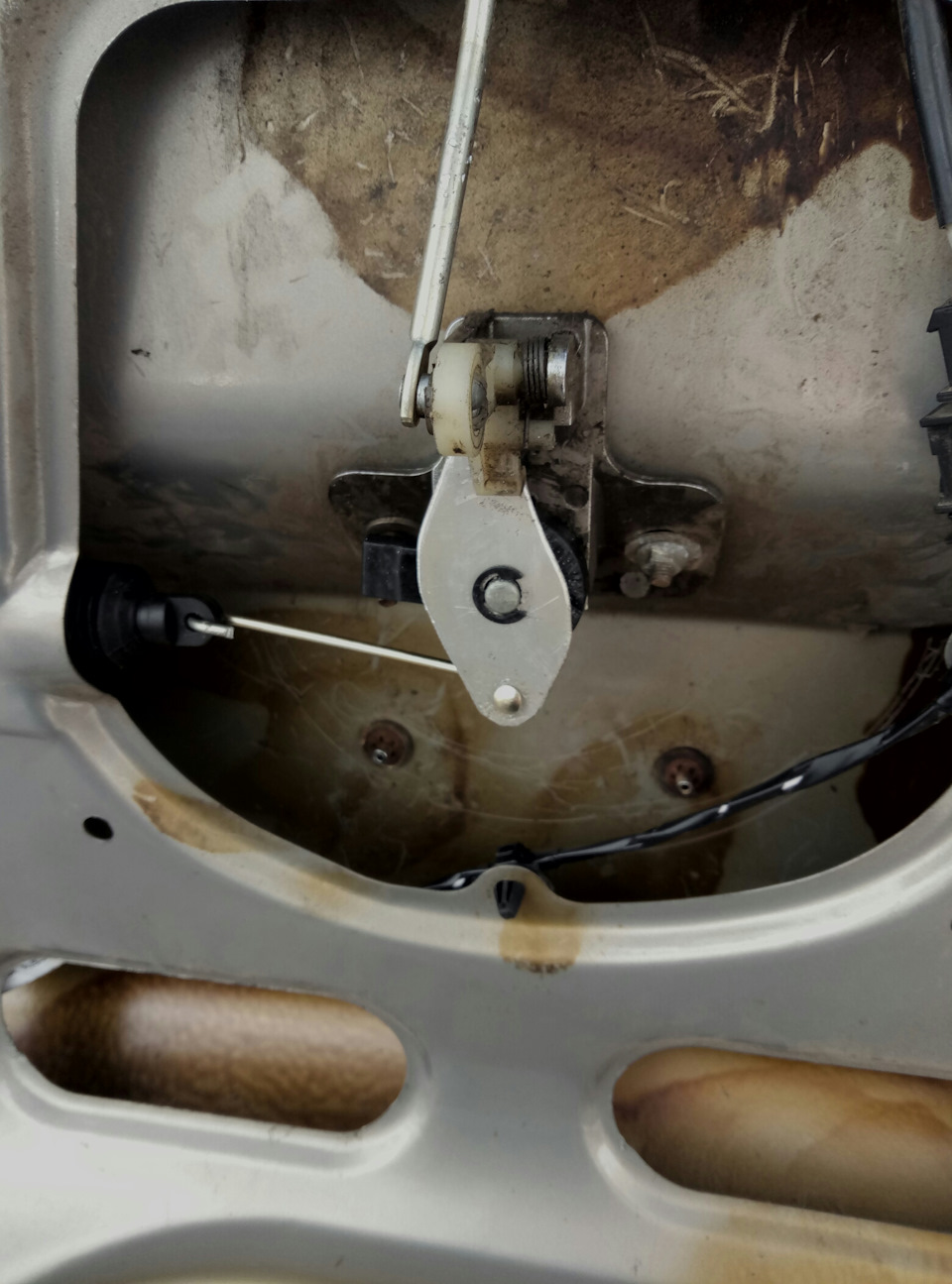

Як я вийшов із ситуації:
Знайшов удома шматок алюмінієвої планки і випив з неї — навіть незнаю як це назвати)
У результаті що ми маємо:
1. Багажник можна відкрити як з ключа так і з брелка сигналізації (але натискання кнопки на кришці багажника я на жаль не позбувся, хоча була саме ця мета).

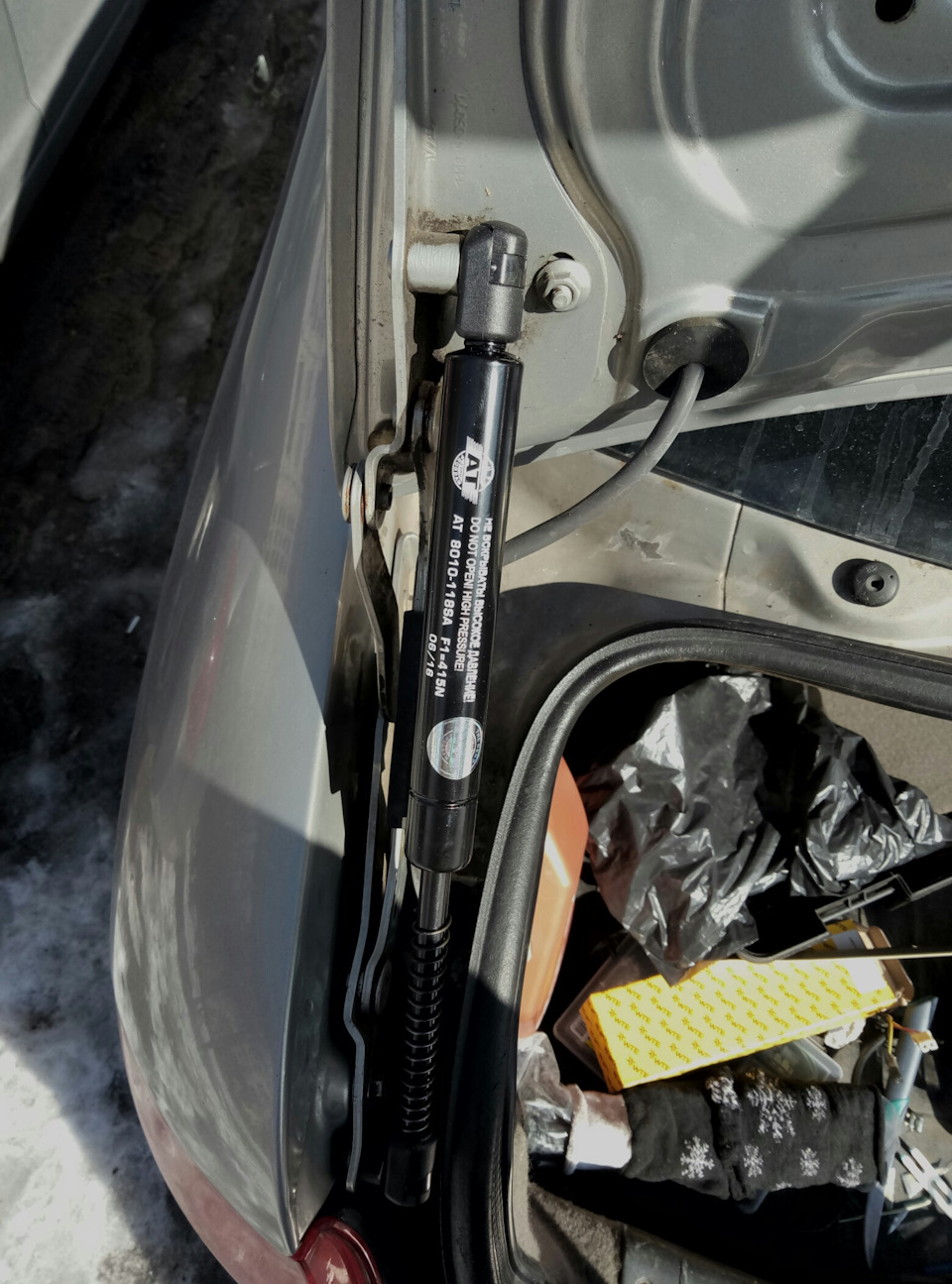

2. Хороші нові упори
3. Підключив додаткові функції сигналу:
— Закриття всіх дверей після 15 с. Як натиснув на педаль гальма (при заведеному двигуні) і відкриття після того, як заглушивмашину.
— після того як заглушив машину, вийшов з неї і зачинив усі двері —через 15 сек. Сигналізація видає три короткі звуки "братан ти насигу мене не поставив", якщо і це не допомогло - ще через 15 сек.Машина стає на охорону, але двері залишаються відчиненими (раптомти ключі там забув). Не знаю…
Запчастини на фото:11181415
Коментарі18
це зразкова схема, мені воно потрібне тому як на 13 контакті блоку (який під заднім диваном) подається - а з сигналки провід на багажник + через реле робимо з плюсу мінус!
Якщо що став диод
На кнопці відкриття багажника 2110три Конта два входи і один вихід. тобто один це будь-який плюс другий це вхід із сигналізації. А третій вихід на сам замок
ось схема непогана
Реле там навіть не до чого. Там немає такого навантаження
але так я зроблю трохи згодом)
Треба ще й захлопування з кнопки зробити на електроактуаторі. На Алі є
Пружинки допомогли
Трохи не зрозумів, це питання?)
Та цікаво є толк?
Товк є! Ці тільки замок відщеплюють, вище вже відповідав)
При відкритті багажника він сам піднімається
На цих ні, якщо поставити потужніше, думаю відкриватиметься!
Пружини клапанів говорять від класики добре підходять
Те, що я випилив з алюмінію теж дозволяє відкрити багажник не користуючись ключем
а у мене при відчиненні дверей відкривається багажник ... тому вирішив відмовитися від цієї витівки. а так звичайно дуже зручно підійшов з пульта натиснув ... не треба з ключем порається
Тільки клацають замок, вже викинув їх, ті що брав перші (були трохи коротші, але товщі) піднімали, але вони бовтаються сильно на упорах, шукатиму альтернативу
Пружинки для початкового ходу піднімають кришку з нижнього положення?
