Всім суботній привіт!
Рухаємося далі наміченим шляхом, а саме:
/>
— Центральний замок:актуатори встановлені у всіх дверях і виконуютьсвою функцію на "ура" (двері багажника в перспективі).

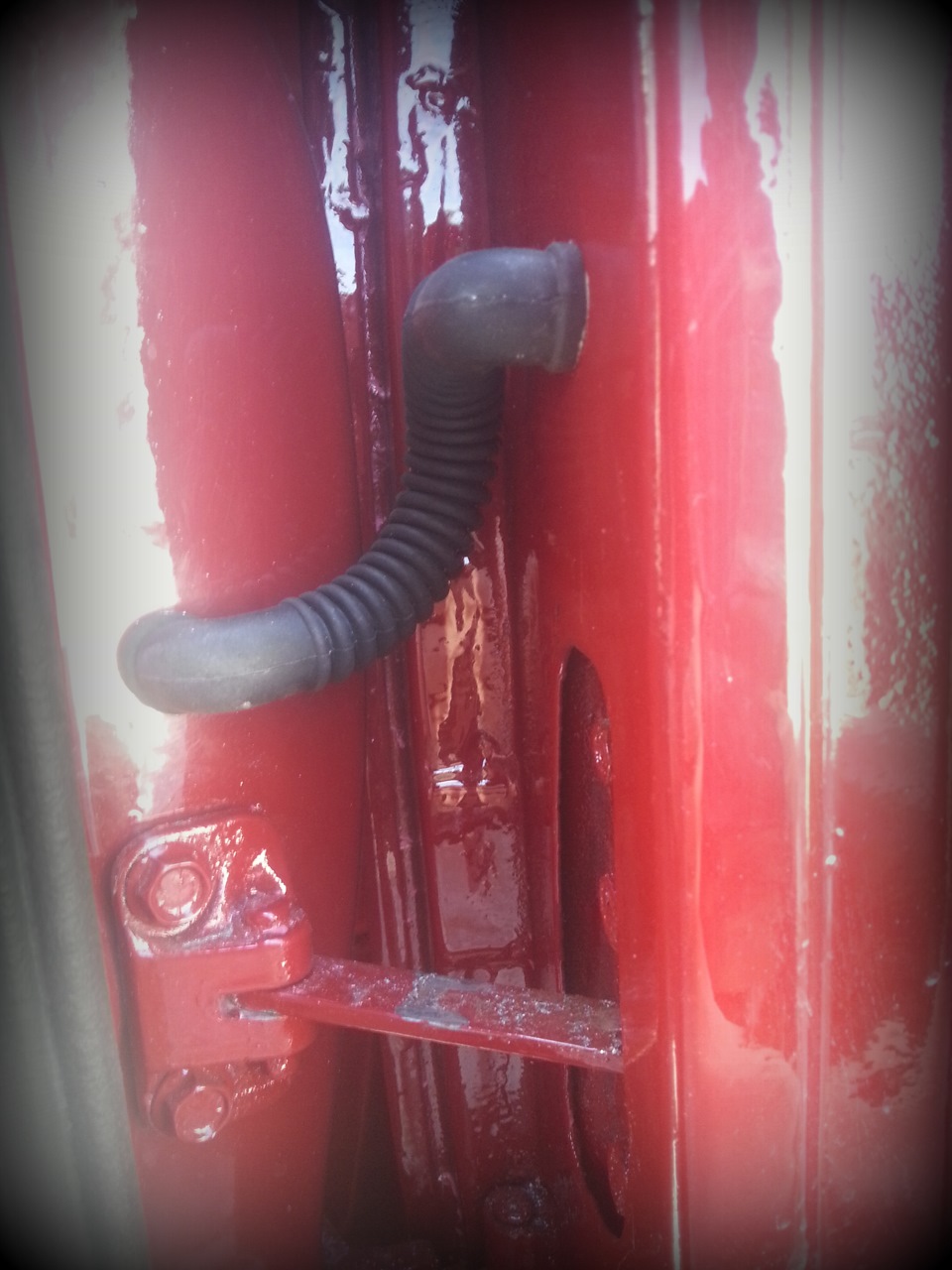

— Проведення ЦЗ:встановлені у всіх дверних отворах гумовігофри:

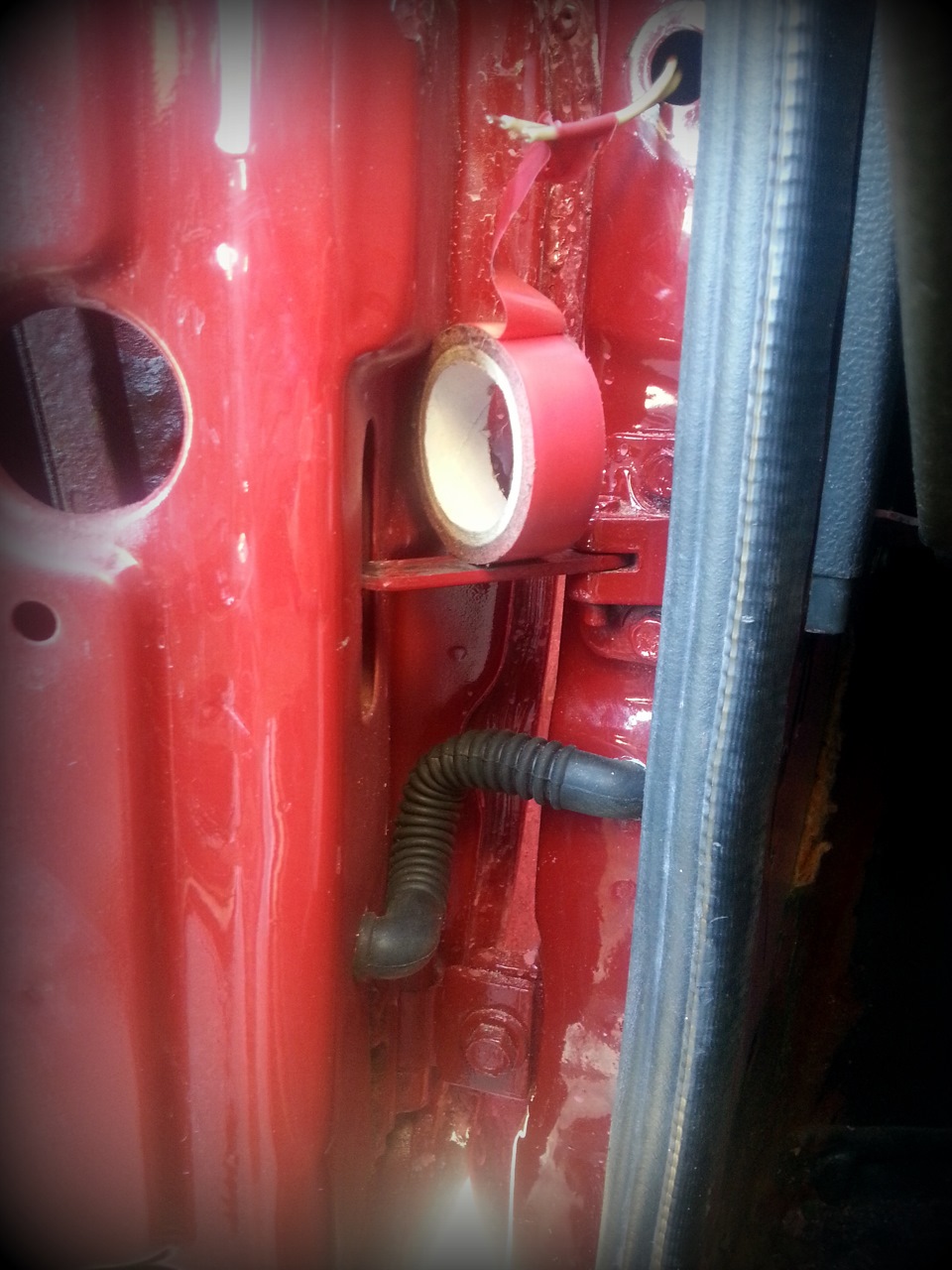

Задні ліві двері

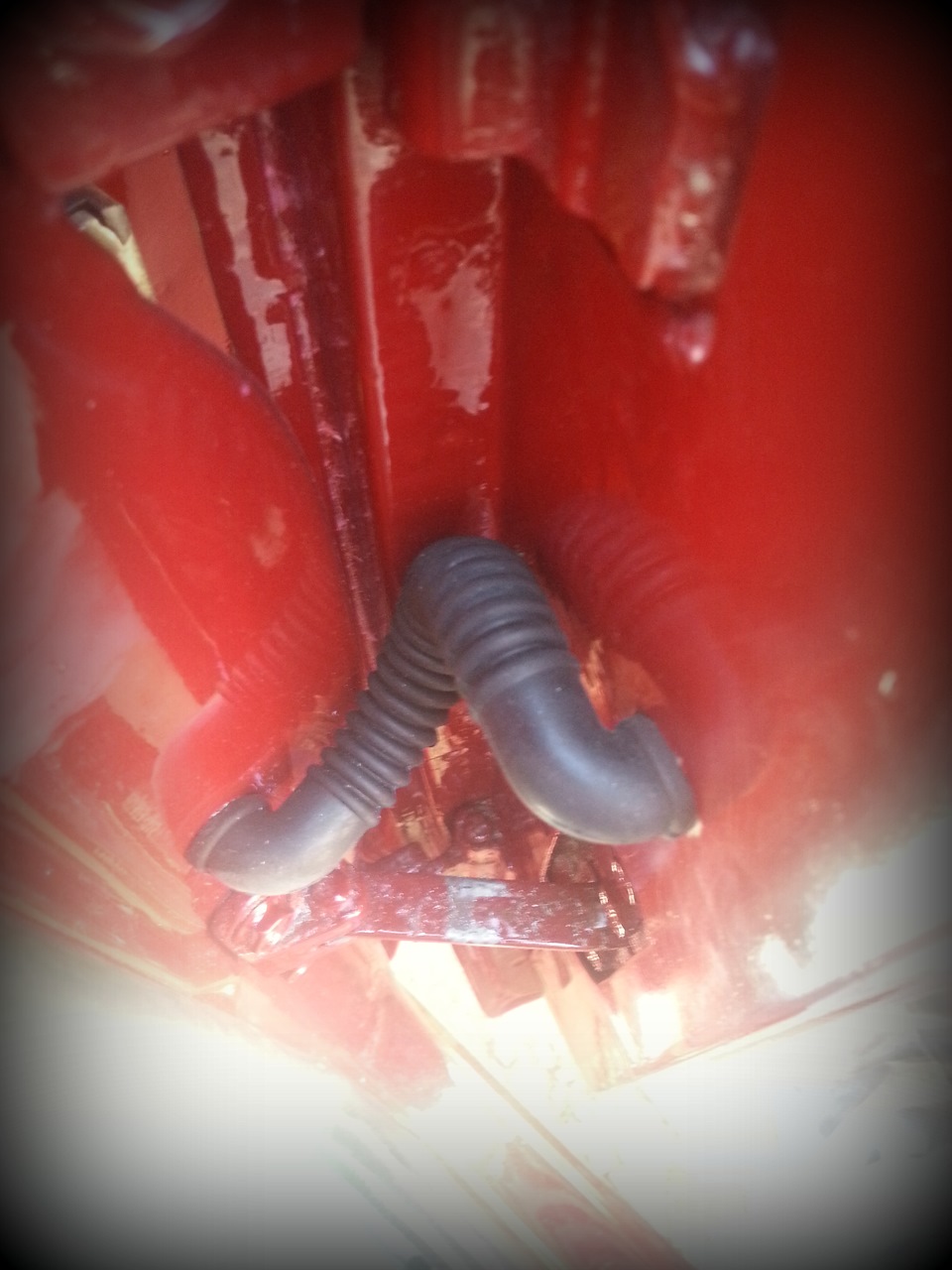

Подібні гофри відмінно складаються (без перегину) рогаликом призачиненні дверей
>
— Проведення салонного освітлення/дверні кінцівки:вирізано івикинуто цілий тисень "лівих" проводів (якийсь саморобноїсигналки/аудіосистеми та інших "ноу-хау" першого господаря). СхемаВАЗ 2108, 2109, 21099 з низькою панеллю приладів.Так самовідновлено роз'єм № 49 (зображений на схемі за посиланням) "роз'єм для підключення до плафона індивідуальногоосвітлення" - в подальшому буде куплено та встановлено.<

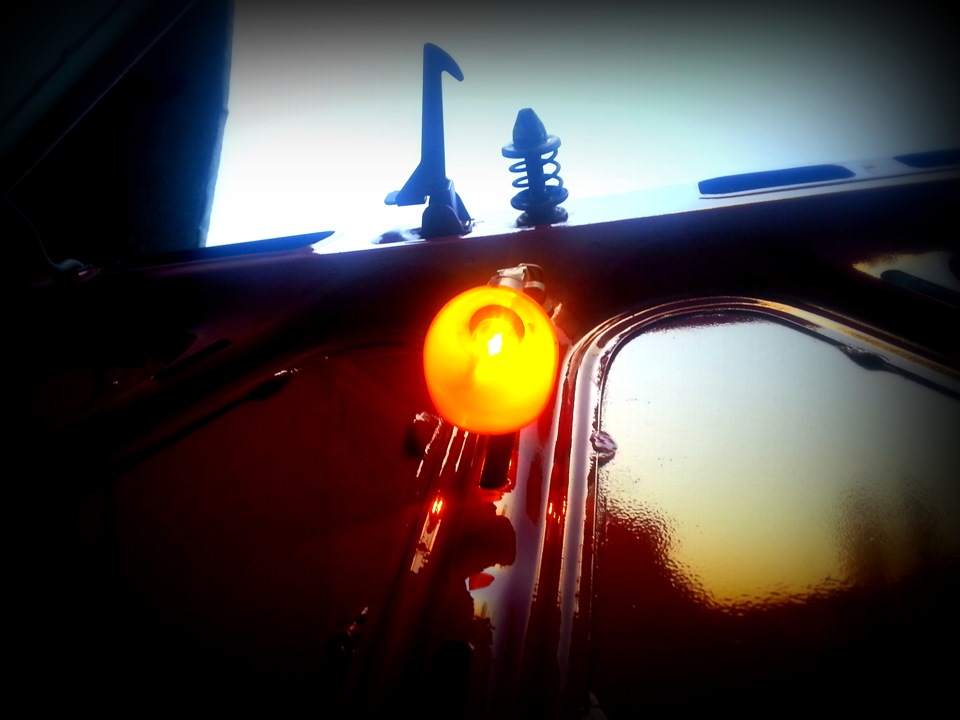

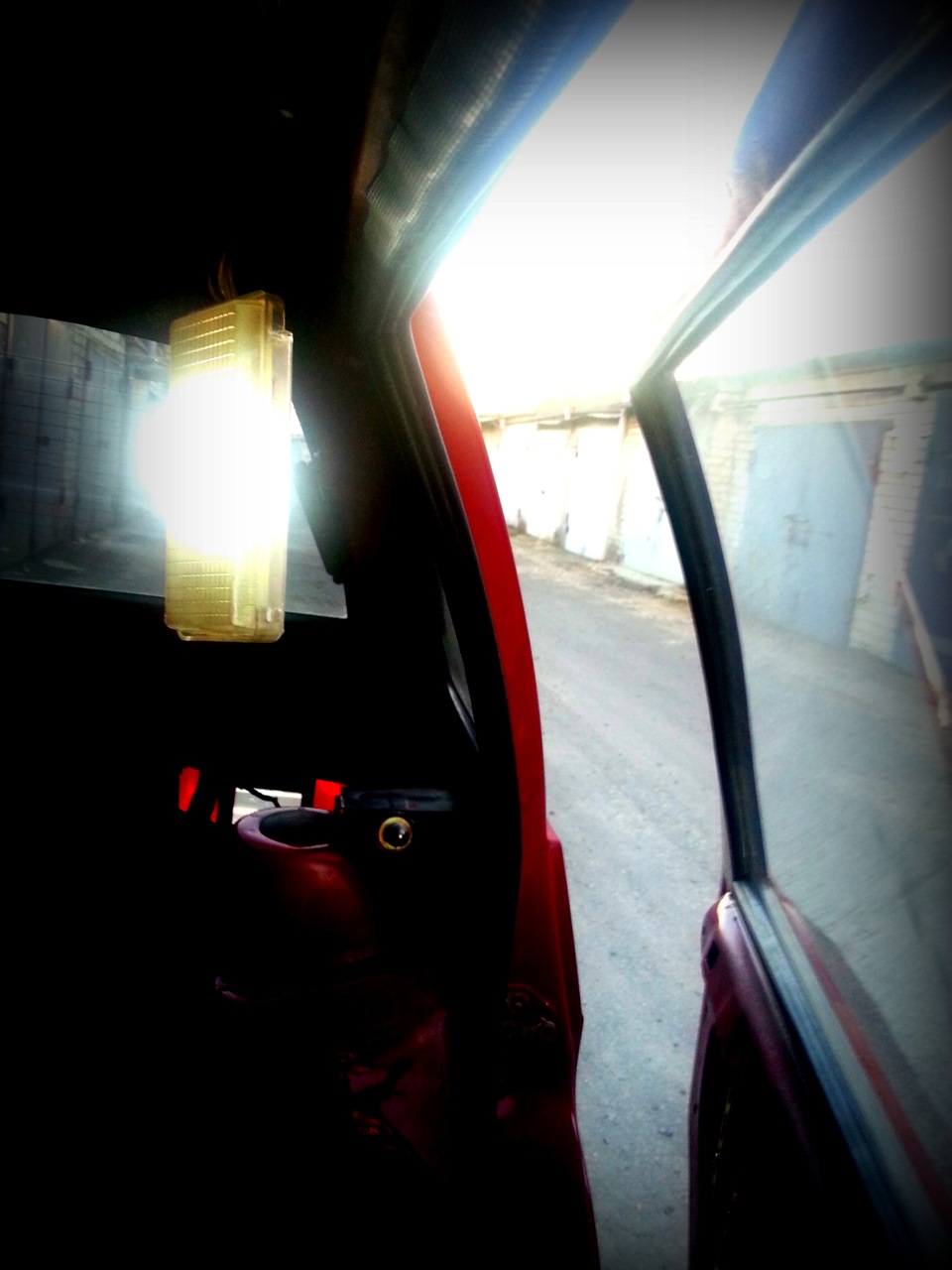

Салонне освітлення у дії. Так само було відновлено сам плафон дляштатного режиму роботи. Підкапотне освітлення:Більш ніж 19 роківпідкапотний плафон не знав про своє призначення. І нарешті цевідбулося:
відновлено проводку від кінцевика до блоку реле. Встановленоподвійний роз'єм типу "мама-тато" на кордоні "кузов-капот" (цезроблено для можливого зняття капота надалі. Оскільки мені довелосяприміряти жоден капот, я зіткнувся з наступною проблемою:неможливобуло зняти капот, не розрізавши провід підкапотного освітленнячерез штатний роз'єм)
Вже розумію підключення автосигналізації.
З понеділка на полірування. Потім передбачаю ШВІ і остаточнуустановку ЦЗ з автосигналізацією.






Коментарі15
Млинець допоможіть sos! Біда така поставив підторпедну проводку з 15 на старій стояла сигналу записана від мб фішка ш 9 я природно відрізав цю фішку поставив нову проводку дивлюся а на монтажному блоці якраз не вистачає 9 ш фішки дивлюся на сидінні л...
а у мене з салонним освітленням біда повна, виймаю ключ запалення із замку світло спалахує, не реагує ні на які маніпуляції з кінцевиками та проводкою, вставляю ключ у замок запалювання, заводжу авто та світло тухне. Якщо в курсі підкажи будь ласка. ...
Ого. Ексклюзив якийсь. Варіантів кілька від банального замикання в системі, помилкового підключення до цілеспрямованої зміни схеми підключення салонного освітлення. Я так зрозумів, коли машина стоїть у дворі закрита - горить салон? Сигналка встановле...
Постав у плафон освітлення підкапотного лампочку на 21 ват і перенесення будуть більше не потрібні.
Так, поставлю, можливо це буде світлодіодний аналог надалі
Як включається лампа підкапотного освітлення?
Та й ту що над АКБ на капот клеїться. може хтось бачив файли картинок щоб у рекламників замовити)))
За рідною схемою, при включенні габаритів та відкритому капоті.
навіщо вона потрібна коли габарити включаються?)
ну типу для того, щоб лампа включалася тільки ввечері, а вдень не горіла. Я собі зробив інакше, у мене вона горить завжди при піднятому капоті незалежно від включення габаритів.
ось це краще, бо включив габарити і їдеш з цією включеною лампою під капотом)
так він вимикається при закритому капоті в обох випадках)))
а як у Вас з наклейками підкапотними?
Немає) я так зрозумів мова йде про наклейку на капоті над акумулятором?
ех а у мене така ж йня бовтається так треба зайнятися. я собі правда лампу купив ту що в розетку біля монтажного блоку прикупив всього за 220р.
