Рухаємося далі в будівництві турбо Н22 — треба поставити купленийраніше радіатор. Вентилятори вирішили ставити на дифузор, якийтреба було зробити.

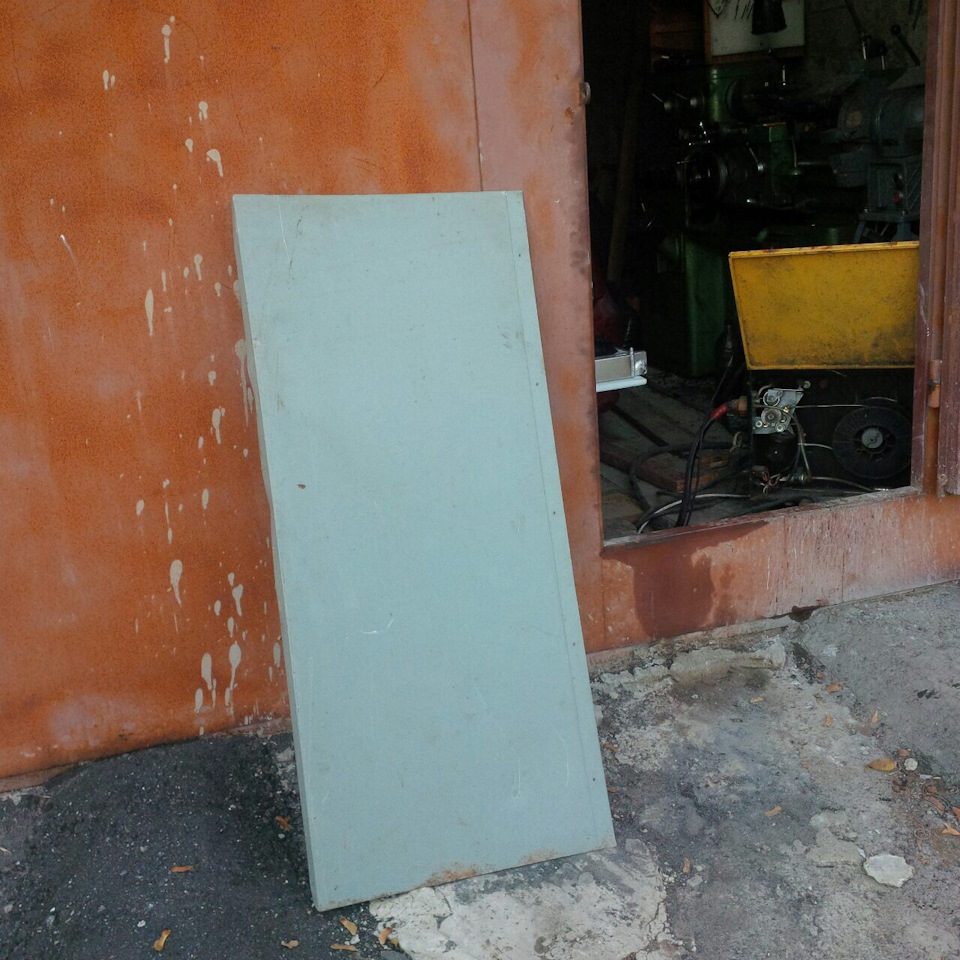

Аркуш крилатого металу:
< /p>

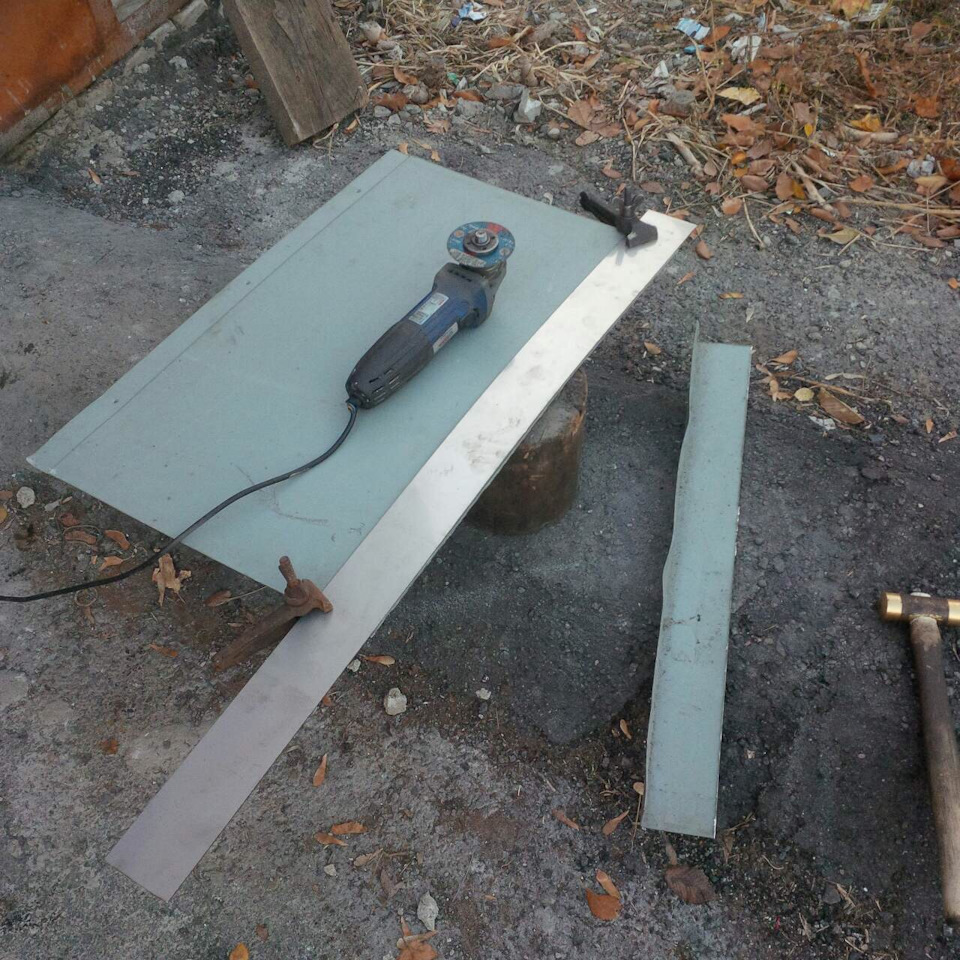

Рівняємо краї і вигинаємо по вигинах радіатора

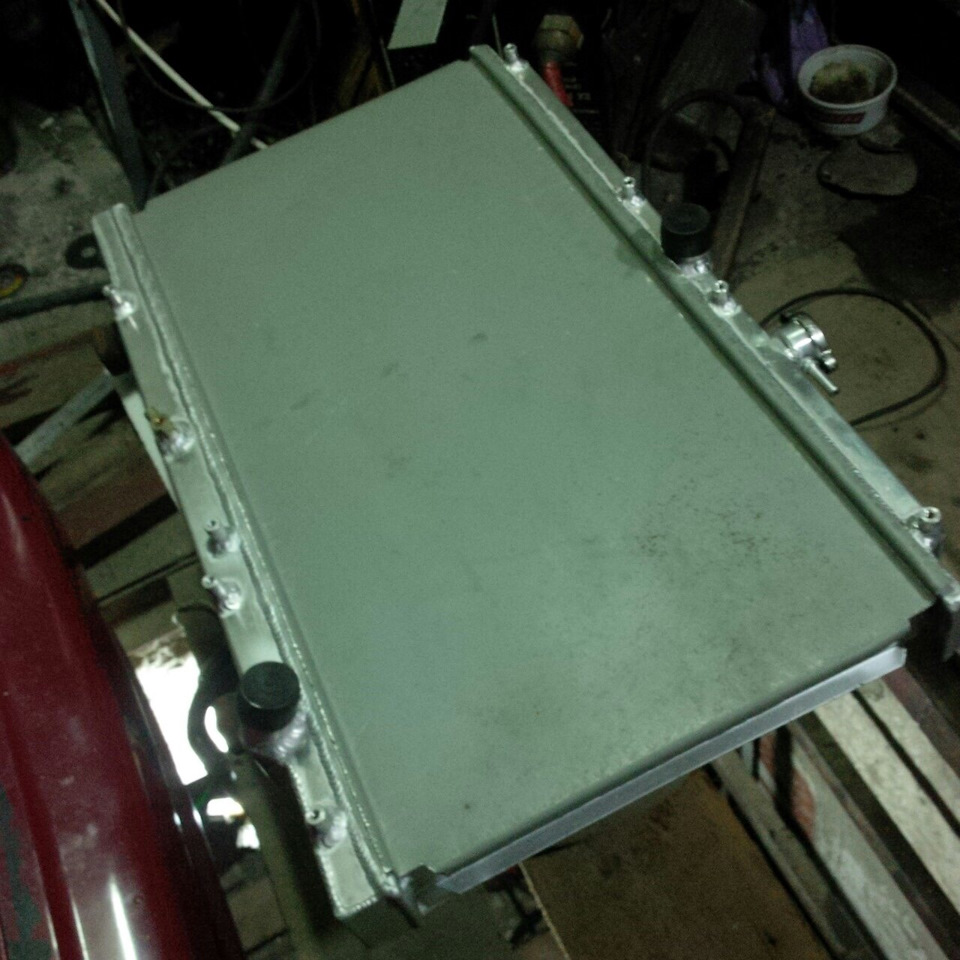

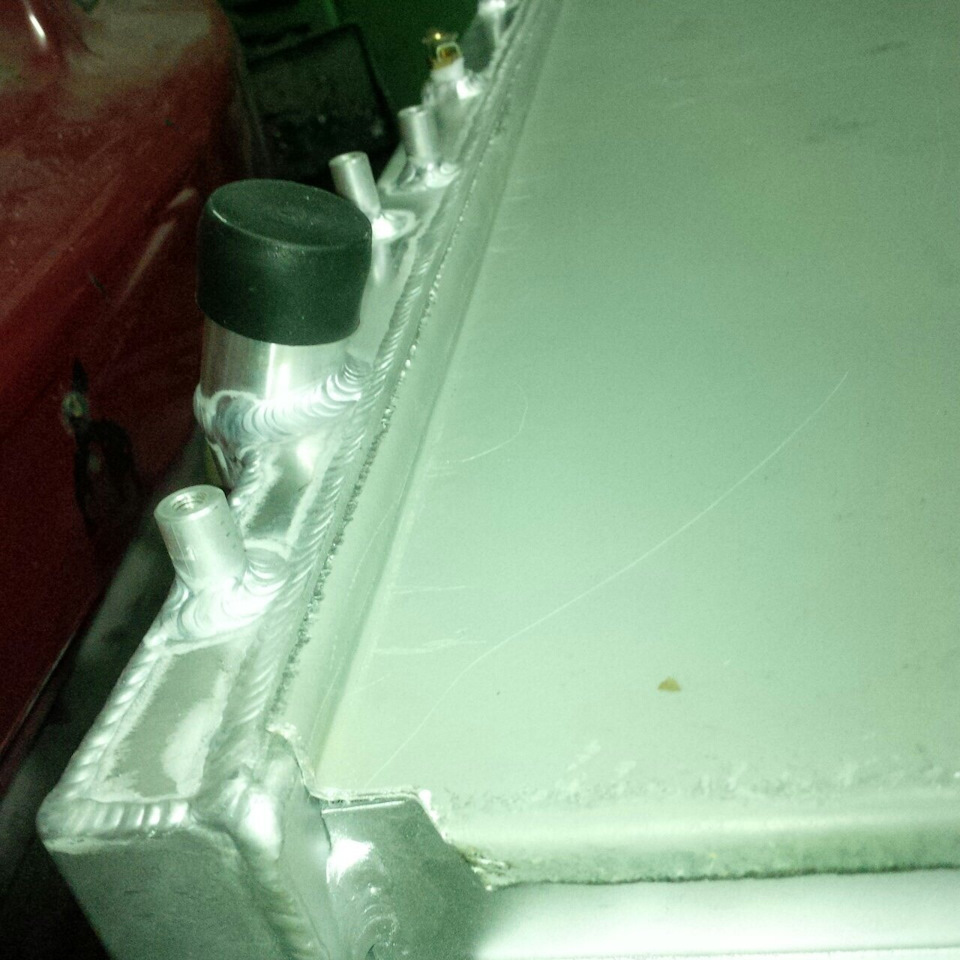

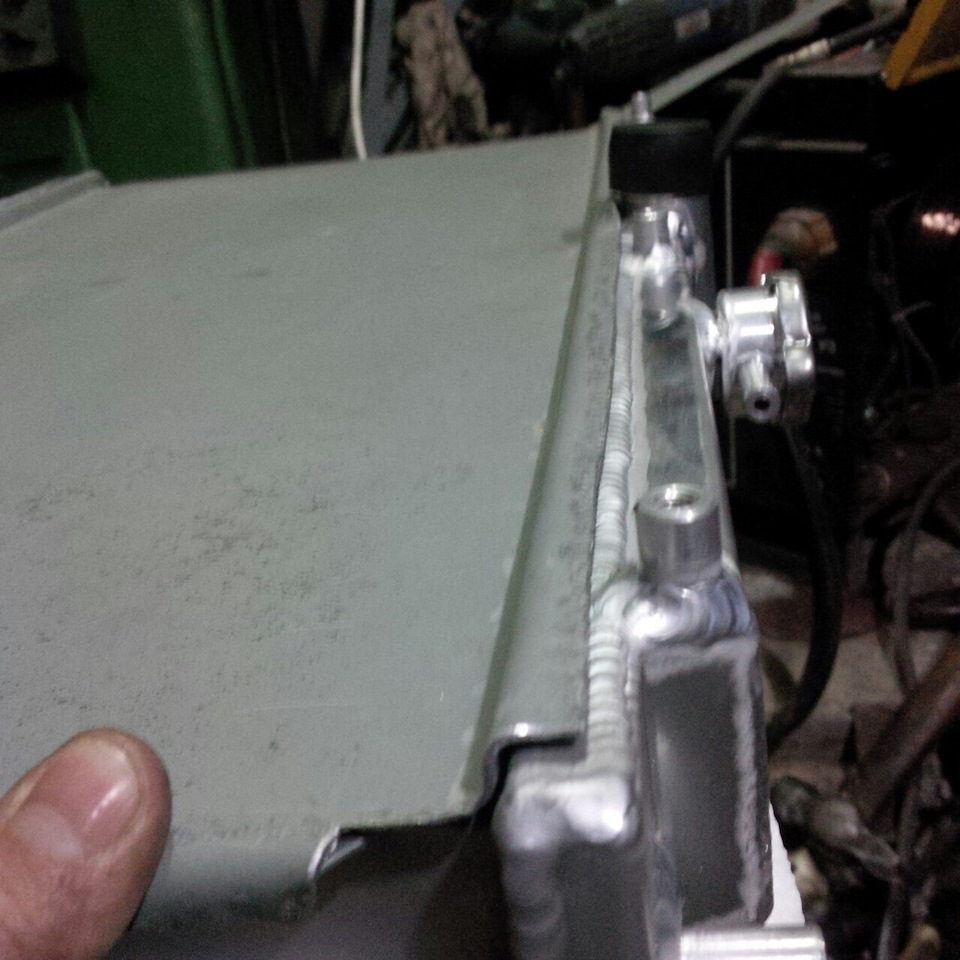

Виходить дуже навіть нічого
p>
Далі прорізали отвори під вентилятори та завальцювали краї
Встали, ніби там були завжди
> Робимо кріплення
вільному продуву (пізніше буде зрозуміло, чому не можна вентиляторирозмістити далі від радіатора.) Тому прокладаємо гуму ущільнювача -вона виконує функції ущільнювача, а також робить зазор в 5мм міжрадіатором і дифузором.
Кріплення теж треба переробляти - радіатор набагато більшеготелю. . Відразу видно, що відстань між вентилятором і турбіноюмінімальна (саме з цієї причини не можна винести вентилятори далівід радіатора). Щоб вентилятори не горіли, вирішили зробититепловий екран. Взяли якийсь тепловий екран з Міг-23. А ось там, ймовірно, житиме повітряний фільтр.
Поки що на даний момент це все новини. Далі буде…
