Android CarPC v.1.0

Думаю мало кого здивую цим, але закину. Може знадобитьсякомусь.

Виріш знову повернутися до своєї ідеї з інтеграцією планшета вмашину.
Пару років тому я майже це зробив, але якось передумав і продаввсе, що було куплено для реалізації проекту.

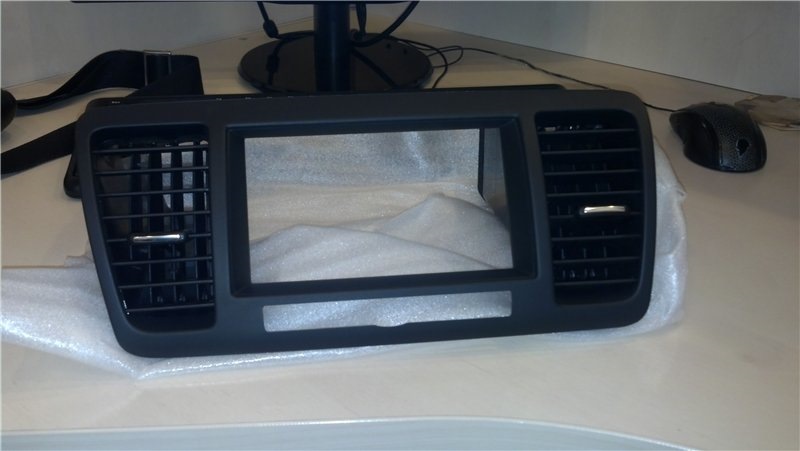

Але ідея не покидала голову і я такі вирішив ще раз повернутися доцієї теми і зробити самостійно все. Рамка для штатної навігації (ліве кермо) 66060-AG071

Ну і почалося…
Початковий варіант був такий

<

По центру повинні були бути кнопки управління вкл/викл ігучність.

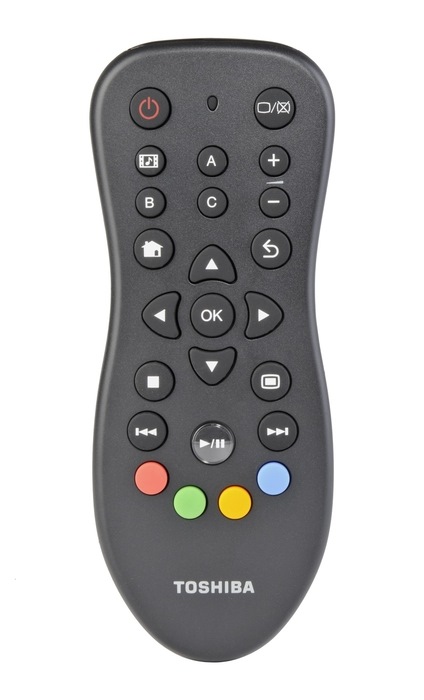

Сердечко було вирізано з пульта ду.

Але як завжди, одна хороша людина на ім'я Стас (він жеSid-sumy) вимовив одне слово ... si-drive .Хотіввідкинути цю думку через те, що цю кнопки у нас важко знайти, алеяк на зло через пару місяців я напоровся на продаж цієї кнопки івже не зможу втриматися. Дякуємо Sergey-Legacy Закнопку.

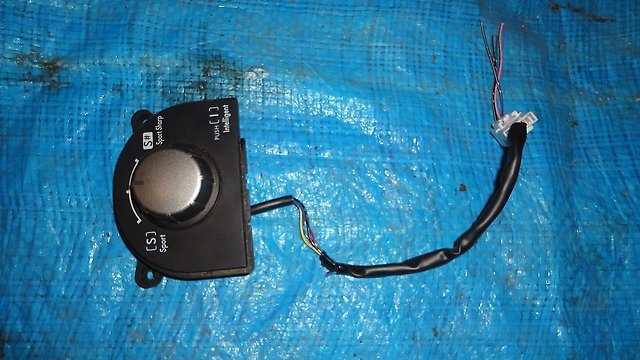

Разом маємо ще селектор Si-Drive

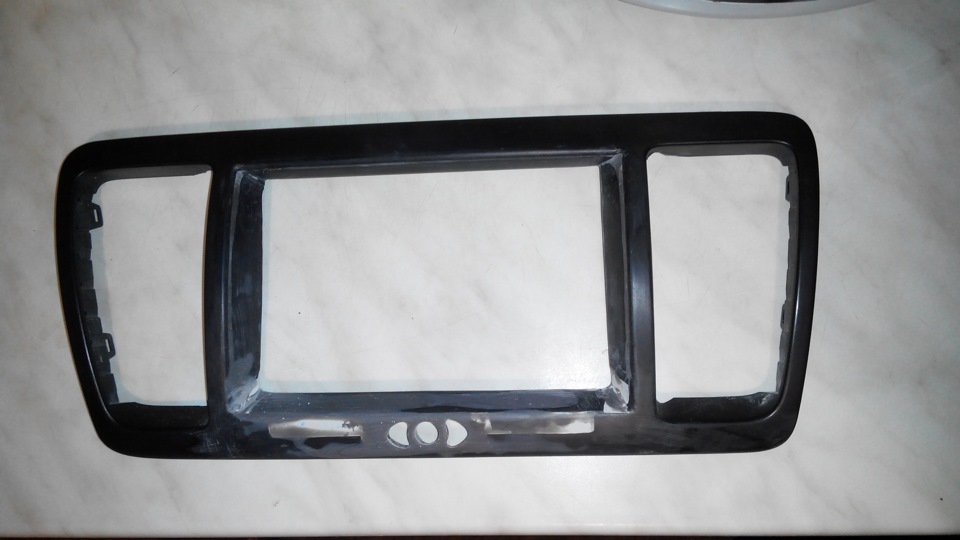

Далі плідна і неспішна робота з Якщо б робив ще раз, все зробив биграмотніше. А т.К. Це був перший досвід. Відповідно і правило "сімразів відміряй - один раз відріж! " мене не торкнулося. Ось щовийшло за підсумком Паралельно з роботою по рамці думав якприкрутити кнопку до планшета. Т.К. Селектор працював не так, як яожила. Усі сигнали подавалися двома проводами, у зв'язку з чимтреба було паяти. Т.К. Я з паяльником не дружу, а потрібна булаакуратна робота. Ця доля припала братику. Ось що він зробив запідсумками. Планшету здійснювалося через шлейф від CD-ROM. Ідеюпідглянув ТУТ
Распинування для 3G версії.
Дело:
1-2 — вкл/викл
3 - гучність вниз
4 - загальний гучність
5 - гучність вгору

Вчора підрізав повітропроводи і вкорочив планшет

OBD II вже встановлено в авто, будуть дружити по блутузу.

Само собою що без косяків не обійшлося., потрібно буде поправитище рамку і попрацювати над правим повітроводом.Живлення реалізованочерез перетворювач 12в в 5в 3А через Y OTG кабель
Ранковий тест показав, що планшет більше заряджається ніжрозряджається, можливо пов'язано з тим, Що крім планшета блокживлення більше нічого не живить.
Батарея залишається в планшеті, якщо помре. Думатиму про прямепідключення.
Прошивка AutoDroid 1.2 4.4.4
Звук буде через штатний динамік, т.К. "штатного" Alpine цілкомдостатньо. Встановлено все в авто. >

анімація була знайдена на просторах інтернету, сподіваюся автор небуде проти; )
На вихідних буде круїз на 1000 км, привід протестуватиме і виявитикосяки.

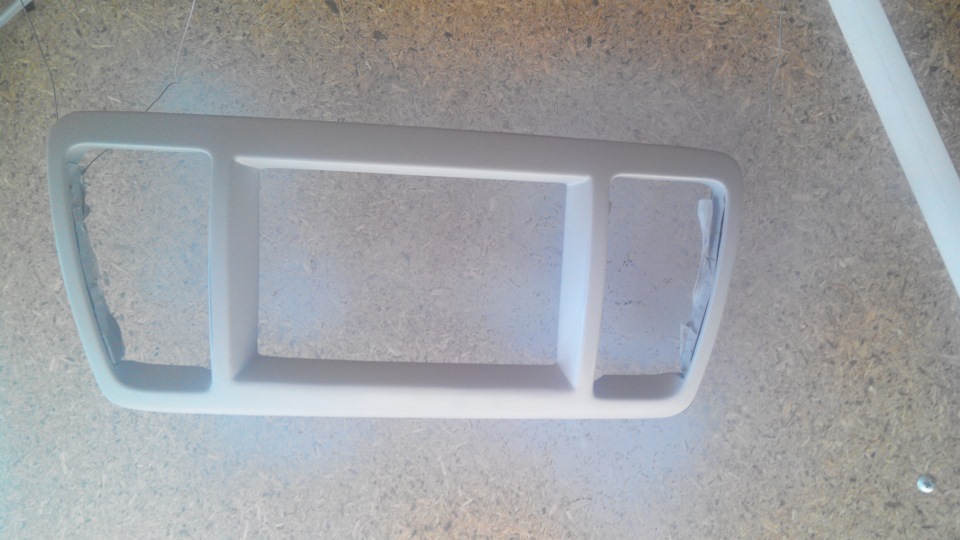

Фарба (матова чорна) та лак (шовковисто-матовий) використовувалисяфірми Alpina у балончиках.

З того, що хочу доробити.
Потрібно ставити реле часу на включення, щоб уникнути просідання впроводці при запуску двигуна.

Прошу суворо не судити, перший досвід таких робіт))
Конструктивну критику сприймаю нормально))
----------------------------------------------------------------------- ---
Може хто підкаже, як змусити планшет при підключених навушникахмовити на штатний динамік планшета? Можливо є якесь по, яке вмієміняти джерело звуку? ! Ну і продовження.
