Розтин показало, що померли щітки, контактне кільце і на превеликийжаль вся обмотка статора була в осередках корозії. Зношениймаленький підшипник. На жаль фото до перебірки не зробив((
Далі трохи подробиць у фото.

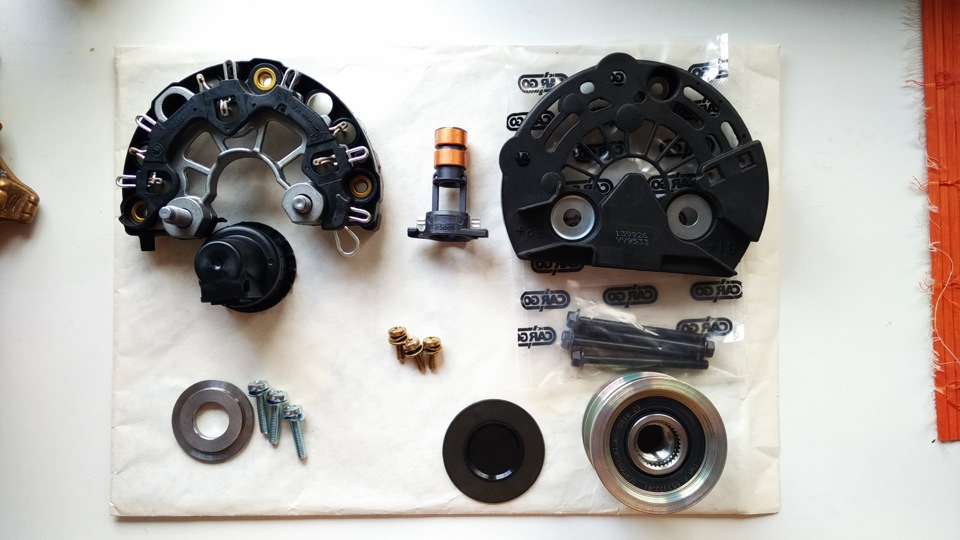

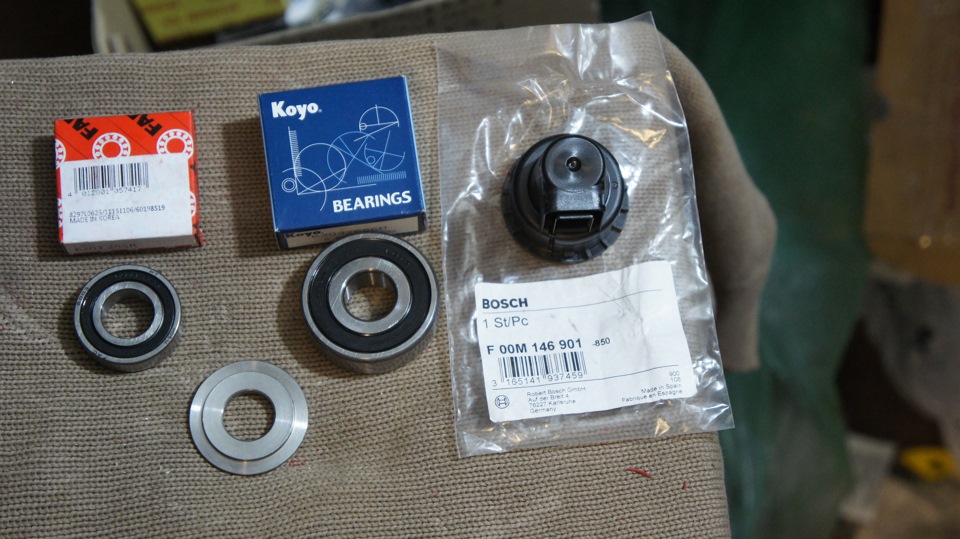

Було куплено все для перебирання:Запчастини на фото:F00M146901
1. Контактні кільця виробник CARGO, номер деталі 135172.
2. Діодний міст виробник BOSCH, номер деталі F00M1233018.
3. Шайба фіксації підшипника виробник CARGO, номер деталі139931.
4. Пильовик контактних кільців виробник BOSCH, номер деталіF00M146901.
5. Болт корпусу генератора виробник CARGO, номер деталі 230731, 4br/>
6. Болт діодного мосту виробник CARGO, номер деталі B230732, 3шт.
7. Болт зв'язки діодного мосту та стабілізатора напруги виробникCARGO, номер деталі 230777, 1 шт.
8. Обгінна муфта виробник INA, номер деталі 535014310.
9. Болт кріплення кронштейна підшипника куплено 4 шт. Убудмагазині.
10. Болт кріплення стабілізатора напруги куплено 2 шт. Убудмагазині.
11. Кришка генератора задня виробник UTM, номер деталі RJ12016.
12. Підшипник генератора виробник Koyo, номер деталі 6303.
13. Підшипник генератора виробник FAG, номер деталі 6003.
14. Обмотка статора була придбана після перемотування, оскількизнайти нову не вдалося.
15. Щітки зі стабілізатором виробник BOSCH. Знімаємо старіпідшипник, все досить банально, звичайним невеликим знімачом. Ідобираємося до контактних кілець.

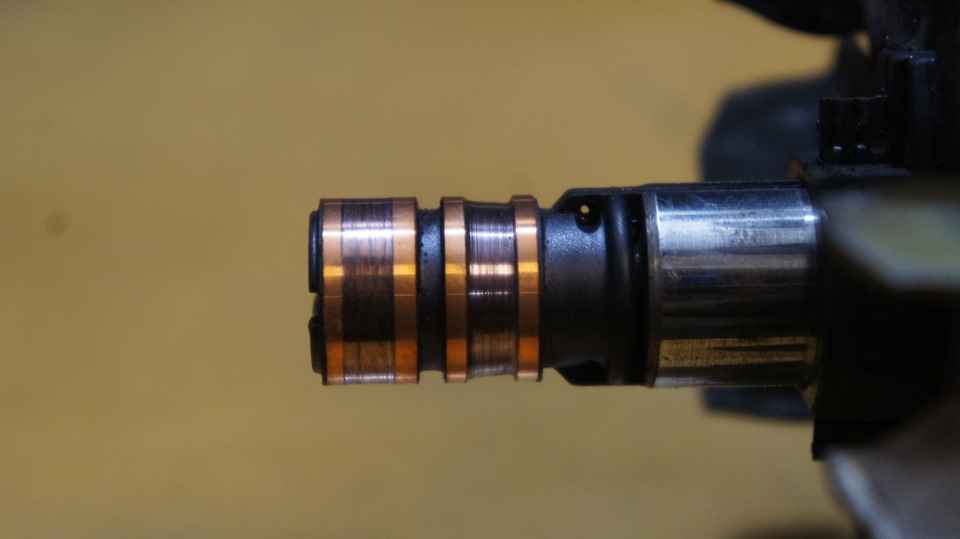

Стан нижнього кільця дуже зношений

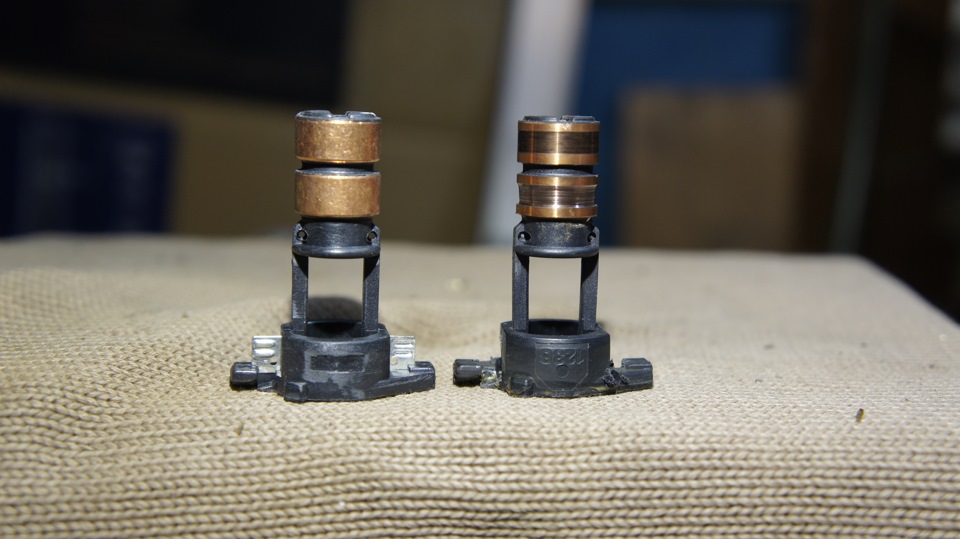

Для порівняння старий і новий контактні кільця.
Для того щоб не пошкодити дроти обмотки ротора болгаркою обрізаюпелюстки біля основи старих контактних кілець, до цих пелюсток задопомогою зварювання прикріплені висновки обмотки ротора.

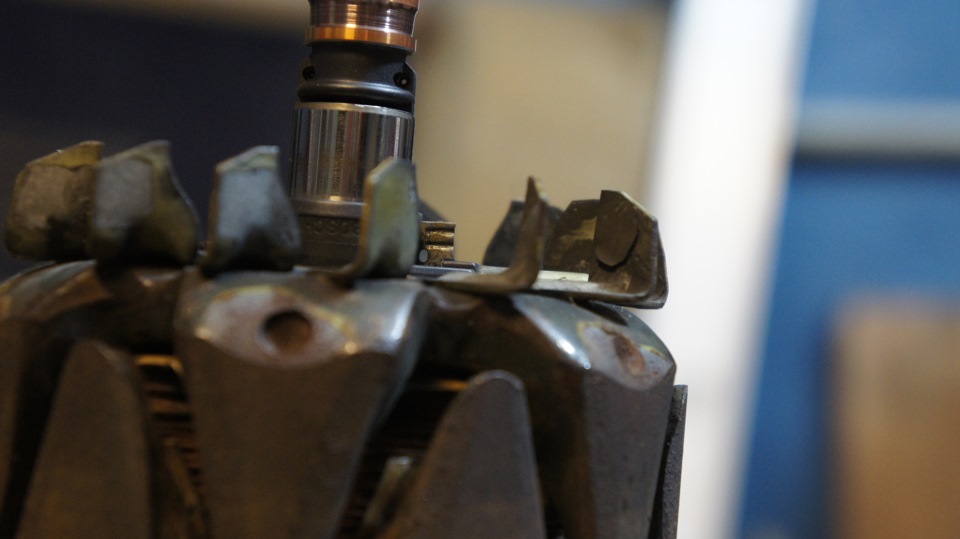

Пелюстки з висновками обмотки ротора
Пелюстки з виводами обмотки ротора
Підрізані пелюстки болгаркою
Після акуратно тонким інструментом виводимо висновки зі шматочкамипелюсток із пластикової основи та за допомогою маленького знімачавипресовуємо старі контактні кільця.< Далі нам відкриваєтьсядоступ до висновків обмотки, акуратно відокремлюємо залишкипелюсток від висновків. Робимо це дуже акуратно, щоб не пошкодитимідний провідник.І отримуємо таку картину:
Ротор без контактних кілець
Після випресування підшипників на осі ротора була невелика корозія, яка легко забралася 2000 наждачкою.
> Результат після 2000 наждачкиДалі після фарбування зачищаємо всі контактні місця на корпусігенератора.
І місця для підшипників
>
Встановлюємо пильовик контактних кілець та щіток попередньопочистивши посадкове місце. У монтажні кільця діодного мосту, якийзакріплений зверху корпусу. Далі одягаємо кришку підшипника, сампідшипник і зверху заперсовуємо нову шайбу.
Заперсований підшипник
Продовження слідує...
