Привіт усім! Ось настав час замінити свій рідний фордовський ДПДЗна Волговський, тому що рідний стоїть як підлога машини))))) Самасхема не нова, Америку, на жаль, не відкрив… Ось посилання наприклад заміни — тема не нова… Заміна ДПДЗ Але ось багато хтостикається з проблемою виготовлення перехідної пластини… Шукав сам, але ніде так і не попалися готові рішення. 8 проблем немає ніяких, дешево і сердито…

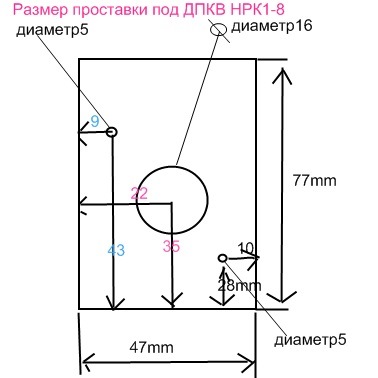

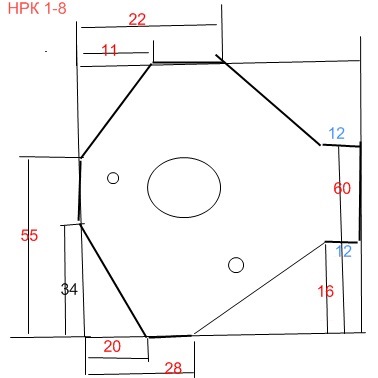

І ось викладаю креслення цієї нано-прокладки.Нам потрібен шматокметалу 1, 5мм розміром 77мм на 47мм (звертаю увагу, що всі розміри вмм! ))))) ).Ну, а далі згідно з кресленням, я звичайно не Рембрант, але думаю все зрозуміло. Ліпіть" до пластини за допомогою герметика+ саморізи.
Ньюанси:
проводи фордівської проводки
коричнево-зелений - це сигнальний
коричнево -чорний - +5в
коричневий - маса
До речі, роз'єм можна взяти від датчика Холла ВАЗ 2108 (підходитьідеально! )
Напруга виставлятиме по коричневому та коричнево-зеленому!
Якщо "приблуда" буде показувати вольтаж від великого до малого —поміняйте місцями коричнево-чорний з коричневим!
p>
Усім удачі! Запчасти на фото:HPK18
Коментарі4
Давно вже їжджу на Волговському) Все нормально працює)
доброго вечора, скажіть будь ласка, яку напругу ви виставляли для дпдз від волги, у мене че то плаваю обертів і прогрівальних немає, і не заведеться поки на педаль не натисніть, якщо є фото, то в личку будь ласка відправте
Спасибі, вчасно, саме зараз йде вивчення цієї теми.
Млинець, написав на малюнку ДПКВ, а потрібно ДПДЗ, вибачте ... Так, там де отвір на 5 потрібно зробити потайчики більшим свердлом, щоб плоскі капелюшки гвинтів потонули.
