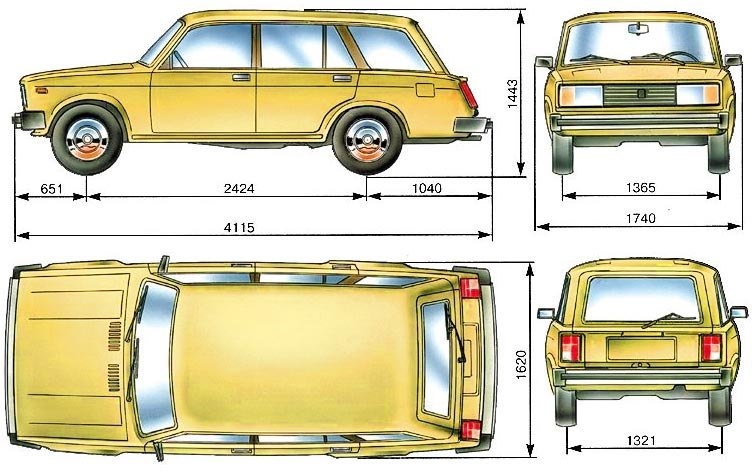

схема запобіжників та габарити авто

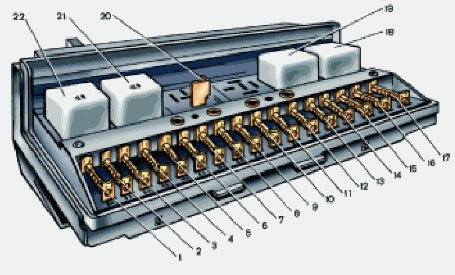

№ запобіжника (див. Рис. 1)

Захищаються ланцюги

1(8 А)
Задні ліхтарі (світло заднього ходу).Електродвигунотогопеля.Контрольна лампа та реле обігріву заднього скла (обмотка).
< /p>
2 (зА)
Електродвигуни очищувача та омивача вітрового скла. Реле очищувачіві змивачів фар (контакти).

4 (8 А)
Резервний

> 5 (16 А)

Елемент обігріву заднього скла та реле включення обігріву (контакти).

б (8 А)
Прикурювач Штепсельна розетка для переносної лампи.7 (16 А)

Звукові сигнали
8 (8 А)
p>
Вказівники повороту в режимі аварійної сигналізації.Вимикач іреле-переривник покажчиків повороту та аварійної сигналізації врежимі аварійної сигналізації. >

Регулятор напруги генератора (на автомобілях з генераторомГ-222)

10 (8 А)

Покажчики повороту в режимі вказівки повороту та відповіднаконтрольна лампа. Контрольні лампи резерву палива, тиску масла, гальма стоянки та рівня гальмівної рідини. Контрольна лампа та релезаряду акумуляторної батареї. Комбінація приборів. Вольтметр.Система керування пневмоклапаном карбюратора. Реле-переривникконтрольної лампи гальма стоянки. -сигналу). Плафони внутрішньогоосвітлення кузова. Права фара (далеке світло). Обмотка релевключення очищувачів фар (при включеному дальньому світлі). Фара (дальнє світло). Контрольна лампа включення дальнього світлафар.
14 (8 А)
Ліва фара (габаритне світло) . Правий задній ліхтар (габаршнесвітло).Ліхтарі освітлення номерний знак. Підкапотна лампа.Контрольна лампа включення габаршого світла. Права фара (габаритнесвітло). Лівий задній ліхтар (габаршие світло). Лампа освітленняприкурювача. Лампи висвітлення приладів. Лампа освітлення речовогоящика. Права фара (ближнє світло). Обмотка реле включенняочищувачів фар (при включеному ближньому світлі). Фара (ближнєсвітло). До 1988 р. Лампи протитуманного світла в задніх ліхтаряхта контрольна лампа протитуманного світла захищалися запобіжником №17 монтажного блоку. З 1988 р. Вони захищаються окремимзапобіжником, розташованим у пластмасовому корпусі у джгутіпроводів біля вимикача протитуманного світла. Цей запобіжникрозрахований на 8 А.

Крім того, до 1988 р. Лампа освітлення речового ящика захищалася незапобіжником № 15, а запобіжником № 2.
< /
