Скажу відразу спасибі Dolomite і за посиланням його звіт за яким япідключав. Якби я його не побачив, то очі не загорілися і довелосяб ставити звичайні парктроніки.

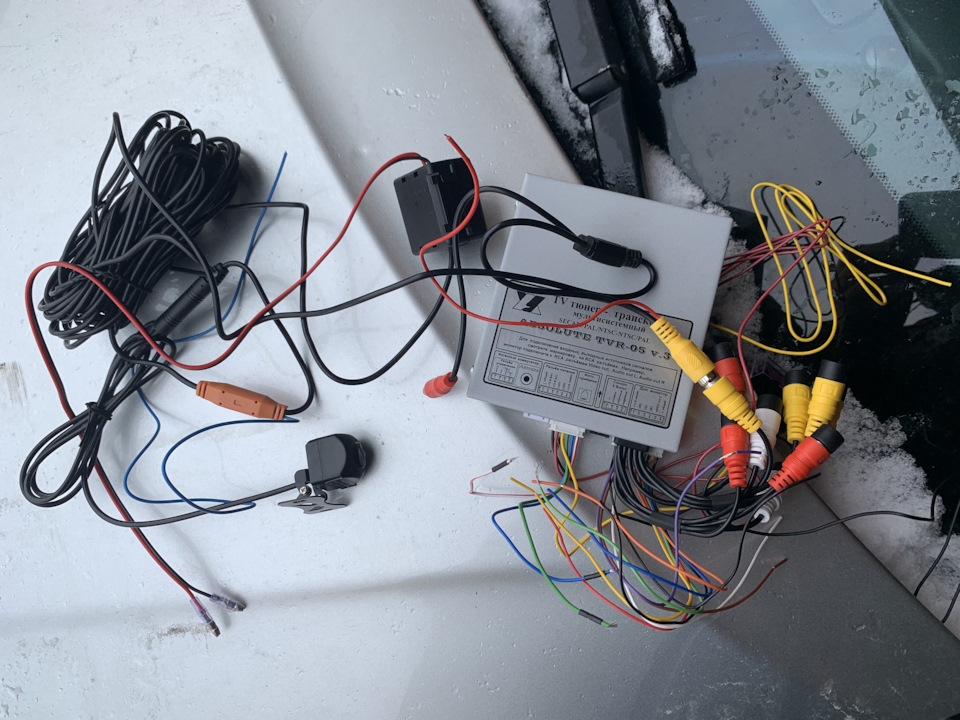

Що б це створити потрібно насамперед знайти Тв-Тюнер (транскодер), щоб перетворити відеосигнал AV в RGB + synh, тому що саме в цьомуформаті потрібно послати сигнал від блоку навігації до дисплея. Битой його відобразив.У пошуках тюнера мені пощастило, забрав останній на PROM.Ці девайсивже минуле та їх складно знайти.Ім'я йому ТВ Тюнер Absolute TVR-05 який має 3 відеовходи, 1 відеовихід і ще вихід RGB+synh, тощо потрібно! (і в комплекті йшов якийсь перехідник тототовський, алея його не застосовував)
>

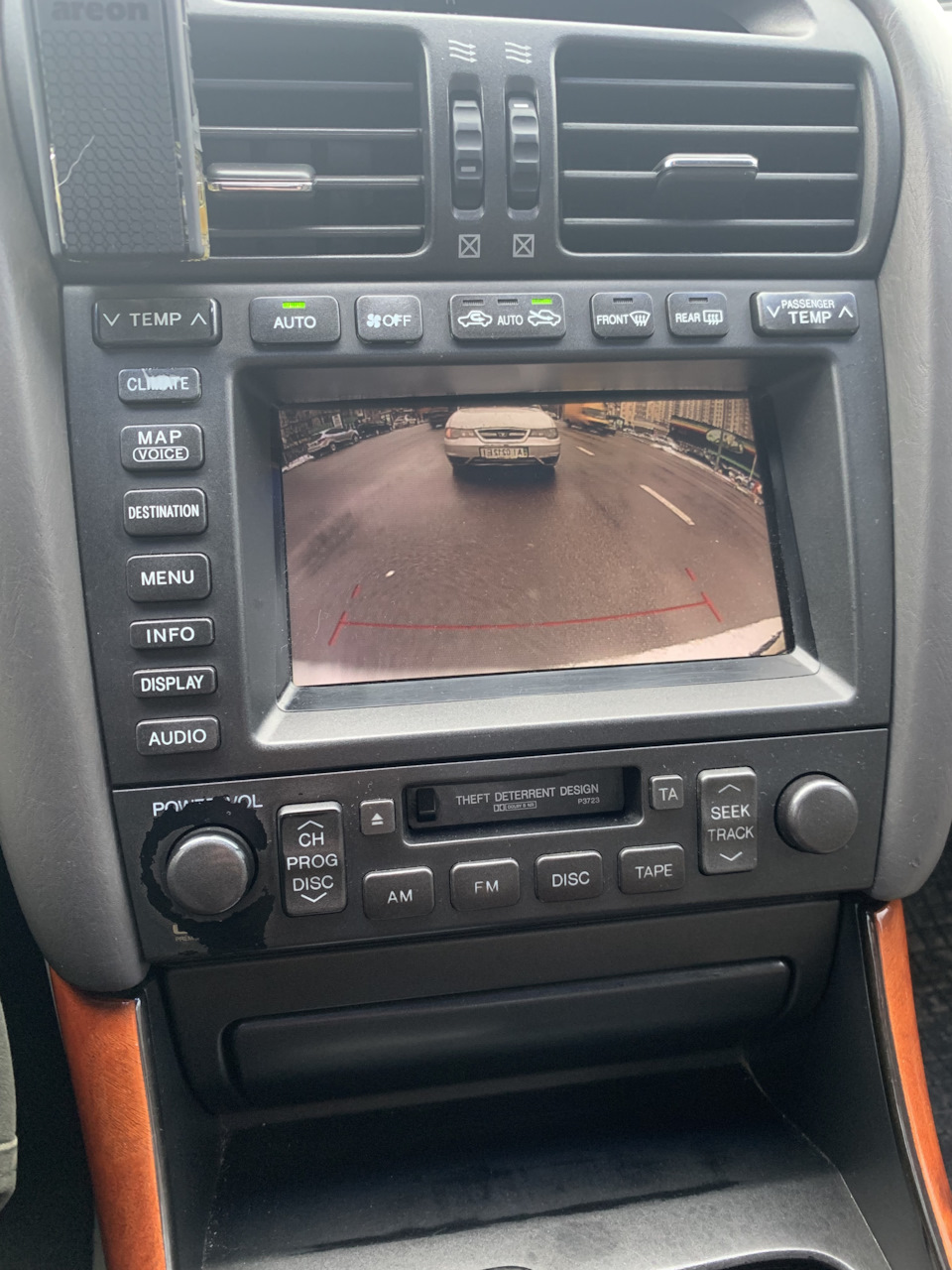

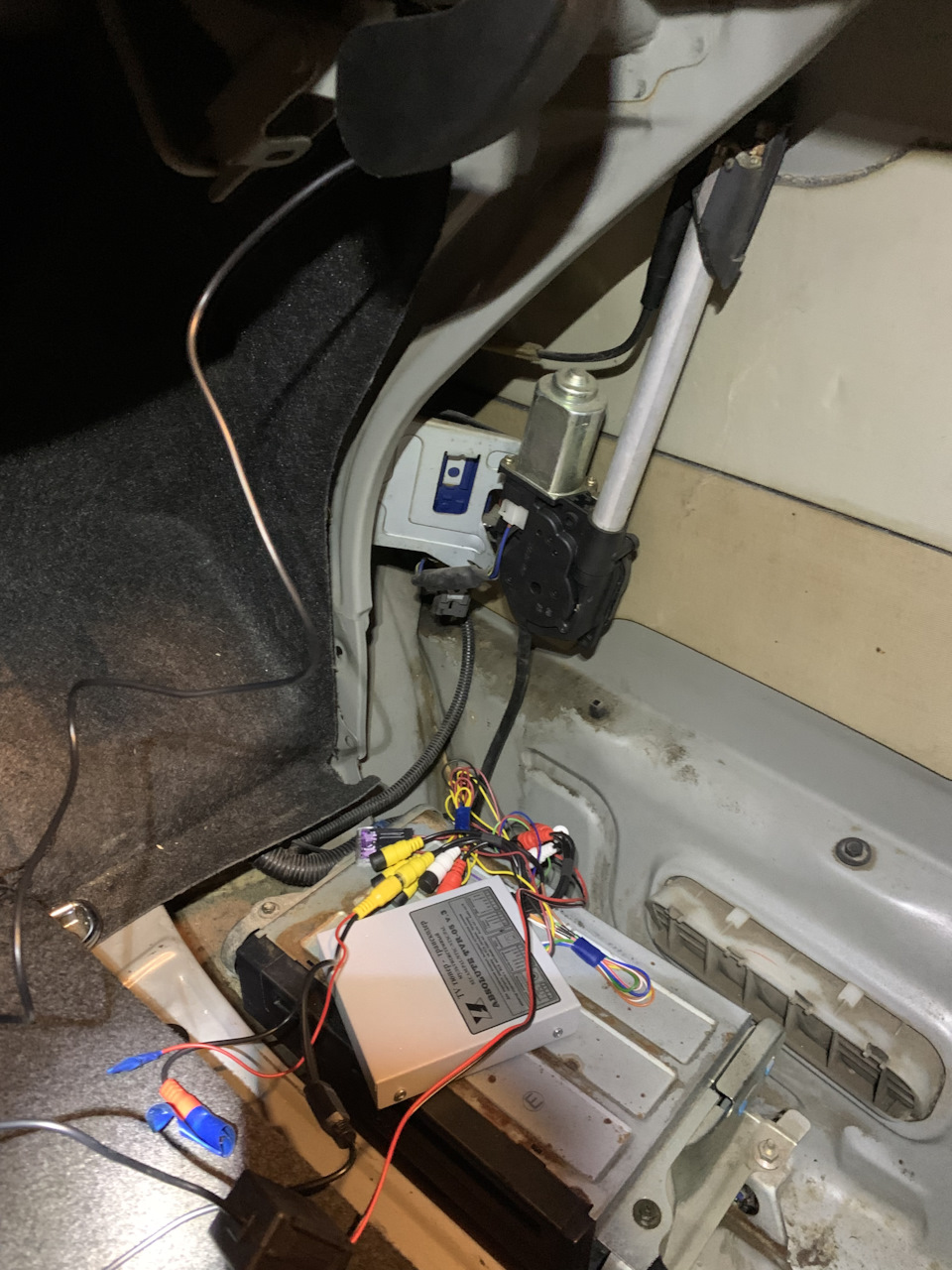

Камеру підключив разом з тюнером на фішку навігації до проводів ACCі GND. Працює постійно, а щоб подивитися натиснути будь-яку кнопкунавігації на мультивіжині. Тепер замість карти показує кіно))

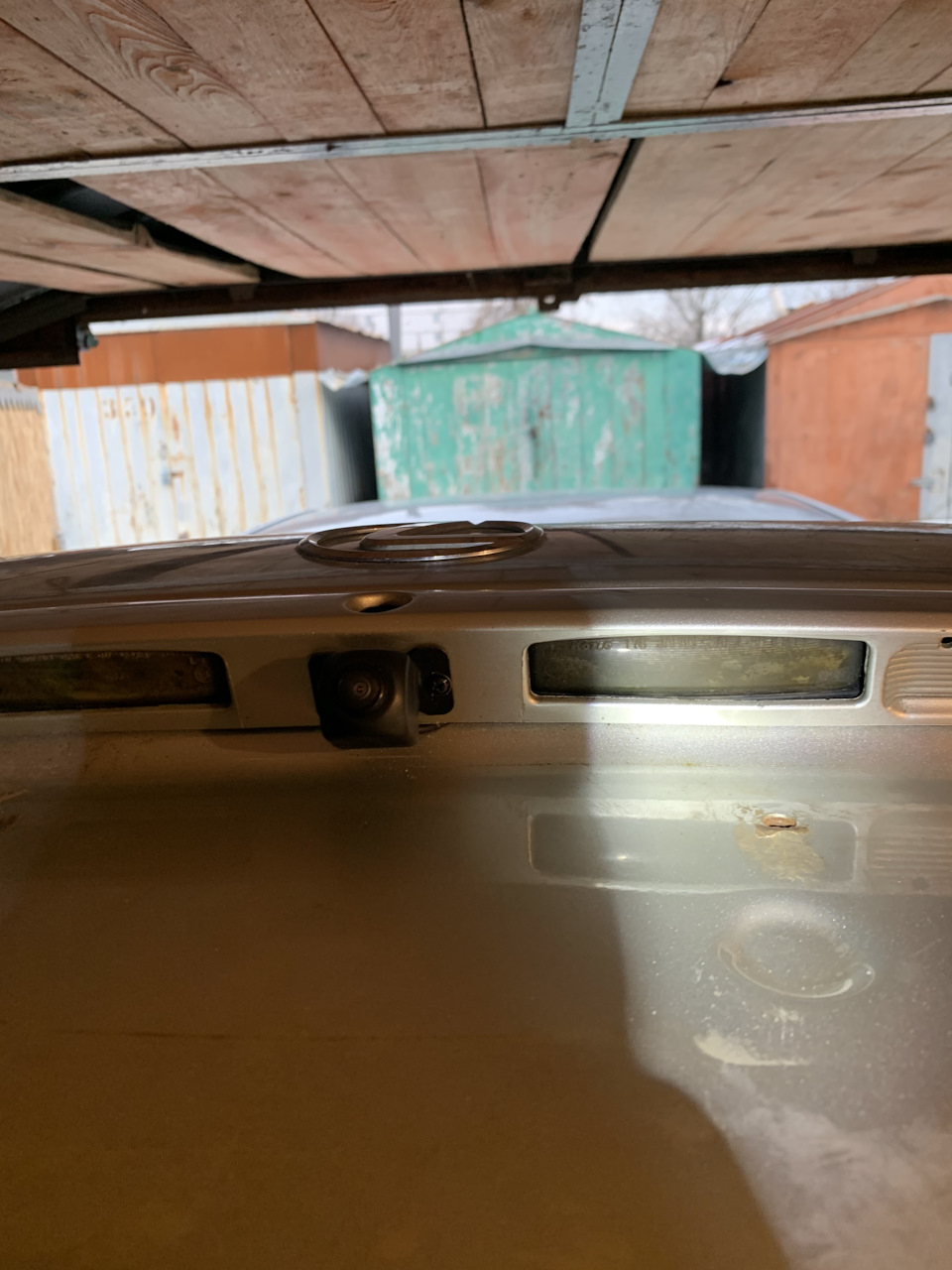

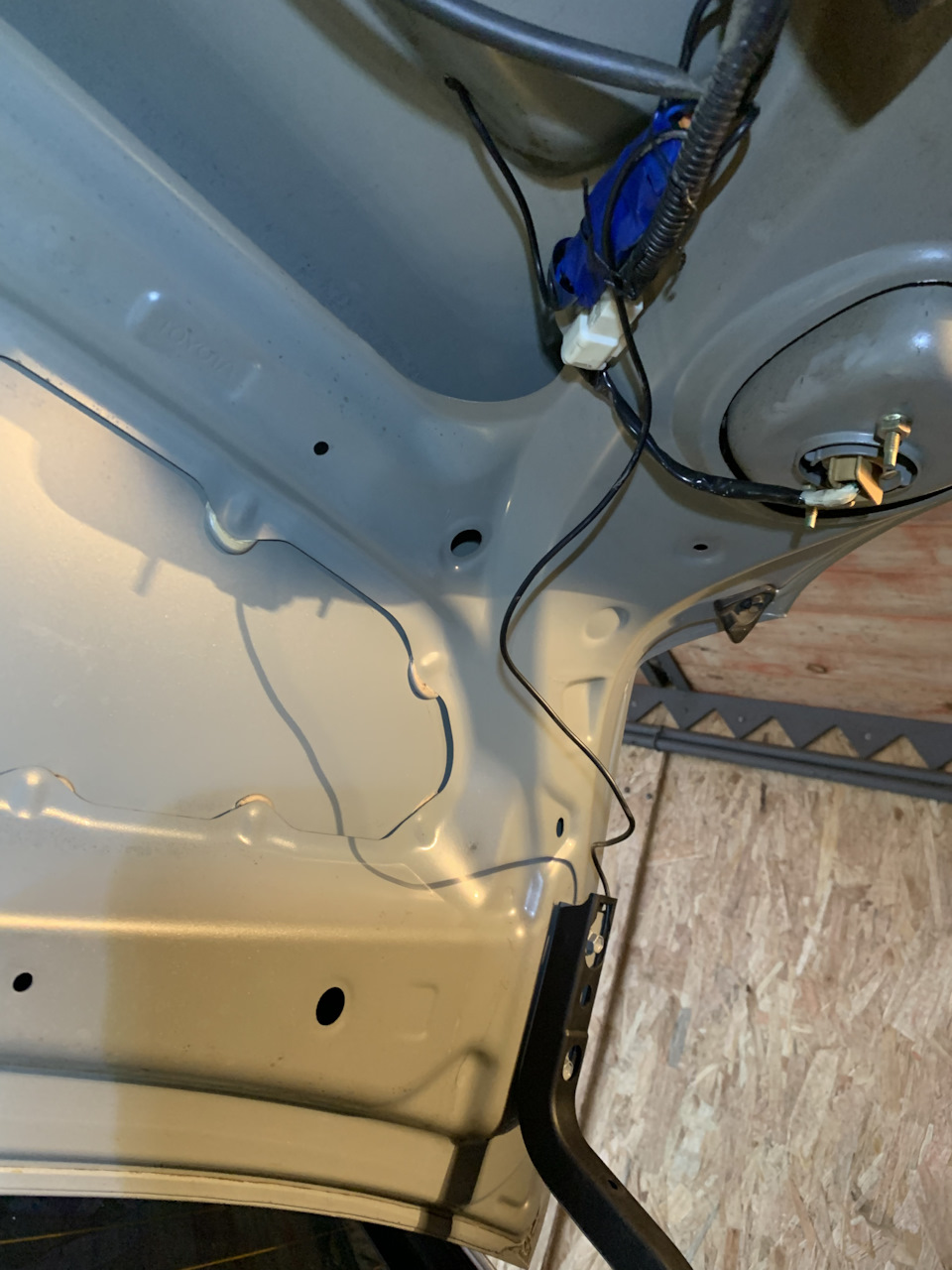

Встановив камеру по центру пластикової накладки. Провід простягнувусередині неї, зайшов у багажник просвердливши невеликий отвір ітам же під обшивкою залишив тиснути дроти камери. Якість картинкимені подобається, камера Gazer CC100 хороша і не дешева. Довго неміг зрозуміти який кут нахилу зробити, щоб лінійка булаінформативною. У результаті зробив що б було видно трохи бампер.
Коментарі18
Думав робити таку камеру, але ціна питання навчалася 10-12. Зробив ось таку за підсумком
Я собі такий теж ставив, двд підключив ще до нього. Новосибірські хлопці робили ці транскодери.
угу, я теж медіаплеєр підіткнути хочу
Тільки пізніше теж гляну в цьому напрямі, адже тільки купив тачку і потрібно важливіші справи вдіяти)
Ось це звичайно круто
Звичайний грамотний варіант переробки. Ускладнюється тільки тим, що абсолют зараз досить важко знайти. Я ось думаю, де б від нього знайти плату, яка дозволяла залишити навігацію, робила сигнал переключається. )
Думав що виводитиму в дзеркало відеореєстратор камеру заднього виду, а тепер задумався
ХЗ, скільки бачив таких штук - що жодна не порадувала
Наскільки я вивчив це питання, то до абсолюту продається доповнення, блок перехідник типу. Знайду скіну якщо цікаво
Так я про це і говорю. Тільки продавався))) зараз його знайти не простіше, ніж сам абсолют)
У нас у Києві є, але 30 $ коштує (А навігацію що, можна якось змусити відображати наші карти СНД?
Росію - так, у мене працювала. Білорусь немає, начебто. Щодо України не знаю. Більше того, якщо махнути блок, можна вантажити свіжі карти (інакше - максимум 2010, або близько того). Але пробок один хрін немає, так що не особливо корисна тема. Чисто, ...
Можна, 4р диск нещодавно поставив, оновлення 2021 осінь, на авіто знайшов, хлопці з яндекса конвертують 👍 але я блок нави на ген 4 поміняв, з япошки
Ргб комутатор ставити, можна як підказав оріс, з 4 реле зробити, а так мені попався а продажу. і приблуда для камери з алі, 3р
Доброго дня! З приводу реле, його самому можна зробити. Ці реле просто розривають ланцюг RGB і підключають камеру замість навігації
Привіт) Я не дуже уявляю практично, як це зробити)
найпростіша схема. реле на 12 вольт. Можна пошукати реле, хоча б із двома групами контактів, тоді цих реле всього два знадобляться.
паралельно котушкам реле бажано діод поставити
