Вітаю всіх! Нарешті мій тизер прийшов в силу. Я нарешті закінчивроботу над приладовою панеллю і можу показати все що я зробив.
Перший Зробивши перший варіант приладки мені все подобалося всеокрім стрілок і стрічок які через рік почали спочатку тьмяніти апотім і гаснути, тому я вирішив піти шляхом багатьох драйвівчан ізробити світлодіодне підсвічування на платах з підсвічуваннямстрілок.
Перш за все я зробив шаблони плат. (цей варіант якщо у вас немає підрукою будь-яких програм на яких можна зробити шаблони, роздрукуватина лазерному принтері і перенести на оліт).>

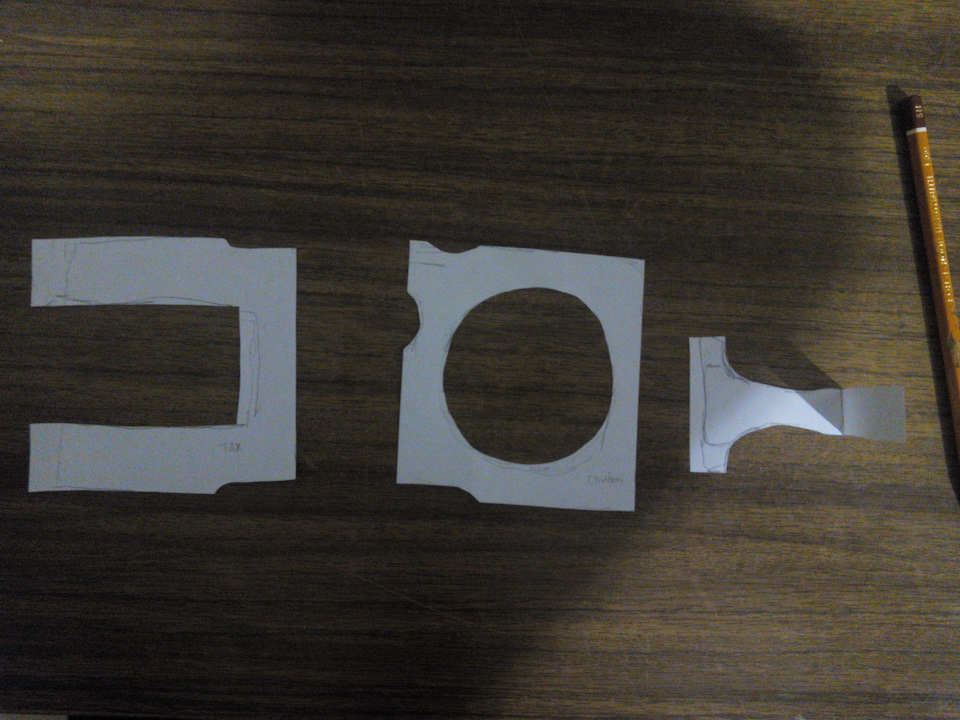

Паперові шаблони в масштабі 1/1
Вони ж
Після цього вирізаємо колгоспним шляхом олітові заготовки таприміряємо за місцем

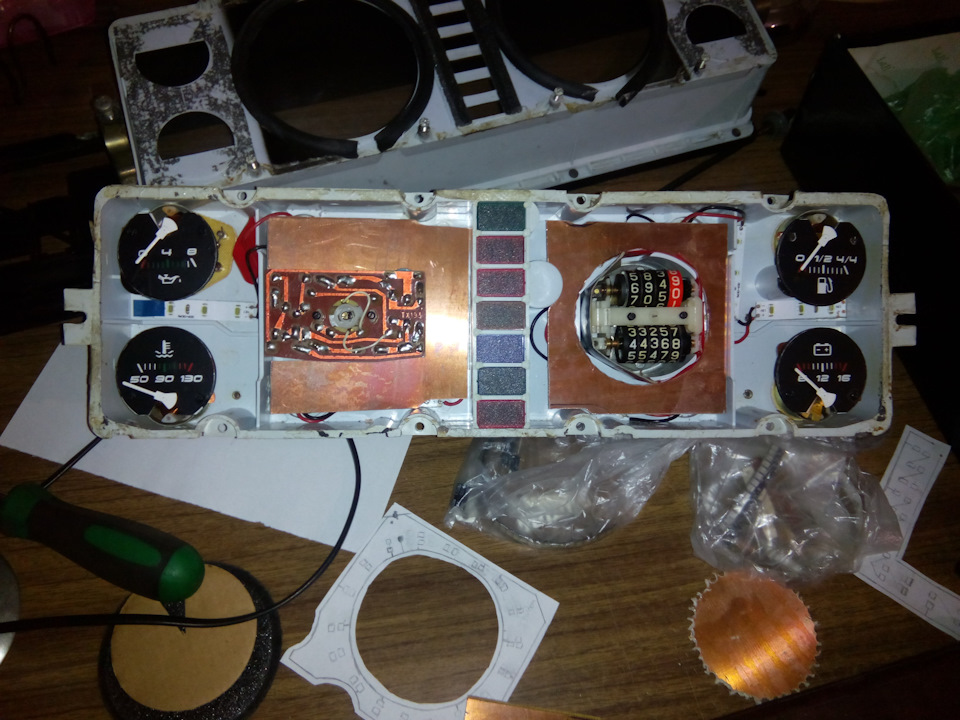

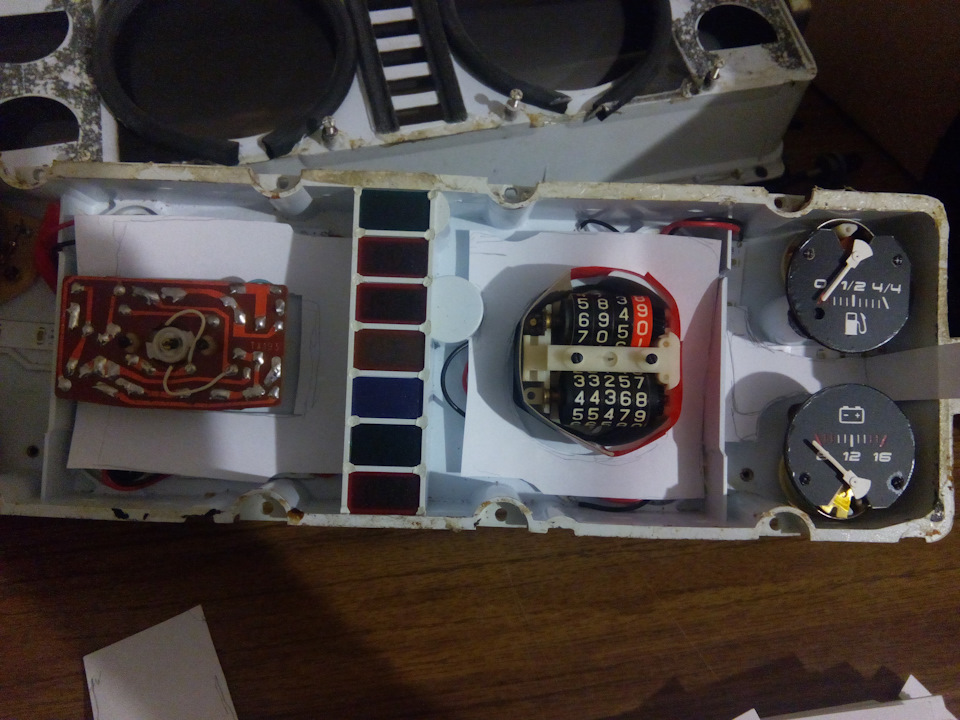

Приміряли за місцем<
Наступним етапом потрібно було намалювати розмітку зізбереженням розмірів (малювати можна пермонентним маркером аболаком для нігтів) я вибрав друге.
Зробив розмітку і вперед
Вже з лаком

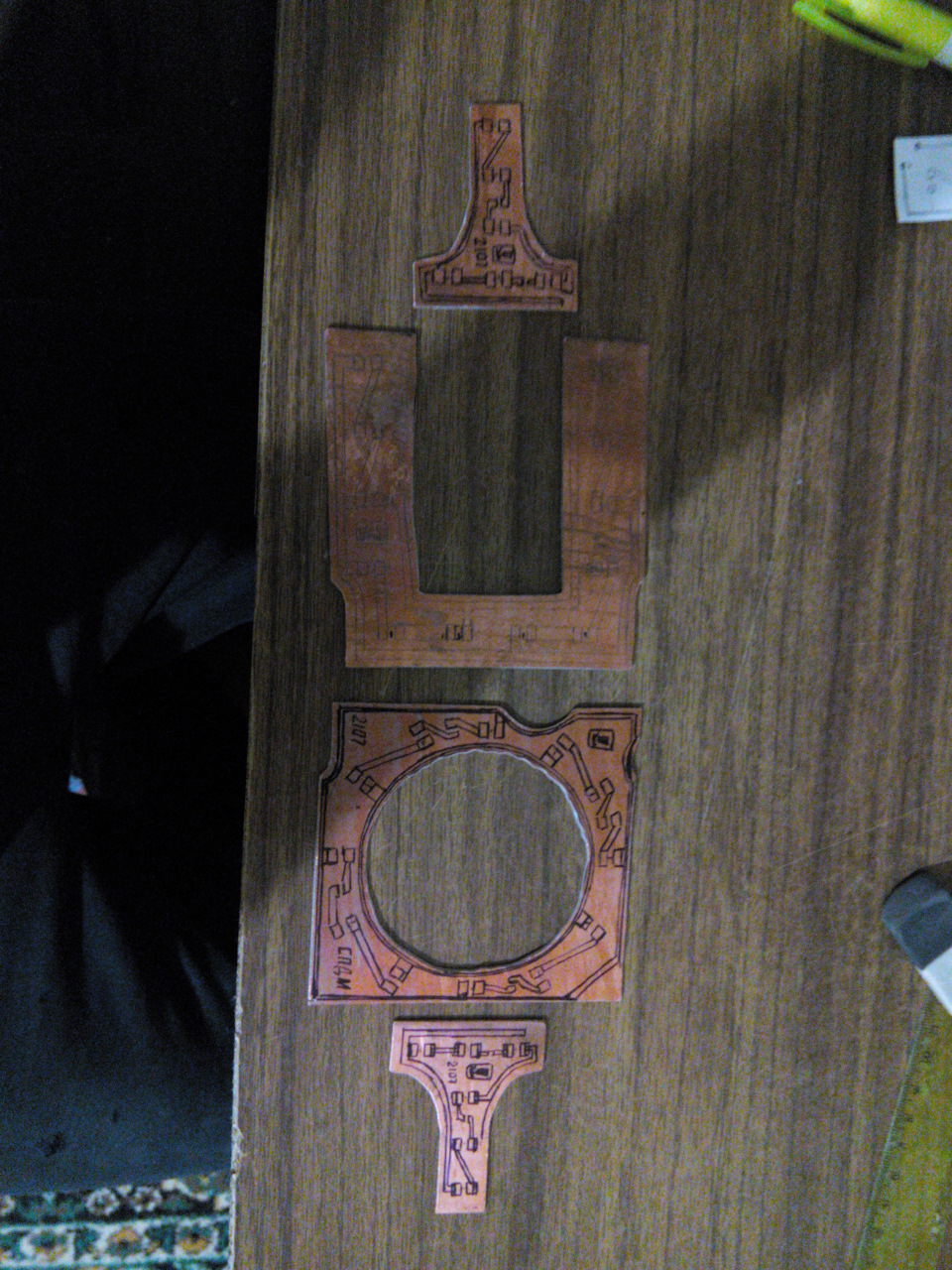

Протруєні для підсвічування стрілок
Після цього все було спаяно встановлено та підключено через12-вольтовий стабілізатор
Потім прийшла черга стрілок, якими я займався майже місяць.

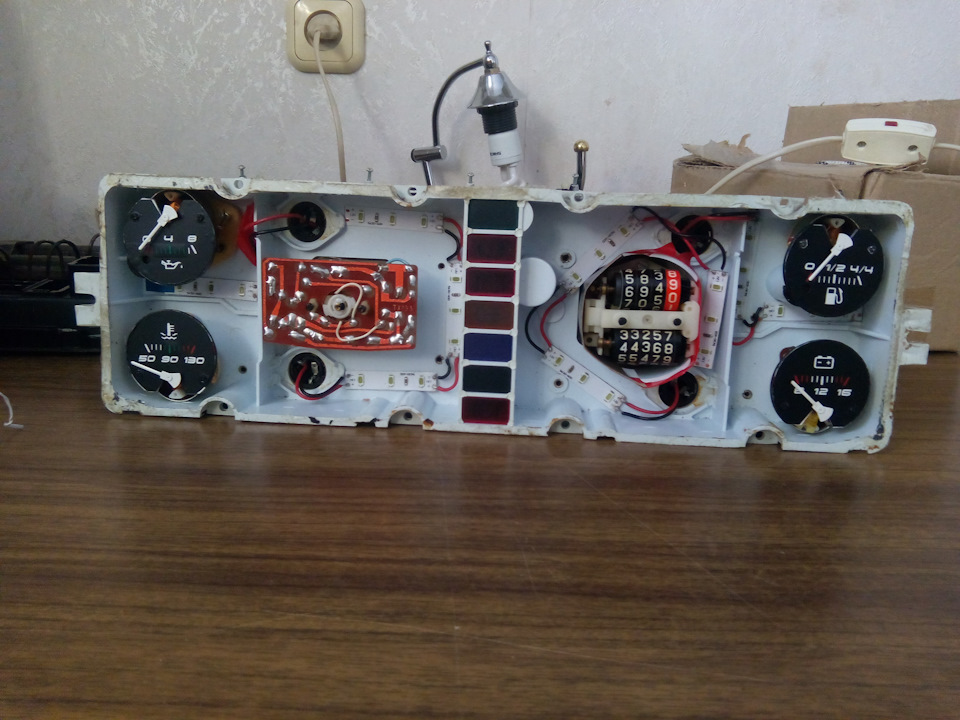

В принципі на дрібні прилади стрілки вийшли. Робив їх з урахуваннямбалансування. Після тривалого і виснажливого виготовлення всіхстрілок я все зібрав. Зібраному вигляді без підсвічування Зпідсвічуванням На закінчення хочу сказати, все що я робив, робиввперше не маючи ніяких знань у галузі виготовлення плат і паяннябез використання нано технологій. Єдине, що доведеться переробитистрілки тахометра і спідометра (або взяти від БМВ) і підключитиплавне розпалювання підсвічування.
На машині фотографував.
Усім успіхів у доробках< br>
