Всім привіт!
Довго не тягтиму кота за яєчка, тому що є одне питання!

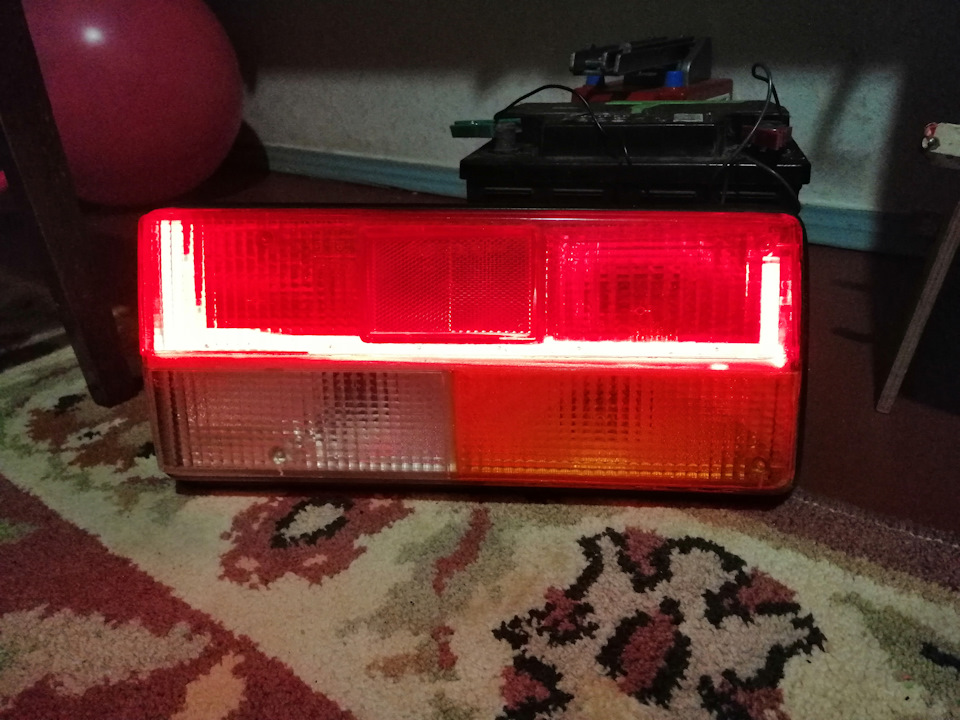

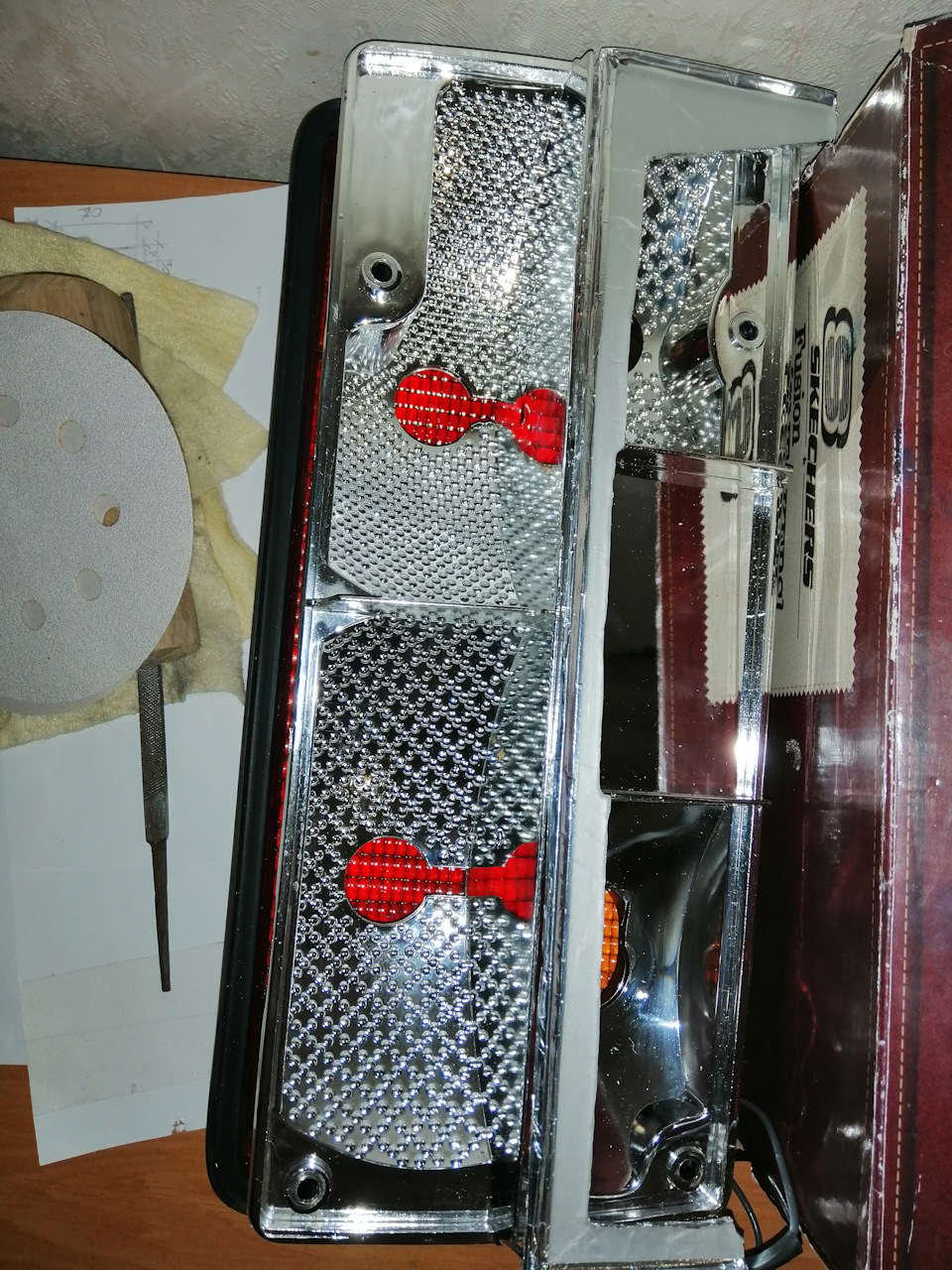

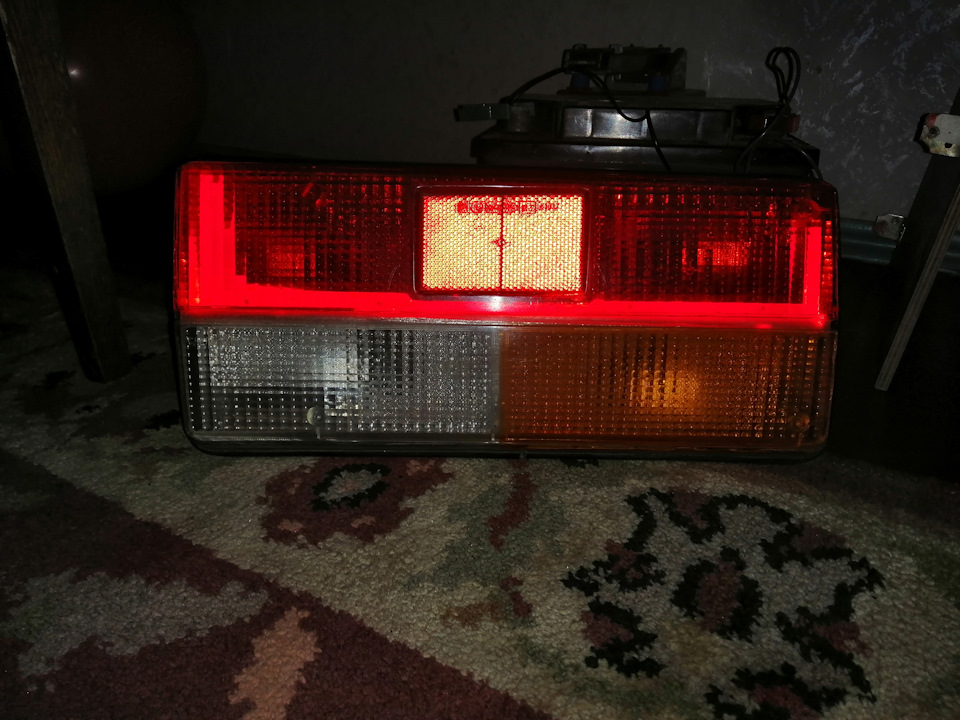

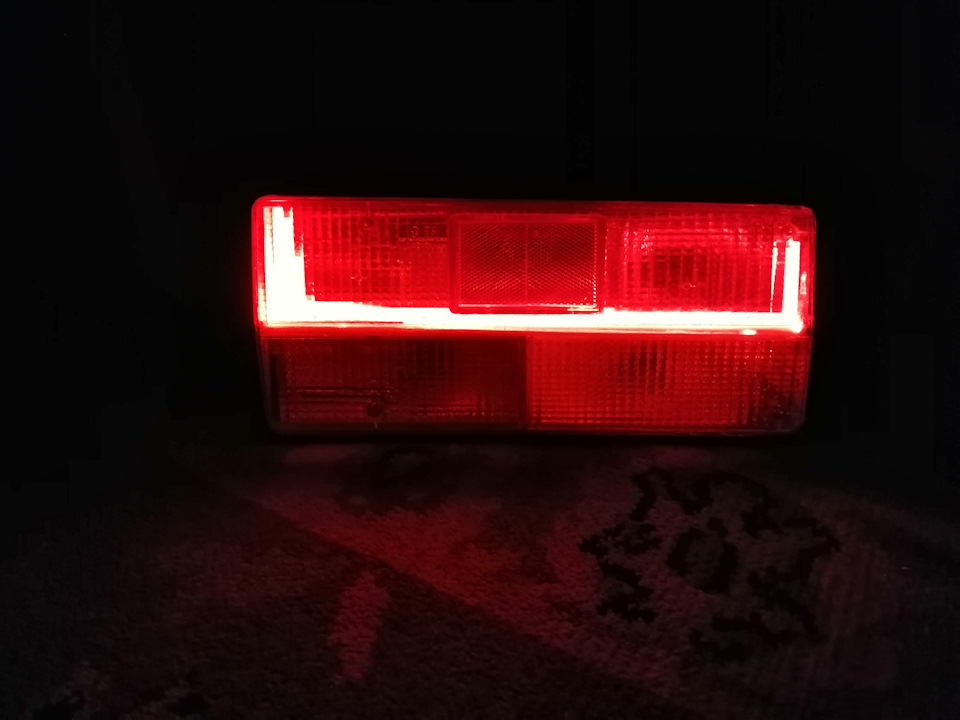

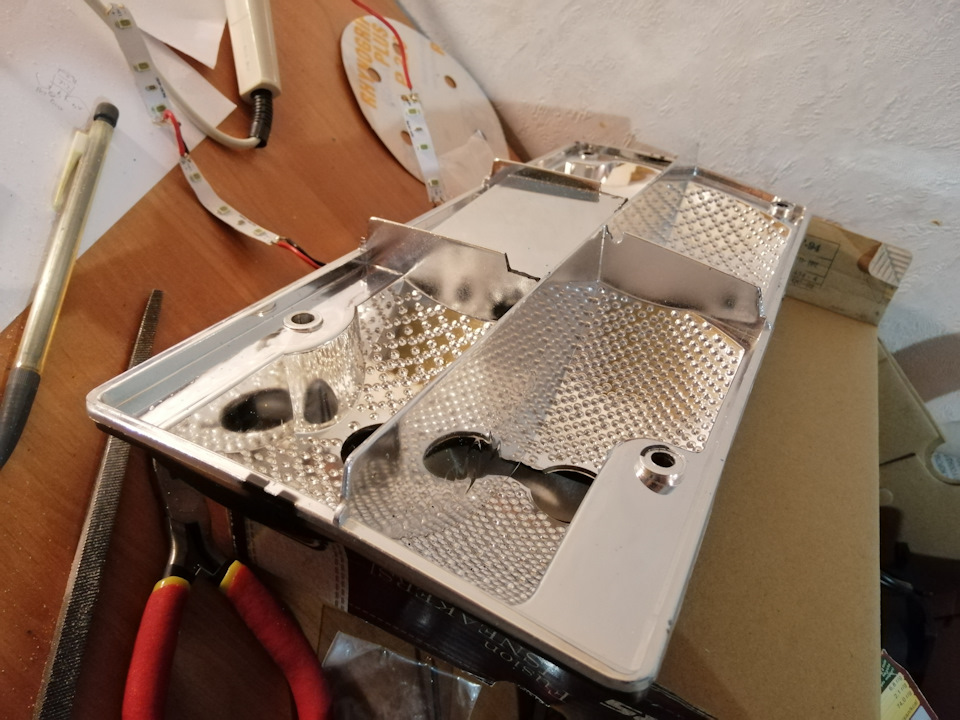

Після того як я підігнав і зібрав всю внутрішню фару, я спробувавпідключити на пряму до акумулятора.І все, ура, запрацювало.Алерадість була не довгою, хоча ні що не віщувало якихось конфузів.елемент підігнав Проба у темряві Проба при світлі Далі було бажанняпоставити стабілізатор струму і напруги, а оскільки я зелектронікою не дуже дружу, почав мучити друзів і шерстити інтернетна предмет готової схеми та необхідних комплектуючих.Через три дні, начебто всі комплектуючі зібрав, і схему як би підібрали.Все брав у2-х примірниках:
-Діод 4007
> — L7812 (для стабілізації напруги)
— конденсатор на 100mf25v і на 470mf25v
— LM317T (для стабілізатора струму за схемою яку знайшов)
— Резистор 2, 4Ом
Подібність схеми внизу
Вирішив зібрати все на олітовій платформі по стабілізатор на кожнусторону. Вийшло якось так:Вид зверху, резистор сховався заЛМ-кою
Вид зі зворотного боку
У процесі складання все перевіряв і все начебто б працювало, алечомусь тільки з другого разу.
Вирішив зібрати та перевірити на машині, бо припускав, щоакумулятору не вистачає заряду.
У зібраному вигляді
>
Встановив на машину, ввімкнув? !
Не горить!
Пішов завів! ..
Не горить!
Поворухнув фішку контактів, і про диво! Дивно якось Габарит, ти де? Начебто і світить, але як- то тьмяно.
З правого боку?
А потім і взагалі перестав світити.
Тепер увага! Питання!
Де і в чому, я накосячив? Що потрібно виправити, щоб вонопрацювало?
Усім хто дочитав до кінця респект, а хтось чимось допоможе чипідкаже, буду дуже вдячний!






Коментарі18
У мене працює 7812 без діода, стабілізує на дхо, вже років зо три напевно ...
У мене за підсумком коштує 7812 два клндери і діод))) і все працює як належить.)
кондери теж є, але без діода.
Досить було поставити кренку 12в і не морочити собі яйця.
Я начебто говорив що потрібно, сенс тут кондера взагалі не бачу, тут напруга більш ніж стабільна, і ЛМка потрібна лише для того щоб зберегти діоди від викидів струму генератора і стартера при зворотній напрузі. Опір у тебе зараз дуже слабкий, тобто п...
З яких це часу 2вт резистор став як AAA батарейка? Яка до речі в народі мізинчикова якщо що.
Це було образно сказано
Сам то зрозумів що сказав? 2Вт резистори навіть образно далеко до ААА елемента.
Я то зрозумів і людина зрозуміла, а ось розуміти тут зовсім не обов'язково. Малося на увазі що є товщі резистори - людина далека від електроніки не зрозуміє чим відрізняються потужний від не потужного, коли опір один і теж!
По-перше не потрібно розписуватись за інших. Людина відповіді не давала зрозуміла вона чи ні. По-друге я без тебе розберуся де мені розуміти. резистор у 10 разів менше, або купить 30вт резюк із зайвою Переплатою. Зате бо ти порадив.
Людина у мене в личку не раз питала як і що - це теж потрібно враховувати! У мене стояв саме такий резистор з розміром як батарейка і нічого, все працювало - не збідніла, і скільки там Вт було? навів, а там можна й уточнити.
Та в тебе бачу все не важливо...
І ще момент. Для такого стабілізатора струму потрібен потужний резистор, на 1-2 Вт. Цілком можливо, що резистор здох від перегріву, і схема перестала працювати.
Якщо викинути частину схеми, і залишити тільки l7812, то буде працювати?
Повинно
Саме так, для лмки стабілізатора напруги резистор потрібно 1-2-5Вт але не як 0.25Вт - це занадто мало для цієї справи.
На світлодіолну стрічку ставити стабілізатор струму зовсім не потрібно. Достатньо стабілізувати напругу, тому що на стрічці вже є струмообмежувальні резистори.
Ок. Дякую!
