БК для карбюраторної Таврії Фінал

Усім привіт.
Минуло вже понад 2 роки з першого посту про саморобне БК.

Проект практично не розвивався.БК працював.Але мене не влаштовувавтой факт, що він періодично висне (рідко, але бувало).Виявленовзаємозв'язок поганих ВВ проводів і зависання.
Вирішив переробити БК, а саме скоротити відстань між екраном ікотроллером.
У результаті він став фізично менше і повністю переїхав уприладку.
За цей час мною було освоєно нове ПЗ EasyEDA, а також замовленовиробництво плат у китайців JLCPCB.

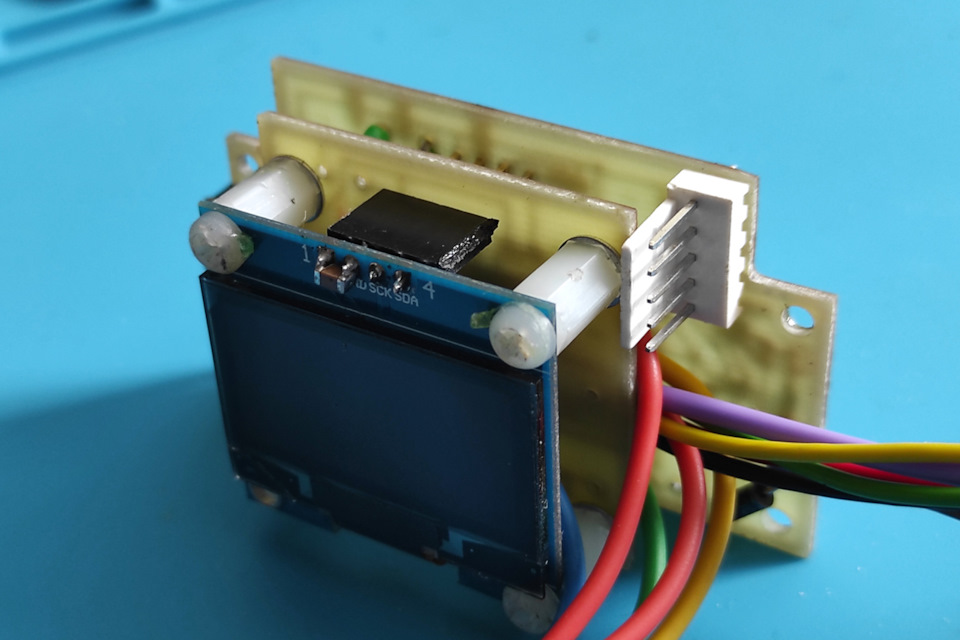

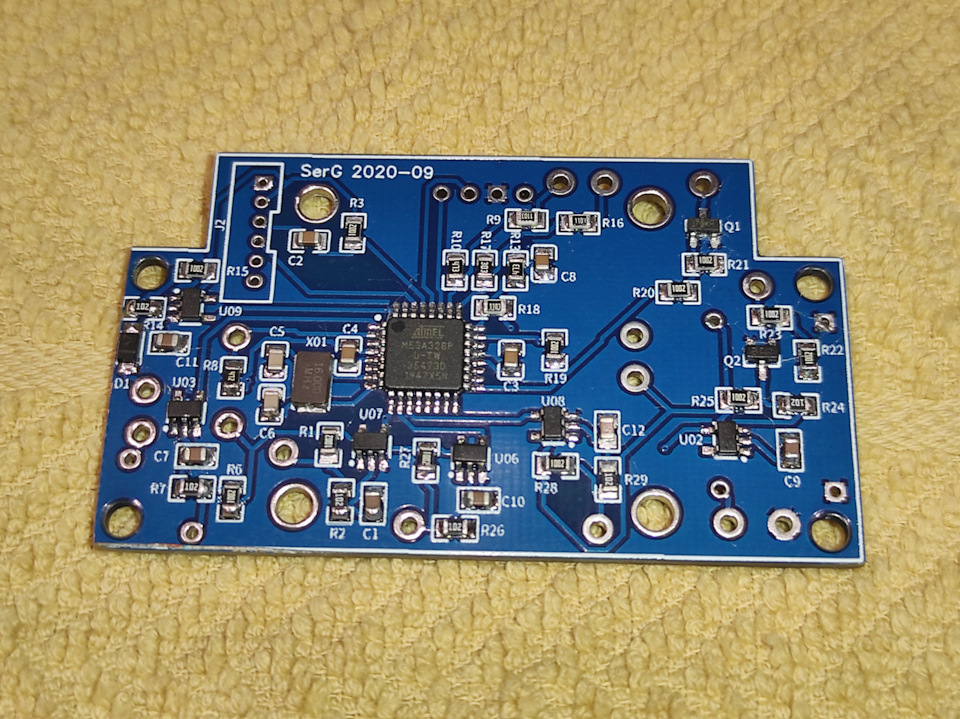

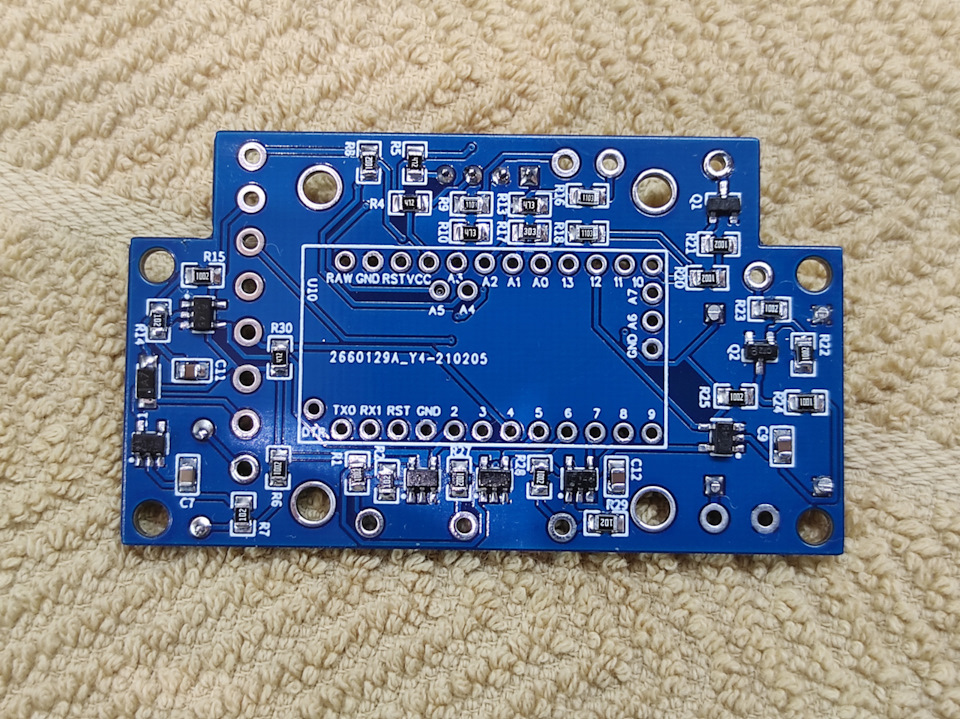

Було кілька версій у залозі, в основному не вдалі. Версія в процесізбирання

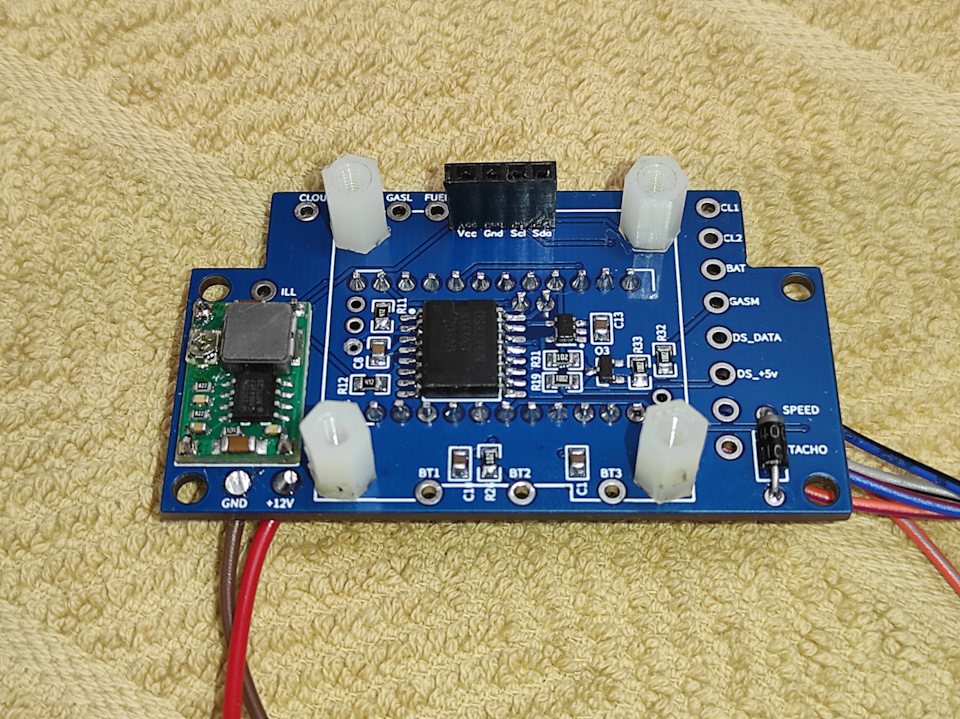

Фінальна версія в процесі збирання

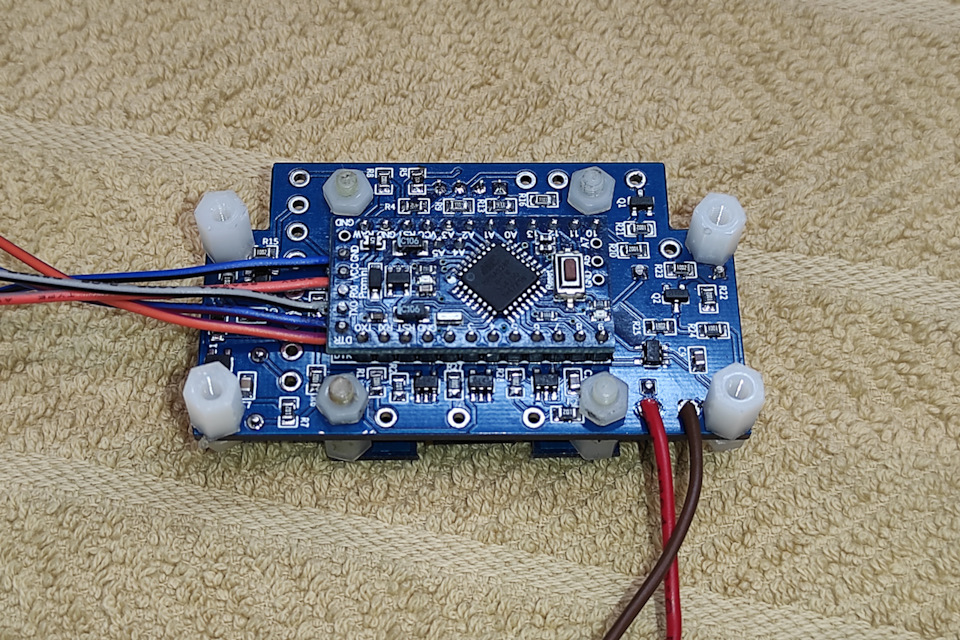

Фінальна версія в процесі збирання
Зібраний варіант
Встановлений у приладку. Від великої кількості зайвих проводів.

У фінальній версії БК були вирізані такі функції:
— відображення іконки про не закритий багажник;
— відображення іконки про відчинені двері;
— температуру двигуна з задводського датчика;
— відображення іконки про низький рівень рідини, що омиває;
— режим роботи електробензонасос. p>
На фінальній версії він вміє відображати:
— поточну дату та час;
— напруга борт мережі, а також іконку підвищеної напруги бортмережі;
< br> — температуру за бортом і в салоні (DS18B20);
— температуру двигуна із зовнішнього датчика (DS18B20);
— швидкість у вигляді цифри; - обороти двигуна у вигляді цифри;
- кількість палива в баку;
- кількість палива в газовому балоні (вимагає налаштування черезменю під конкретну установку);
— виводить на штатну лампу сигнал про низький рівень охолоджуючоїрідини (налаштовується під певну рідину) — на даний моментвідключив.
- рівень бензину, показує не зовсім адекватно, можливо проблема всамому датчику в баку.
- іноді злітає час, пов'язаний швидше за все з випаданням батарейкигодинника на купині.

Даний проект вважаю для себе завершеним і не будедопрацьовуватися.
Надалі планую розробку подібного БК, але з великим екраном тафункціоналом. Що з цього вийде можна буде побачити в бортжурналімого Fiat Tipo. PS Виготовлення на замовлення такого ж БК можливе.Питання в личку.
PS2. Якщо хтось хоче повторити проект самостійно, пишіть на особу, дам вихідники. Також є кілька нерозпаяних плат останньоїверсії.
