Усім доброго часу доби. Назріло питання заміни генератора, тому щона старому лопнув один діод на "підкові", а з іншого відпаявсяпровід від обмотки. Поставив інший генератор 40а здається, алетепер не можу розібратися, як правильно його підключити Щобпрацювали всі сигнальні лампи на панелі (chg і акум) Ранішепідключення було таким:з генератора один провід на 15 релерегулятора, другий провід на 85 реле рс702, яке керує лампами напанелі ну і товстий провід на болт в генераторі.На новому товстийпровід на болт, провід з 15 з'єднаний з проводом 67. 85 на рс702ніяк не підключений.До чого його підключити, щоб все правильнозапрацювало? >
1)На старому генераторі хтось "приколхозив дроти з 15 і 85безпосередньо до висновків обмотки і вивів їх через отвори вкорпусі.
2) На старому "працювала" лампа (акум) але не працювала лама(chg).
3) На новому генераторі з висновків є тільки болт і одна клема взборі зі щітками.
4) На новому горить (chg) і (акум), а також світлодіод мін. Паливана покажчику, лампа гальм (brake).
Може хто знає, як це все "довести до розуму"? :

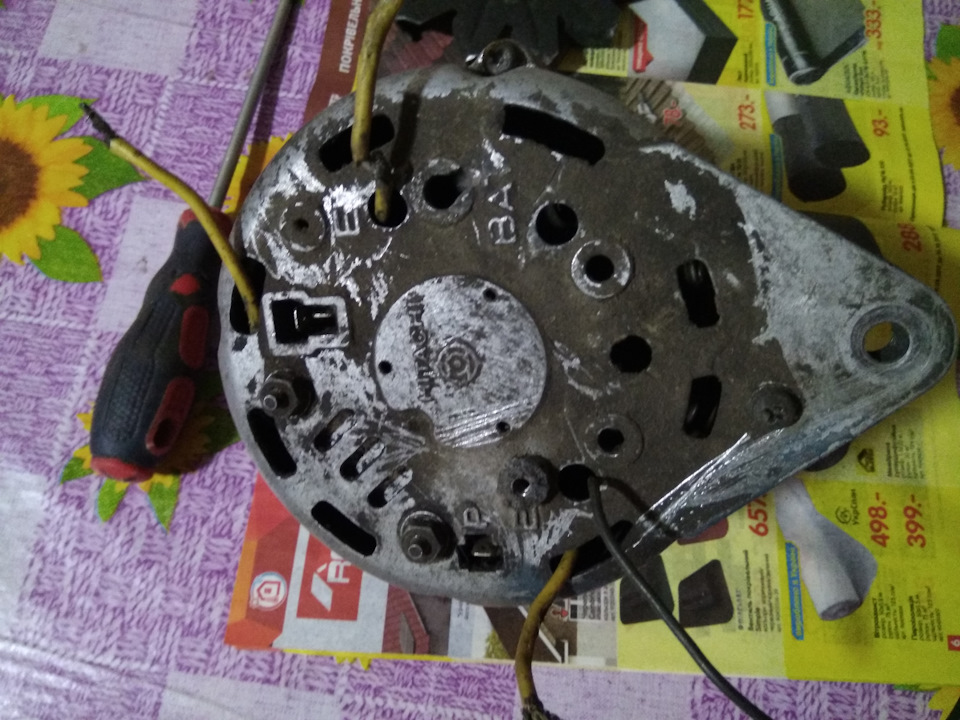

Старий генератор

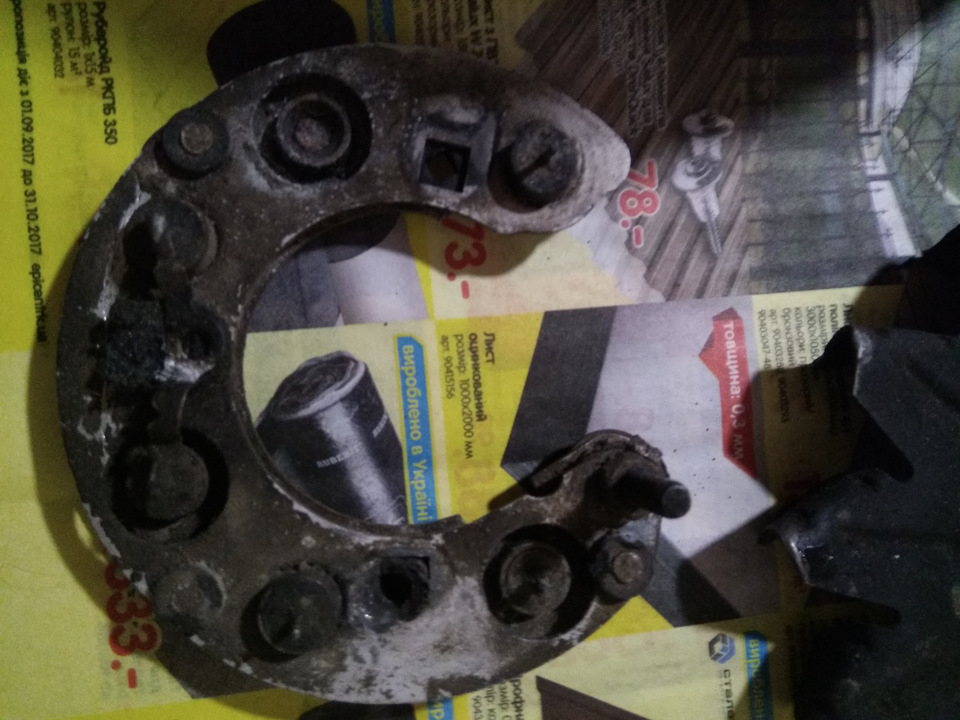

Битий старий діодний міст

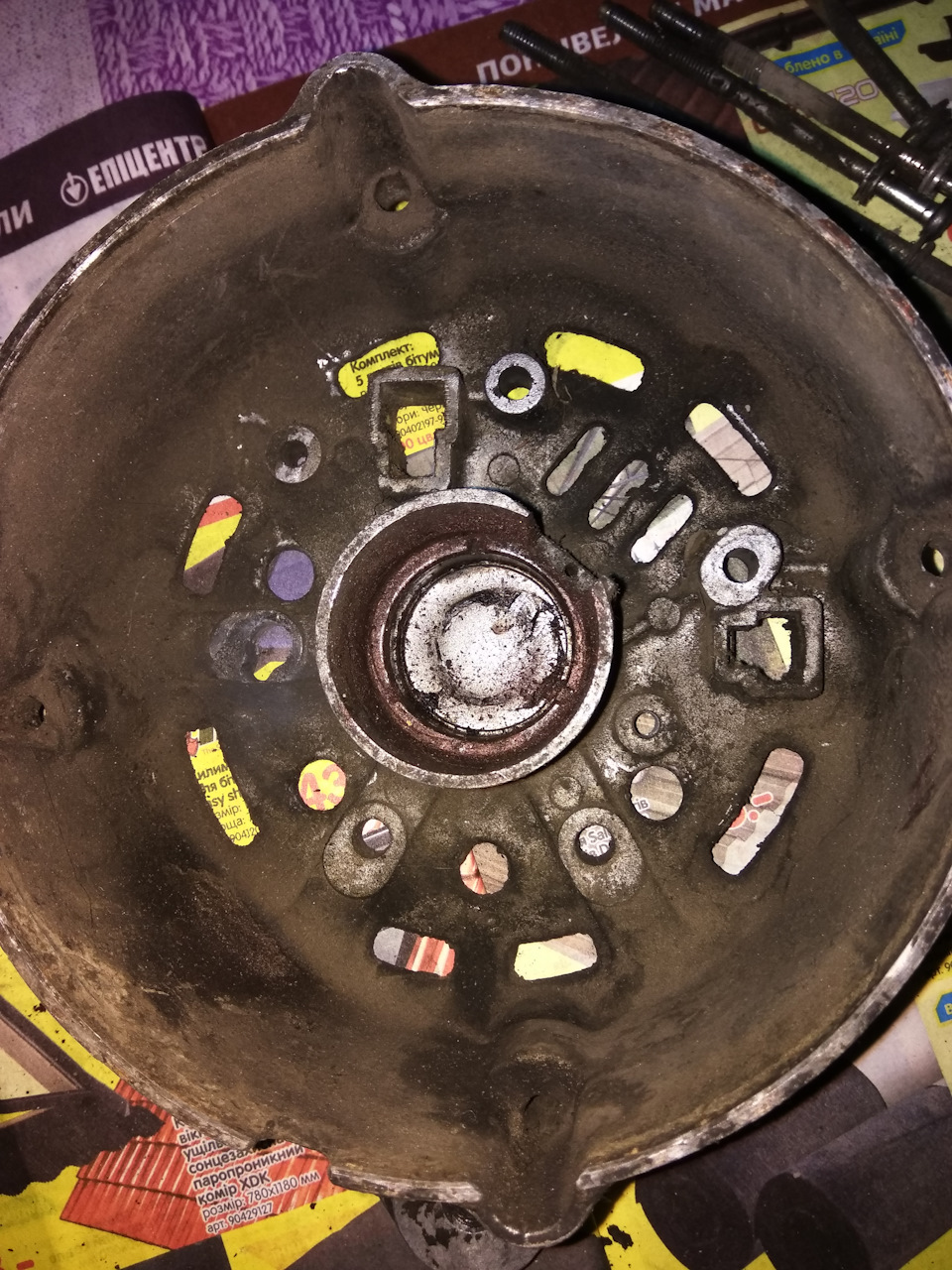

Задня кришка старого генератора

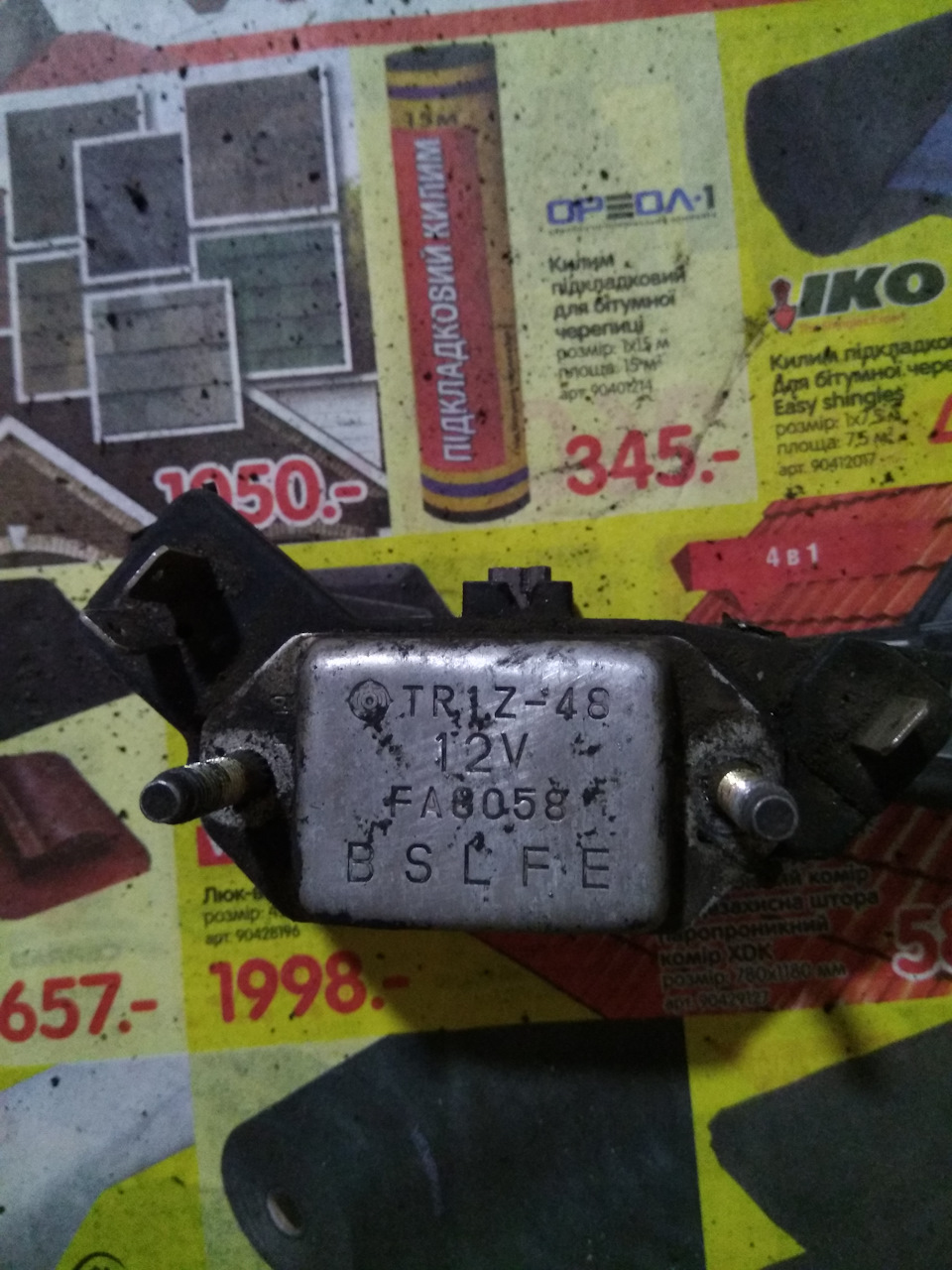

Маркування регулятора

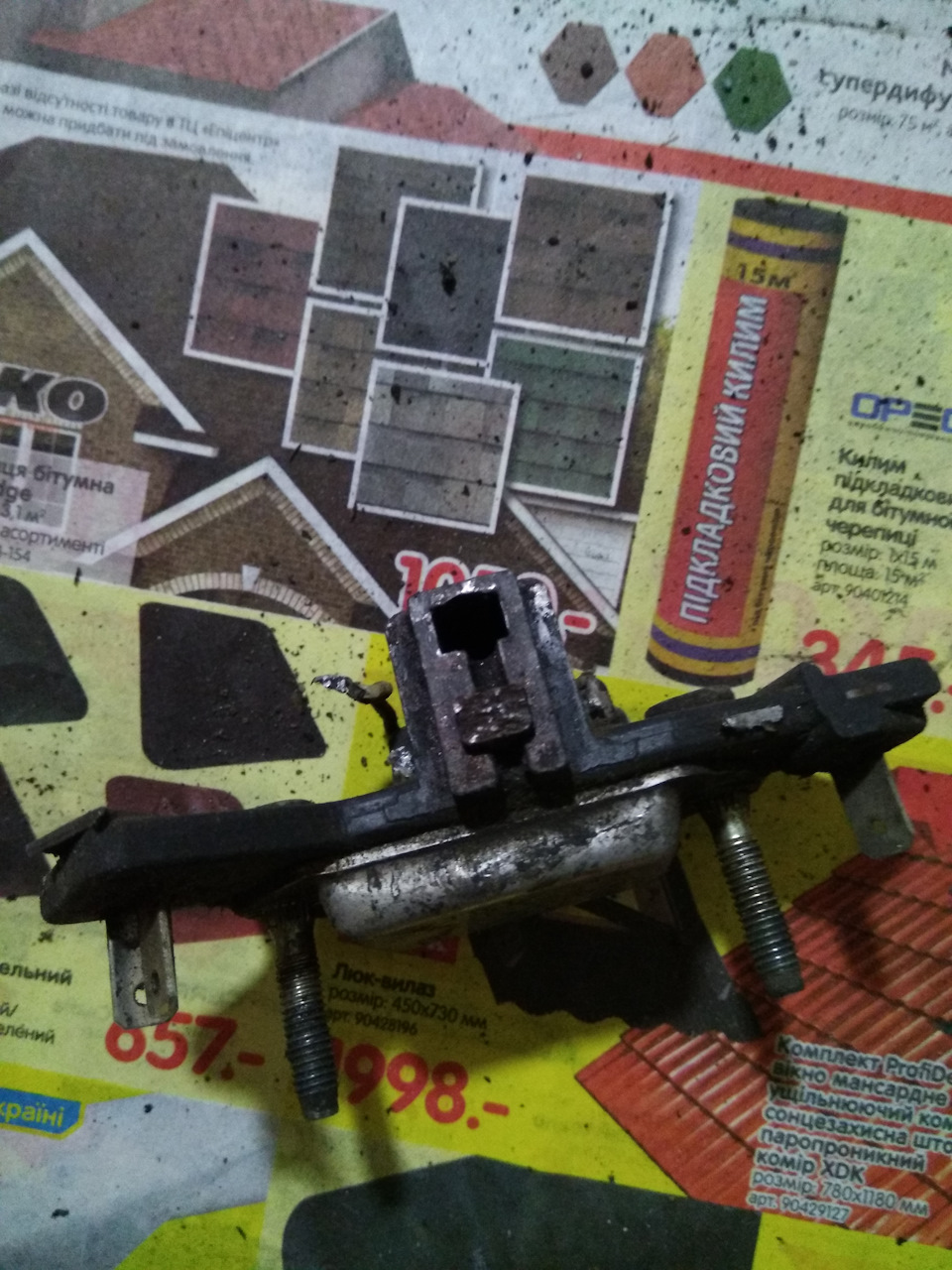

Проблема зі щітками
Статор з виводами та ротором
Новий діодний міст (з боку контактів)
Новий діодний міст (зворотний бік)
І наостанок "сумнівний" генератор:
Сомнівний генератор
Коментарі14
Ось знайшов регулятор від старого генератора m.ua.aliexpress.com/s/ite…
а якщо ось так згідно з номером 23133Q4601 на зображенні MobiletronVR-H2000-37 Регулятор генератора 469.00 грн
Мда… Цінничок… За такі грошики можна повністю генератор взяти
але ця ціна на екзисті, а він завжди відрізняється дешевизною
Отже, для всіх страждалих фото старого генератора в розборі плюс нові запчастини до нього. Також фото генератора, в якому сумніваюся.
а в чому сумнів, жигулівський чи москвичівський? судячи з кришки це наш вітчизняний
Та ось якраз у кришці і сумніви. Генератор цей мужик один перебирав. Не факт, що кришка правильна і генератор даватиме 50А.
А що поміняти діодний міст не можна, якщо цілі обмотки краще зробити рідною, ніж вигадувати велосипед
Ну для початку - генератор походу саморобкін бо з його середини виведений провід (0 начебто) без контакту на самому генераторі, висновки обмоток не прикручені болтами до клем на діоднику, а розпаяні безпосередньо на самі діоди. При чому розпаяні по б...
у мене теж кулібіни працювали в генераторі дроту були виведені з генератора на жигулівську релюху, номер генератора є чи ні?
Ось ось, у мене теж з генератора один провід на релюху жигулівську, а другий на РС702 (лампочки в панелі). По генераторах зараз накидаю фоток. Старий і 50 під рукою, а 40 у машині. Підключення 40 сам вигадував - умільці і у проводці постаралися.
www.altstar.kiev.ua/magaz…ter-generator?r=000000017ось тобі в допомогу сайтик я по ньому по картинках знайшов і діодний міст і регулятор на 2 генератори обидва працюють на машинах, регулятор китайський був у наявності 3 рік працює
Дякую за посилання. Діодник я купив, начебто такий же. Зараз старий генератор розберу і викладу тобі фотки. Порівниш.
Виклав фото в основному описі в цьому пості.
