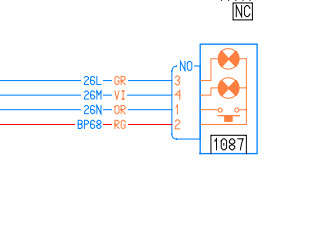

Вирішив поміняти підсвічування кнопки. Почав збирати інформацію. Посвітлодіодах і лампочках. По ходу показуватиму що знайшов і що депрочитав. Є друга кнопка, на ній і пробуватиму. Для початкузнайшов. Схему.

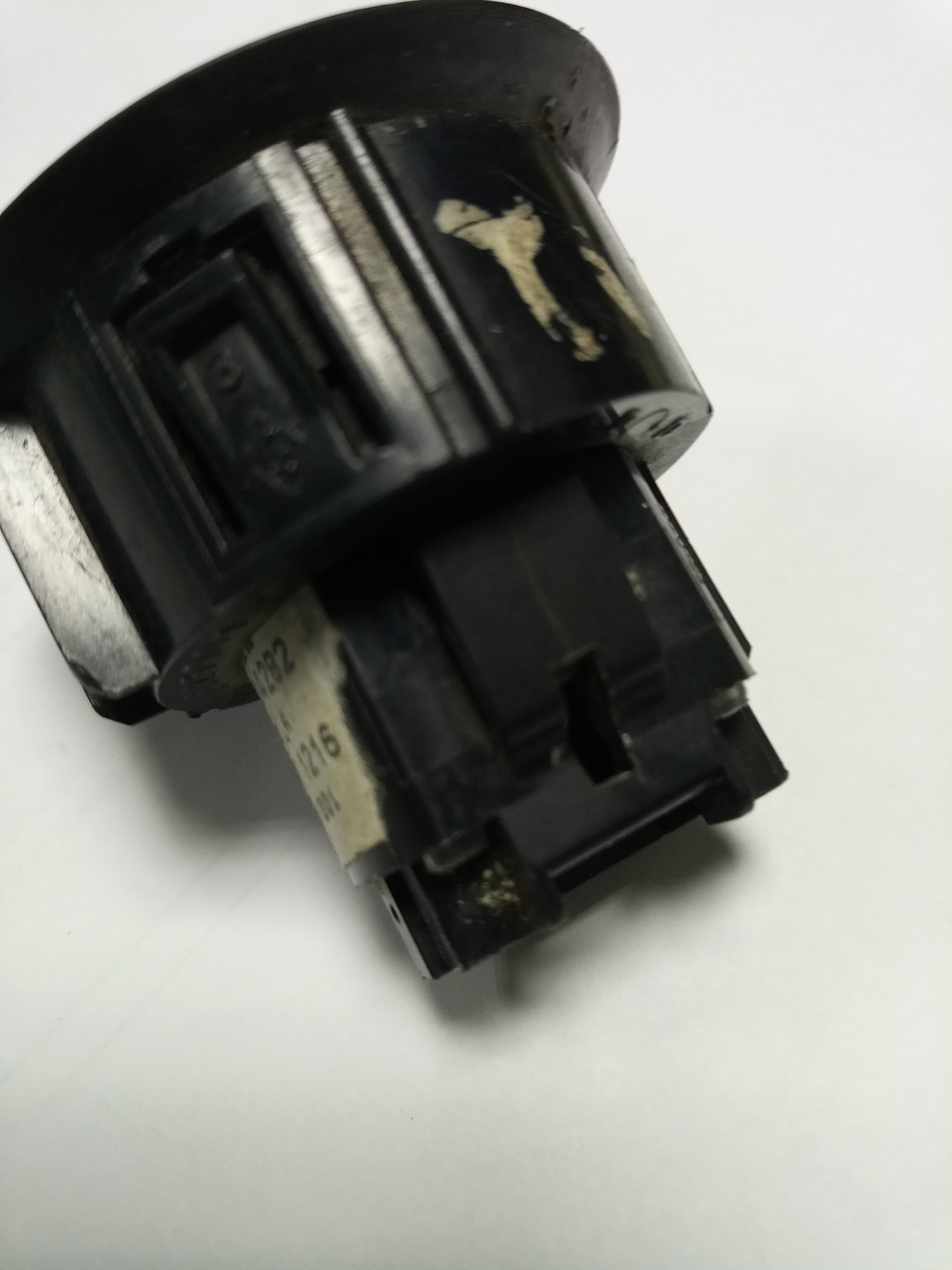

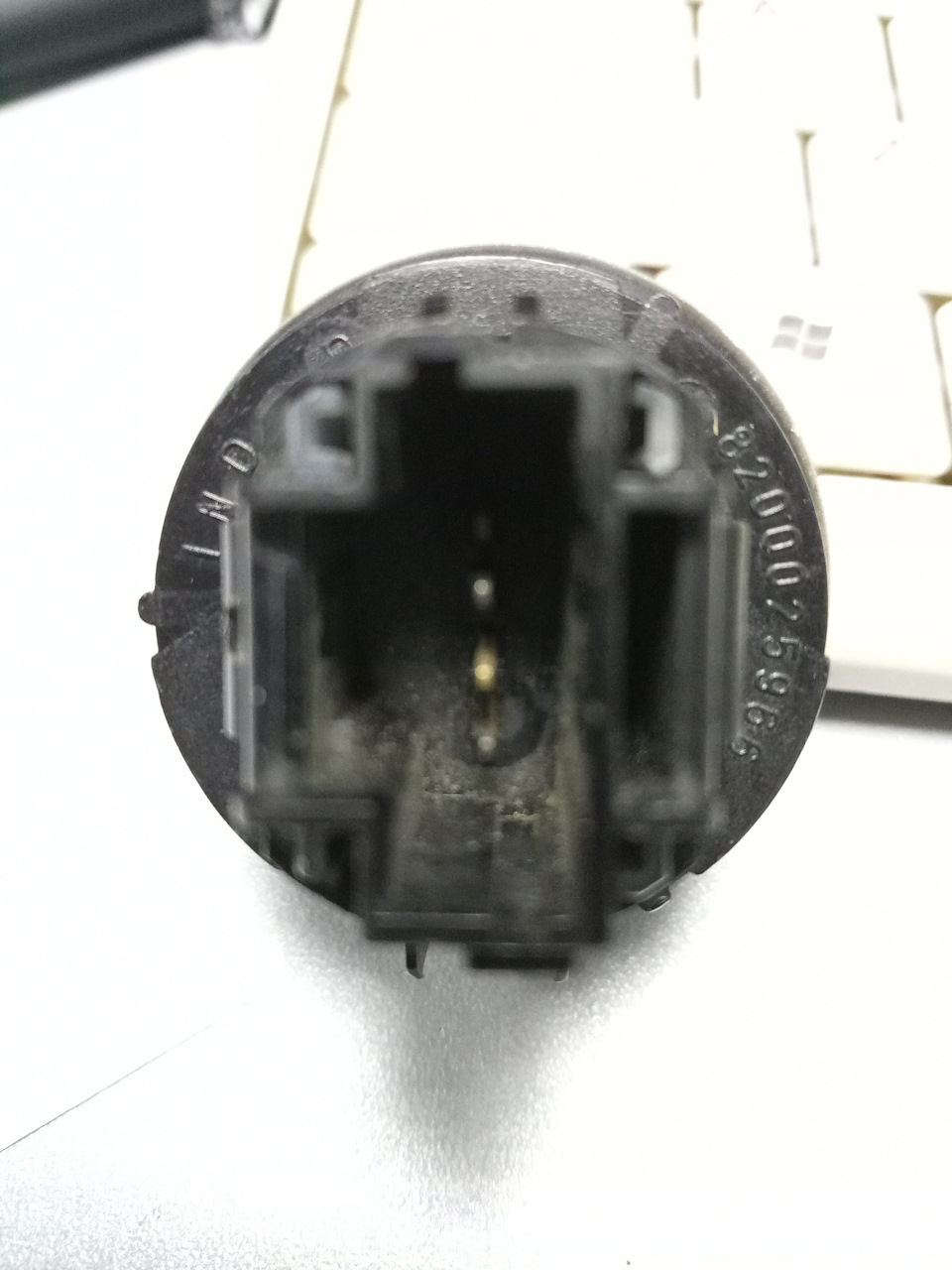

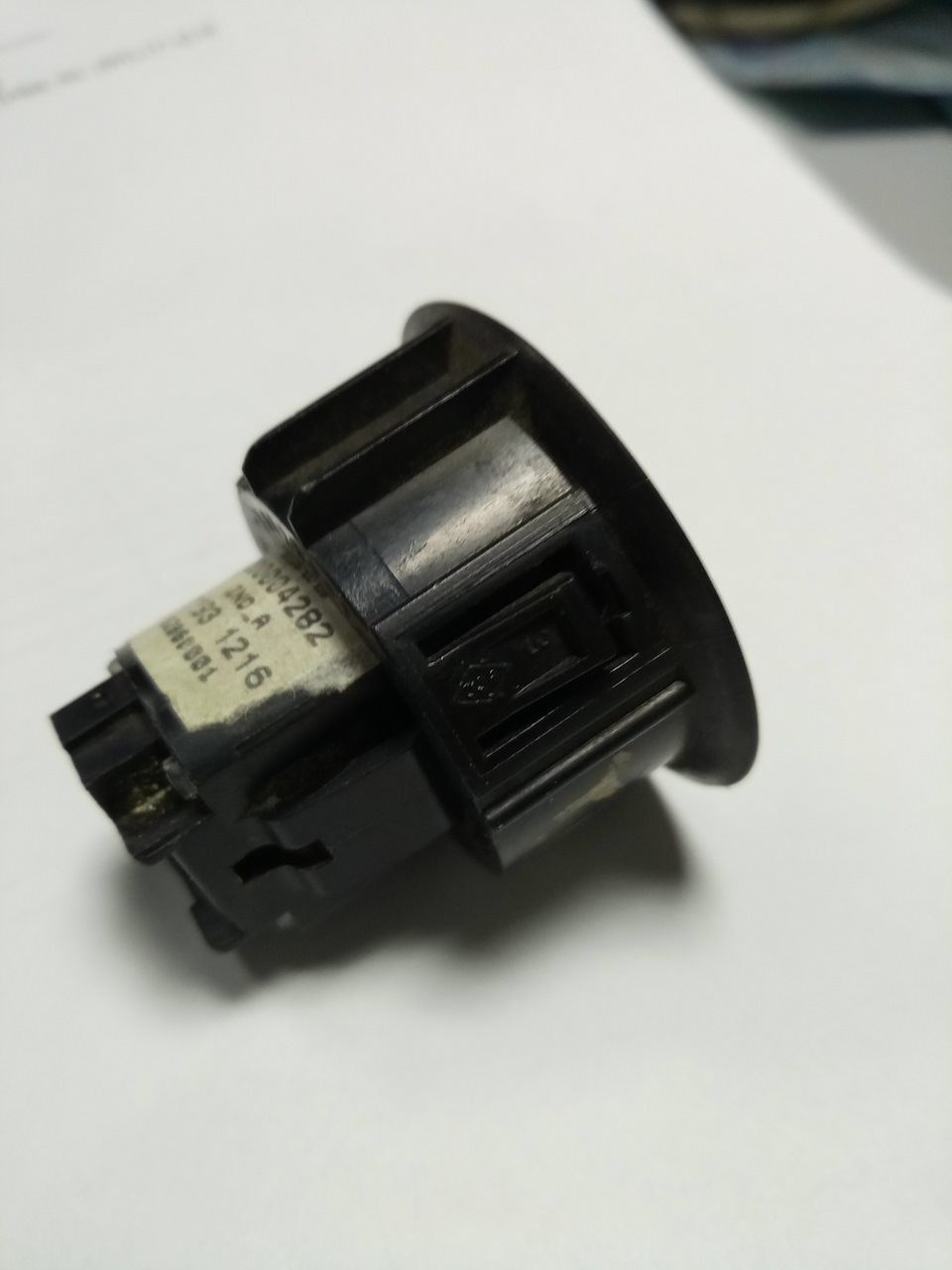

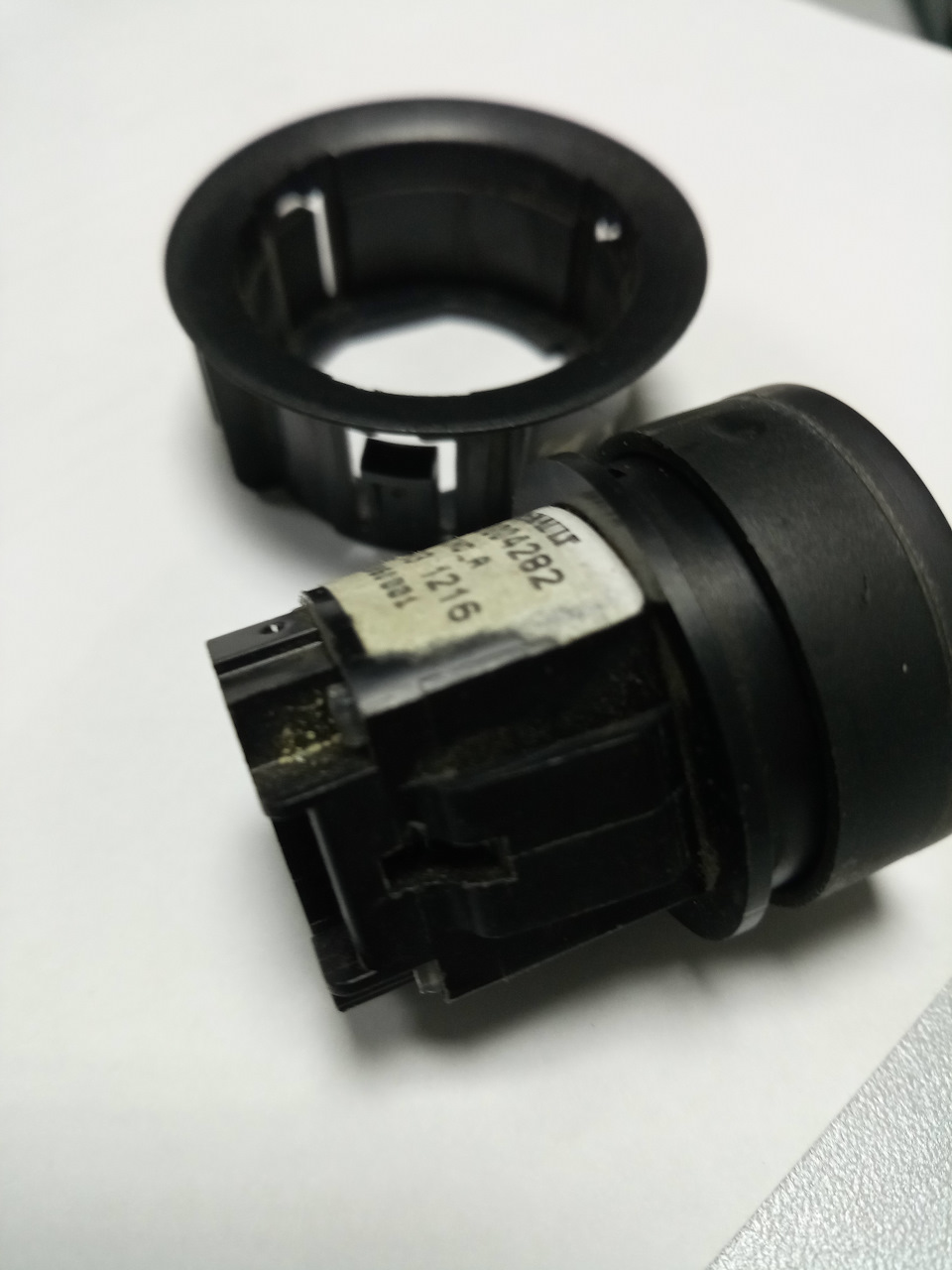

Значить за схемою — GR — сірий (26L УПР. СИГН. ЛАМПИГОТОВНОСТІ ДО ЗАПУСКУ ДВИГУНА), VI — фіолетовий (26MУПР. СИГН. ЛАМПИ РОБОТУЮЧОГО ДВИГУНА), OR — помаранчевий(26N СИГН. + ЗАПУСКА-Зупинки ДВИГУНА), < b> RG —червоний (BP68 + АКУМУЛ. БАТАРЕЇ Ч/З ПЕРЕДОХР., ПЕРЕДОХРАН.ПРИЄМОПЕРЕДАТНИКА) Кнопка розібрана.
Схожі записи
Запобіжники RENAULT LAGUNA 2. Джерело - vsepredohraniteli.ru/wp-content/uploads/2018/02/Book1.pdf
Запобіжники RENAULT LAGUNA 2. Джерело - vsepredohraniteli.ru/wp-content/uploads/2018/02/Book1.pdf
20
Коментарі8
За підсумками, один поставив діод і сил резистор. На нижню поставив лампочку, 3 грн. ціна, щоб не різати гумку.
Підтверджую, завжди світиться кнопка!
Ви занадто сильно морочитеся. Світлодіоди у своїй більшості (маю на увазі найбільш ходові 3мм діаметром - він же чудово стане в кнопці) розраховані на 3в (+-0.5в), споживаний струм складає міліампери. Зі звичайним 1ком я розрахункам можна і на 600 Ом...
Їх вже пересвічували всі кому не ліньки, яку тобі інформацію треба)
Які ставити світлодіоди, які резистори або ставити стабілізацію на діоди. Тому що падіння напруги на діодах 2-3 В, відповідно якщо резистором гасити, то розраховувати треба з обліку 2-3В. Крім того ніде не знайшов параметр резистора за потужністю роз...
Від 600 ом став і вище)
Різниця по яскравості при живленні від 12 до 15 Вольт не помітиш. Я зазвичай беру 14 Вольт бортової мережі і розраховую світлодіод виходячи з цих даних. виходячи із сили струму світика не 20 мА, а 15.18мА. Яскравість не впаде, але життя світика продо...
Цілком згоден, але як каже у фільмі Зелений фургон - ... Зайвий багнет не завадив би ))))) Ось хороший матеріал з пересвітки кнопок 24991
