Світлодіоди під капот частина 2

Вітаю всіх, друзі.

Кому ліньки читати, опишу в 3 словах:" китайські кнопкиержтвоюмідь". Далі дивіться картинки :)

Підключення світлодіодної стрічки до АКБ.
Зовсім недавно встановили підсвічування під капот. Використовували3-х контактну кнопку на 12В 16А з підсвічуванням.В результатібазові випробування кнопка не пройшла, тому що вже після 5 хвилинвона нагрівалася до 60-70 градусів і почала плавитися., 25Вт.
На попередній кнопці підключення найпростіше.Усього 3 контакти:1 і2 це "+" і 3"-". На 3 контакт підключаємо "-" світлодіодів і садимона масу або на "- 1 контакт - постійний "+" (беремо з АКБ), а на 2контакт підключаємо "+" світлодіодів.

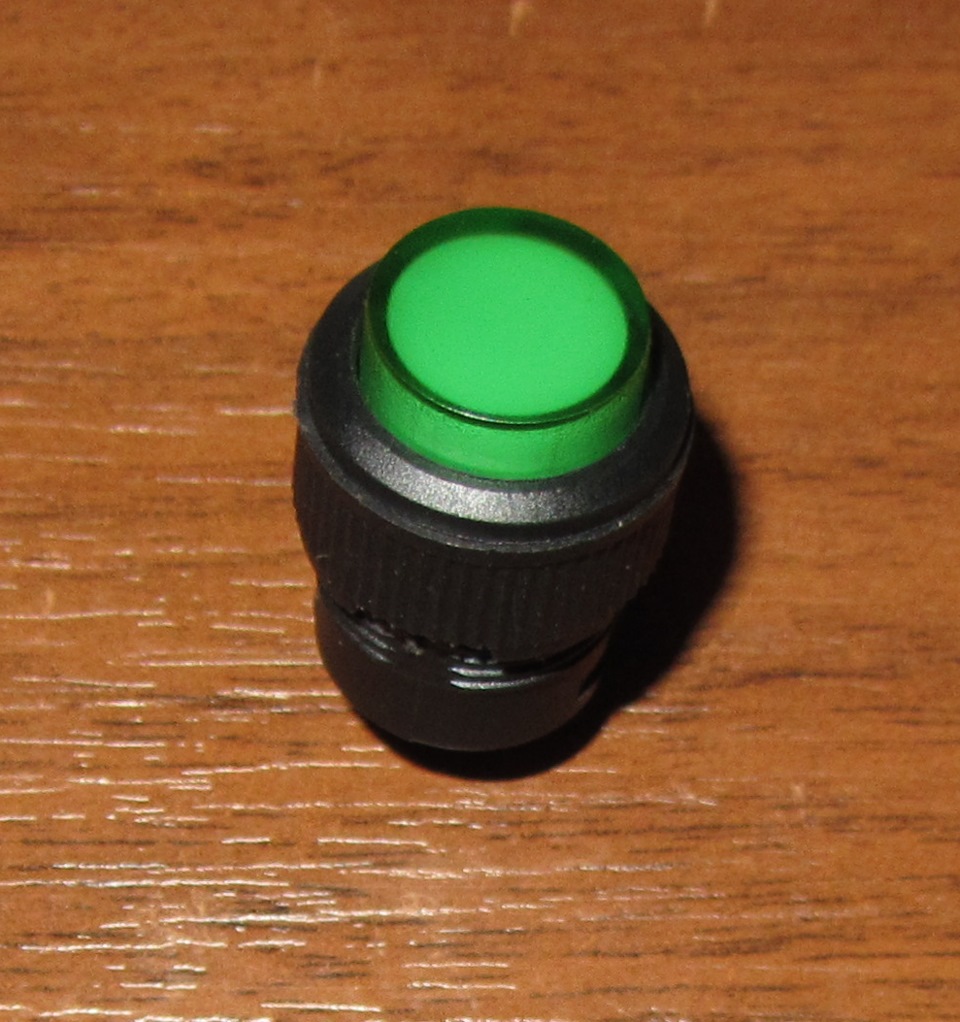

У круглої кнопки 4 контакти. Умовно назву контакти стрічки:5 "-", 6Підключення наступне:1 з'єднуємо з 5 і на клему "-" АКБ, постійний"+" з АКБ підключаємо до 4, 3 з'єднуємо з 6. Все працює, але безпідсвічування кнопки. Якщо потрібне підсвічування між 3 і 2 ставиморезистор 1кОм 0, 25Вт.
Найцікавіше, що у мене було 2 кнопки і тільки в 1 працювалопідсвічування. Тестував все "кроною", а коли все встановив умашину, то взагалі перестала горіти. Резистор цілий. Безпосередньо— не оре. Містика)))
У підсумку підключив без підсвічування. Головне працює і негріється. Запитую себе:навіщо брав з підсвічуванням? ! Дякую законсультацію тов. MGOOK Та тов. Kimm.

Дякую за увагу. Нехай вам посміхається удача і трапляютьсяякісні оригінальні запчастини…з Китаю)))

Китайська праска

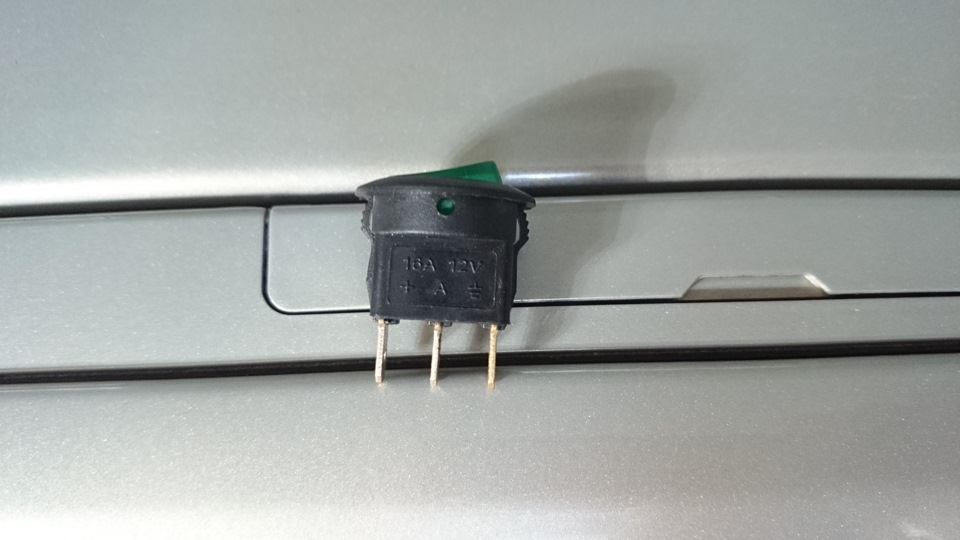

Праска з 3 контактами

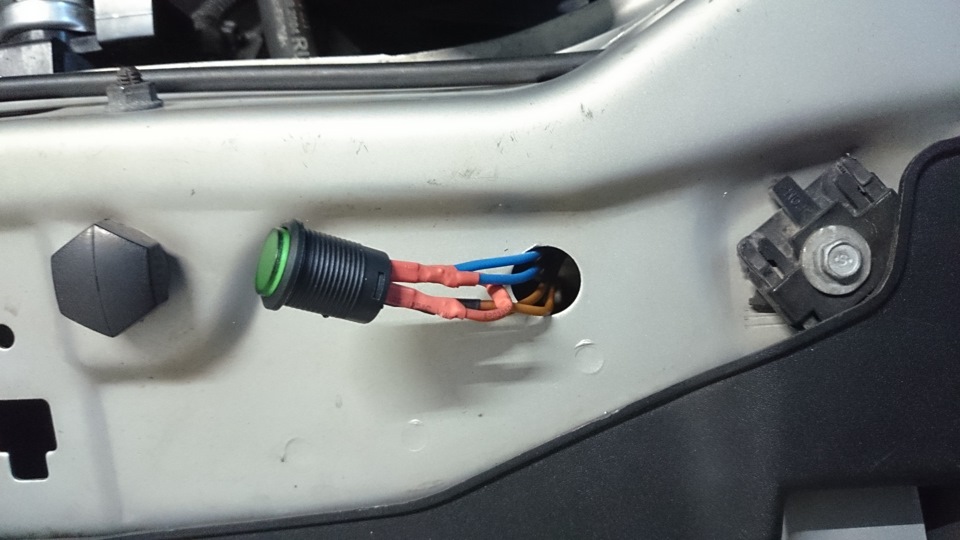

У процесі тестування

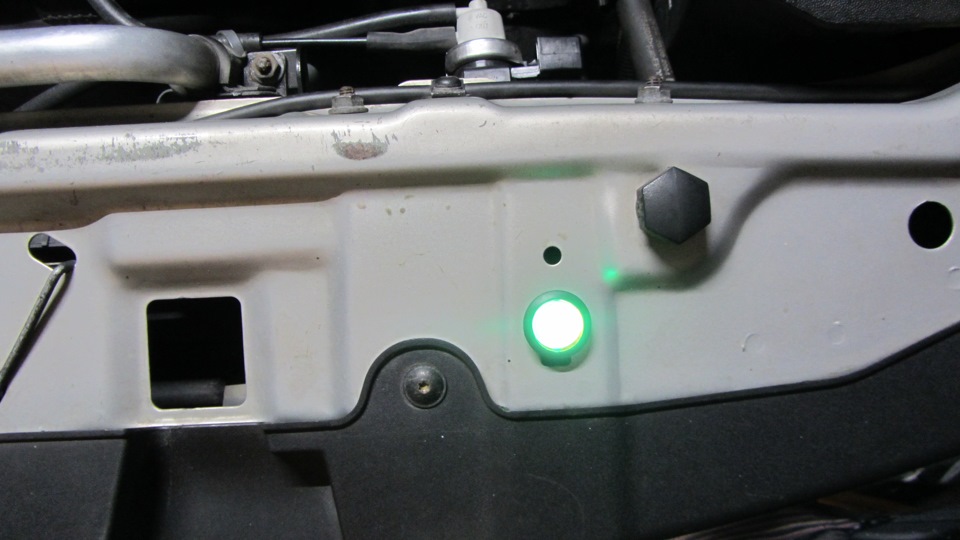

Результат
>
