Пошук в інтернеті, як це зробити грамотно, але просто особливихрезультатів не приніс. Для реалізації яких необхідні знання танавички в областях не доступних мені.Ну а аматорські варіантивиконання, знайдені мною, передбачали "видалення" або радіо, абодиска. . https://megadriver.org? page=0#a93890330, але я пішов івід тумблера.
Передісторія вийшла більше, ніж історія, але у мене завжди так, особливо в усному викладі ))<
Переходжу до справи.
Впаюватися було вирішено до входу сигналу з радіомодуля.

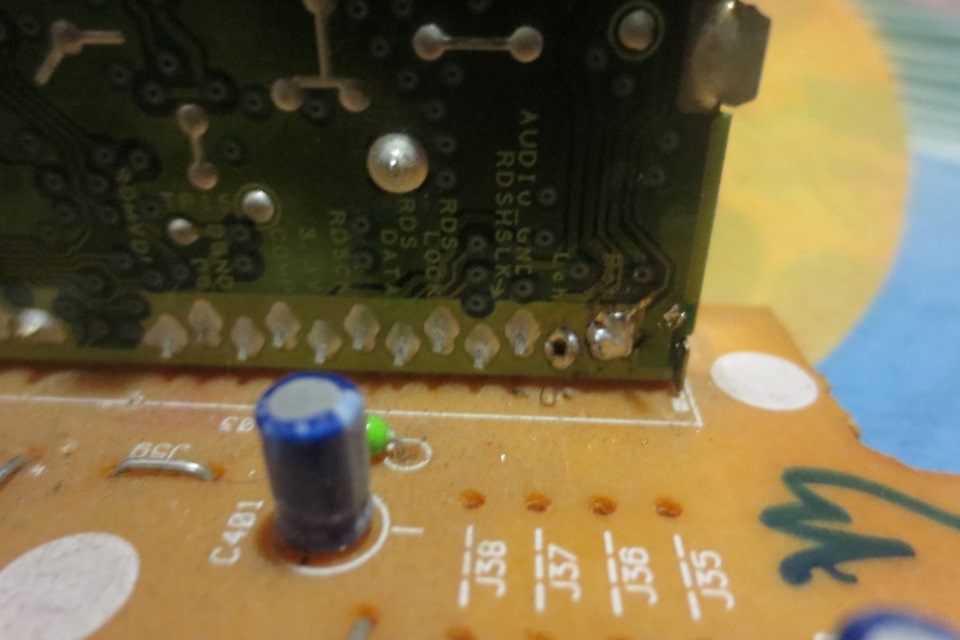

Мені пощастило, всі точки паяння виробник сумлінно промаркував, тому знайти необхідні "ніжки" праці не склало.
Дело ліворуч:правий канал, лівий канал, загальний.

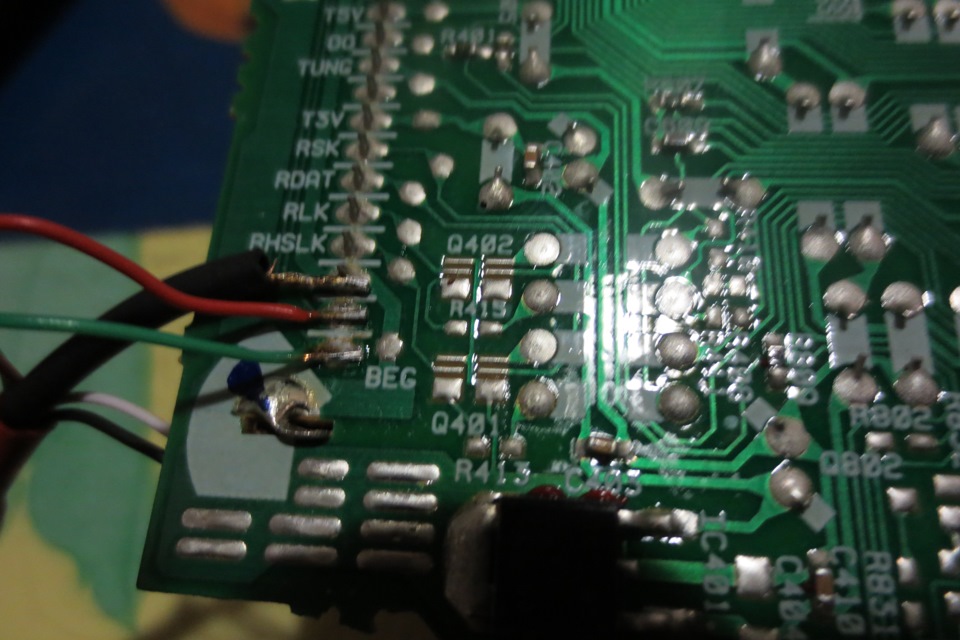

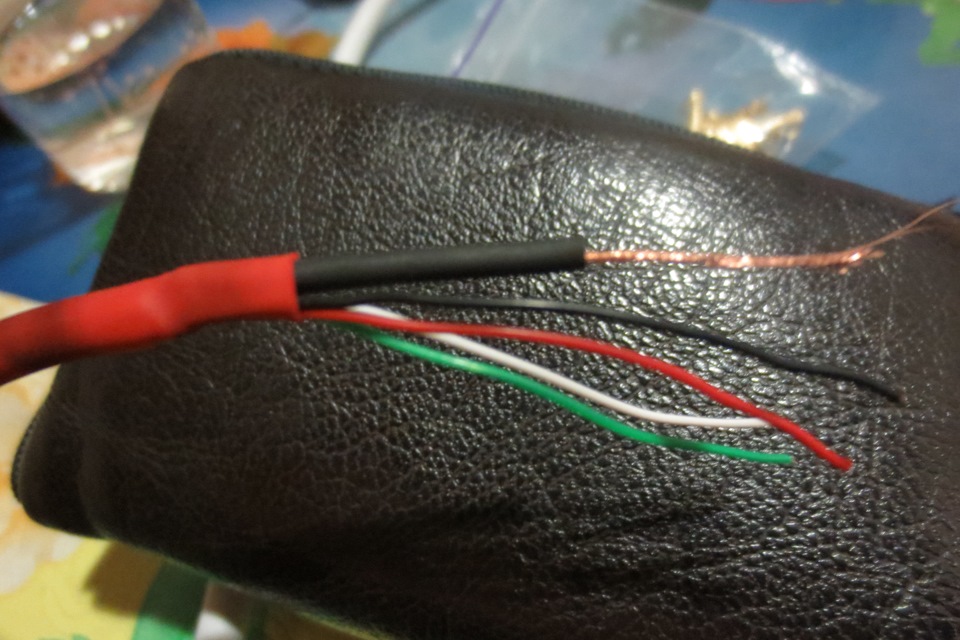

Для реалізації задуманого був необхідний п'яти житловий кабель, таким виявився кабель підключення старого принтера (попередньопорізалися кабелі від старої мишки та телефону, але в них виявилосяпо чотири жили), він має чотири жили та екран. Те що треба! Щобекран нічого не замкнув на платі, довелося одягнути його в кембрік.Загальну ніжку з радіомодуля я не розривав, тому достатньоприпаятися загальним проводом на платі магнітоли, ну і тут жеприпаюємо дроти, якими буде приходити сигнал з лінійного входу (червоний і зелений). Попередньо випаявши ніжки від радіомодуля.Щоб зберегти можливість використання штатного радіомодуляприпаюємося до його виходів (білий і чорний).
< p>
Ці дроти замикатимуться (при необхідності) з проводами лінійноговходу, повертаючи таким чином схему до вихідного варіанту.

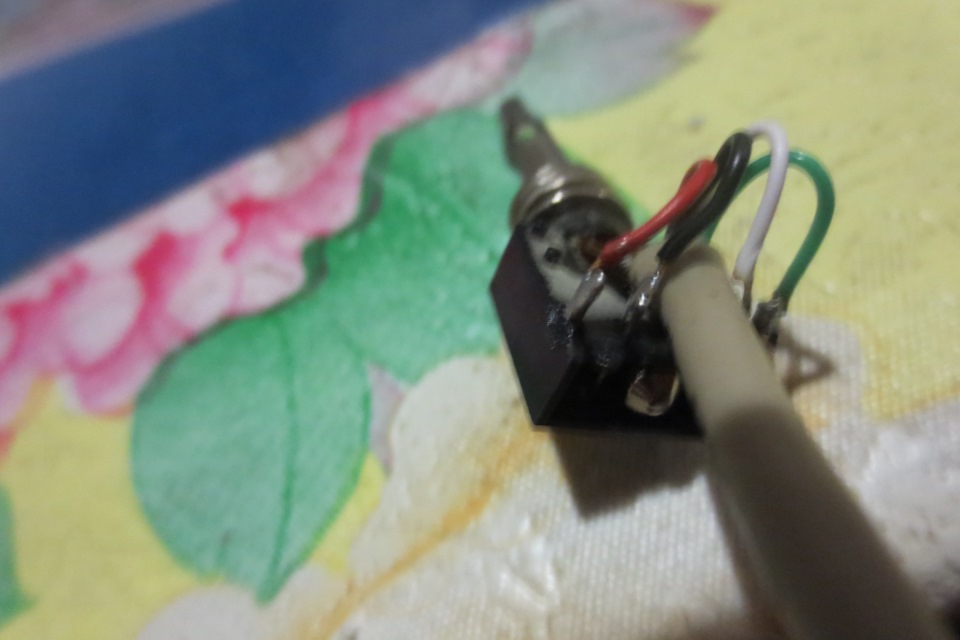

Функцію тумблера (який використовується у варіанті за вищенаведенимпосиланням) у мене виконує безпосередньо роз'єм лінійного входувходу. Він був випаяний з не робочого китайського приймача. Воригінальному виконанні роз'єм перериває сигнал до динаміка припідключенні навушників, так чому б не використовувати його узворотному напрямку? При вставленому штекері червоний з чорним ізелений з білим дроти розімкнені. Сигнал надходить із зовнішньогоджерела по червоному та зеленому дротам. Виймаючи роз'єм, мизамикаємо червоний з чорним і зелений з білим дроти і сигналнадходить зі штатного радіомодуля.
Ну і невеликий відеозвіт про працездатність конструкції:
Для трансплантації входу в автомобілі була взята кнопка включеннясвітла (у мене під неї в машині було вільне гніздо), яка безжальнорозібралася:І після недовгих маніпуляцій з дрилем та надфілем в неїі був вживлений роз'єм. У машині це виглядає ось так:Ну і остаточнаперевірка працездатності вже на законному місці:І, звичайно ж, небез маленької ложечки дьогтю.
Як завжди, "тішить" якість виробів з піднебесної …
Шнур був рівно три рази вставлений/вийнятий.
Благо такий шнурочок і самому спаяти не проблема!
PS Коли вже все було реалізовано, десь прочитав, що розрив на схеміможна було не робити, т.К. Сигнал із телефону переб'є сигнал відрадіомодуля і відтворюватиметься саме сигнал із телефону. Ну незнаю, можливо. Так, звичайно ж, було б у рази простіше, але вбудь-якому випадку, я результатом виконаної роботи задоволений навсі 100%!
"коли вже все було реалізовано, десь прочитав, що розрив на схеміможна було не робити, т.К. Сигнал із телефону переб'є сигнал відрадіомодуля і відтворюватиметься саме сигнал із телефону. Ну незнаю, можливо. Так, звичайно ж, було б у рази простіше, але вбудь-якому випадку, я результатом виконаної роботи задоволений навсі 100%!
"коли вже все було реалізовано, десь прочитав, що розрив на схеміможна було не робити, т.К. Сигнал із телефону переб'є сигнал відрадіомодуля і відтворюватиметься саме сигнал із телефону. Ну незнаю, можливо. Так, звичайно ж, було б у рази простіше, але вбудь-якому випадку, я результатом виконаної роботи задоволений навсі 100%!
