Після встановлення навігаційної системи тимчасово поки не приїхалиантени підключав китайську пігулку.
Антени та кабелю приїхали і сьогодні все встановили тапідключили.
Тепер працює Google, WLAN, Google Street View, Car-net. Для цьогопотрібна антена-плавник GPS/GSM і окрема GSM-антена для LTE-модему, яка кріпиться під заднім бампером. Моєму минулому гольфуhttps://megadriver.org/p361984-vstanovlennia-drugoyi-gsm-anteni-dlia-lte-modemu

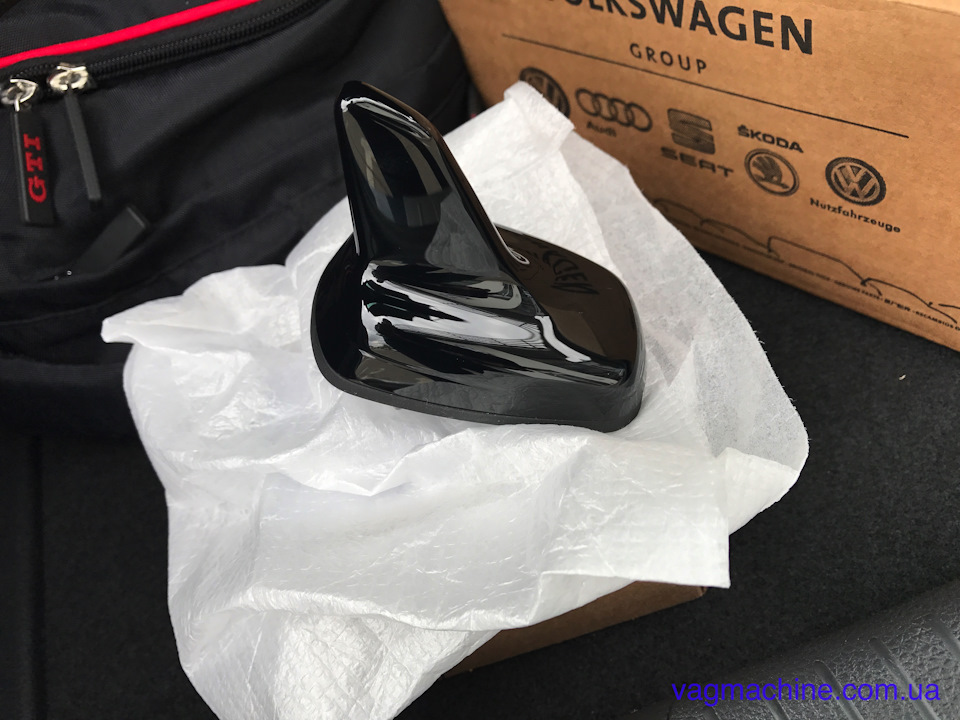

Нова антена-плавець з GPS/GSM замість штатного муляжу.

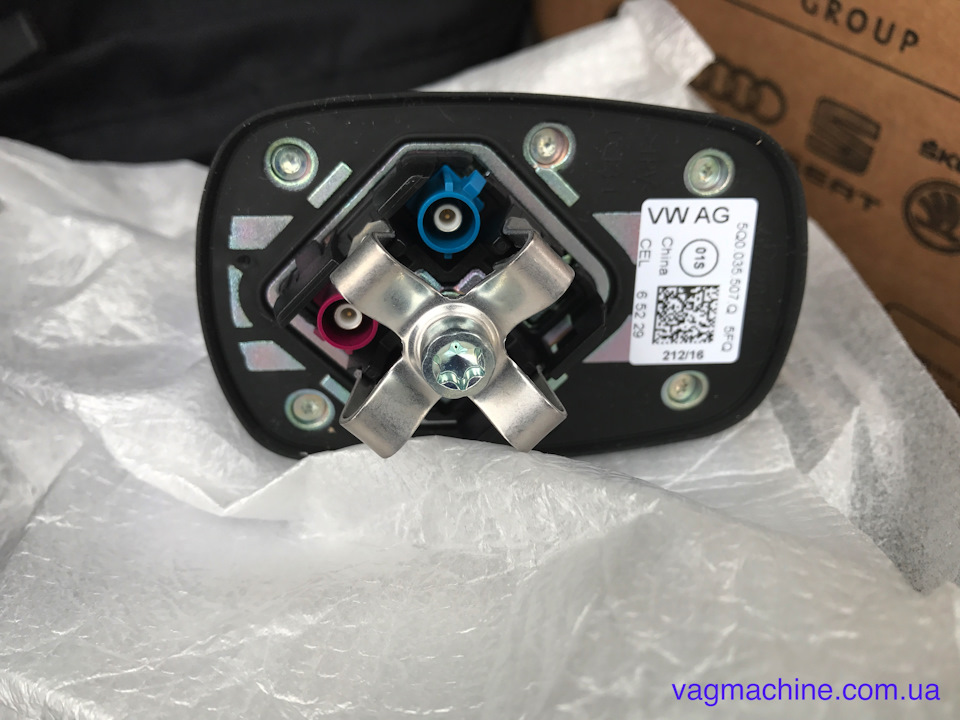

Любителям номерів.Блакитна факра — GPS, фіолетова — GSM.

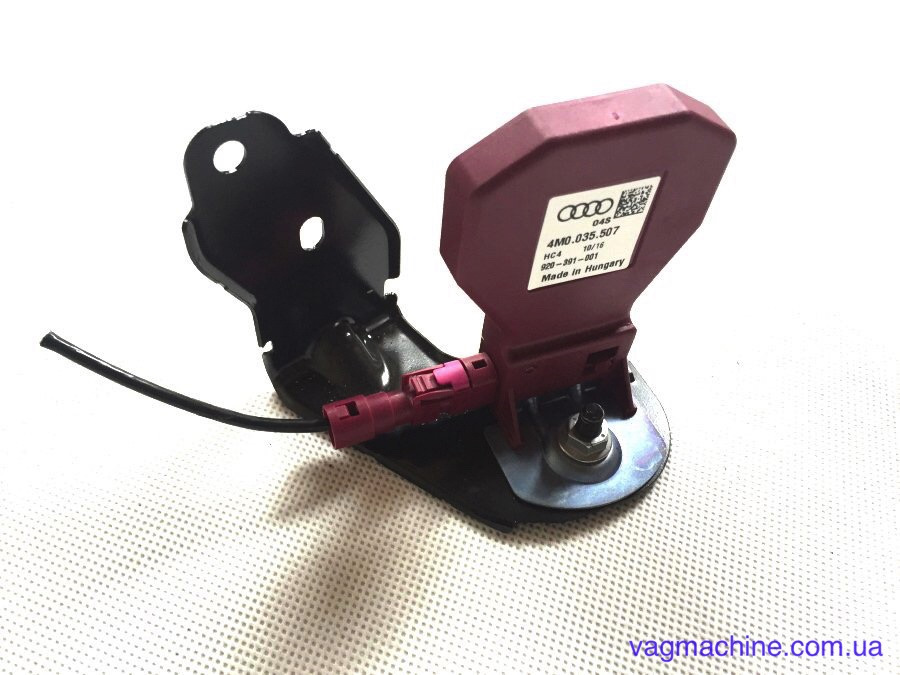

GSM-антена для LTE-модему.

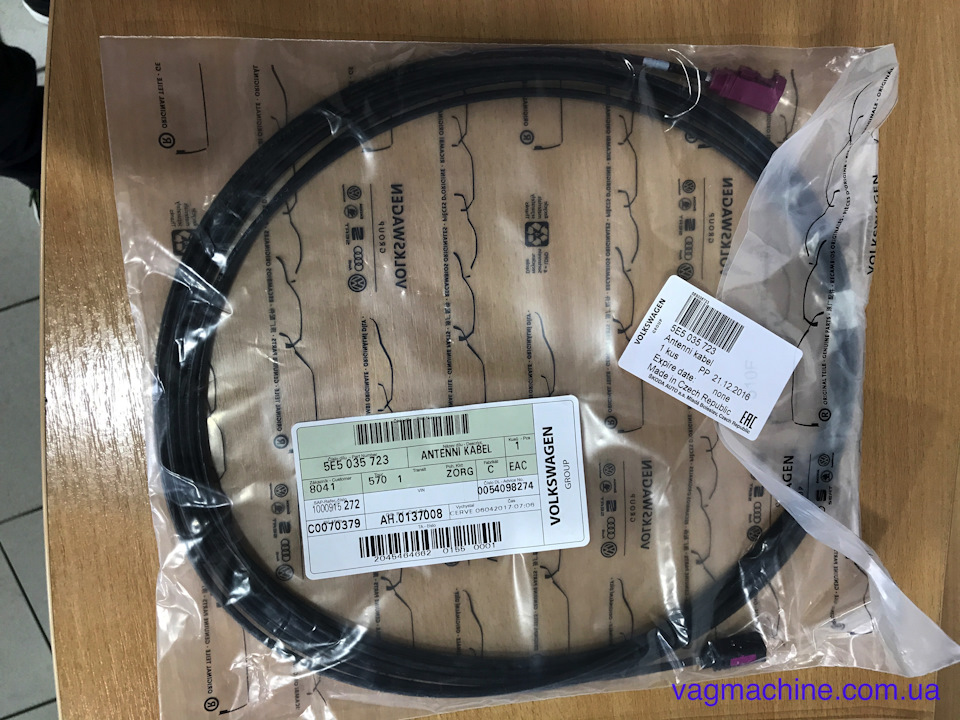

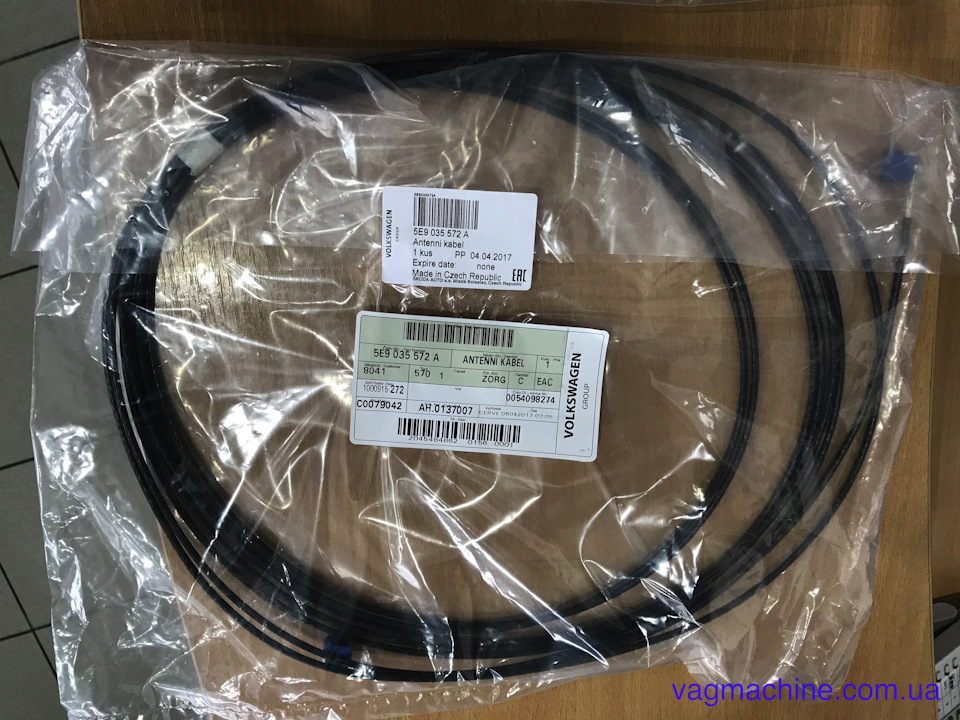

Потрібно 2 кабелі для GSM-антен.
Один кабель для GPS-антени.
Перехідник для підключення GSM-антен до блоку в бардачку
Ось такий вид маємо із заводу.
Ось таку пустушку маємо.Просто муляж і як бачимо кабелів ніяких донього не приходить.
Знімаємо муляж і порівнюємо з повноцінною антеною. Ставимо в штатнемісце GPS/GSM-антену, підключаємо до неї кабелю, підклеюємо знизушматком вологостійкого поролону, щоб уникнути зайвих звуків ітягнемо проводку до бардачка до нашого блоку навігаційної системи.Попередньо розібравши праву сторону салону.
Розібраний поріг
Стяжками антенні кабелю кріпимо вздовж штатної проводки
Нічого не повинно бовтатися!
Місце розташування антени LTE-модема
Підключення GSM-антен до блоку за допомогою перехідника
Після підключення кабелів до блоку в бардачку збираємосалон.Підключаємо ODIS, чистимо помилки в блоці 5F, вводимо коддоступу в Car-net.
:
Коментарі2
Добрий день. Чи правильно я зрозумів що GPS+LTE кабелю йдуть до блоку в бардачку, а GSM кабель від плавника йде до модуля бездротової зарядки в центральній консолі (через підсилювач)?
Якщо в авто є бездротова зарядка, то правильно. У разі якщо уважно читався звіт, 3 кабелі протягнуті до антени GPS і GSM до плавця в даху і до антени LTE під задній бампер.
