Схема розташування запобіжників та реле в БРП

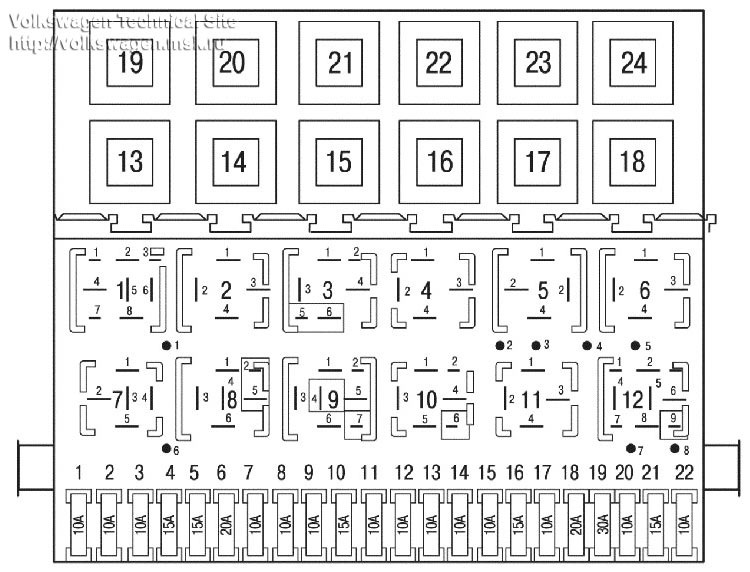

Схема розташування запобіжників та реле в БРП:

Розташування запобіжників

< 01 - 10А - Ближнє світло лівої фари
02 - 10А - Близьке світло правої фари
03 - 10А - Лампи освітлення номерного знака
04 - 15А — Склоочисник та омивач заднього скла
05 — 15А — Склоочисник та омивач лобового скла
06 — 20А — Нагрівач обігрівача
07 — 10А — Праві габаритні вогні та задній ліхтар
08 — 10А — Ліві габаритні вогні та задній ліхтар
09 — 20А — Підігрів заднього скла
10 — 15А — Протитуманні фари
11 — 10А — Далеке світло лівої фари
12 — 10А — Далеке світло правої фари
13 — 10А — Бібікалка
14 — 10А — Фонраї світла заднього ходу, підігрів форсунокомивача
15 — 10А — Клапан відсічення палива, датчик приводу спідометра
16 — 15А — Приладова панель
17 — 10А — Покажчики поворотів і аварійка
18 — 20А — Паливний насос та обігрів лямбда-зонда
19 — 30А — Вентилятор радіатора та кондиціонера
20 — 10А — Стоп-сигнали
21 — 15А — Освітлення салону, електронний годинник, МФА, підсвічування багажника
22 — 10А — Магнітолла, прикурювач

> Від себе:Мені здається, що запобіжник прикручувача об'єднаний зосвітленням салону і МФА. Номер у БРП — Номер на корпусі —Призначення

01 — 13 — Реле компресора кондиціонера
02 — 72 — реле заднього двірника та омивача
/>
03 — 32 — Реле системи упорскування та запалювання
04 — 18 — реле зняття навантаження контакту Х вимикачазапалення
05 — не використовується
06 - 21 і 22 - Реле-переривники покажчиків повороту та аварійки, атакож причепа (№22)
07 - 33 - Реле електромотора омивача фар
08 - 19 і 99 - Реле вершників та омивача лобового скла
09 — 4 і 29 — Реле сигналізації непристебнутих ременів безпеки
10 — 15 — Дротова перемичка для ПТФ
11 — 53 — Реле звукового сигналу (для однотонального сигналу -перемичка)
12 - 67, 80, 167 - Реле паливного насоса або передпусковогообігрівача (дизель)
13 - 53 - Реле передпускового підігріву (22) або реле блокуваннястартера
14 - 79 - реле ABS
< 15 - 79 - реле гідравлічного насоса ABS
16 - 79 - реле ABS
17 - Запобіжники клапанів і насоса ABS
18 - Запобіжники електрорегулювання сидінь кондиціонера
19 — Не використовується
20 — Реле стартера та ліхтарем заднього ходу
21 — Реле спіралі обігріву лямбда-зонда
22 - Не використовується
23 - Не використовується
24 - Не використовується

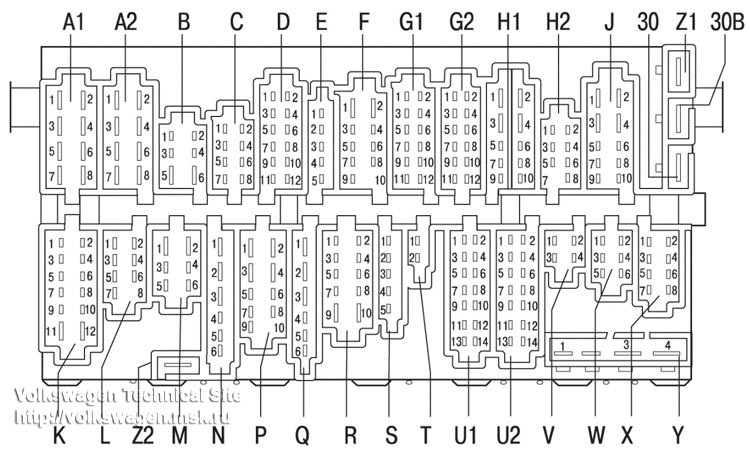

Схема тильної частини БРП
< /p>
Колір корпусу роз'єму — Призначення
Жовтий — Роз'єм проводки фар
Жовтий — Роз'єм проводки фар
Зелений — Роз'єм проводки омивача фар
Жовтий — Роз'єм проводки фар
Зелений — Роз'єм проводки дод. Обладнання комплектації М
Зелений — Роз'єм проводки панелі приладів
Білий — Роз'єм пучка проводки правої частини моторного відсіку
Білий — Роз'єм пучка проводки правої частини моторного відсіку
/>
Білий — Роз'єм пучка проводки правої частини моторного відсіку
Червоний — Роз'єм проводки підрульових перемикачів
Червоний — Роз'єм проводки підрульових перемикачів
Червоний — Роз'єм проводки підрульових перемикачів
Чорний — Роз'єм пучка проводки задньої частини автомобіля
Чорний — Роз'єм пучка проводки задньої частини автомобіля
Чорний — Роз'єм пучка проводки задньої частини автомобіля
/>
Зелений — Роз'єм проводки кондиціонера
Блакитний — Роз'єм проводки обігріву заднього скла та ПТФ

Позначення — Кількість контактів — Колір роз'єму — Призначення
Q — 6 — Блакитний Роз'єм проводки приладової панелі
R — 10 — Блакитний Роз'єм проведення перемикача зовнішньогосвітла
S — 5 — Білий Роз'єм пучка проводки правої частини моторноговідсіку
T — 2 — Зелений -----
U1 — 14 — Блакитний Роз'єм пучка проводки панелі приладів
U2 — 14 — Блакитний Роз'єм пучка проводки панелі приладів
V — 4 — Зелений Роз'єм пучка проводки панелі приладів
W — 6 — Зелений -----
X — 8 — Зелений Роз'єм проводки контрольних ламп буксируванняпричепа, ABS, висновок «30»
Y - 1 - Висновок «30»
Z1 - 1 - -----
Z2 - 1 - Висновок «31»
30 - 1 - Висновок «30»
30B - 1 - -----
31 - 1 - Висновок «31»
